50-100kg物料挤出压片一体机（ID:1507170）

机械设备 / 非标机械 / 50-100kg物料挤出压片一体机

©原创

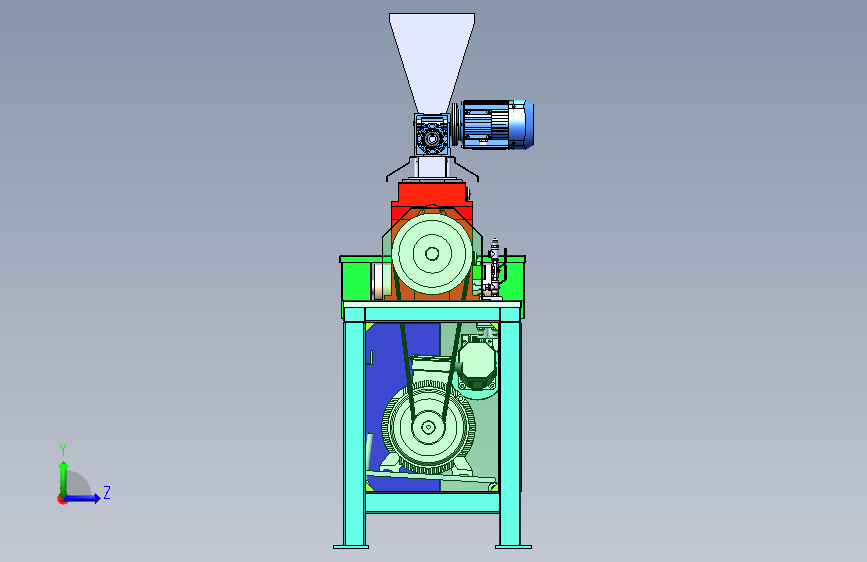

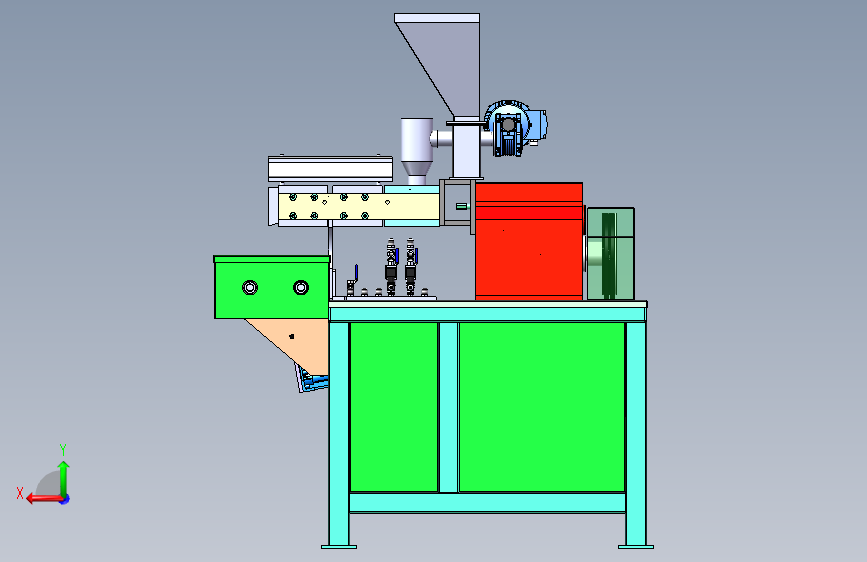

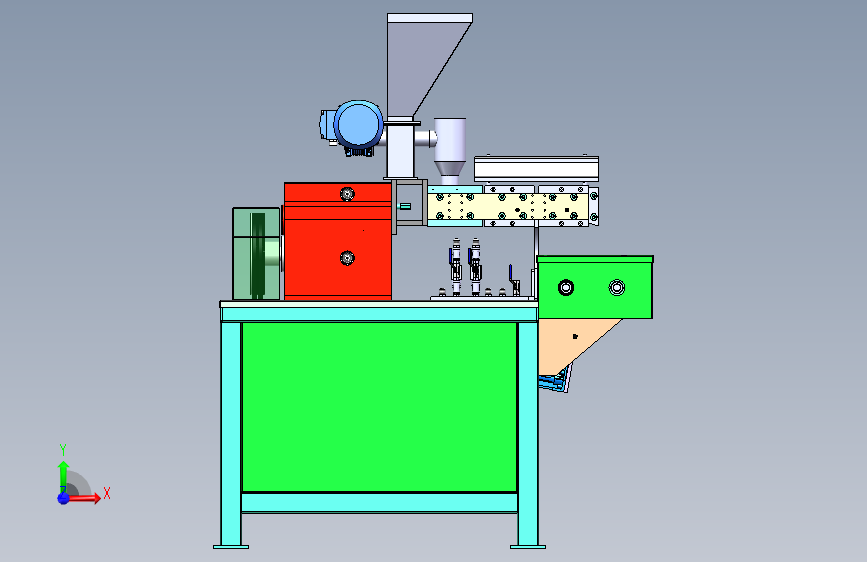

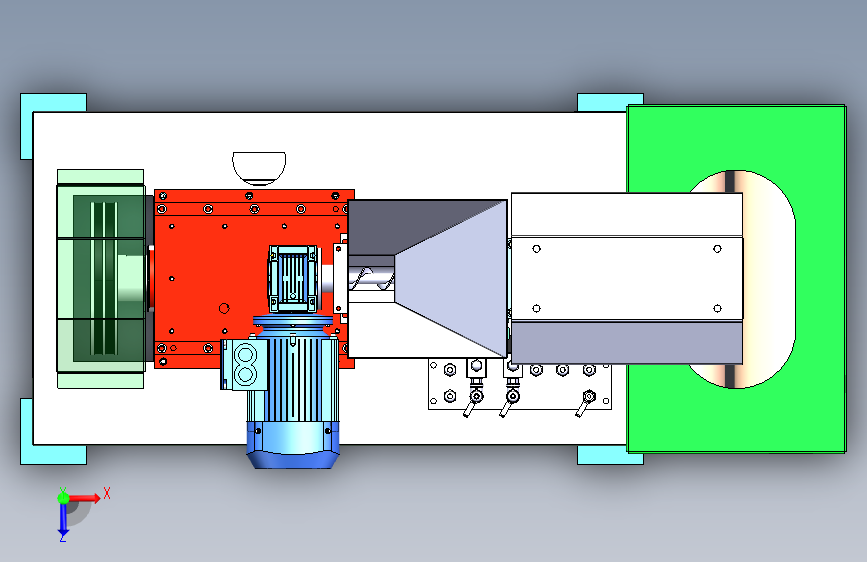

平面图

3D视图

文件列表

#	文件名称	文件大小
1	003pointfaded.p2s	1.07K
2	11whitekitchen.p2s	1.08K
3	17222425952562.zip	61.72M
4	30-1喂料搅龙.SLDPRT	456.16K
5	30-1喂料电机.SLDPRT	1.36M
6	30-AB轴TC骨架油封.sldprt	98.80K
7	30-AB轴圆螺母M10×1].sldprt	122.08K
8	30-AB轴圆螺母用止动垫圈10.sldprt	117.59K
9	30-AB轴推力轴承51100.SLDPRT	192.92K
10	30-AB轴滚针轴承NA6901.sldprt	267.84K
11	30-AB轴用孔卡24.sldprt	164.23K
12	30-AUT207滑动轴承座.sldprt	392.29K
13	30-A主电机托板.SLDPRT	102.29K
14	30-A主电机支架装配.SLDASM	119.18K
15	30-A压片辊立板.SLDPRT	183.29K
16	30-A压辊-1.SLDPRT	716.35K
17	30-A压辊-2.SLDPRT	702.58K
18	30-A压辊减速机.sldprt	2.63M
19	30-A压辊减速机座.SLDPRT	83.72K
20	30-A压辊固定轴承座.SLDPRT	134.00K
21	30-A压辊电机链轮.SLDPRT	284.18K
22	30-A压辊装配.SLDASM	2.77M
23	30-A压辊调速电机-250W.sldprt	324.26K
24	30-A压辊轴承6007.sldprt	1.57M
25	30-A压辊轴承隔套.SLDPRT	118.00K
26	30-A压辊链轮.SLDPRT	501.08K
27	30-A压辊链轮隔套.SLDPRT	114.96K
28	30-A压辊齿轮.SLDPRT	263.66K
29	30-A台面护罩.SLDPRT	203.84K
30	30-A合页1.SLDPRT	91.46K
31	30-A合页2.SLDPRT	92.65K
32	30-A合页支撑轴.SLDPRT	112.70K
33	30-A合页轴3.SLDPRT	94.30K
34	30-A喂料机焊合.SLDASM	155.65K
35	30-A喂料机进料斗.sldasm	135.54K
36	30-A喂料管接管-2.SLDPRT	68.48K
37	30-A喂料管焊合.SLDPRT	145.97K
38	30-A定位板.SLDPRT	91.75K
39	30-A底板.SLDPRT	108.28K
40	30-A护板-1.SLDPRT	149.54K
41	30-A护板-2.SLDPRT	146.85K
42	30-A护板-3.SLDPRT	147.44K
43	30-A护板-4.SLDPRT	149.05K
44	30-A挤出机总装.SLDASM	7.46M
45	30-A料斗-1.sldprt	58.85K
46	30-A料斗-2.sldprt	75.90K
47	30-A料斗-3.sldprt	132.89K
48	30-A料斗法兰-1.SLDPRT	103.00K
49	30-A料斗法兰-2.SLDPRT	116.43K
50	30-A料斗法兰焊合.SLDASM	107.36K
51	30-A机架主体.SLDPRT	586.62K
52	30-A机筒进料料斗.SLDPRT	124.97K
53	30-A架子装配.SLDASM	437.04K
54	30-A电器箱.SLDPRT	153.15K
55	30-A进料斗法兰.sldprt	94.18K
56	30-A进料方管.SLDPRT	111.79K
57	30-上封水板.SLDPRT	135.54K
58	30-上箱体.SLDPRT	631.37K
59	30-下封水板.SLDPRT	94.02K
60	30-下箱体.SLDPRT	522.29K
61	30-不锈钢对丝.SLDPRT	95.44K
62	30-中箱体.SLDPRT	521.45K
63	30-中间轴.SLDPRT	741.77K
64	30-中间轴前盖.SLDPRT	166.84K
65	30-中间轴前盖O型密封圈43.7×1.8.sldprt	84.42K
66	30-中间轴双珠轴承3204.SLDPRT	379.15K
67	30-中间轴后盖.SLDPRT	132.58K
68	30-中间轴挡圈47.SLDPRT	84.79K
69	30-中间轴深沟球轴承6006.SLDPRT	559.18K
70	30-中间轴隔套.sldprt	100.51K
71	30-主电机132M-5.5KW-6级-C.sldprt	1.23M
72	30-加热板.SLDPRT	102.13K
73	30-大齿轮.SLDPRT	7.71M
74	30-支腿-1.SLDPRT	90.20K
75	30-支腿-2.SLDPRT	94.54K
76	30-支腿-3.SLDPRT	101.18K
77	30-机筒.SLDPRT	742.06K
78	30-机筒出料嘴.SLDPRT	156.86K
79	30-机筒护罩.SLDPRT	126.46K
80	30-机筒护罩立柱.SLDPRT	102.16K
81	30-机筒支架.SLDASM	85.94K
82	30-机筒波纹管接头.sldprt	158.62K
83	30-水槽C.SLDPRT	183.39K
84	30-水槽三通.SLDPRT	338.23K
85	30-水槽接头C.SLDPRT	141.14K
86	30-水槽电磁阀装配.SLDASM	412.17K
87	30-水槽装配C.SLDPRT.SLDASM	448.71K
88	30-油镜.sldprt	273.73K
89	30-球阀.SLDPRT	451.73K
90	30-箱体盖板.SLDPRT	89.99K
91	30-螺套装配.SLDASM	445.47K
92	30-输入轴.SLDPRT	3.06M
93	30-输入轴前盖O型密封圈63×2．65.SLDPRT	95.31K
94	30-输入轴前端压盖.SLDPRT	135.49K
95	30-输入轴后端压盖.SLDPRT	151.16K
96	30-输入轴油封40x55x8.sldprt	172.15K
97	30-输入轴深沟轴承16008.SLDPRT	817.39K
98	30-输入轴深沟轴承6008.SLDPRT	695.26K
99	30-输出A轴.SLDPRT	304.27K
100	30-输出B轴.SLDPRT	303.32K
101	30-通水电磁阀.SLDPRT	285.26K
102	30-链接体.SLDPRT	157.02K
103	30-齿箱总装.SLDASM	2.84M
104	3pointbeige.hdr	5.31M
105	carbonsteel.p2m	662B
106	cast.dds	1.33M
107	castcarbonsteel.p2m	774B
108	castiron.p2m	733B
109	cast_fine.jpg	7.13K
110	chromiumplate.p2m	637B
111	clearglass.p2m	338B
112	color.p2m	392B
113	darkgreylowglossplastic.p2m	601B
114	defaulttexture.p2m	512B
115	kitchen.hdr	6.07M
116	mattebrass.p2m	884B
117	polishedaluminum.p2m	640B
118	polishedsteel.p2m	658B
119	reflectiveshadowfloor.p2m	203B
120	sandblastedsteel.p2m	792B
121	shadowfloor.p2m	201B
122	softbox.png	69.18K
123	texture.p2m	638B
124	texturedrubber.p2m	651B
125	压片护板-1.SLDPRT	99.15K
126	压片护板-2.SLDPRT	98.66K
127	压片护板-3.SLDPRT	95.08K
128	喂料装配.SLDASM	818.61K
129	大电机隔套.SLDPRT	75.84K
130	大皮带轮.SLDPRT	123.98K
131	小皮带轮.SLDPRT	103.61K
132	护板筋板.SLDPRT	57.63K
133	杆减速机NMRV40-10-71B5.SLDPRT	1.42M
134	皮带.SLDPRT	79.90K
135	皮带轮护罩.SLDPRT	97.32K
136	镜向30-AB轴圆螺母M10×1].sldprt	75.04K
137	镜向30-AB轴圆螺母用止动垫圈10.sldprt	90.66K
138	镜向30-AUT207滑动轴承座.sldprt	156.36K
139	镜向30-A喂料管接管-2.SLDPRT	50.18K
140	镜向30-A料斗-2.sldprt	67.65K
141	骨架油封38-20-8.SLDPRT	138.84K
