某地挂篮构造图纸（ID:1516247）

机械设备 / 非标机械 / 某地挂篮构造图纸

©非原创

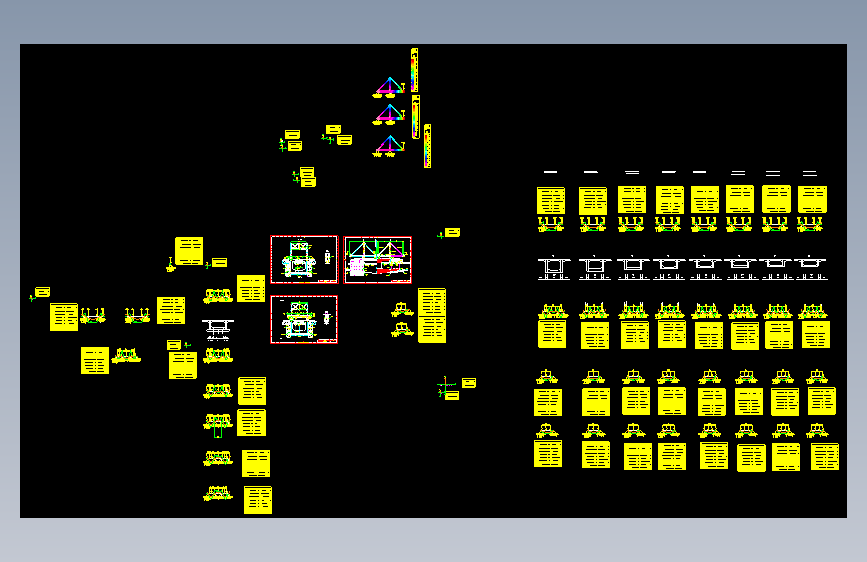

平面图

文件列表

#	文件名称	文件大小
1	17232475409976.zip	2.50M
2	主桁架横向联系.dwg	134.69K
3	主桁架立杆.dwg	157.90K

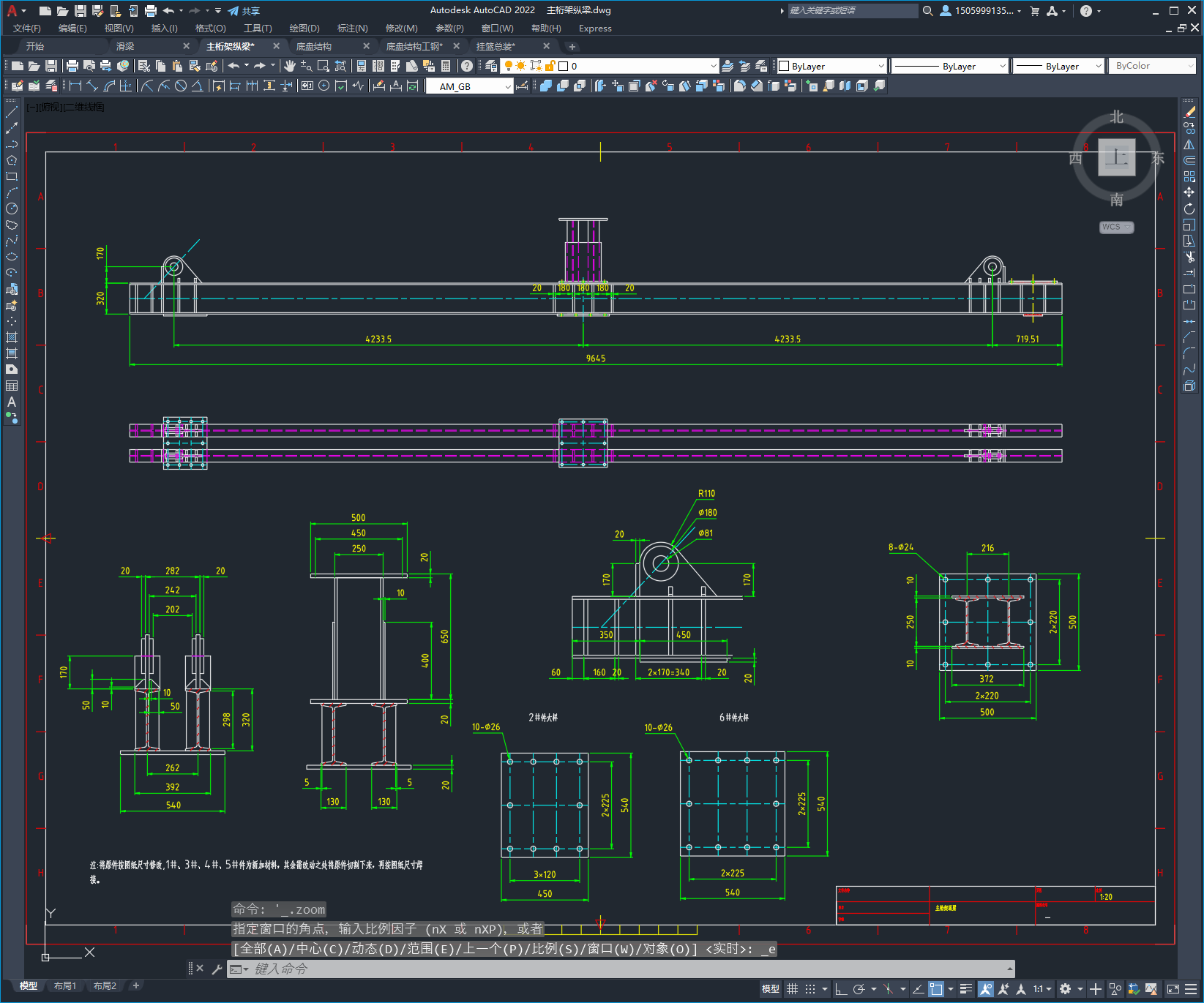

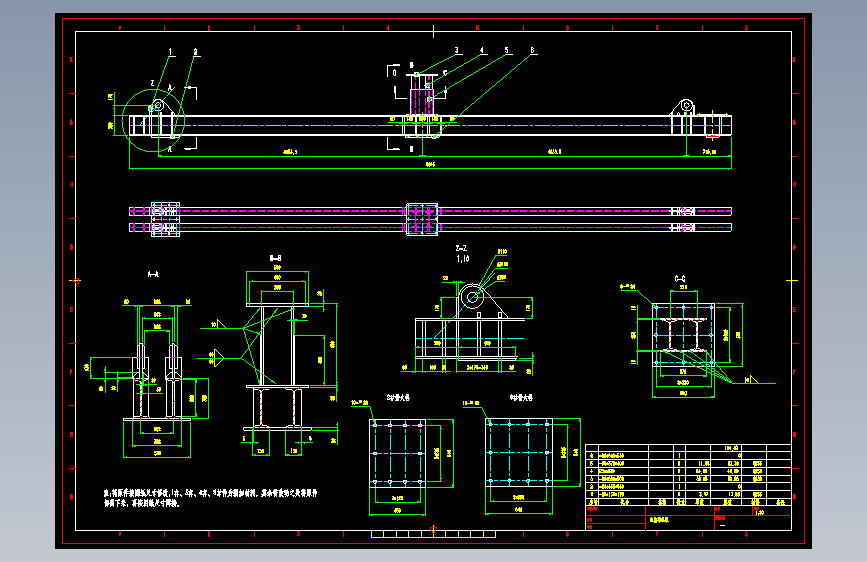

4	主桁架纵梁.dwg	279.52K
5	前上横梁.dwg	159.68K
6	前下横梁.dwg	206.92K
7	反压梁.dwg	145.46K
8	后下横梁.dwg	200.38K
9	后下横梁（工钢）.dwg	211.51K
10	后锚结构图.dwg	133.07K
11	垫板.dwg	72.86K
12	底盘结构.dwg	397.09K

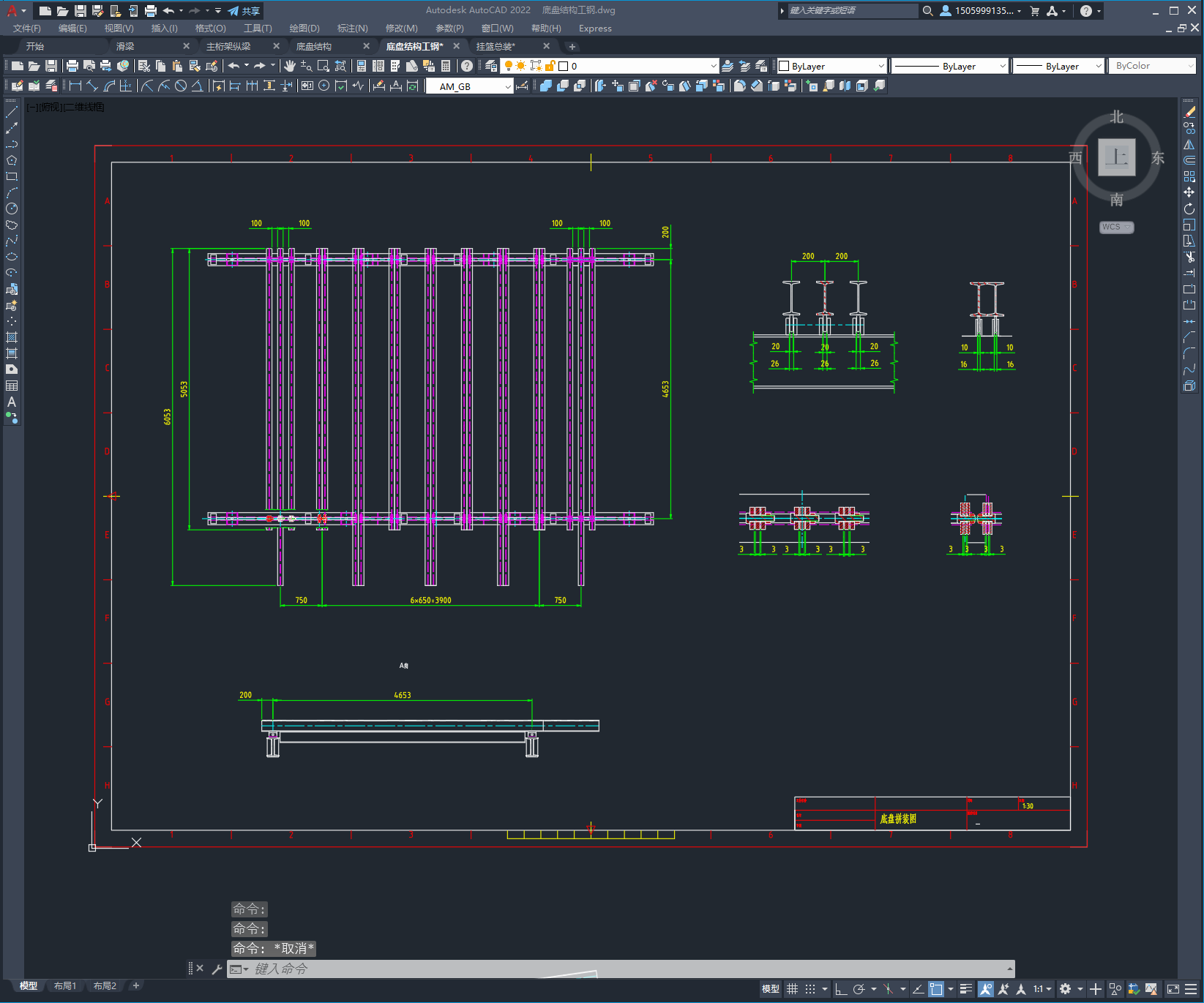

13	底盘结构工钢.dwg	1.04M
14	底纵梁.dwg	271.53K
15	底纵梁工钢.dwg	932.79K
16	挂篮总装.dwg	3.25M
17	滑梁.dwg	116.70K
18	滑梁锚固结构图.dwg	257.23K
19	设计、施工总说明（00）.dwg	149.09K
20	预埋精轧螺纹钢布置图.dwg	110.86K
21	预留孔布置图.dwg	118.25K
22	1.inp	494B
23	2.inp	492B
24	3.inp	494B
25	4.inp	494B
26	5.inp	494B
27	6.inp	494B
28	7.inp	494B
29	8.inp	494B
30	_desktop.ini	10B
31	威海挂篮.inp	553B
32	龙门.inp	543B
33	龙门1.inp	545B
34	龙门2.inp	483B
35	龙门3.inp	507B

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2472

粉丝: 8

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：2.56M

所需金币：50

上传时间：2024-08-10 07:52:21

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

本图纸详细介绍了悬臂施工中三角形挂篮的构造图设计。　　单只挂篮技术指标：　　设计载重150t. 　　设计悬浇箱梁最大节段长度：4.0m. 　　挂篮自重（不含施工荷载）：38t。　　本桥主跨上部结构为单箱单室箱梁结构，单幅箱梁宽度为11.25m.主桥箱梁顶面设有双向1%的横破，纵向处于0.79%的凸形竖曲线上。　　主要分为：挂篮总装、横梁、纵梁、滑梁等20张图纸。
