拱型塔钢箱梁斜拉桥天桥设计图（ID:1516249）

机械设备 / 非标机械 / 拱型塔钢箱梁斜拉桥天桥设计图

©非原创

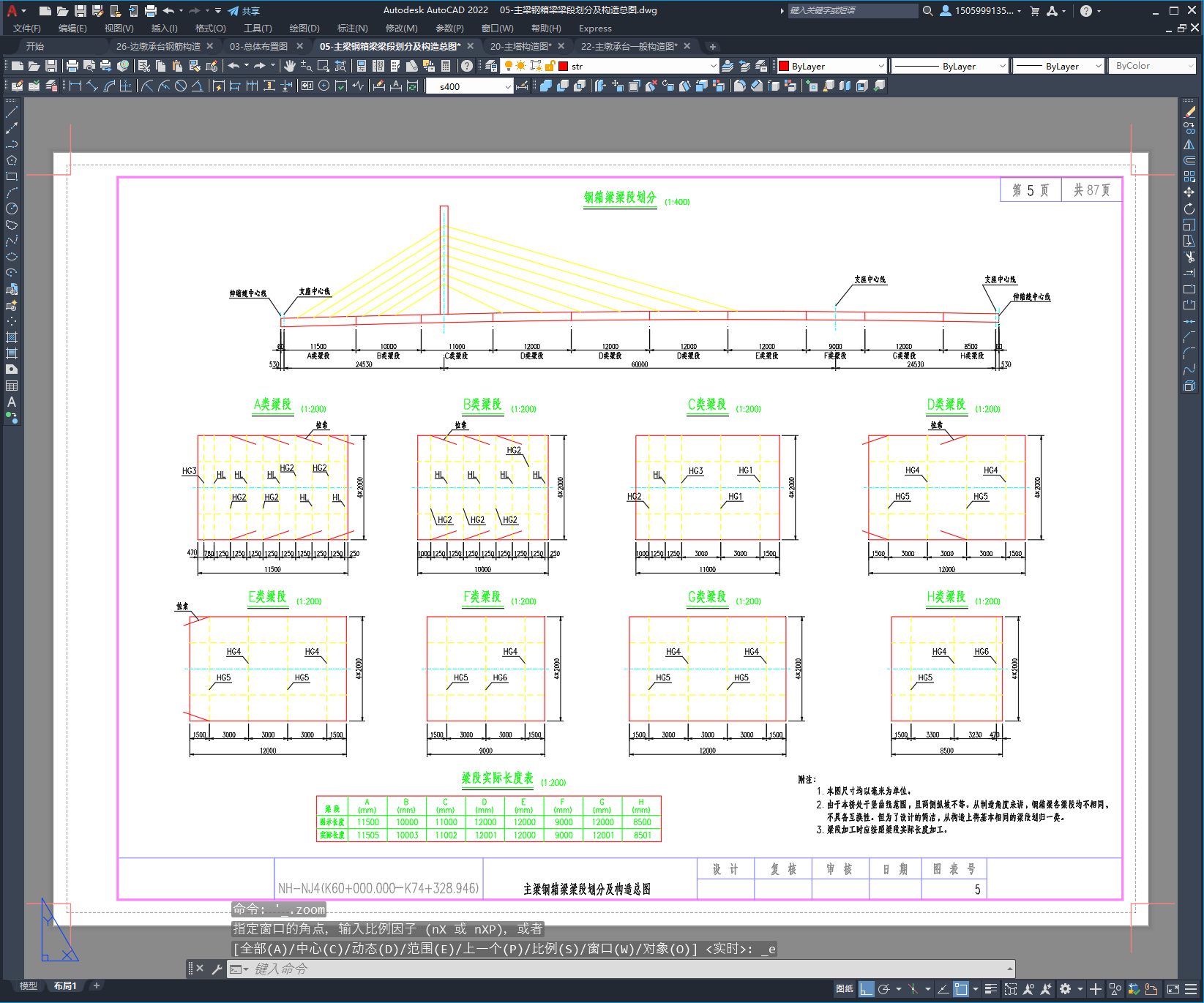

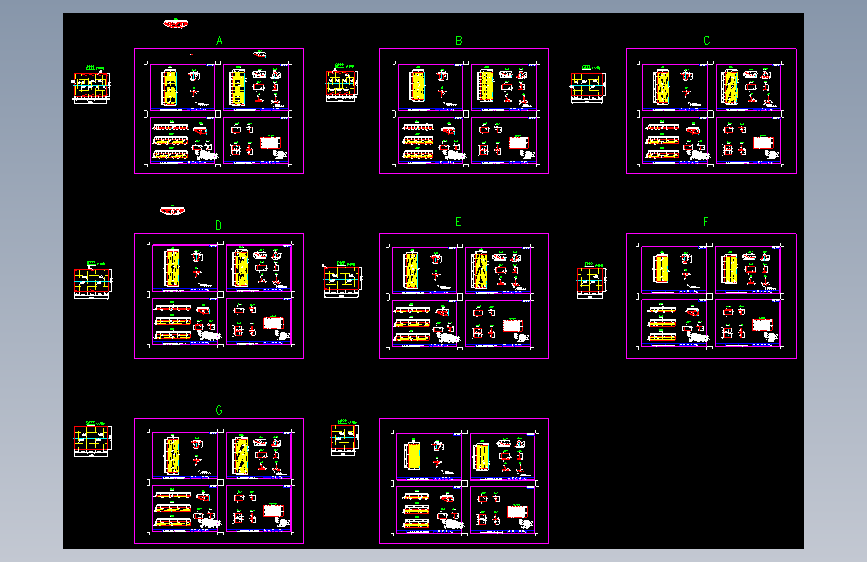

平面图

文件列表

#	文件名称	文件大小
1	1723247827263.zip	9.27M
2	00-常庄总说明.doc	53.50K
3	01-工程数量表.dwg	97.75K
4	02-桥位平面图.dwg	948.29K

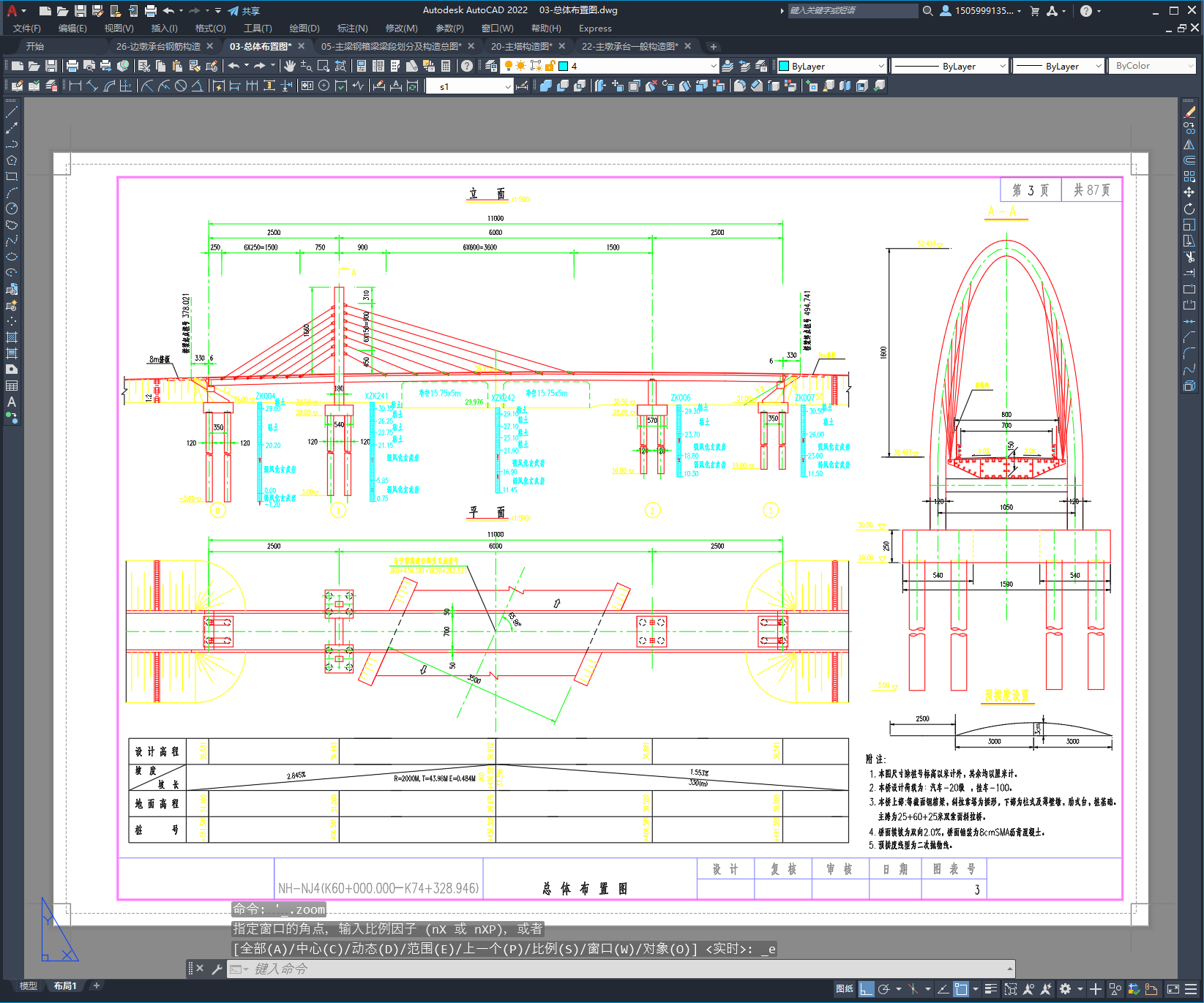

5	03-总体布置图.dwg	1007.87K
6	04-墩台桩位坐标.dwg	156.57K
7	05-主梁钢箱梁梁段划分及构造总图.dwg	596.85K
8	06-主梁标准横断面.dwg	552.71K
9	07-14梁段构造.dwg	2.64M
10	0常庄天桥目录.xls	35.00K

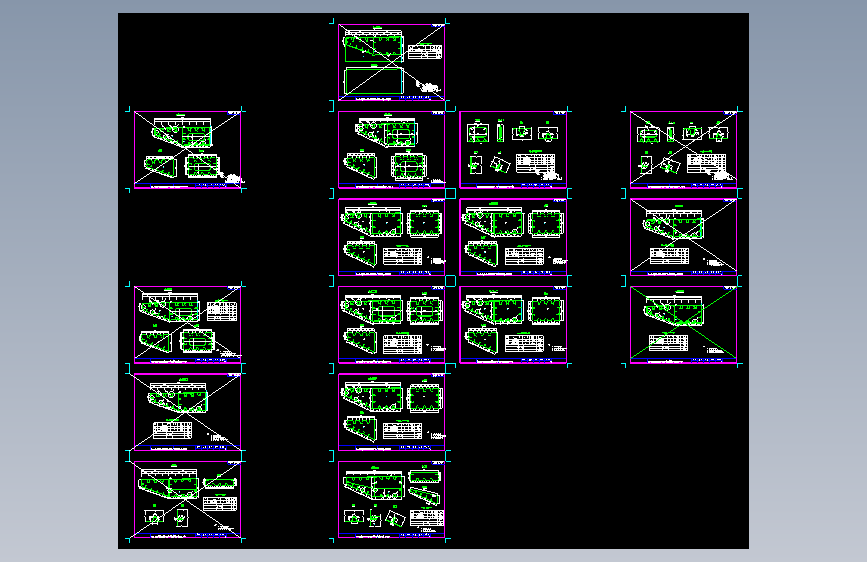

11	15-16-HG1-7横隔板构造及横肋构造.dwg	1.74M
12	17-箱梁边跨压重构造.dwg	778.89K
13	18-锚箱构造.dwg	1.10M
14	19-拉索特性构造图.dwg	520.31K

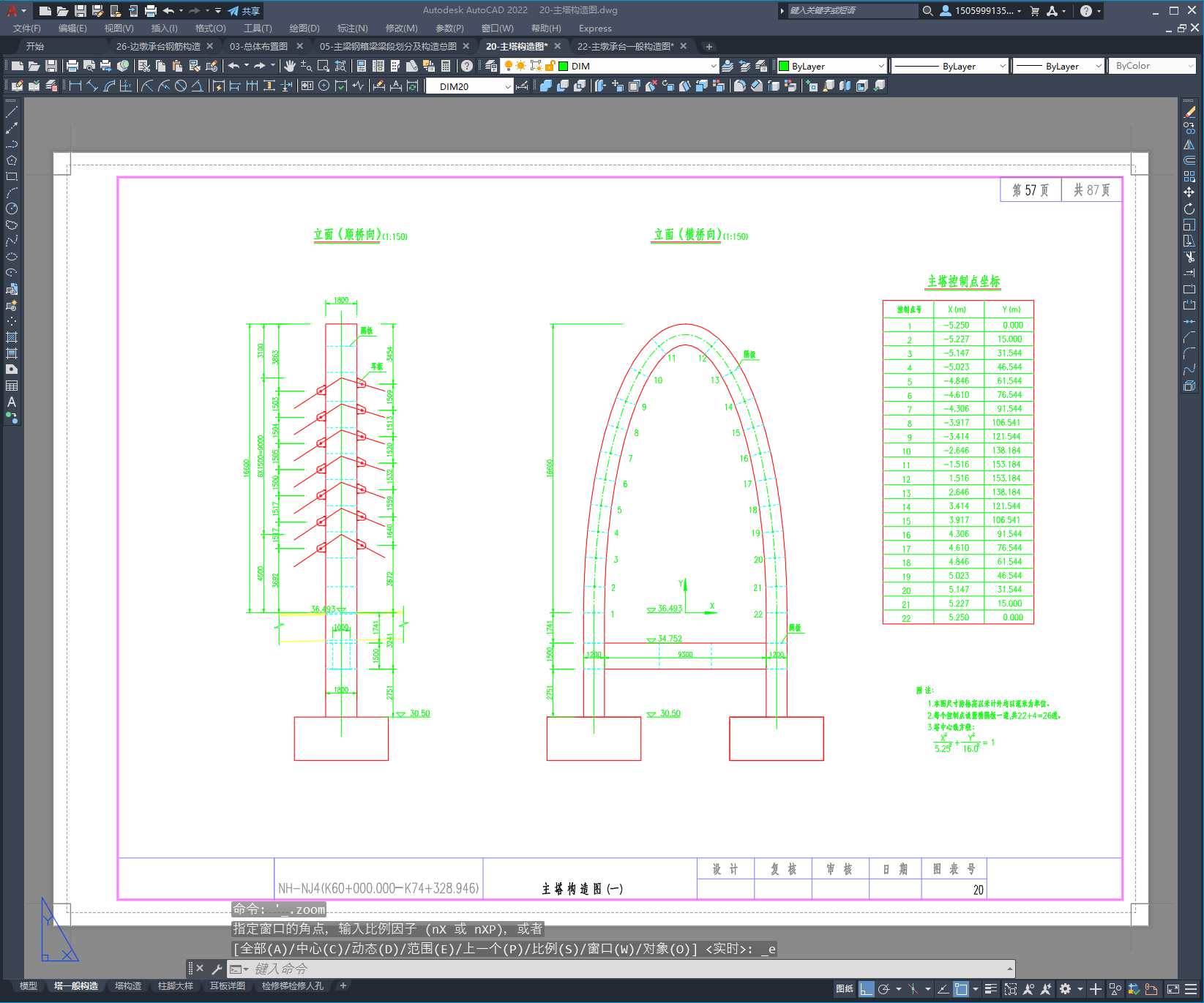

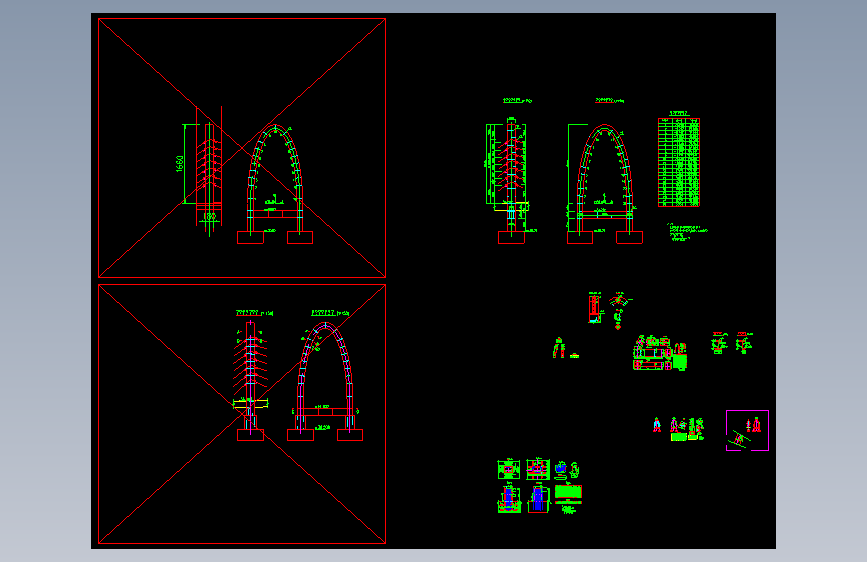

15	20-主塔构造图.dwg	1.57M
16	21-耳板连接件构造.dwg	251.45K

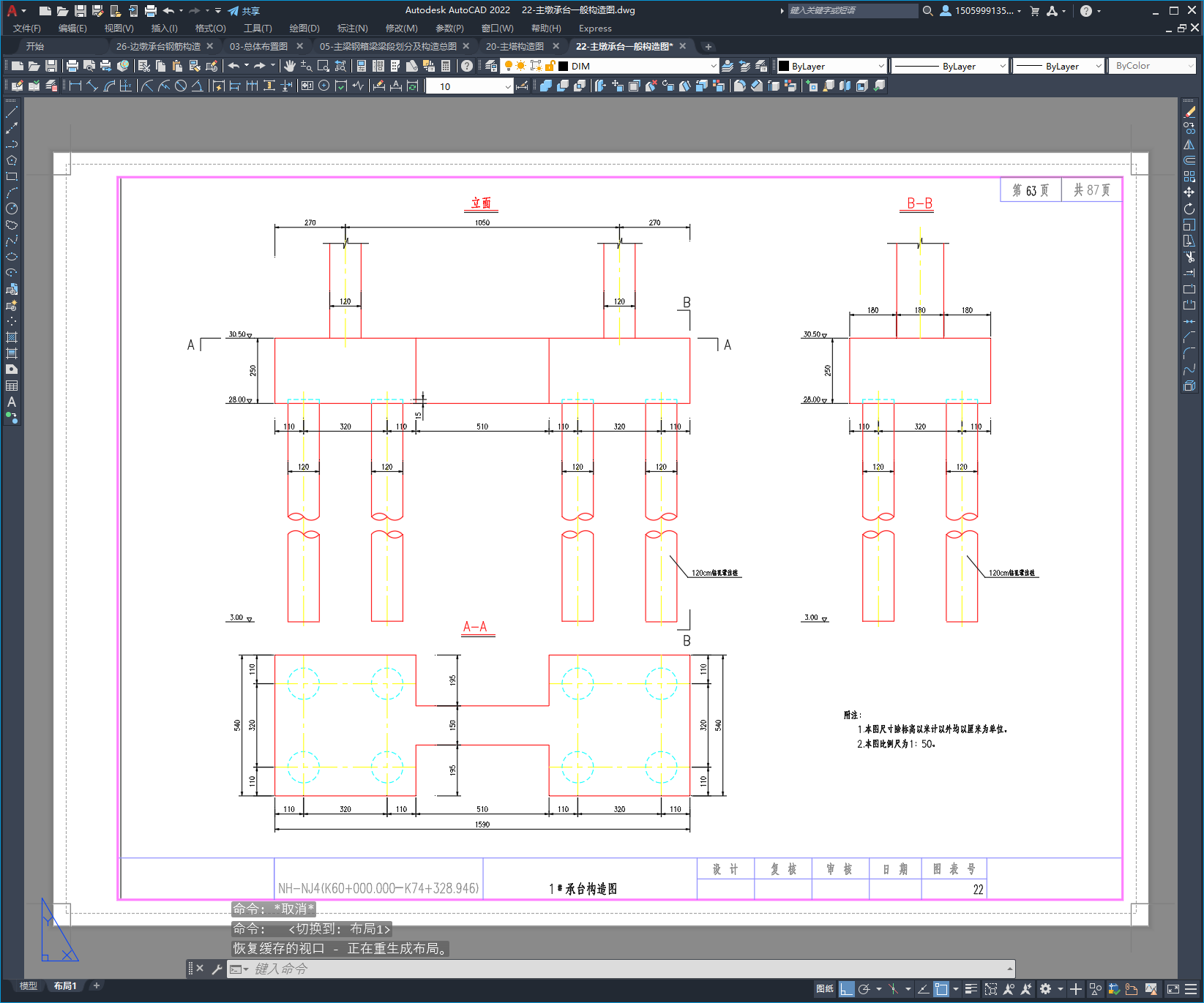

17	22-主墩承台一般构造图.dwg	101.38K
18	23-主墩承台钢筋构造图.dwg	1.08M
19	24-边墩一般构造图.dwg	1.20M

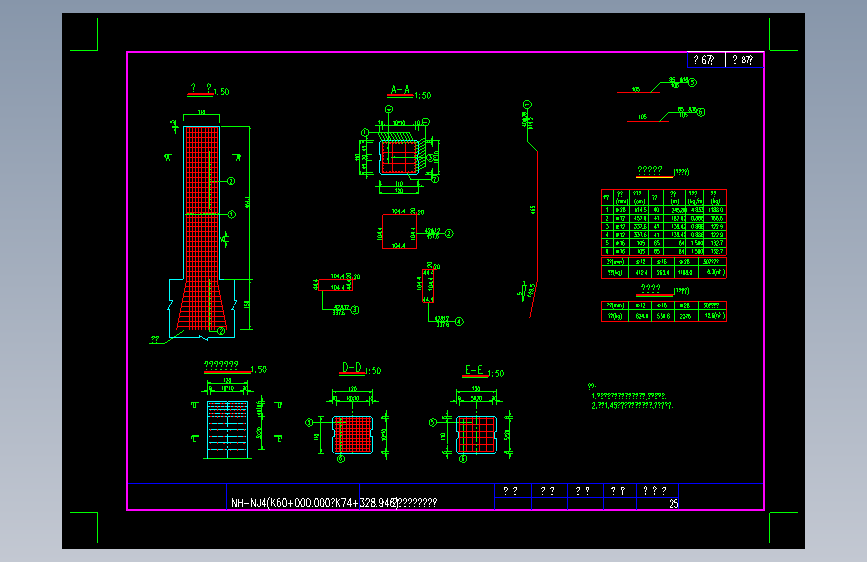

20	25-边墩钢筋构造图.dwg	2.02M

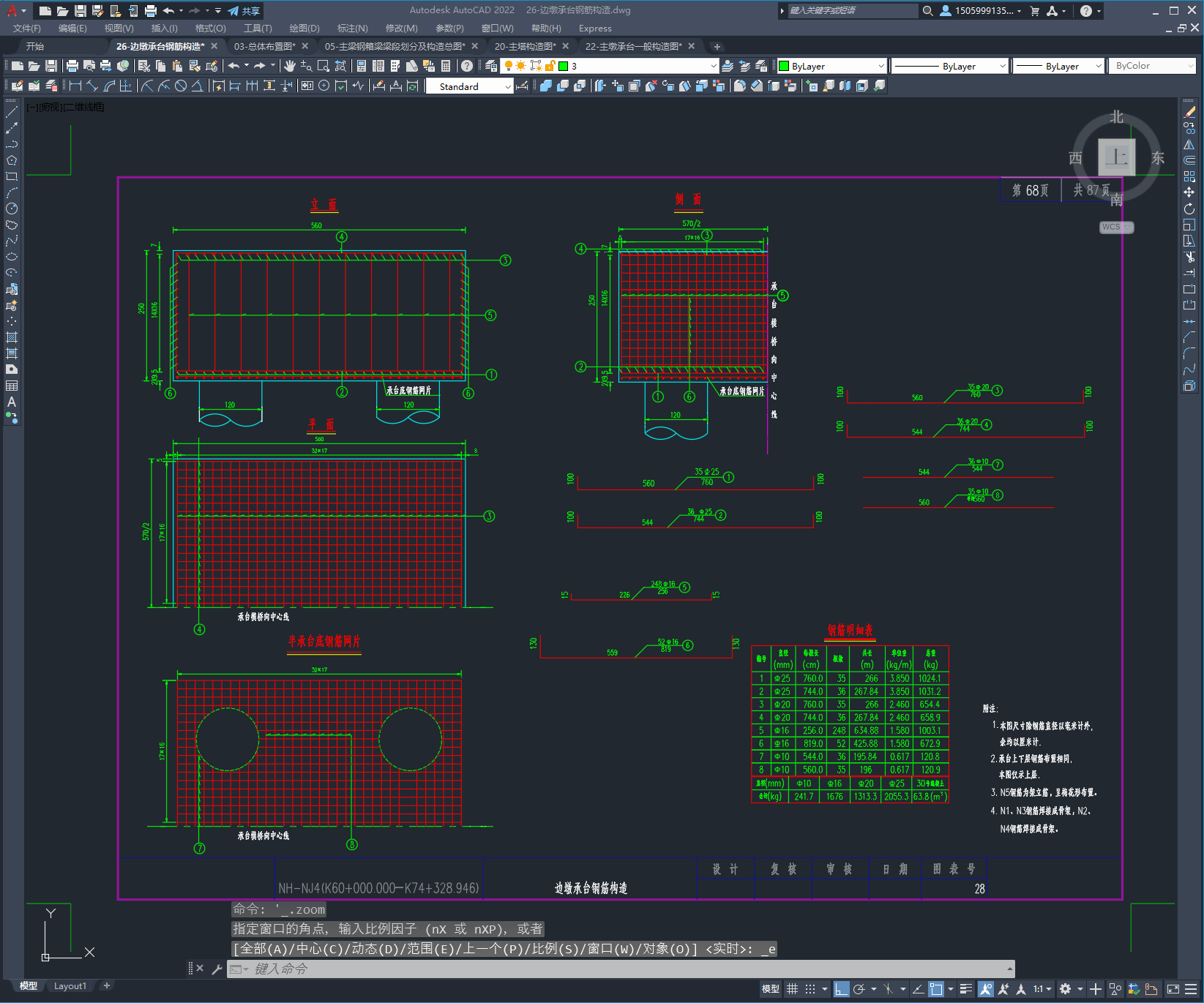

21	26-边墩承台钢筋构造.dwg	827.78K
22	27-桥墩桩基钢筋构造.dwg	849.52K

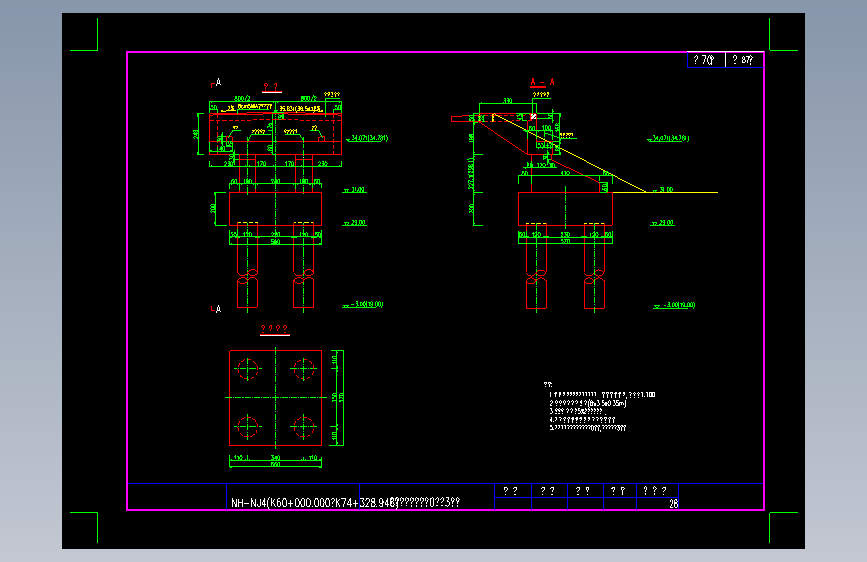

23	28-桥台一般构造图.dwg	1.21M
24	29-桥台配筋1-3.dwg	749.04K
25	30-桥台承台钢筋构造.dwg	829.46K
26	31-桥台桩基钢筋构造.dwg	820.19K
27	32-桥面铺装.dwg	585.95K
28	33-D60伸缩缝预埋钢筋.dwg	643.67K
29	34-支座垫石布置.dwg	78.40K
30	35-护栏构造图一.dwg	276.08K
31	35-护栏构造图三.dwg	145.44K
32	35-护栏构造图二.dwg	153.44K
33	36-泄水槽构造.dwg	108.01K
34	37-38桥台搭板.dwg	259.01K
35	39-锥坡防护构造.dwg	1.02M
36	40-踏步构造.dwg	624.38K
37	41gai-施工图0820.dwg	800.21K
38	tk.dwg	206.54K

此图纸下载需要65金币

立即下载

发布者

辛奇迹

创作: 2477

粉丝: 9

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：9.49M

所需金币：65

上传时间：2024-08-10 07:57:10

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

**天桥为拱型塔，钢箱梁斜拉桥，起点桩号为K0+378.021，终点桩号为K0+494.741，桥梁总长为116.72米，竖曲线与宁淮高速成斜交65.86度，位于平曲线半径R=2000.000米的圆曲线上。　　上部结构采用塔梁分离式钢结构，为双索面三跨连续斜拉桥，采用支承体系，跨径布置为25米+60米+25米=110米，截面为等截面箱式结构，梁高为1.5米. 　　1．钢箱梁　　采用正交异性板，顶板厚14mm，U形加劲肋厚6mm，加重段底板厚20mm，腹板厚14mm；其余梁段底板厚12mm,斜拉索锚箱焊接于钢箱梁的腹板上。左边跨内横隔板的设置与斜拉索和支座相对应，间距2.5m；中跨横隔板，间
