62m钢桁架人行桥全套施工图（ID:1517297）

机械设备 / 非标机械 / 62m钢桁架人行桥全套施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17233669558929.zip	3.51M
2	00总说明.dwg	84.18K

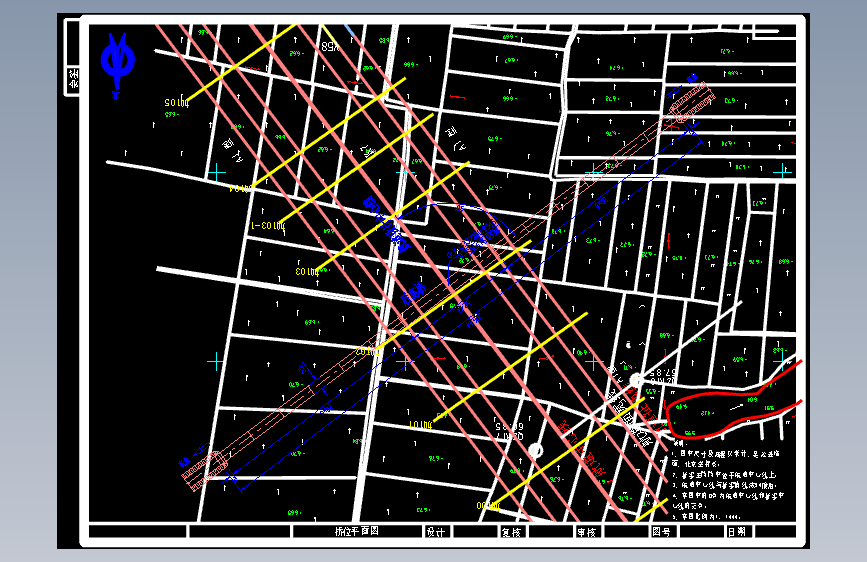

3	01后高桥桥位平面图.dwg	2.00M
4	02后高桥桥型布置图.dwg	231.09K
5	03桁架梁普通钢筋配置及节点布置图.dwg	826.18K
6	041节点构造图.dwg	645.75K
7	0526＃节点构造图.dwg	142.48K
8	063节点构造图.dwg	125.10K
9	0748节点构造图.dwg	172.77K
10	0859节点构造图.dwg	126.24K
11	097节点构造图.dwg	134.50K
12	1010节点构造图.dwg	125.52K
13	1111节点构造图.dwg	117.38K
14	12主桁架预应力筋布置图.dwg	164.22K

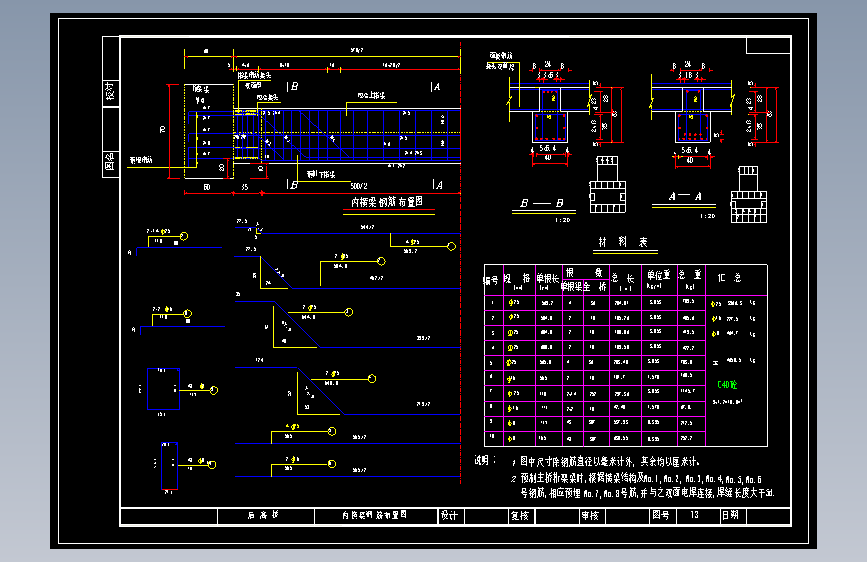

15	13内横梁钢筋布置图.dwg	947.71K
16	14端横梁钢筋布置图.dwg	111.70K
17	15风撑钢筋布置图.dwg	75.86K
18	16栏杆构造图.dwg	132.50K
19	17跨径20m空心板中板一般构造图.dwg	74.90K
20	18跨径20m空心板边板一般构造图.dwg	62.07K
21	19跨径20m空心板中板普通钢筋构造图.dwg	127.49K
22	20跨径20m空心板边板普通钢筋构造图.dwg	127.38K
23	21跨径20m空心板预应力钢束构造图.dwg	71.77K
24	22跨径20m空心板锚端钢筋构造图.dwg	121.76K
25	23跨径20m空心板普通钢筋材料表.dwg	53.20K
26	24主孔行车道板构造图.dwg	215.78K
27	25桥面铺装层、连续缝结构、泄水管布置图.dwg	138.62K
28	26QMF-60型伸缩装置构造图.dwg	131.00K
29	276＃、7＃主墩盖梁构造图.dwg	165.37K
30	28引桥墩盖梁构造图.dwg	151.01K
31	29引桥桥台盖梁构造图.dwg	163.59K
32	306＃、7＃主墩桩柱构造图.dwg	177.63K
33	31引桥墩桩柱构造图.dwg	182.88K
34	32桥台锥坡构造图.dwg	73.39K
35	图框1.dwg	43.41K
36	图框2.dwg	43.59K
37	工程数量表.xls	214.50K
38	工程数量表1.xls	214.00K
39	引桥墩桩柱构造图.xls	58.00K
40	目录.xls	23.00K
41	长图01.dwg	385.47K

此图纸下载需要65金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：3.59M

所需金币：65

上传时间：2024-08-11 17:02:41

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

　　 1、桥型：预应力混凝土简支桁架桥。　　 2、跨径：人行踏步+62.0+人行踏步。　　 3、桥面宽：净-5.0m+2x0.25m (栏杆）。　　 4、桥下通航净空：Hm=5.0m,净跨大于55.0m，　　满足五级航道通航标准。　　 5、荷载：人群荷载3.5kN/m 。　　 6、桥面横坡：以桥中心线为起点向两侧设1.5%的横坡。
