小型割草机液压系统设计（ID:1520945）

机械设备 / 农用机械 / 小型割草机液压系统设计

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17233805664725.zip	51.99M
2	割草机选型计算.docx	2.79M
3	小型割草机液压系统设计（毕业论文）.docx	2.79M
4	阀块设计要点.docx	28.24K
5	阀选型.docx	2.37M
6	XX-GCJ-00小型割草机泵站-总装配-A0.DWG	2.00M
7	小型割草机-控制电路图-A2.dwg	107.73K
8	小型割草机油箱焊合-A0.DWG	254.54K
9	小型割草机液压系统原理图-A0.dwg	201.15K
10	小型割草机阀块-A0.dwg	321.75K
11	XX-GCJ-00小型割草机泵站-总装配装.SLDASM	8.98M
12	XX-GCJ-00小型割草机泵站-总装配装.SLDDRW	1.38M
13	GCJGB／T5781-2000六角头螺栓全螺纹C级M10×30.SLDPRT	152.72K
14	GCJGB／T5781-2000六角头螺栓全螺纹C级M12×50.SLDPRT	153.25K
15	GCJGB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT	140.17K
16	GCJGB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT	137.68K
17	GCJGB／T70．1-2000内六角圆柱头螺钉M10×30.SLDPRT	126.80K
18	GCJGB／T70．1-2000内六角圆柱头螺钉M12×40.SLDPRT	129.12K
19	GCJGB／T70．1-2000内六角圆柱头螺钉M12×45.SLDPRT	127.59K
20	GCJGB／T70．1-2000内六角圆柱头螺钉M8×120.SLDPRT	99.45K
21	XX-GCJ冷却器支座.SLDPRT	111.42K
22	XX-GCJ吊耳.SLDPRT	72.18K
23	XX-GCJ回油过滤器凸台.SLDPRT	80.48K
24	XX-GCJ放油孔焊接板.SLDPRT	131.73K
25	XX-GCJ油箱前侧板.SLDPRT	74.60K
26	XX-GCJ油箱加强板.SLDPRT	63.61K
27	XX-GCJ油箱右侧板.SLDPRT	91.91K
28	XX-GCJ油箱后侧板.SLDPRT	64.84K
29	XX-GCJ油箱左侧板.SLDPRT	93.24K
30	XX-GCJ油箱底板.SLDPRT	68.52K
31	XX-GCJ油箱清洗孔法兰管.SLDPRT	122.44K
32	XX-GCJ油箱焊合.SLDASM	224.15K
33	XX-GCJ油箱焊合.SLDDRW	290.16K
34	XX-GCJ油箱隔板.SLDPRT	66.08K
35	XX-GCJ油箱顶板.SLDPRT	122.76K
36	XX-GCJ温度计安装座.SLDPRT	65.56K
37	XX-GCJ电机支座.SLDPRT	125.75K
38	XX-GCJ空气滤清器底座.SLDPRT	104.48K
39	XX-GCJ阀块垫板2-9.SLDPRT	91.09K
40	A2F250M斜盘式轴向柱塞马达GC.SLDPRT	3.37M
41	GCJ1CM-18-22WD.SLDPRT	192.44K
42	GCJA10VS071变量柱塞泵.SLDPRT	4.96M
43	GCJCC-22三通接头.SLDPRT	216.60K
44	GCJGB／T18615-2002焊接接头M18.SLDPRT	173.93K
45	GCJGB／T18615-2002焊接接头M22.SLDPRT	174.36K
46	GCJGU-H40精过滤器.SLDPRT	136.27K
47	GCJJB-ZQ-4450油塞-M42.SLDPRT	145.47K
48	GCJLK10-65-24-38联轴器.SLDPRT	772.70K
49	GCJQJH型高压球芯截止阀-M18.SLDPRT	224.65K
50	GCJQUQ型液压空气滤清器QUQ3.SLDPRT	1.20M
51	GCJS10单向阀.SLDPRT	110.13K
52	GCJSL-304旋流式油冷却器.SLDPRT	1.16M
53	GCJY-100压力表.SLDPRT	1.28M
54	GCJ出油管法兰板.SLDPRT	130.21K
55	GCJ吸油管密封固定组件1.SLDPRT	117.15K
56	GCJ吸油管法兰板.SLDPRT	133.48K
57	GCJ回油过滤器.SLDPRT	155.59K
58	GCJ国标囊式蓄能器螺纹连接NXQ.SLDPRT	152.80K
59	GCJ油箱盖.SLDPRT	123.15K
60	GCJ液位计.SLDPRT	374.16K
61	GCJ电机.SLDPRT	1.04M
62	GCJ硬管1.SLDPRT	86.35K
63	GCJ硬管2.SLDPRT	120.96K
64	GCJ硬管3.SLDPRT	86.37K
65	GCJ软管1.SLDPRT	175.96K
66	GCJ软管2.SLDPRT	207.18K
67	GCJ钟罩.SLDPRT	240.69K
68	GCJ1CM-18-18WD旋入直通接头.SLDPRT	272.54K
69	GCJ1CM-18-22WD-03.SLDPRT	191.68K
70	GCJ1DM-22-27WD公制螺纹胶垫密封柱端.SLDPRT	219.85K
71	GCJ4MN-27WD胶垫内六角堵头永华.SLDPRT	205.99K
72	GCJ4WE10Y.SLDPRT	1.54M
73	GCJDBW10B1先导式溢流阀.SLDPRT	2.21M
74	GCJGB／T70．1-2000内六角圆柱头螺钉M14×40.SLDPRT	128.86K
75	GCJGB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT	98.54K
76	GCJGB／T70．1-2000内六角圆柱头螺钉M6×90.SLDPRT	106.99K
77	GCJZ2FS10叠加式双向节流阀.SLDPRT	1.30M
78	GCJZ2S10叠加式双向液压锁.SLDPRT	1.17M
79	GCJ阀块.bak	464.94K
80	GCJ阀块.DWG	161.03K
81	GCJ阀块.SLDDRW	530.86K
82	GCJ阀块.SLDPRT	539.78K
83	GCJ集成阀块装配体.SLDASM	3.31M
84	1.png	87.26K
85	2.png	174.73K
86	3.png	88.39K
87	Drawing1.bak	68.24K
88	Drawing1.dwg	72.16K

此图纸下载需要2000金币

立即下载

发布者

机械与液压工程师

创作: 529

粉丝: 40

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg,sldasm,slddrw,sldprt

文件大小：53.24M

所需金币：2000

上传时间：2024-08-11 20:51:46

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

小型割草机

液压系统设计

图纸简介

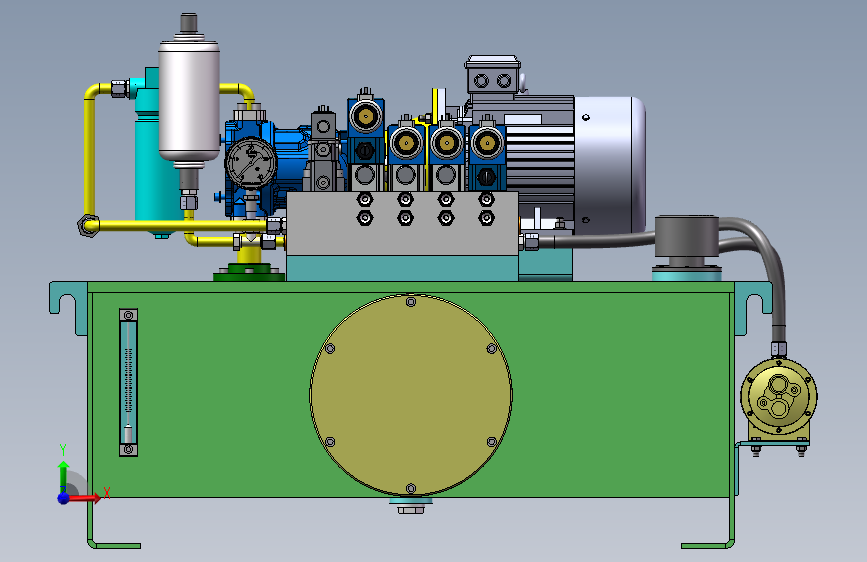

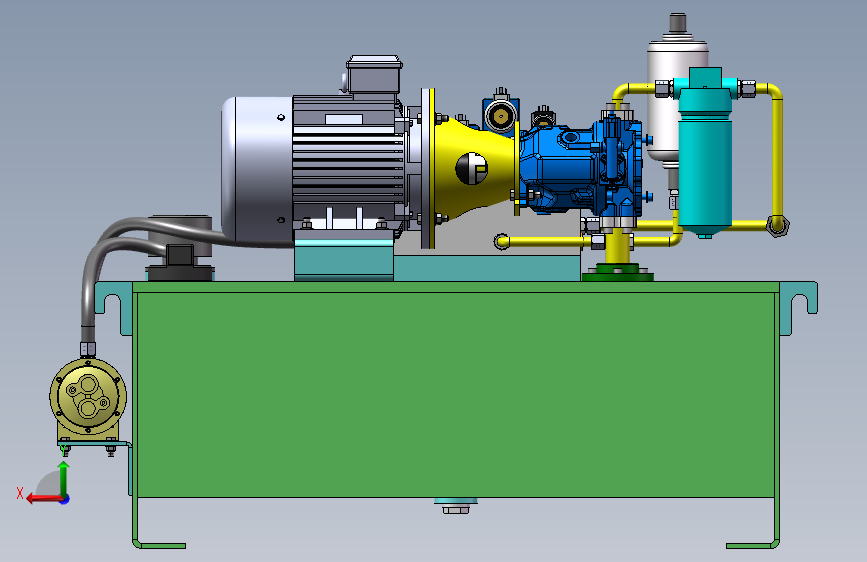

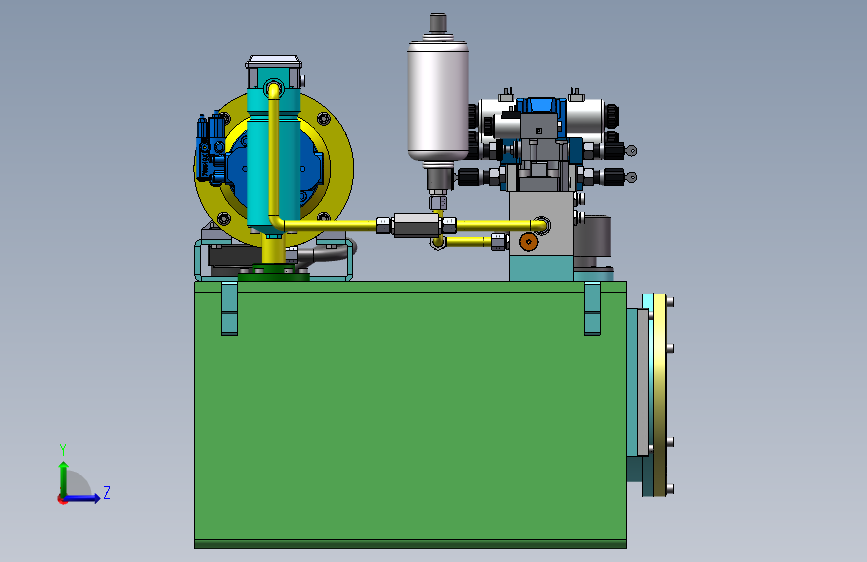

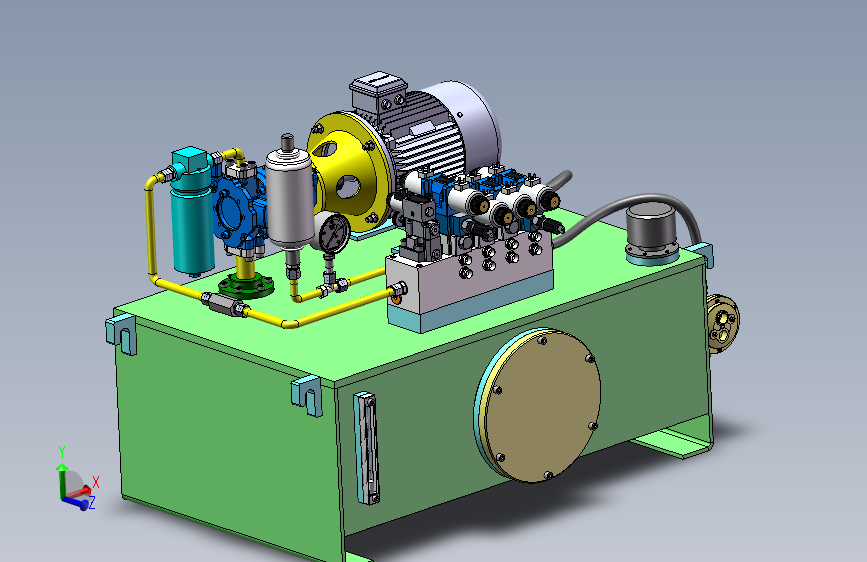

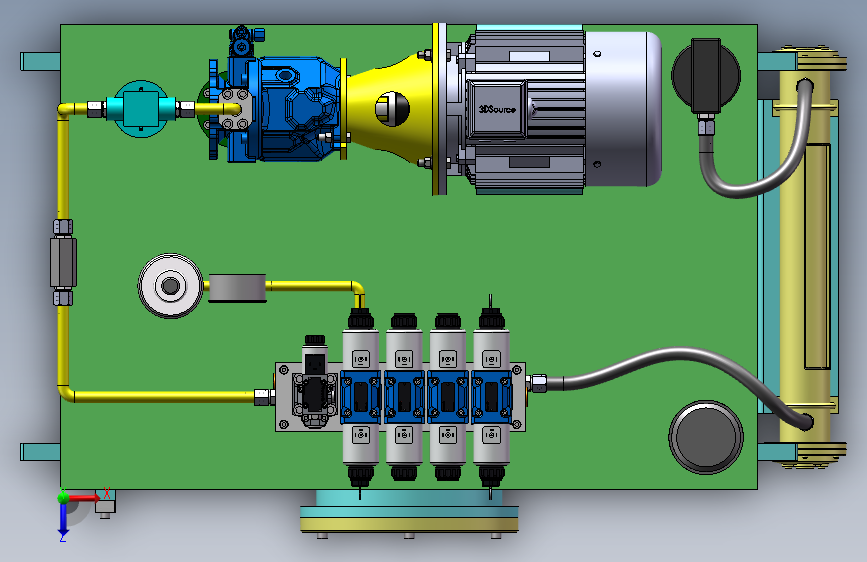

包含全套三维SW2018零部件以及总装配体，包含全套二维CAD。本设计是一种新型小型割草机的液压系统设计，包括了液压系统原理图的设计及绘制、液压系统参数的计算、液压元件的选型、能量损失验算、热平衡验算、油箱设计、集成块设计、控制电路的设计等。首先，确定整个回路的压力和流量要求，根据参数范围，进行计算选型液压泵，液压泵选型完成后根据液压泵的相关参数计算选型所需电机的功率，进行电机选型，然后在进行整个系统中其他元器件的选型。整个液压系统由一个液压泵单独供油，实现了一定范围的压力油的供给，经过电机带动实现给系统供油，系统经过管路连接各液压元件，实现整个液压系统的功能。
