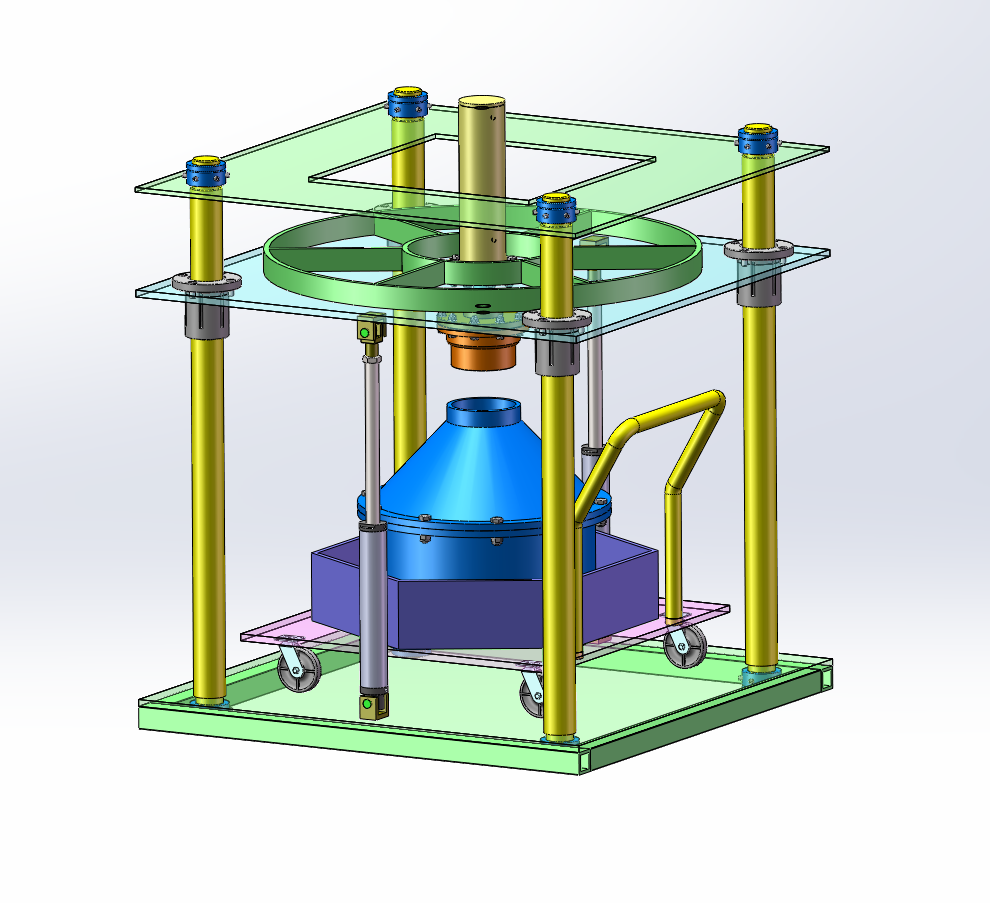

四立柱加压固化工装脱模装置设计（ID:1522093）

设备部件 / 工器具 / 四立柱加压固化工装脱模装置设计

©原创

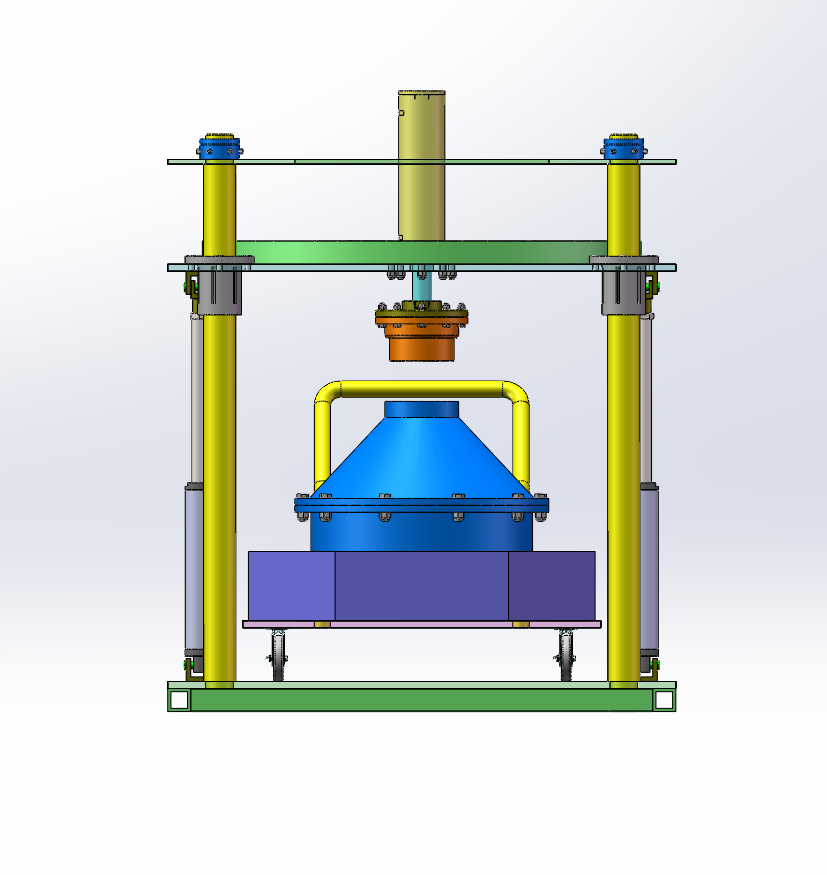

平面图

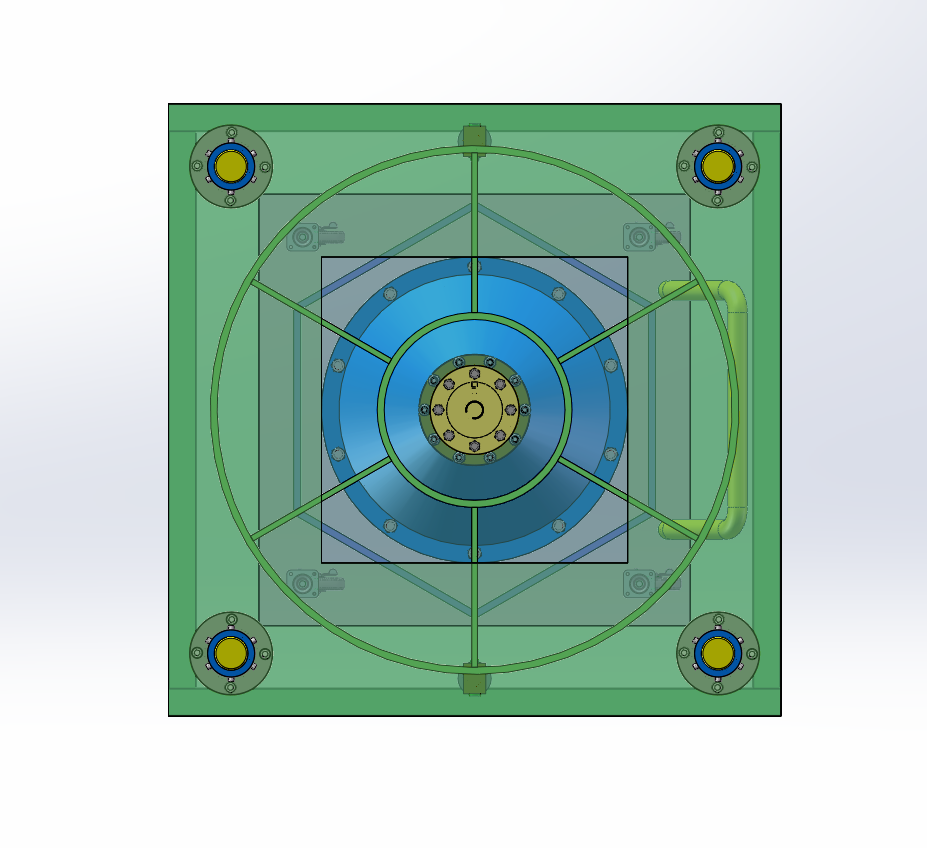

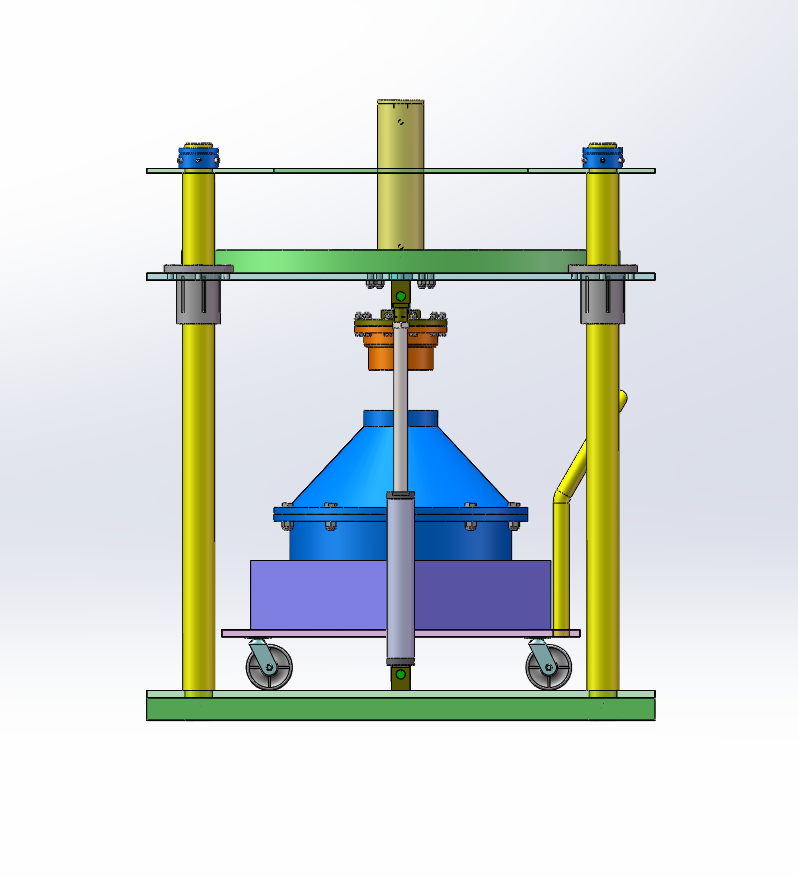

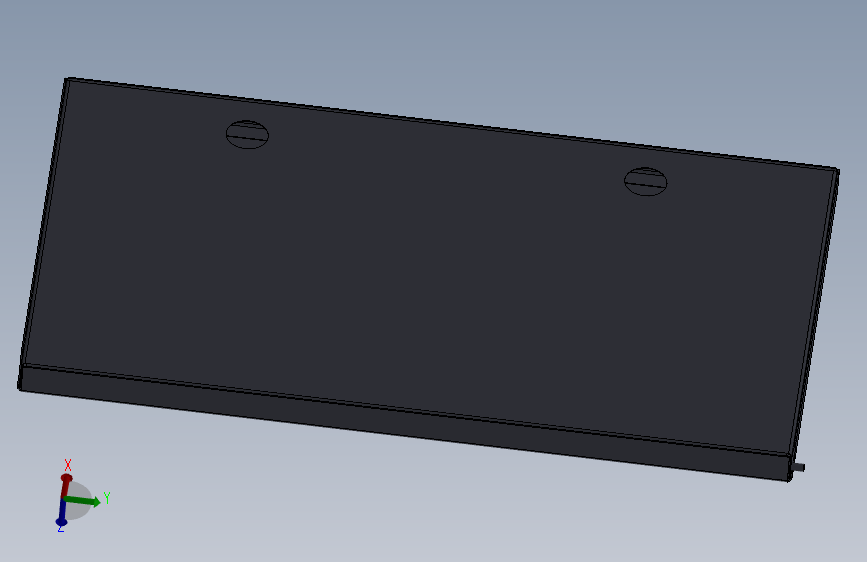

3D视图

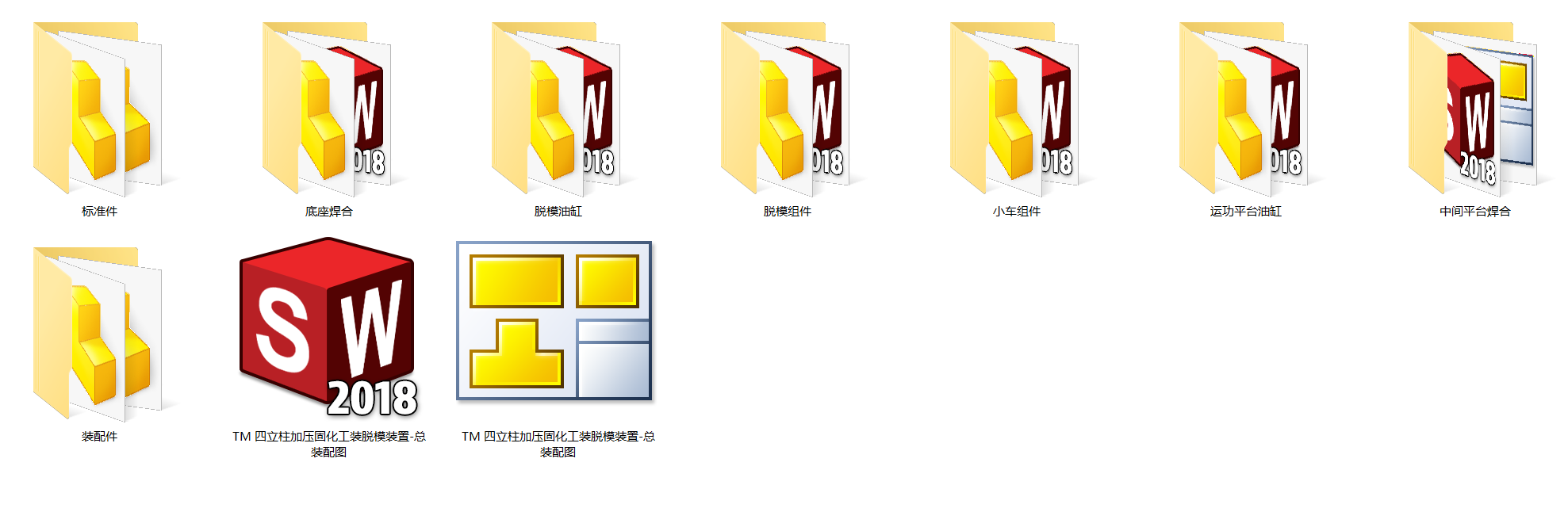

文件列表

#	文件名称	文件大小
1	17235525075003.zip	9.55M
2	四立柱加压固化工装脱模装置及其液压系统设计（论文）.doc	2.60M
3	TM中间平台焊合-A2.DWG	110.43K

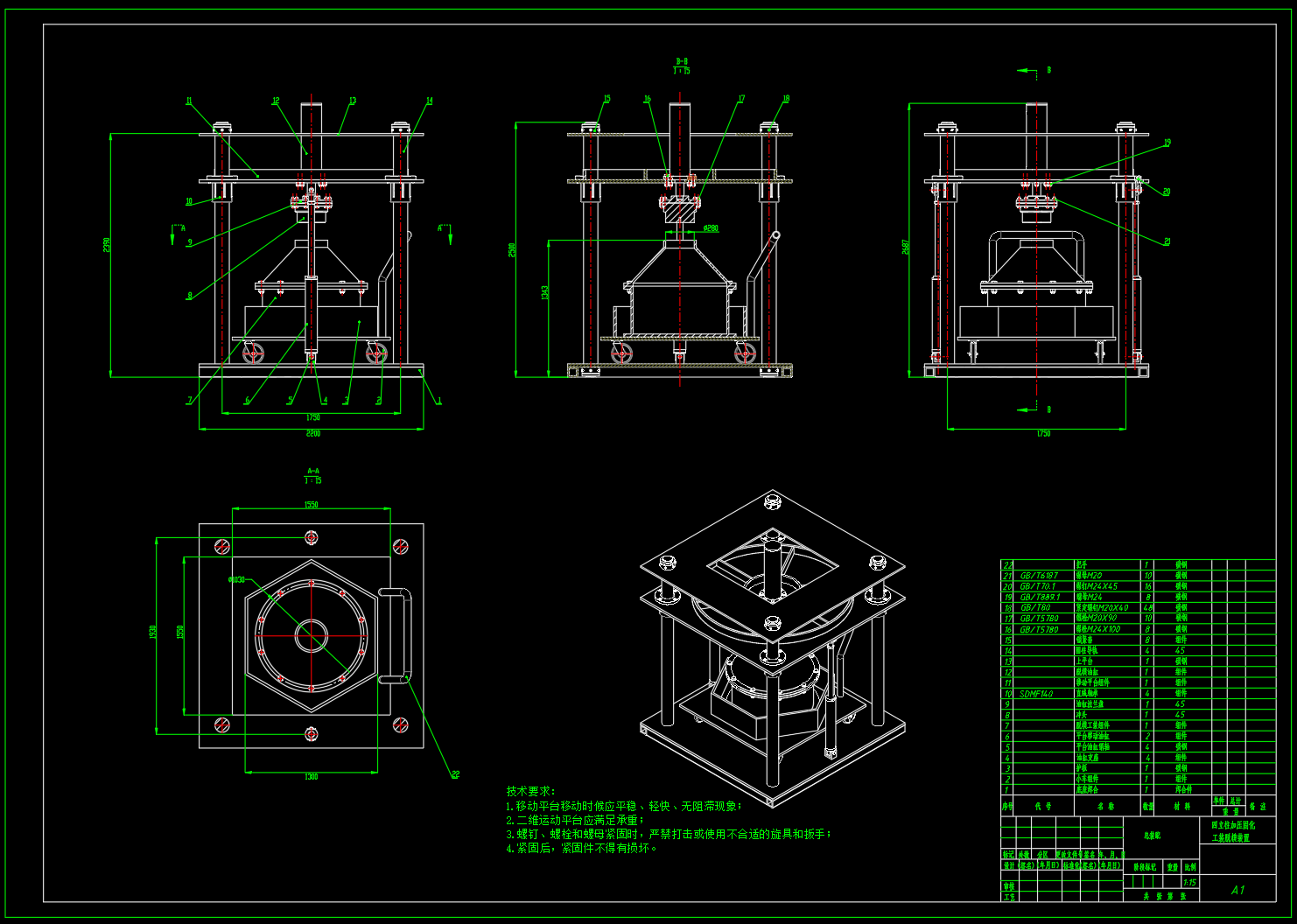

4	TM四立柱加压固化工装脱模装置-总装配图-A1.DWG	691.17K
5	四立柱加压固化工装脱模装置PLC控制原理图-A3.dwg	122.27K

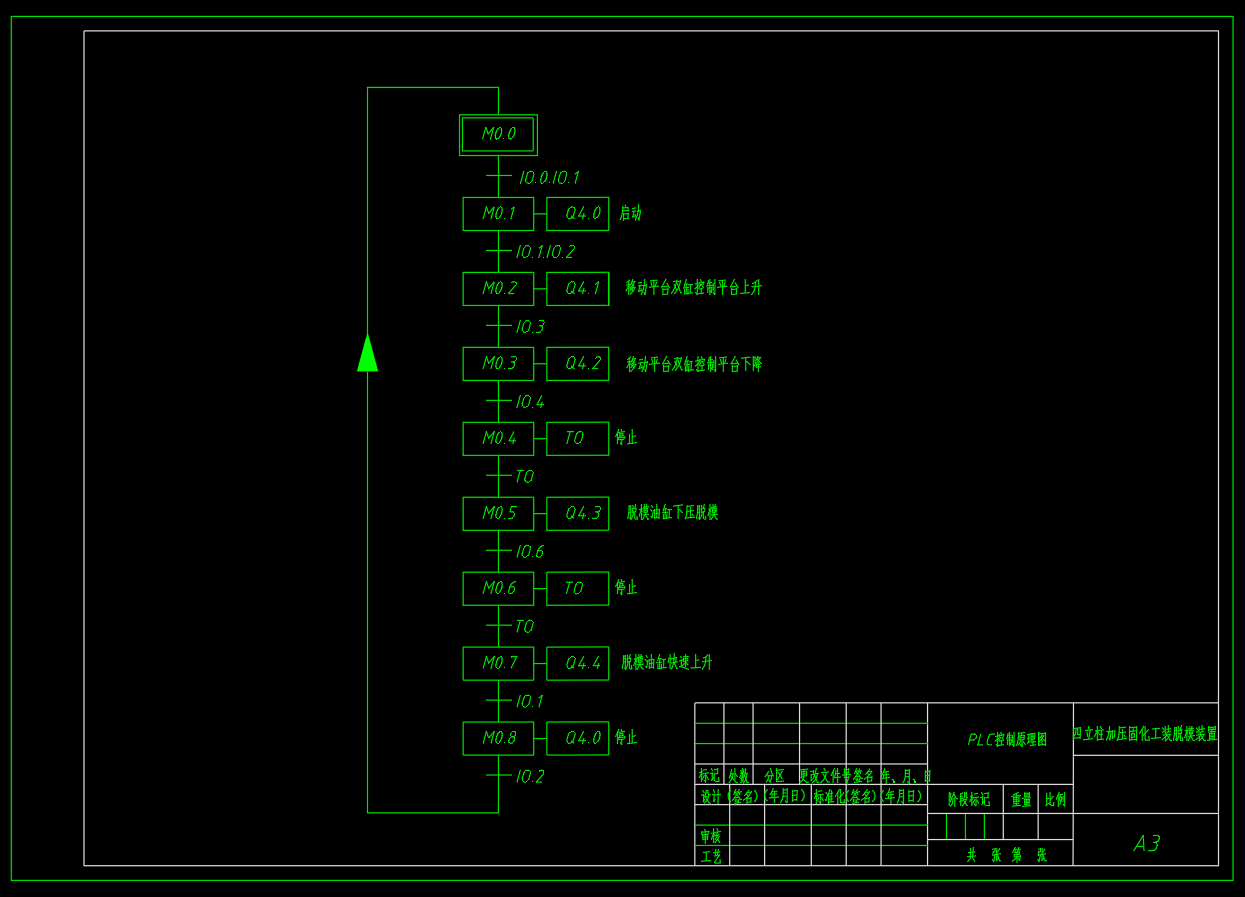

6	四立柱加压固化工装脱模装置PLC控制梯形图-A3.dwg	115.76K

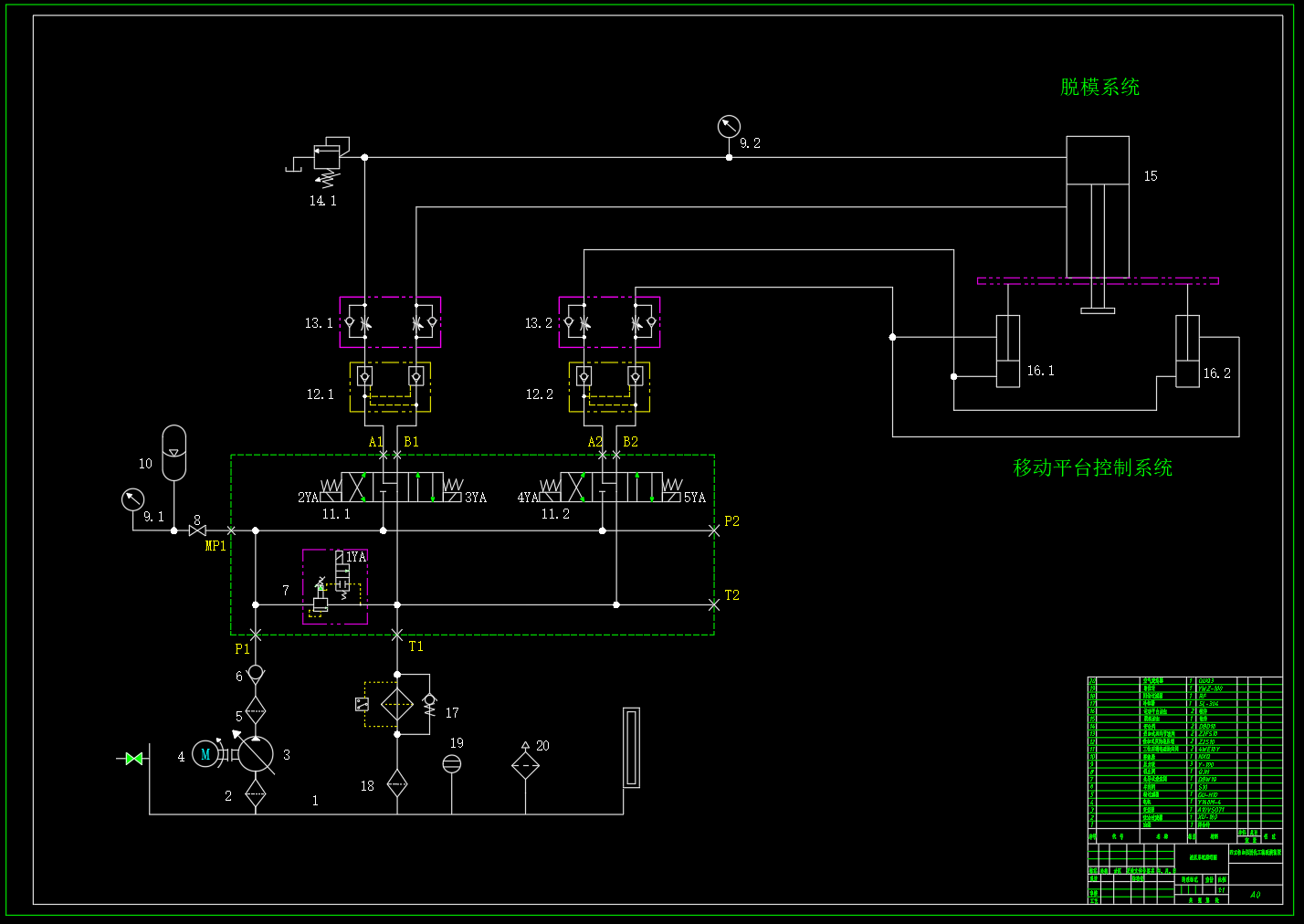

7	四立柱加压固化工装脱模装置液压系统原理图-A0.dwg	197.18K
8	四立柱加压固化工装脱模装置电气控制原理图-A1.dwg	122.52K

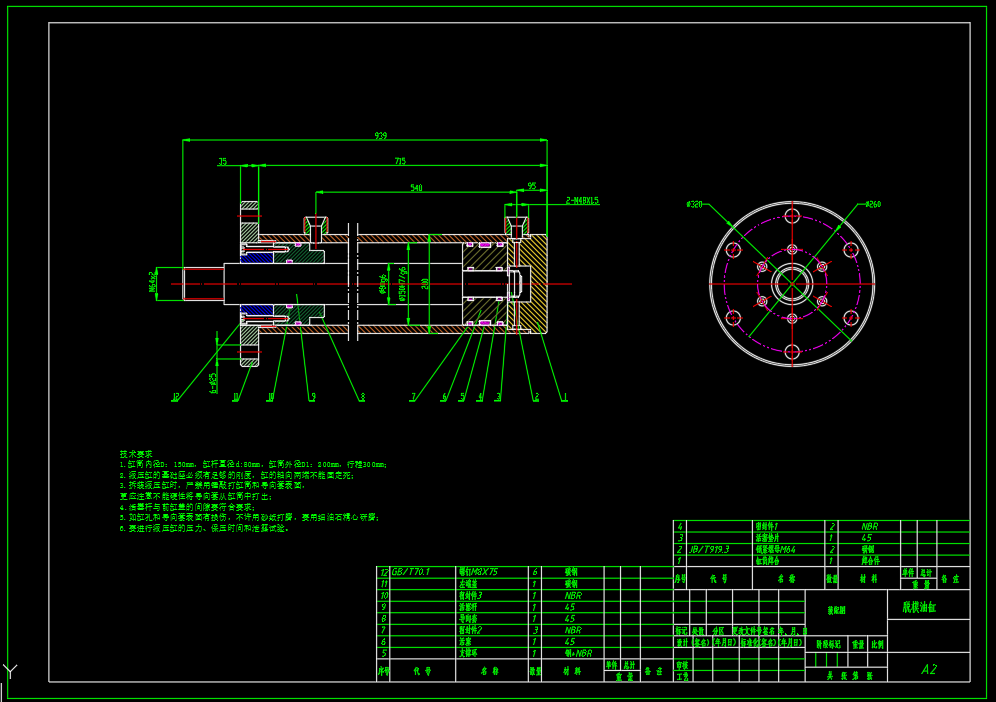

9	脱模油缸装配-A2.dwg	183.78K
10	TM四立柱加压固化工装脱模装置-总装配图.SLDASM	1.12M
11	TM四立柱加压固化工装脱模装置-总装配图.SLDDRW	933.10K
12	TM中间平台加强大圆板.SLDPRT	83.77K
13	TM中间平台加强小圆板.SLDPRT	90.68K
14	TM中间平台加强筋.SLDPRT	56.54K
15	TM中间平台平板.SLDPRT	118.07K
16	TM中间平台焊合.SLDASM	151.71K
17	TM中间平台焊合.SLDDRW	204.44K
18	TM小车底板.SLDPRT	63.45K
19	TM小车扶手.SLDPRT	122.36K
20	TM小车组件.SLDASM	399.87K
21	TM行走轮.SLDPRT	574.17K
22	TM底座焊合.SLDASM	69.86K
23	TM底板.SLDPRT	67.65K
24	TM底板加强梁.SLDPRT	76.89K
25	TM底板加强梁2.SLDPRT	78.35K
26	TMGB／T5780-2000六角头螺栓C级M20×90.SLDPRT	141.10K
27	TMGB／T5780-2000六角头螺栓C级M24×100.SLDPRT	141.96K
28	TMGB／T5780-2000六角头螺栓C级M30×100.SLDPRT	146.00K
29	TMGB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT	114.90K
30	TMGB／T70．1-2000内六角圆柱头螺钉M24×45.SLDPRT	114.66K
31	TMGB／T80-2000内六角凹端紧定螺钉M20×40.SLDPRT	113.00K
32	TMGB／T889．1-20001型非金属嵌件六角锁紧螺母M24.SLDPRT	131.00K
33	TMGB／T889．2-20001型非金属嵌件六角锁紧螺母细牙M30.SLDPRT	130.40K
34	TMSDMESDMF140-滑动轴承.SLDPRT	186.39K
35	TM脱模油缸.SLDASM	157.67K
36	TM脱模油缸端盖1.SLDPRT	107.82K
37	TM脱模油缸端盖2.SLDPRT	188.23K
38	TM脱模油缸缸杆.SLDPRT	91.89K
39	TM脱模油缸缸筒.SLDPRT	147.26K
40	TM脱模上缸体.SLDPRT	125.73K
41	TM脱模组件.SLDASM	165.05K
42	TM脱模缸体.SLDPRT	119.61K
43	TM冲头.SLDPRT	151.87K
44	TM圆柱导轨1.SLDPRT	88.23K
45	TM护板.SLDPRT	83.88K
46	TM油缸法兰盘.SLDPRT	133.06K
47	TM运动平台油缸支座.SLDPRT	93.97K
48	TM运动平台油缸销轴.SLDPRT	77.91K
49	TM锁紧套.SLDPRT	165.65K
50	TM顶板.SLDPRT	74.80K
51	TM运动平台油缸.SLDASM	153.89K
52	TM运动平台油缸回转头.SLDPRT	188.49K
53	TM运动平台油缸缸体.SLDPRT	198.62K
54	TM运动平台油缸缸杆.SLDPRT	122.63K
