电磁铆枪设计（SW+CAD+说明书）（ID:1522141）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

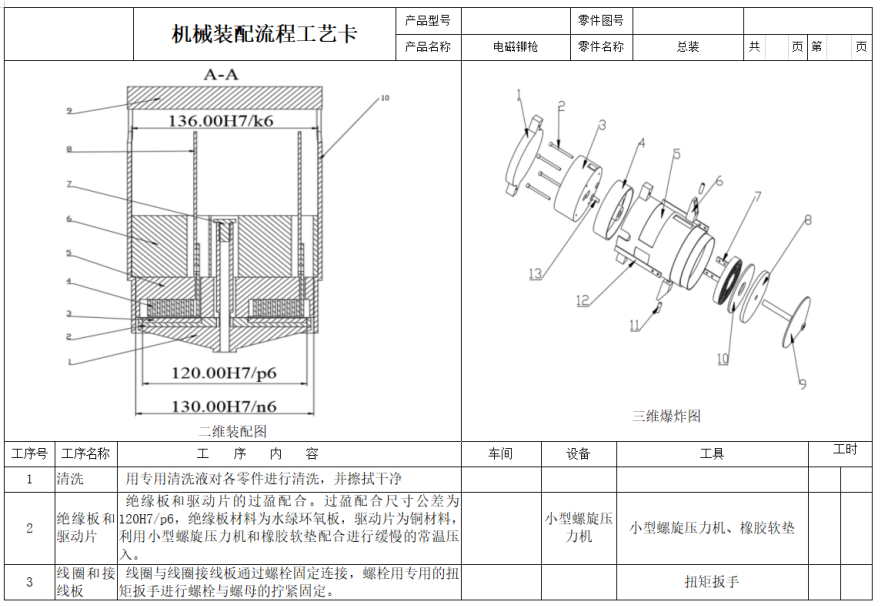

| 1 | 电磁铆枪装配流程工艺卡.doc | 180.50K |
| 2 | 电磁铆枪设计（毕业论文）.docx | 2.16M |

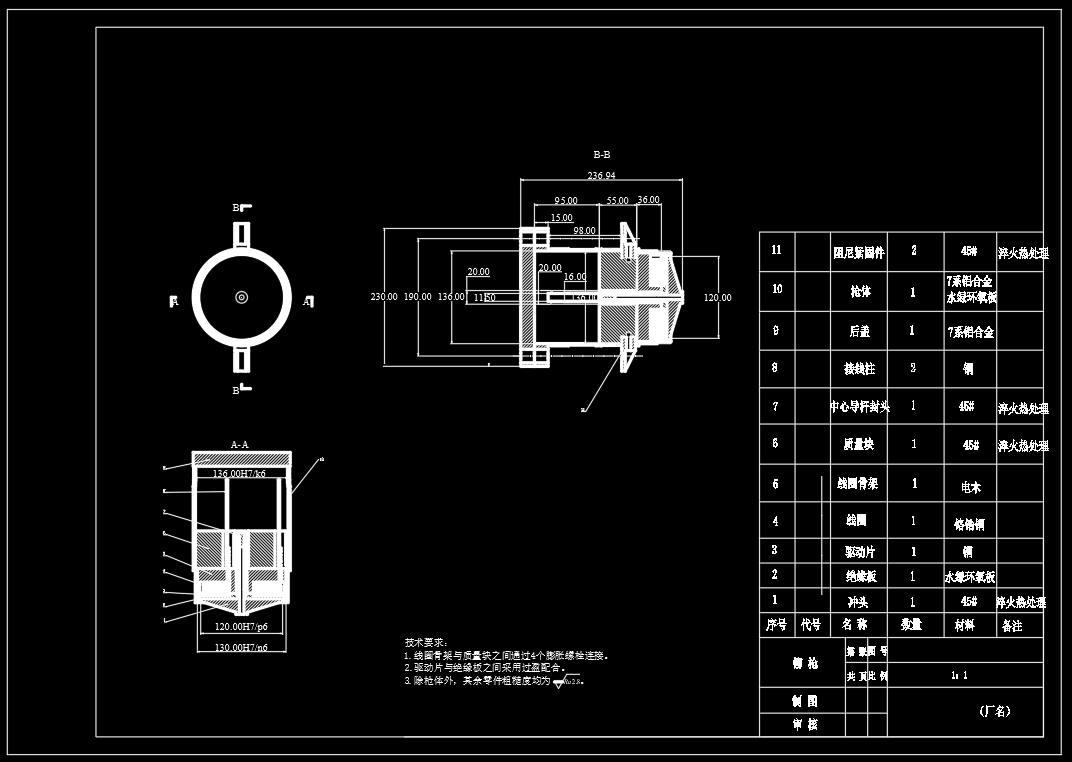

| 3 | 0.铆枪装配3.0.DWG | 246.00K |
| 4 | 11中心导杆封头.DWG | 111.69K |
| 5 | 2.线圈骨架01.DWG | 181.92K |
| 6 | 3.质量块01.DWG | 154.14K |
| 7 | 4.驱动片01.DWG | 126.89K |
| 8 | 5.绝缘板01.DWG | 132.33K |
| 9 | 6.冲头.DWG | 109.79K |

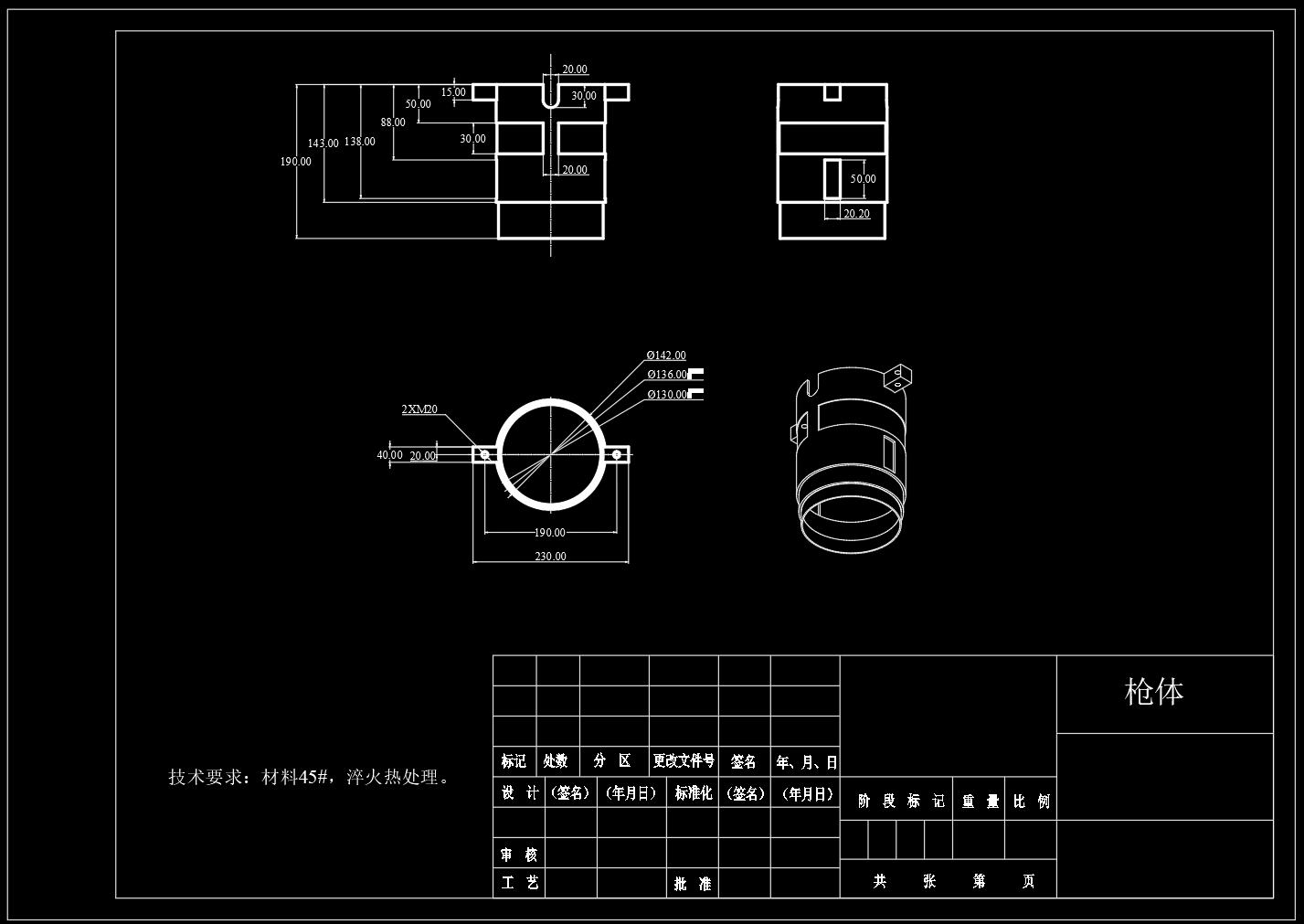

| 10 | 7.枪体.DWG | 177.29K |
| 11 | 8.阻尼紧固件.DWG | 92.06K |

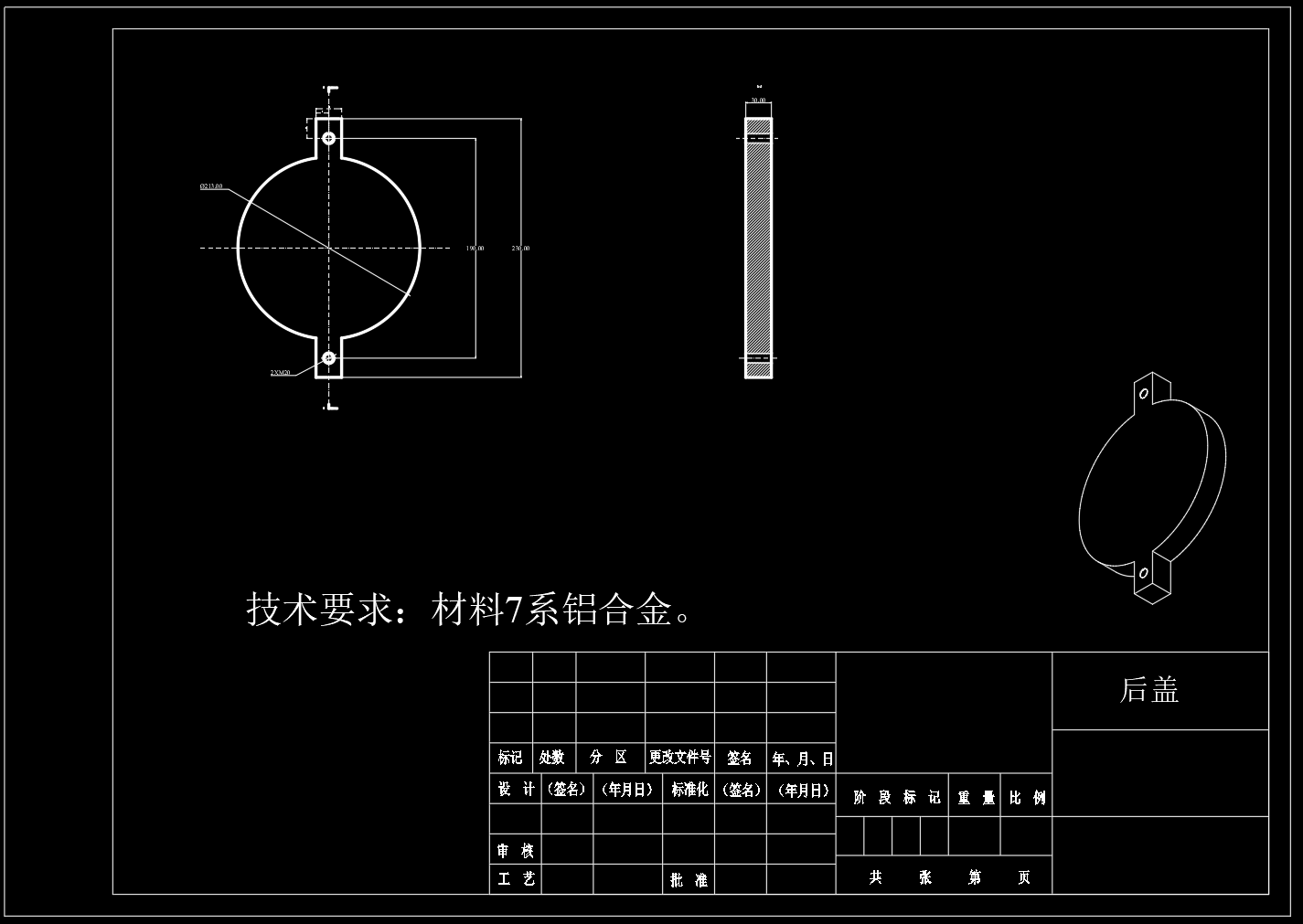

| 12 | 后盖.dwg | 96.10K |
| 13 | 线圈.dwg | 476.59K |
| 14 | 线圈接线柱.DWG | 127.31K |
| 15 | 0.铆枪装配.SLDASM | 369.41K |
| 16 | 1.线圈01.SLDPRT | 419.30K |
| 17 | 10.线圈接线.SLDPRT | 63.61K |
| 18 | 11中心导杆封头.SLDPRT | 58.65K |
| 19 | 12GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT | 115.74K |
| 20 | 13GB／T822-2000十字槽圆柱头螺钉M8×25.SLDPRT | 125.28K |
| 21 | 14GB／T80-2000内六角凹端紧定螺钉M8×25.SLDPRT | 105.83K |
| 22 | 15GB／T70．1-2000内六角圆柱头螺钉M5×60.SLDPRT | 104.78K |
| 23 | 2.线圈骨架01.SLDPRT | 128.44K |
| 24 | 3.质量块01.SLDPRT | 197.88K |
| 25 | 4.驱动片01.SLDPRT | 64.40K |
| 26 | 5.绝缘板01.SLDPRT | 77.46K |
| 27 | 6.冲头.SLDPRT | 75.79K |
| 28 | 7.枪体.SLDPRT | 179.60K |
| 29 | 8.阻尼紧固件.SLDPRT | 88.20K |
| 30 | 9.后盖.SLDPRT | 106.73K |
此图纸下载需要1500金币
立即下载
发布者
机械与液压（原创） +V:13122291832
创作: 682
粉丝: 80
加入时间：2023-10-23
模型信息
图纸ID：1522141
图纸格式：dwg,sldasm,sldprt
文件大小：5.88M
所需金币：1500
上传时间：2024-08-13 22:31:20
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
电磁铆枪
图纸简介
包含全套三维SW2020零部件以及总装配，包含全套二维CAD。 本文设计的是一种电磁铆枪的结构设计，对电磁铆枪的方案制订选择、驱动电路分析、总体结构原理设计分析、零部件结构及尺寸设计分析、装配工艺流程分析等。 主要进行以下设计工作： 一、对国内外的研究现状、研究目的、研究的意义和方法路线进行详细的分析； 二、对电磁铆枪的基本原理及方案进行执行和分析，通过分析对比多种方案来设计本次的课题，具体分析设计了感应式电磁铆接和自激式电磁铆接的原理及电路； 三、分析了整体的结构，各个零部件的结构和尺寸，具体包括：线圈的结构设计和尺寸设计、线圈骨架的结构设计和尺寸设计、枪体的结构设计和尺寸设计、驱动片的结构
