汽车转向节加工方案（ID:1522531）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17236190672632.rar | 7.97M |
| 2 | 汽车转向节加工方案.x_t | 25.74M |
此图纸下载需要25金币
立即下载
发布者
可可宸
创作: 452
粉丝: 16
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：8.16M
所需金币：25
上传时间：2024-08-14 15:04:28
是否可编辑：可修改，包括参数
版本：Parasolid
标签
图纸简介

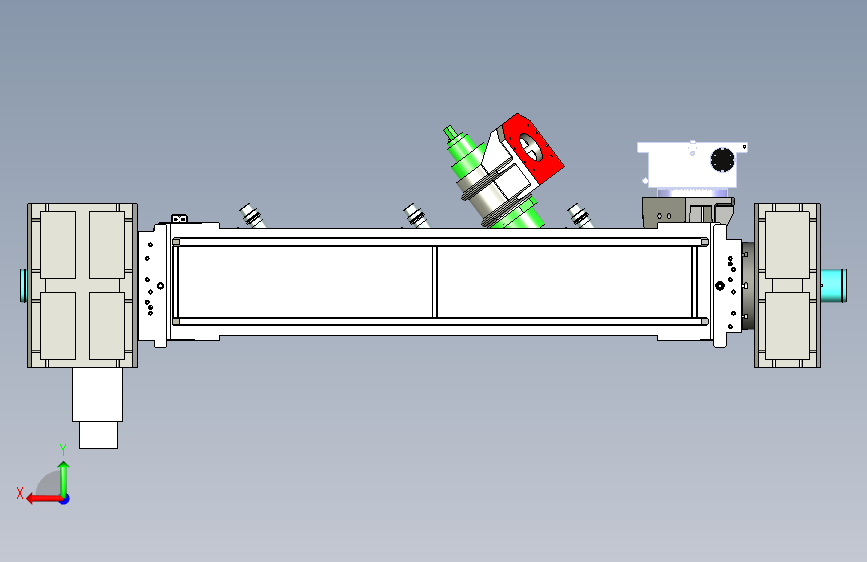

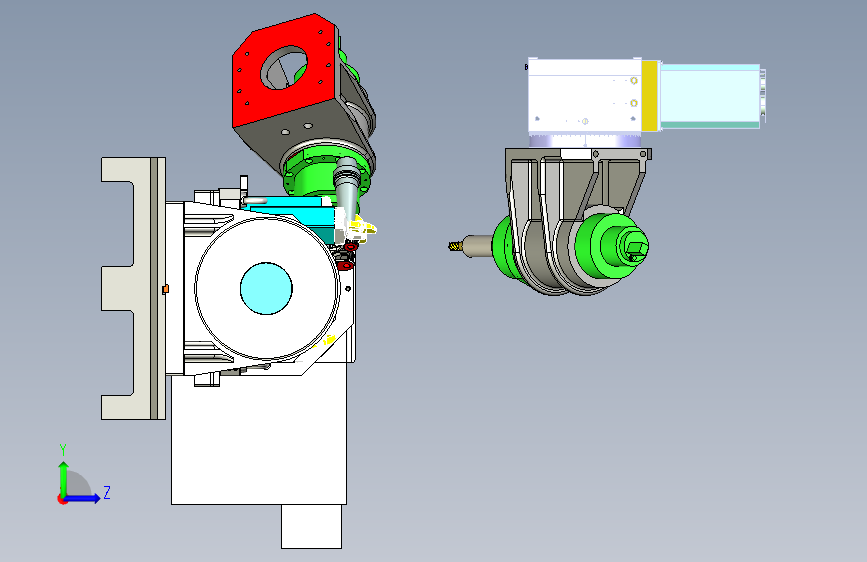

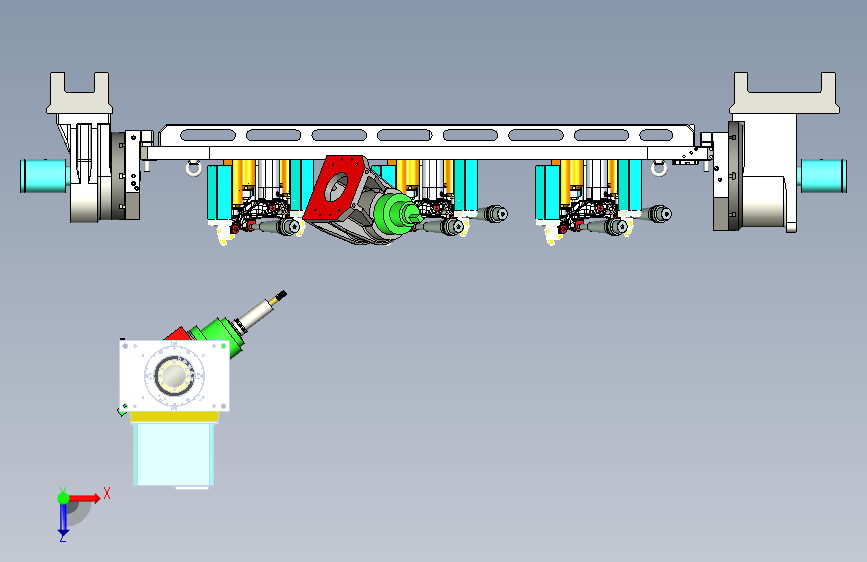

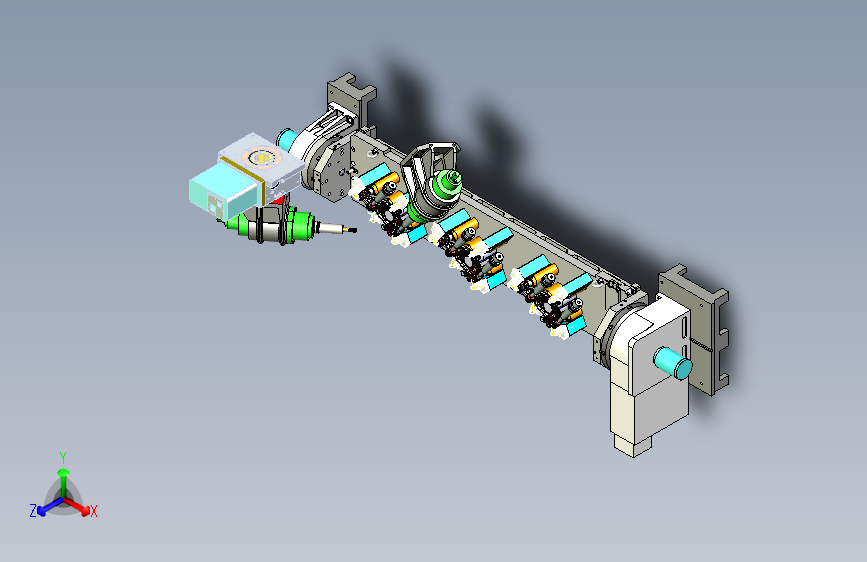

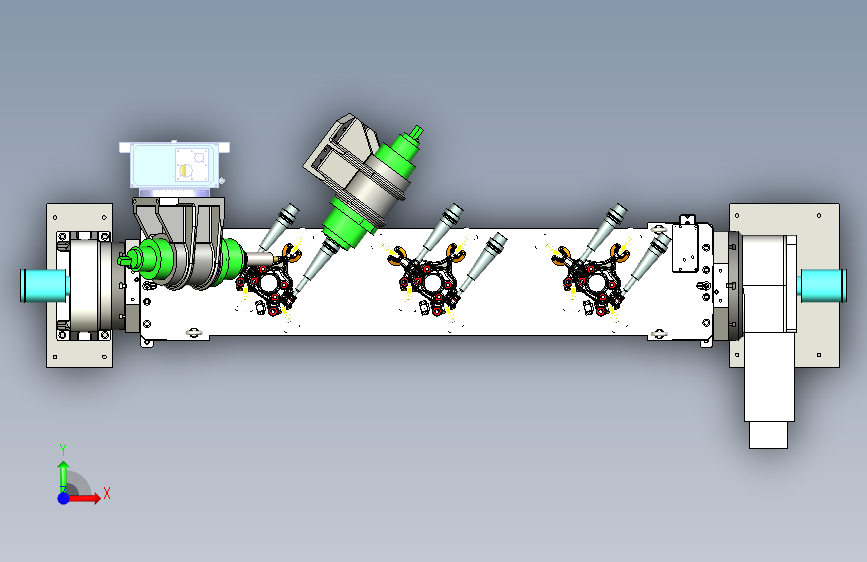

该图纸为某款汽车转向节零部件的液压五轴夹具，该产品需要加工的特征比较异类，所以在设计工序的时候要求尽量少工序加工完成，所以最终设计为3+2五轴的加工设备来加工此工件，采用转台360°的旋转和主轴+/-110°的摆动，来实现所有特征的加工，夹具一次加工两件，采用内部扩径定位销的方式定中心，用固定角向定位柱定角向，其余采用支撑杠和杠杆缸，核心难点在于加工的避位和夹紧力的计算。大家可以参考下载学习。
