刮板链条输送机CAD(ID:1524503)

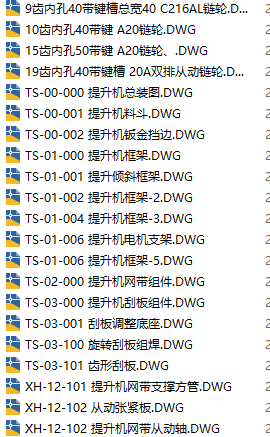

# | 文件名称 | 文件大小 |
---|---|---|
1 | 17239019975896.rar | 2.81M |
2 | 10齿内孔40带键A20链轮.DWG | 58.66K |
3 | 15齿内孔50带键A20链轮、.DWG | 69.45K |
4 | 19齿内孔40带键槽20A双排从动链轮.DWG | 99.80K |
5 | 9齿内孔40带键槽总宽40C216AL链轮.DWG | 51.18K |

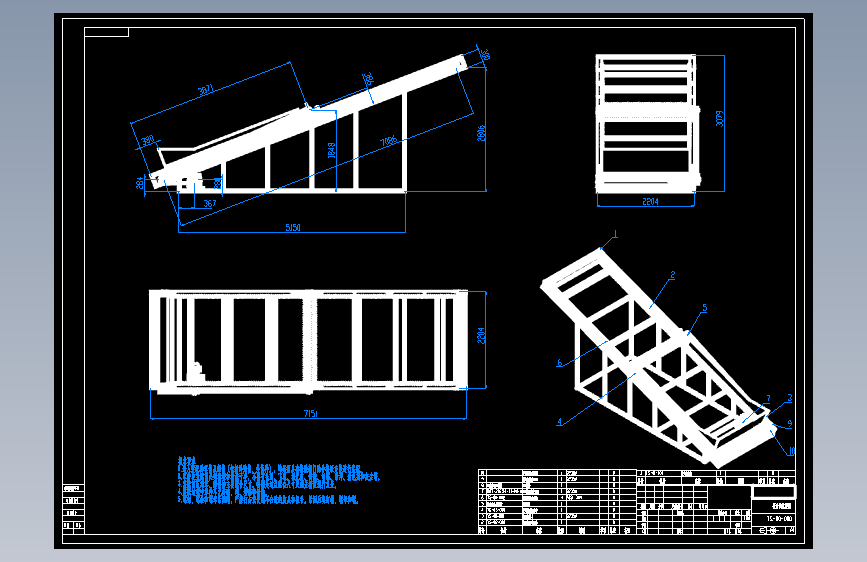

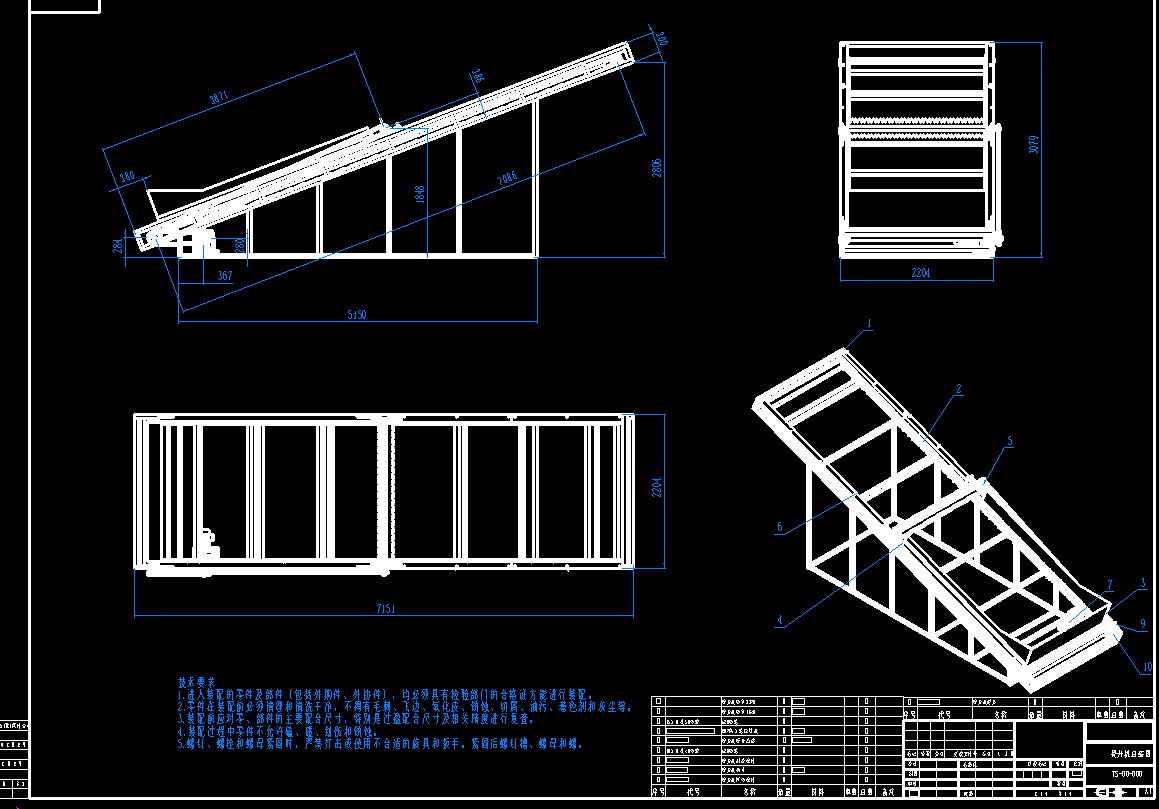

6 | TS-00-000提升机总装图.DWG | 2.86M |

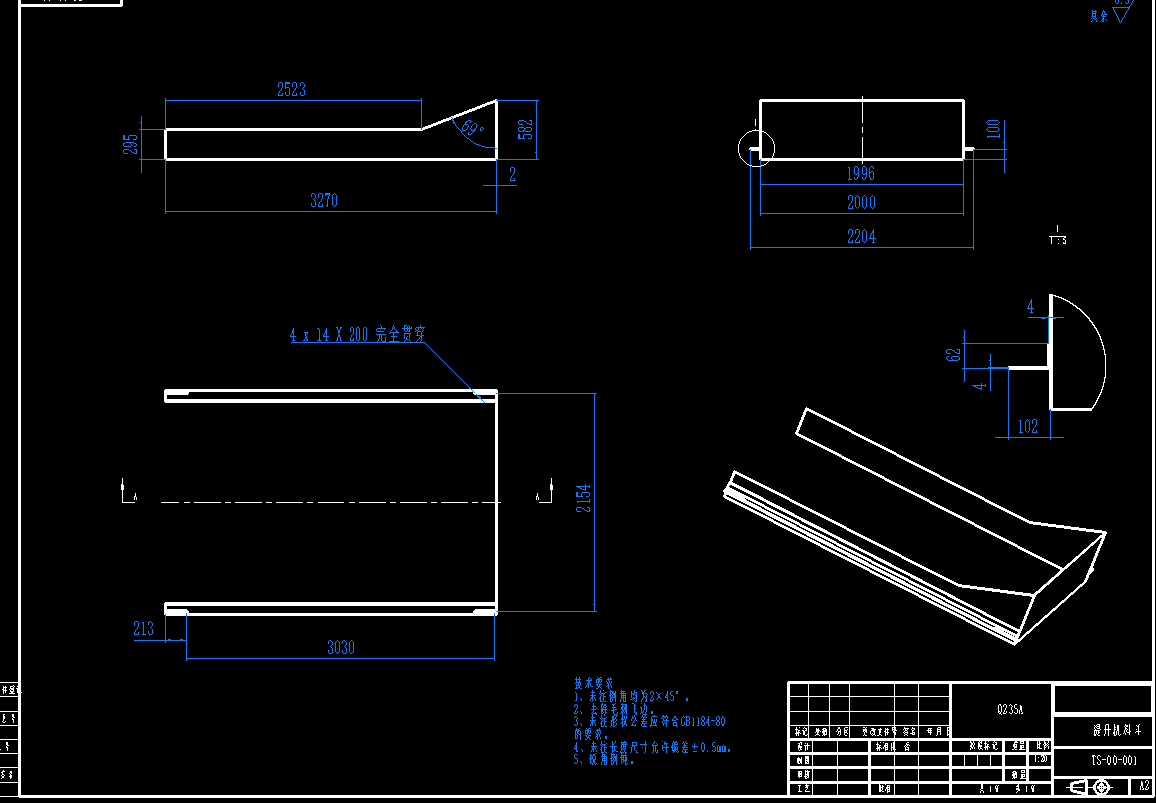

7 | TS-00-001提升机料斗.DWG | 76.56K |
8 | TS-00-002提升机钣金挡边.DWG | 42.71K |

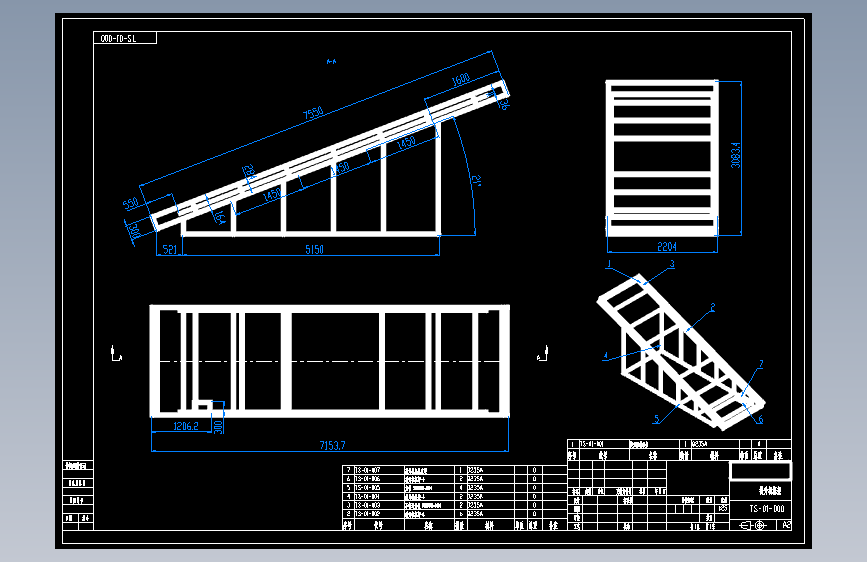

9 | TS-01-000提升机框架.DWG | 221.29K |

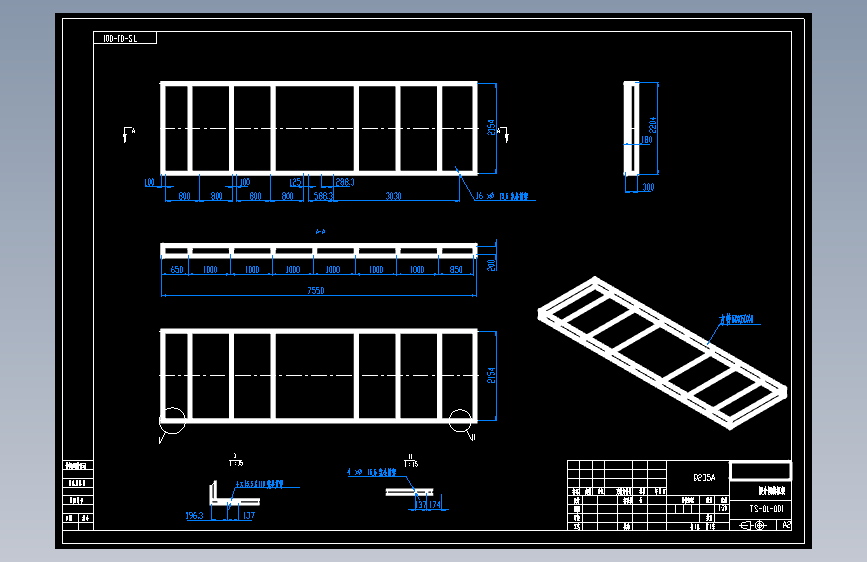

10 | TS-01-001提升倾斜框架.DWG | 173.09K |
11 | TS-01-002提升机框架-2.DWG | 40.03K |
12 | TS-01-004提升机框架-3.DWG | 51.52K |
13 | TS-01-006提升机框架-5.DWG | 36.04K |
14 | TS-01-006提升机电机支架.DWG | 59.27K |

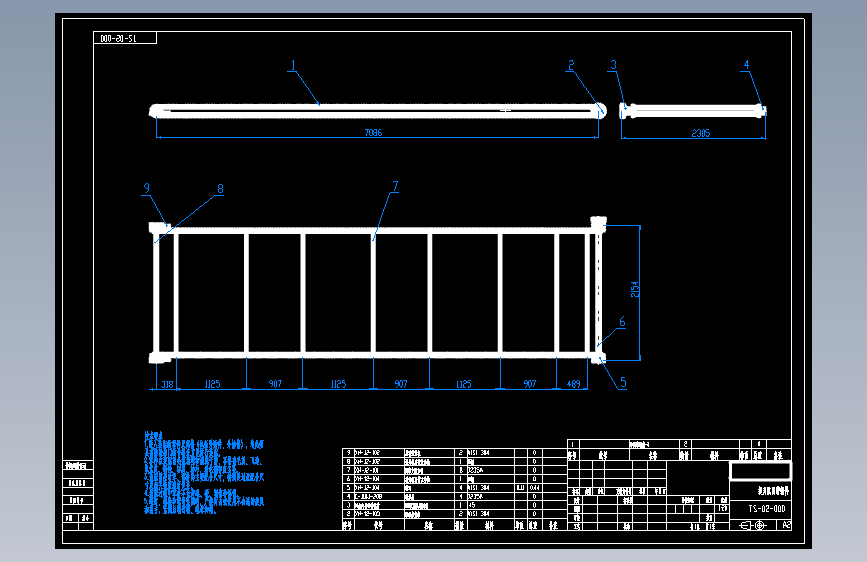

15 | TS-02-000提升机网带组件.DWG | 1.54M |
16 | TS-03-000提升机刮板组件.DWG | 145.41K |
17 | TS-03-001刮板调整底座.DWG | 60.22K |
18 | TS-03-100旋转刮板组焊.DWG | 59.66K |
19 | TS-03-101齿形刮板.DWG | 37.69K |
20 | XH-12-101提升机网带支撑方管.DWG | 49.93K |
21 | XH-12-102从动张紧板.DWG | 47.59K |

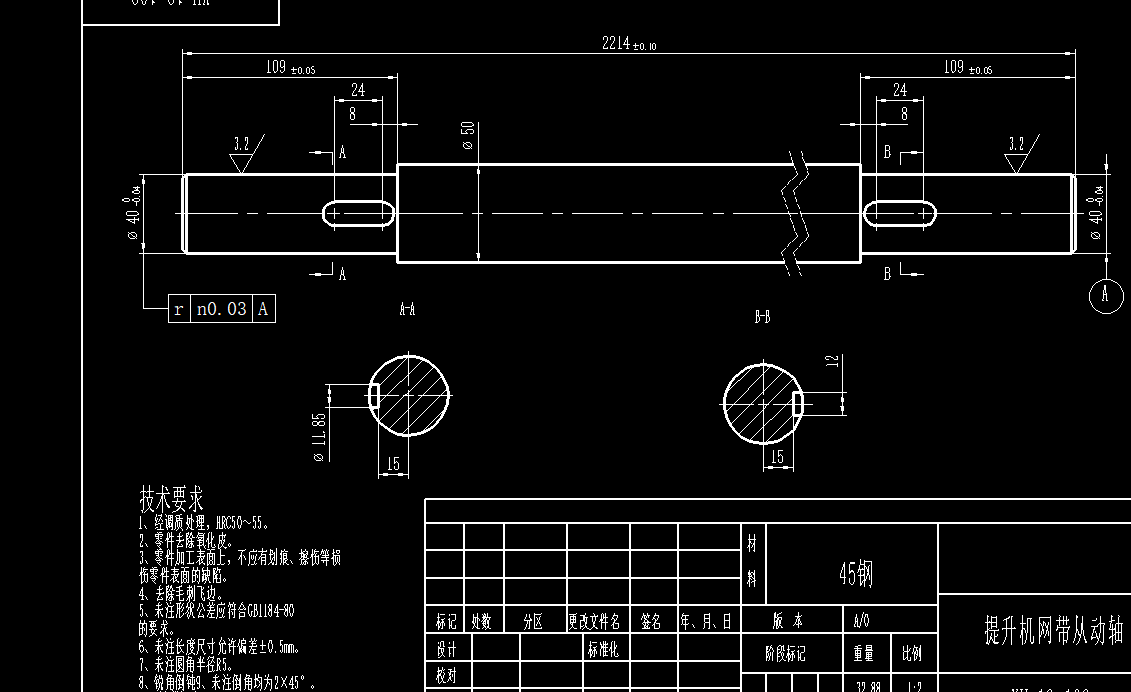

22 | XH-12-102提升机网带从动轴.DWG | 55.79K |
23 | XH-12-103轴承座垫板.DWG | 37.98K |
24 | XH-12-104刮板主动轴.DWG | 62.29K |
25 | XH-12-104提升机网带主动轴.DWG | 62.76K |

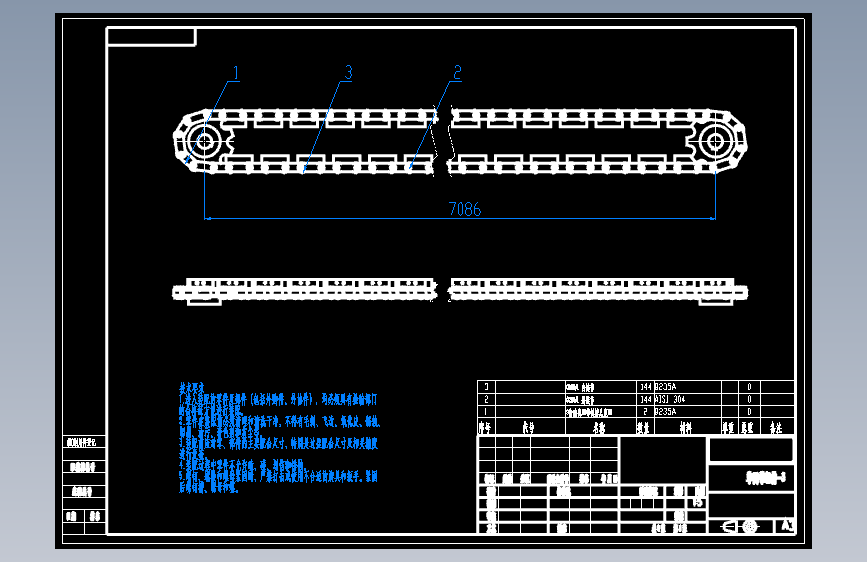

26 | 单网带组件-3.DWG | 234.60K |
此图纸下载需要1000金币
立即下载
发布者
战斗机(代做私信)
创作: 3015
粉丝: 67
加入时间:2021-02-23

模型信息
图纸格式:dwg
文件大小:2.88M
所需金币:1000
上传时间:2024-08-17 21:39:58
是否可编辑:可修改,包括参数
版本:AutoCAD 2000
标签
图纸简介
此图纸为应用较为广泛的自动化输送设备,此设备为普通减速电机进行驱动,然后以链条做为转体,并在上面锁付有刮板的输送线。包括减速机、链板、刮板、齿轮、轴承座、齿轮链,前后的支撑支架,以及支撑脚底部的定位调节杆。传送带可用松紧调节装置来调节松紧,,方便大家使用。
