链条输送机CAD（ID:1524703）

机械设备 / 非标机械 / 链条输送机CAD

©原创

平面图

3D视图

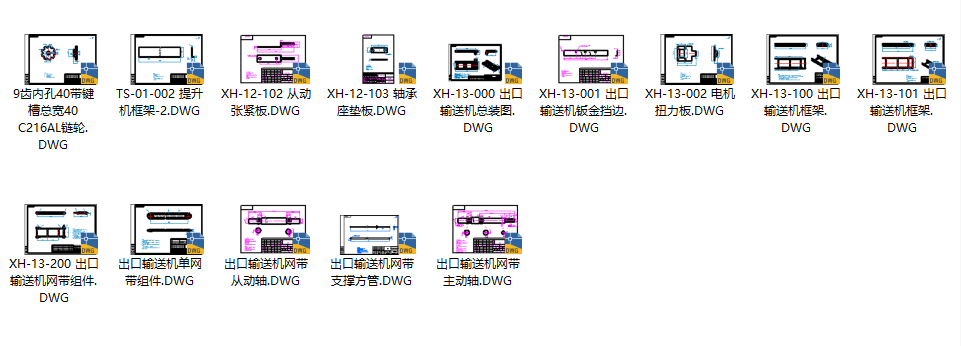

文件列表

#	文件名称	文件大小
1	17239418874424.rar	892.99K

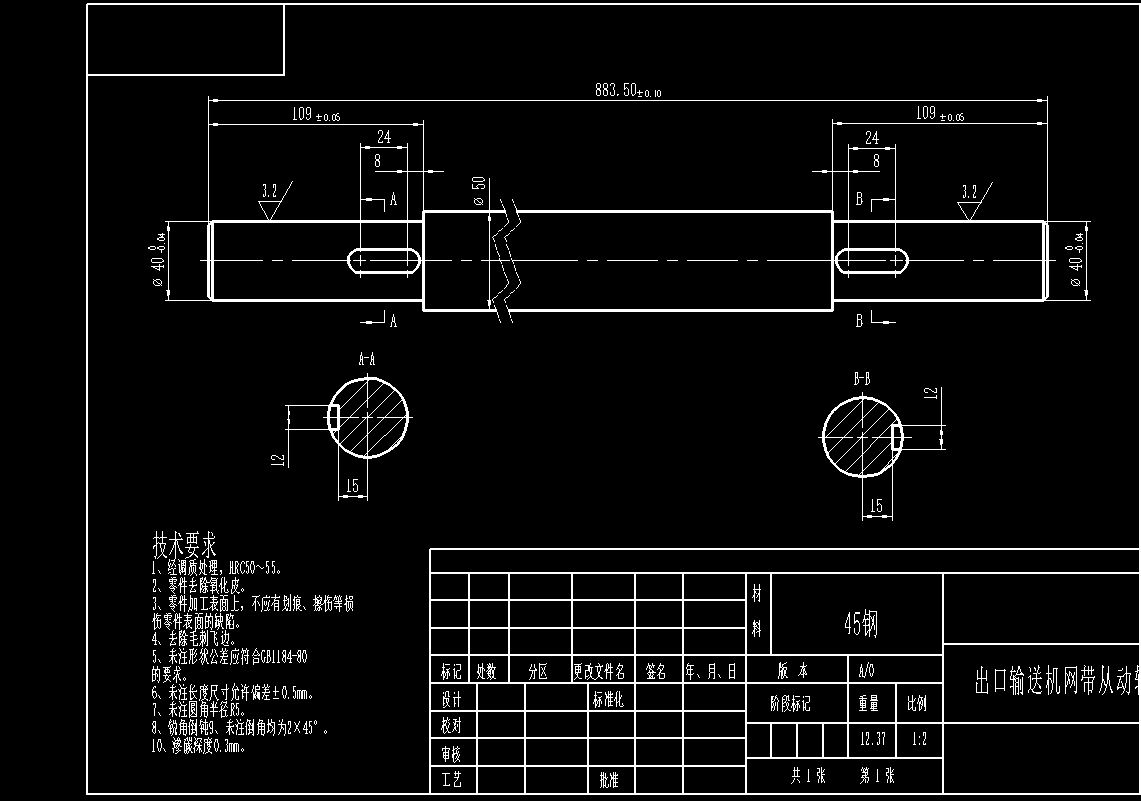

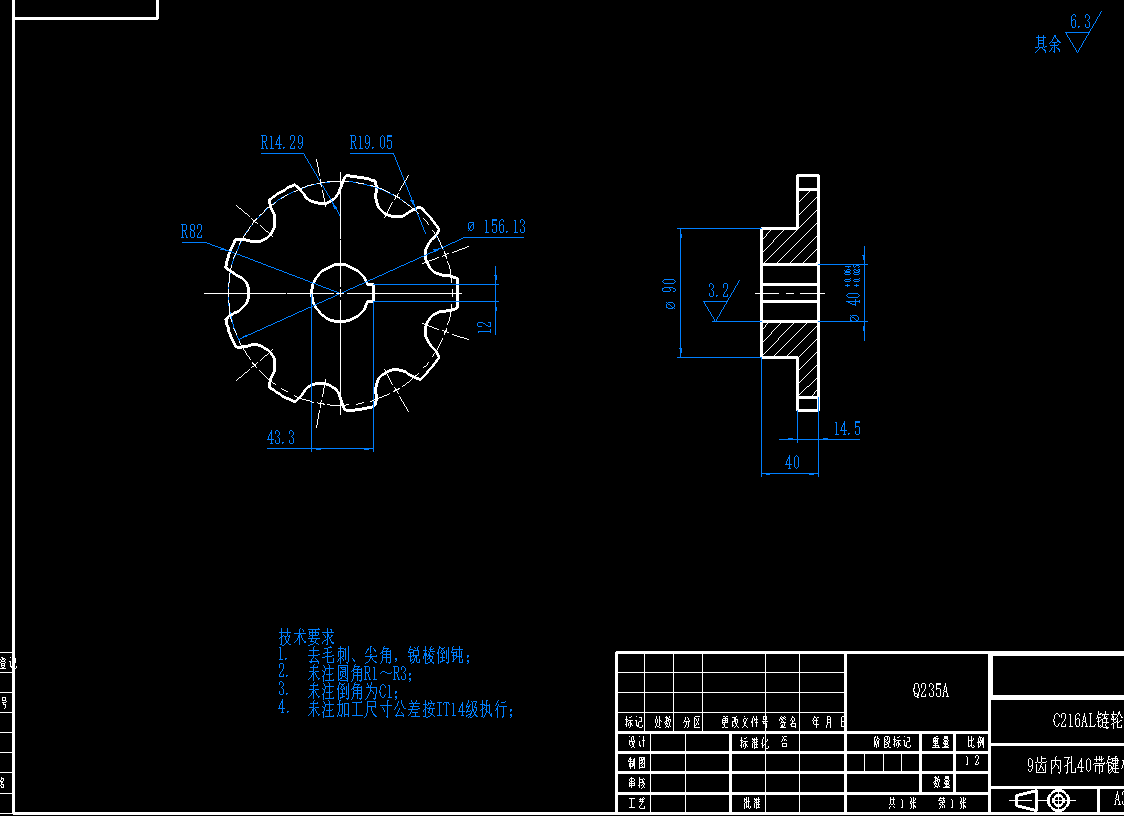

2	9齿内孔40带键槽总宽40C216AL链轮.DWG	51.17K
3	TS-01-002提升机框架-2.DWG	40.04K

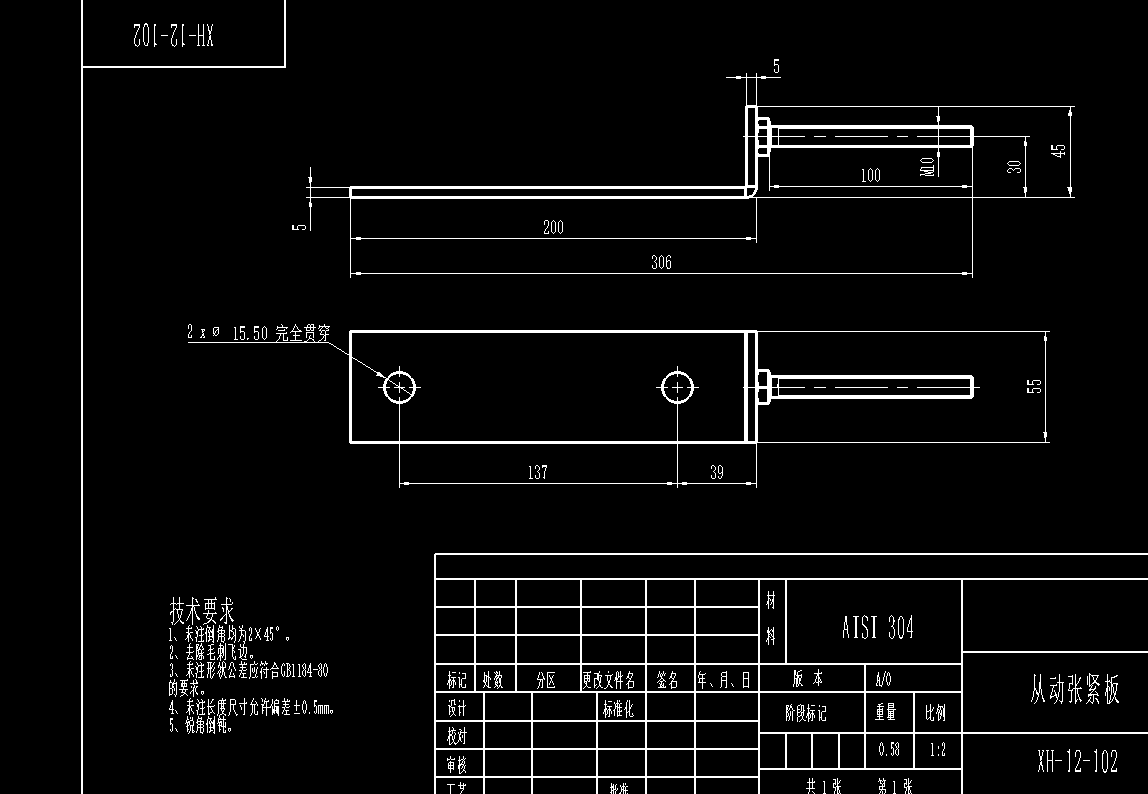

4	XH-12-102从动张紧板.DWG	47.59K
5	XH-12-103轴承座垫板.DWG	37.98K

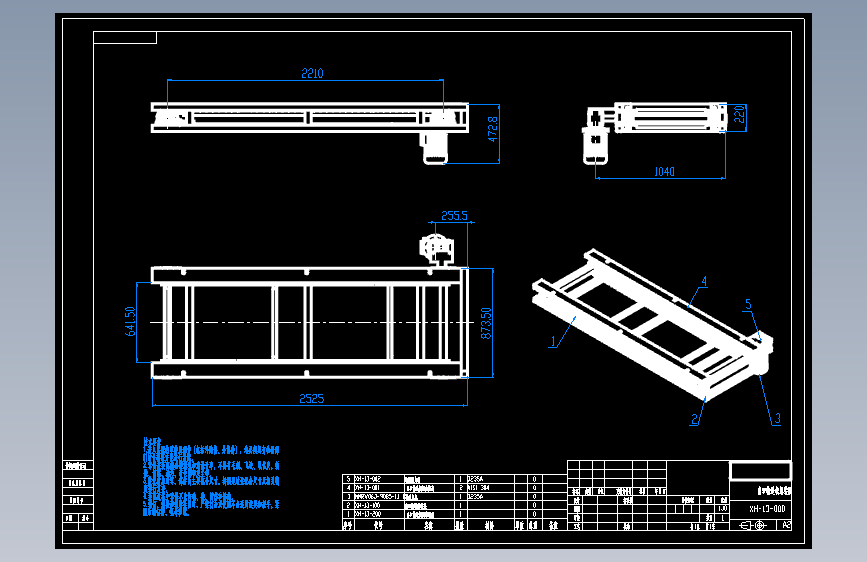

6	XH-13-000出口输送机总装图.DWG	573.89K
7	XH-13-001出口输送机钣金挡边.DWG	43.69K
8	XH-13-002电机扭力板.DWG	50.71K

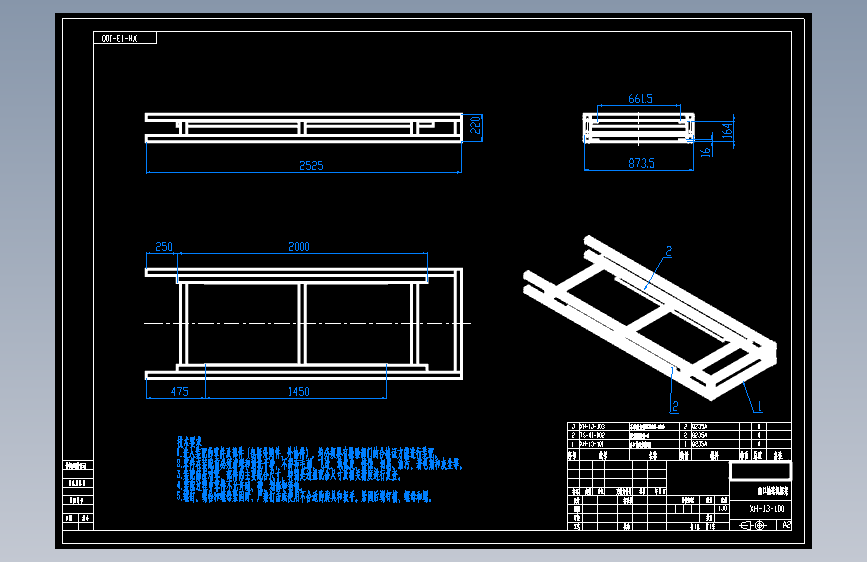

9	XH-13-100出口输送机框架.DWG	86.12K

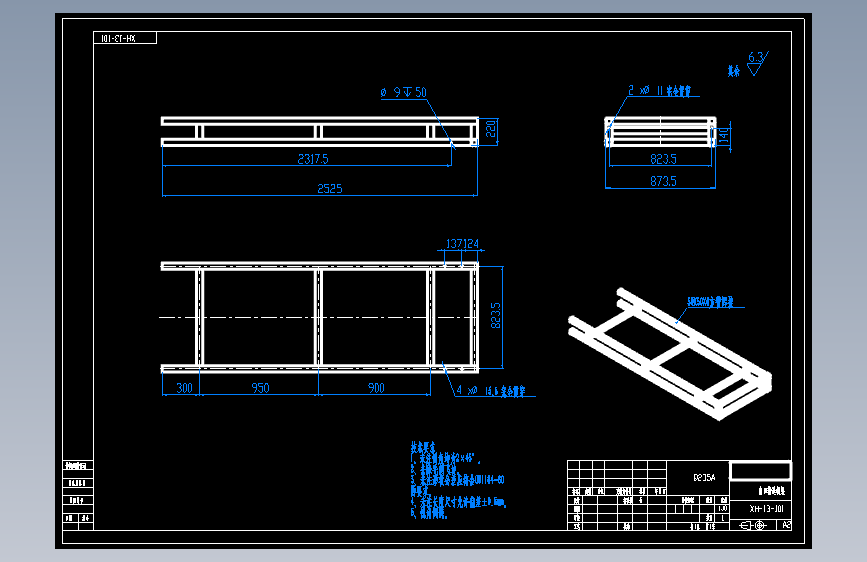

10	XH-13-101出口输送机框架.DWG	84.18K

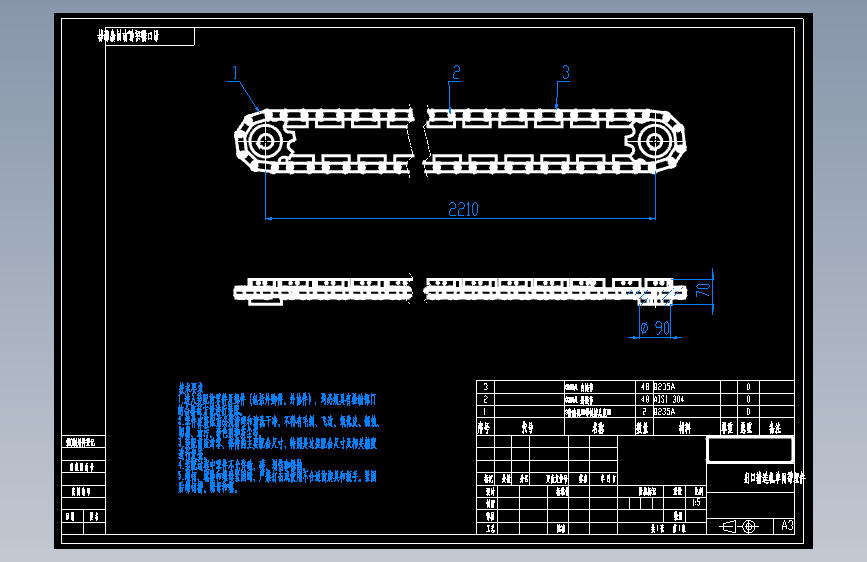

11	XH-13-200出口输送机网带组件.DWG	617.22K
12	出口输送机单网带组件.DWG	192.35K
13	出口输送机网带主动轴.DWG	64.70K
14	出口输送机网带从动轴.DWG	54.35K
15	出口输送机网带支撑方管.DWG	60.41K

此图纸下载需要400金币

立即下载

发布者

战斗机（代做私信）

创作: 3067

粉丝: 67

加入时间：2021-02-23

私信

关注

模型信息

图纸格式：dwg

文件大小：914.42KB

所需金币：400

上传时间：2024-08-18 08:44:49

是否可编辑：可修改，包括参数

版本：AutoCAD 2000

标签

图纸简介

链条输送机是在承载链条上，可以直接用链条作为输送载体或者每节链条之间再加上一较高的承载滚子附件来承载货物。而链条是以滚子来与轨道滚动滑行，链条上的滚子与轨道是以滚动接触，摩擦阻力小，动力损耗低且可承载较重的荷重。链条输送机的输送能力大，主要输送托盘、大型周转箱等。输送链条结构形式多样，并且有多种附件，易于实现积放输送，可用做装配生产线或作为物料的储存输送。精心设计，欢迎下载。
