绞车液压系统设计（3）（ID:1524915）

设备部件 / 液压气动元件 / 绞车液压系统设计（3）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239584387812.zip	1.92M
2	1.png	23.43K
3	2.png	49.47K
4	屏幕截图2024-08-18131917.png	140.60K
5	屏幕截图2024-08-18131936.png	31.56K
6	液压绞车液压系统原理图-A3（3）.dwg	159.57K
7	液压绞车液压系统课程设计说明书（3）.doc	1.67M
8	转矩图和转速图-A3.dwg	164.20K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 673

粉丝: 64

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：1.96M

所需金币：300

上传时间：2024-08-18 13:20:48

是否可编辑：可修改，包括参数

版本：AutoCAD 2021

标签

绞车

液压系统

图纸简介

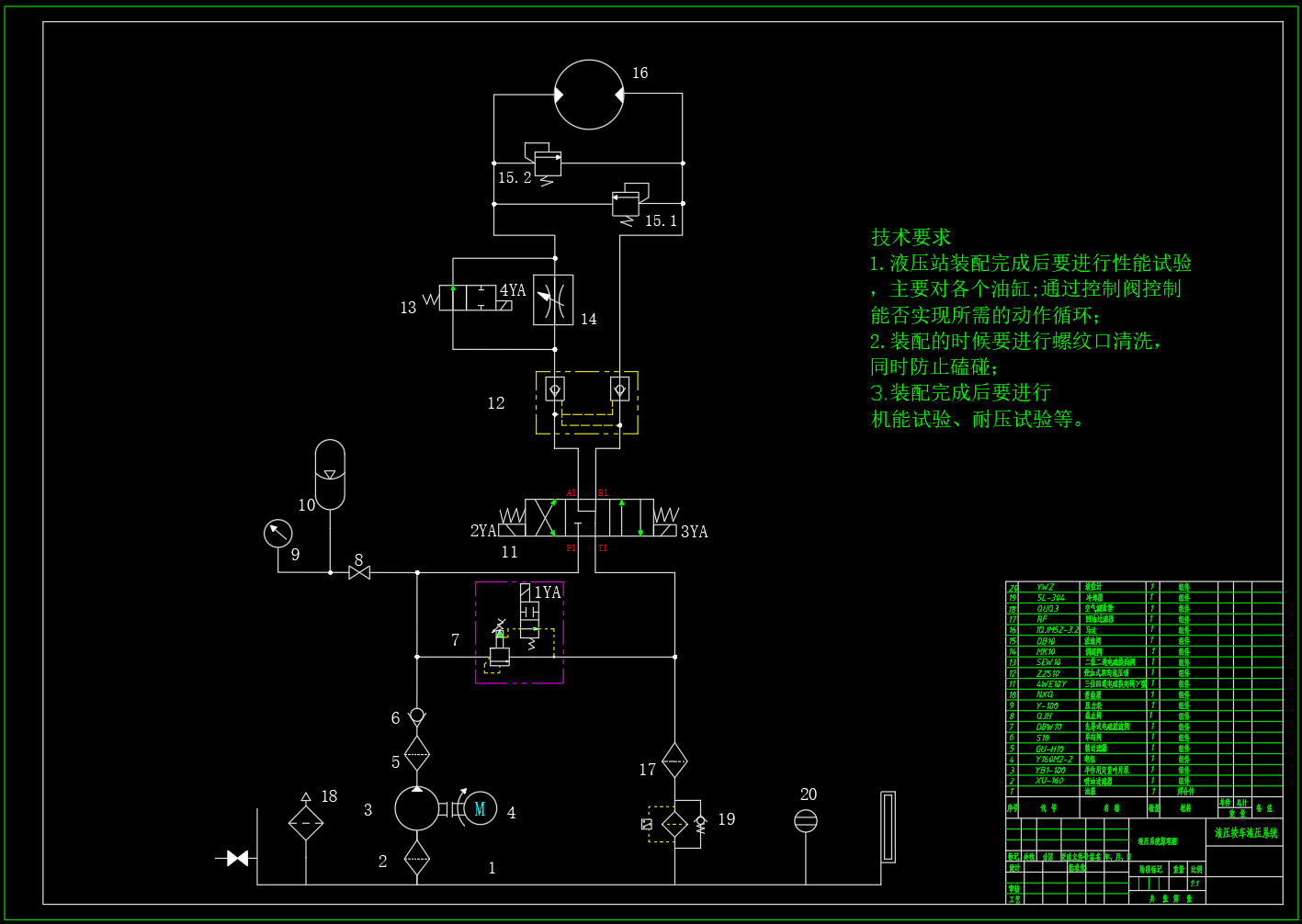

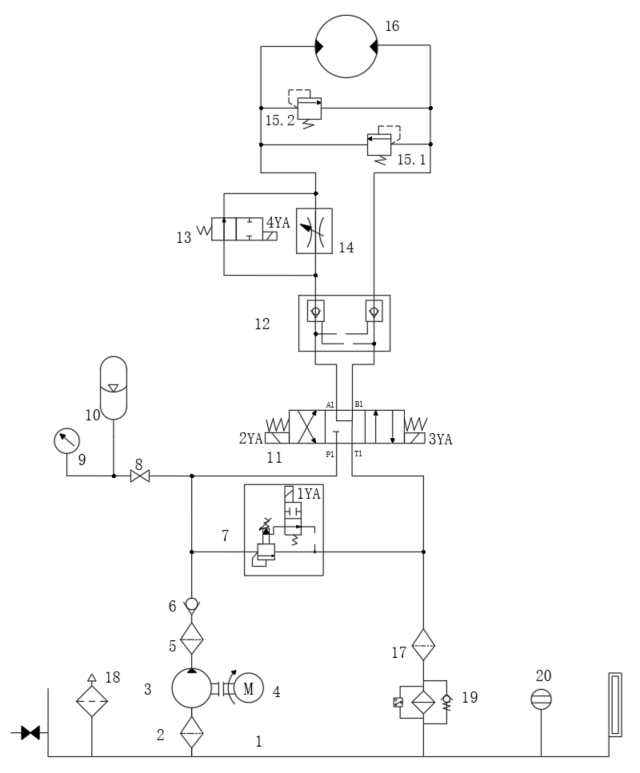

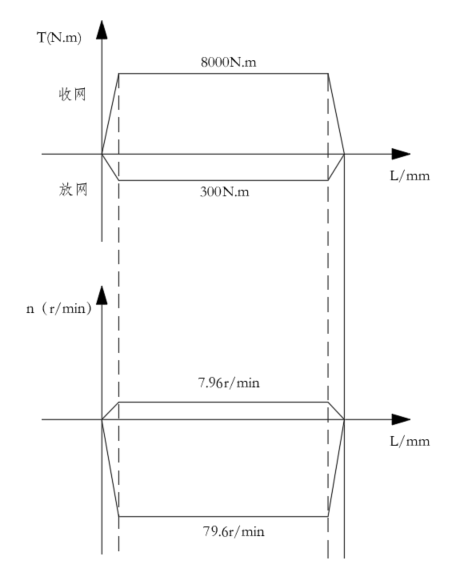

设计液压绞车液压系统，绞车能实现正反向牵引与制动，最大牵引力8吨，最大牵引速度5m/min，牵引速度与牵引力均可无级调节，制动力矩不小于2倍的牵引力矩。系统最大工作压力：12MPa 系统最大工作流量：80L/min 最大牵引力为：80000N 空载牵引力为：3000N（未知，设定）最大牵引线速度：v=5m/min；最大放网线速度：v=50m/min（未知，设定）卷平均直径:D=200mm 底座重:2T 制动力矩：不小于2倍的牵引力矩，设定为2T
