小型液压机液压系统（1）（ID:1525331）

设备部件 / 液压气动元件 / 小型液压机液压系统（1）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17239833642799.zip	2.78M
2	1.png	38.46K
3	2.png	26.51K
4	3.png	91.76K

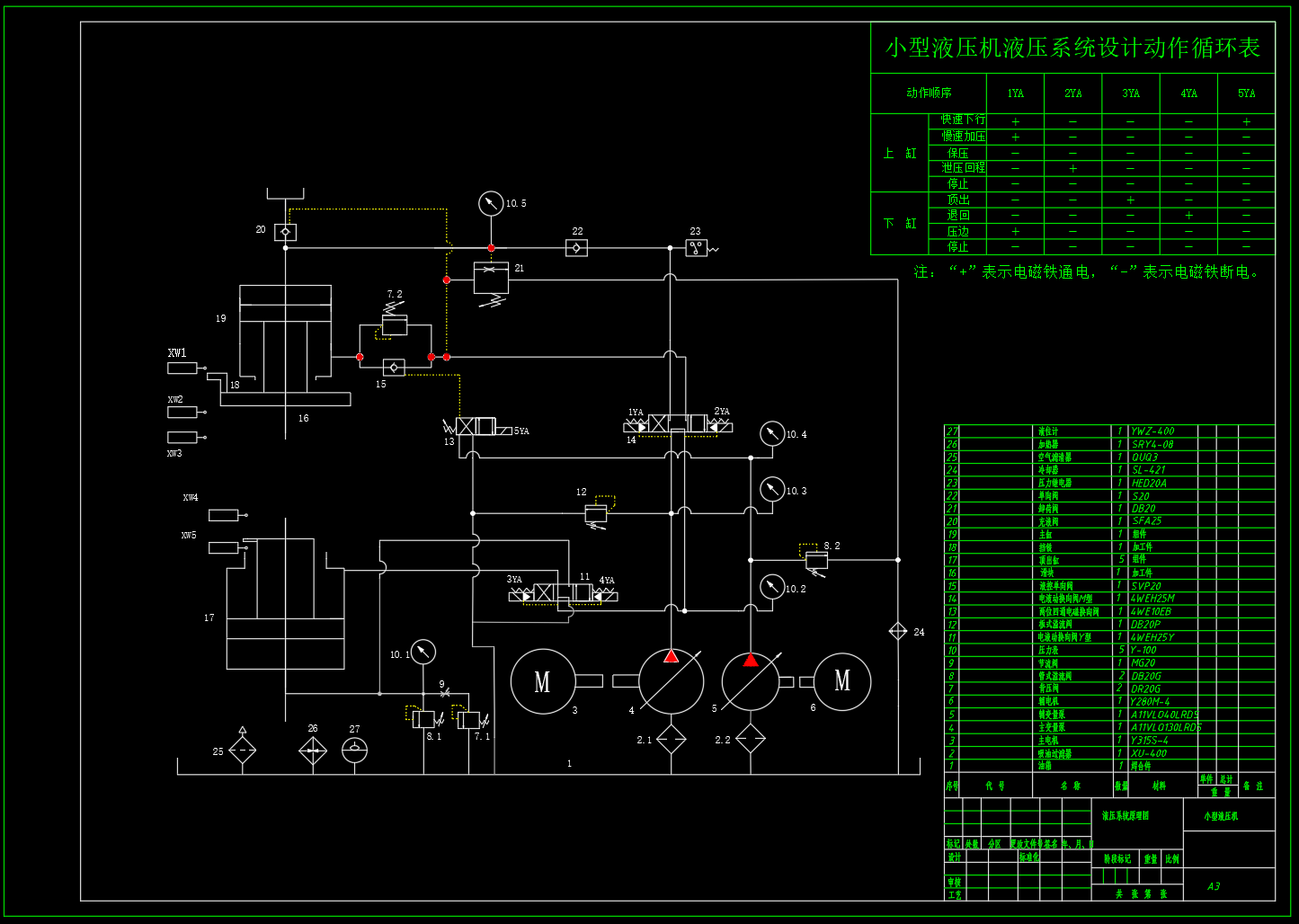

5	小型液压机液压系统原理图-A3.dwg	225.95K
6	小型液压机课程设计说明书（1）.doc	2.50M
7	屏幕截图2024-08-18201202.png	175.89K
8	屏幕截图2024-08-18201243.png	42.74K
9	屏幕截图2024-08-18201257.png	31.13K

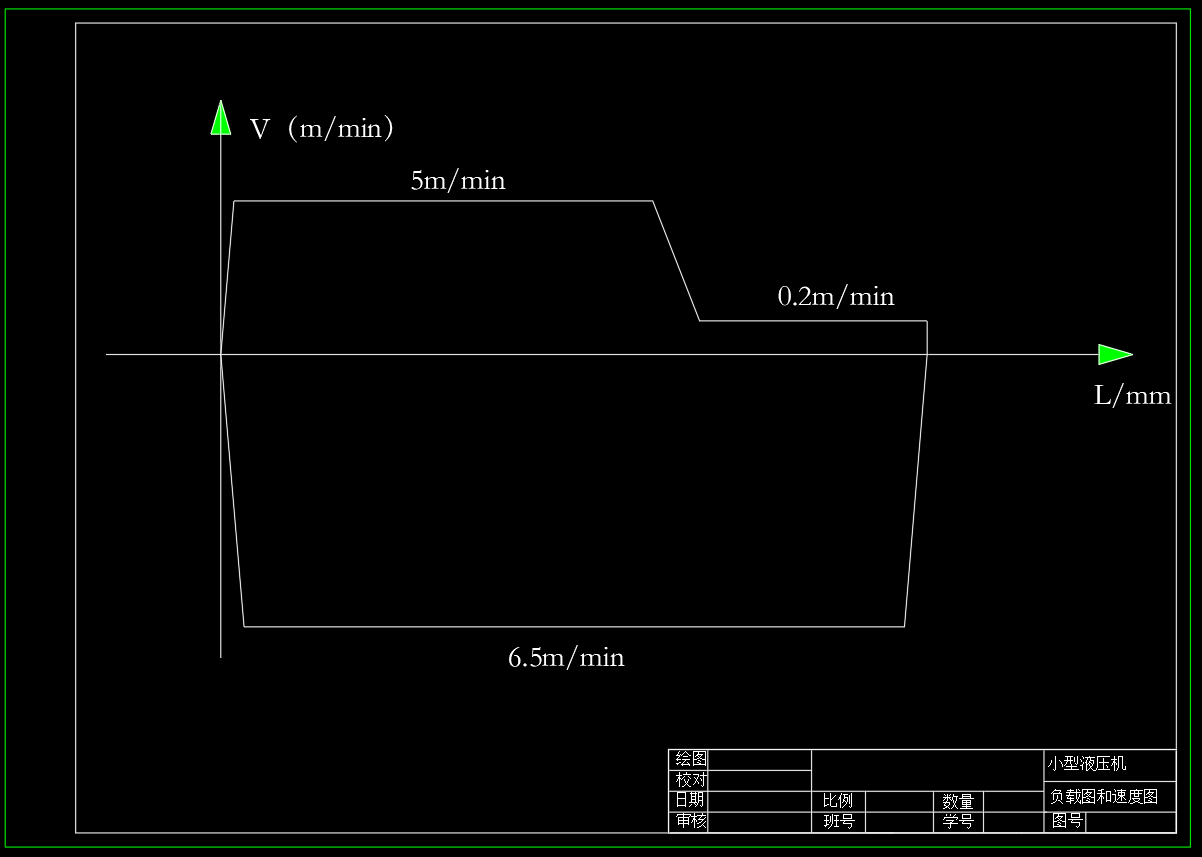

10	负载图和速度图-A3.dwg	186.75K

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 673

粉丝: 63

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：2.85M

所需金币：300

上传时间：2024-08-18 20:16:18

是否可编辑：可修改，包括参数

版本：AutoCAD 2021

标签

液压机

液压系统

图纸简介

设计小型压机的液压系统，要求完成的工作循环为快速下降－慢速压制－保压延时－快速退回－原位停止。最大压制力为150KN，移动部件自重G=2000N，移动时摩擦力为1000N，快速下降时速度为5m/min=0.083m/s，慢速压制时最大速度为0.2m/min=0.0033m/s，快退时速度为6.5m/min=0.11m/s，设系统中压机的上升、下降加速时间为0.2秒，保压延时采用时间继电器控制。
