三轴伺服模具取料机械手CAD（ID:1525333）
0.png)
0.png)
0.png)
0.png)
0.png)

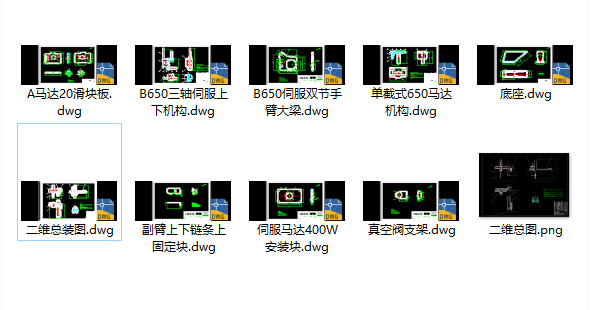

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17239835293040.rar | 636.81K |
| 2 | A马达20滑块板.dwg | 99.27K |
| 3 | B650三轴伺服上下机构.dwg | 142.86K |
| 4 | B650伺服双节手臂大梁.dwg | 69.91K |
| 5 | 二维总装图.dwg | 302.79K |
| 6 | 伺服马达400W安装块.dwg | 59.25K |
| 7 | 副臂上下链条上固定块.dwg | 60.50K |
| 8 | 单截式650马达机构.dwg | 106.09K |
| 9 | 底座.dwg | 61.10K |
| 10 | 真空阀支架.dwg | 57.44K |
此图纸下载需要800金币
立即下载
发布者
落后的战斗机（代做设计私信）
创作: 2929
粉丝: 67
加入时间：2021-02-23
模型信息
图纸格式：dwg
文件大小：652.1KB
所需金币：800
上传时间：2024-08-18 20:18:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介

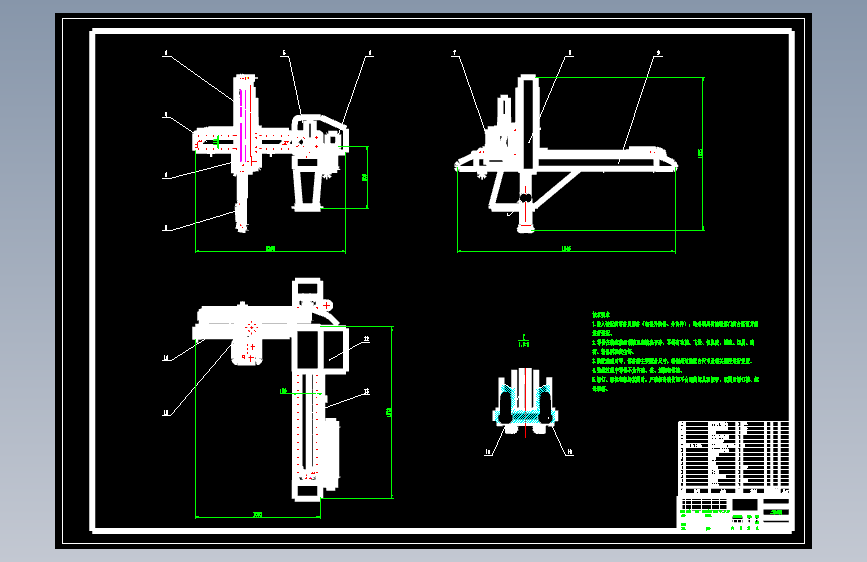

此类机械手比传统的机械手精度高，在产品取出和模内埋入等作业都是非常精准，机械手为三轴同时联动可快速的把产品从模具中取出来，该机械手传动方式为齿轮齿条，机械手治具固定在Z轴下面的固定板上，此机械手的X轴行程为1.5米Y轴为1.米Z轴为800这种行程可以实现多种注塑机的模内成型取出，这款机械手最早原于台湾由天行开发而出致今已有十多年的历史了，所以此图纸中的机械结构非常稳定可用于各种行业的机械结构运用，希望有感兴趣的朋友下载学。
