齿轮齿条式内撑夹爪CAD（ID:1525480）
0.png)
0.png)
0.png)
0.png)
0.png)

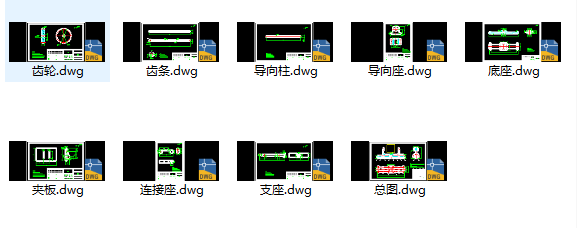

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17239884608075.rar | 432.38K |

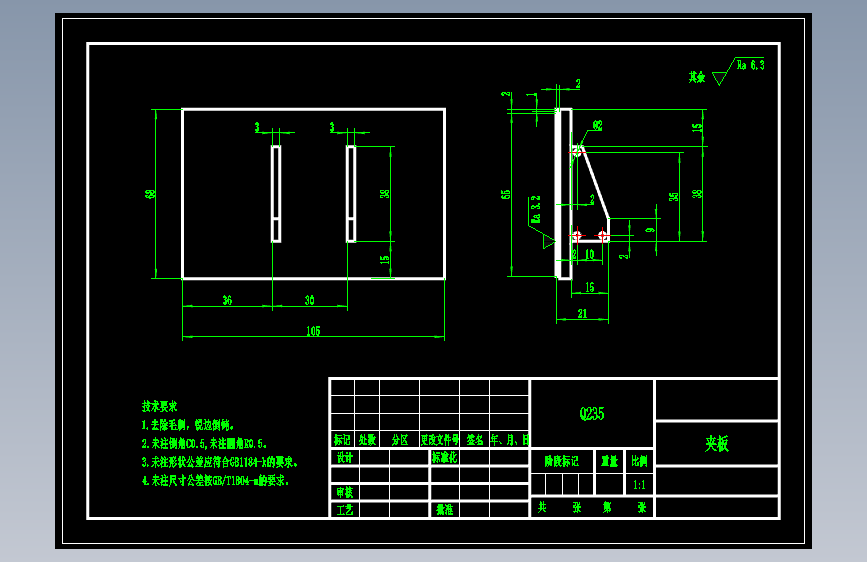

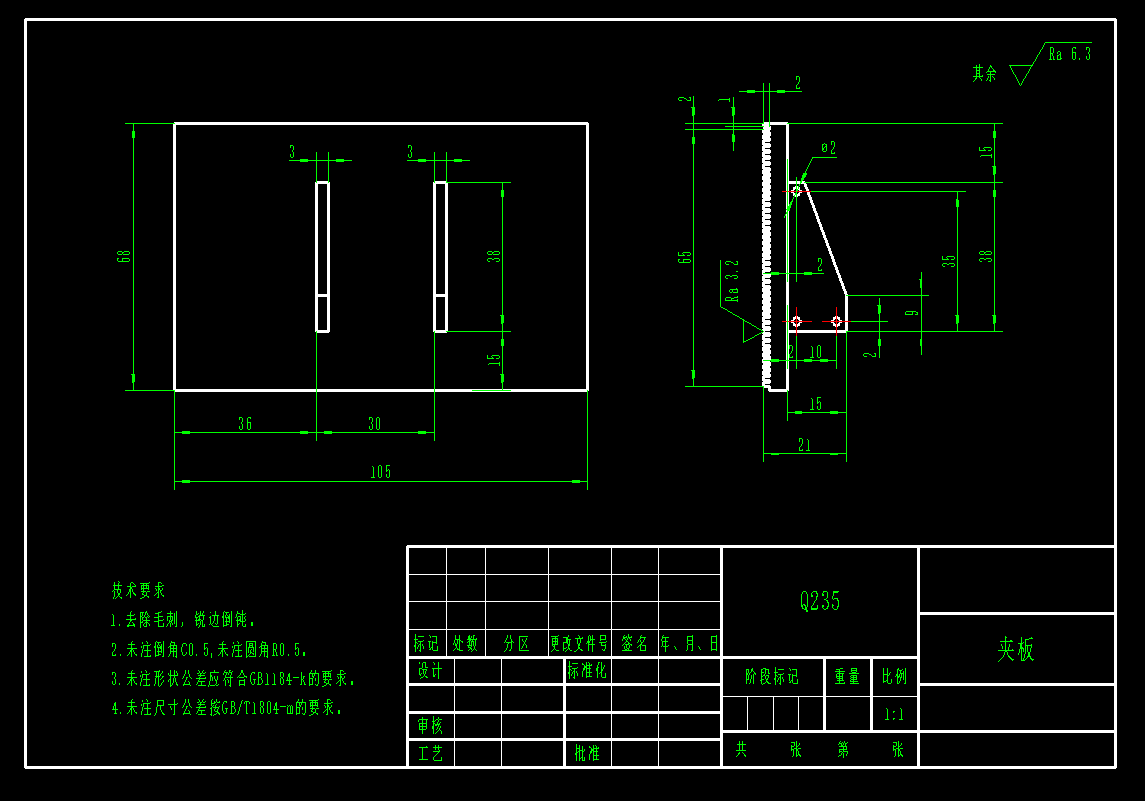

| 2 | 夹板.dwg | 64.82K |

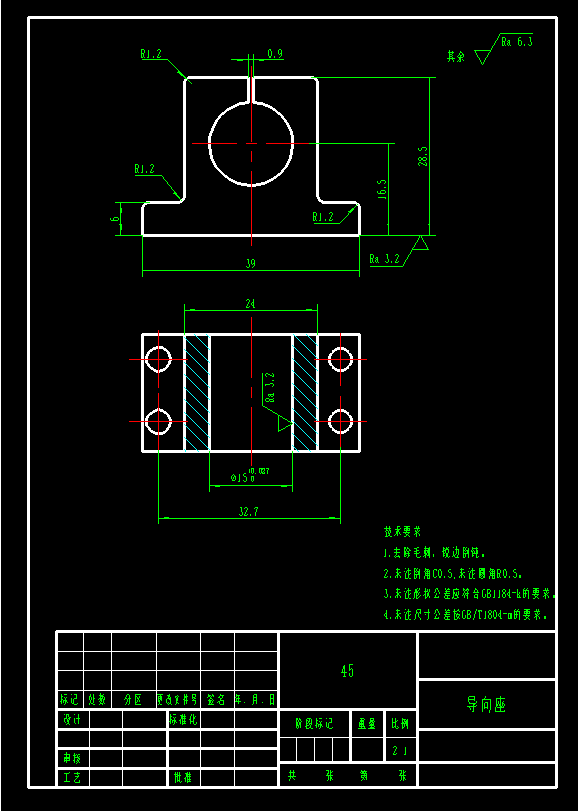

| 3 | 导向座.dwg | 56.44K |
| 4 | 导向柱.dwg | 52.44K |

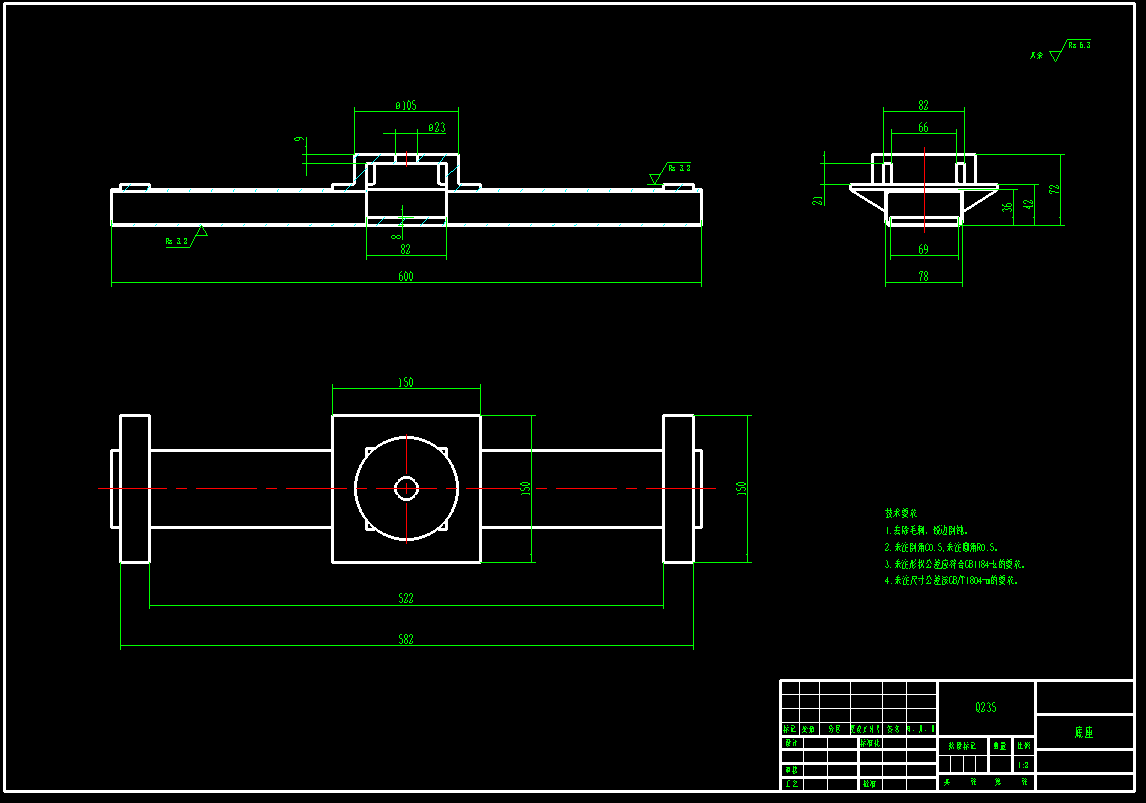

| 5 | 底座.dwg | 62.32K |

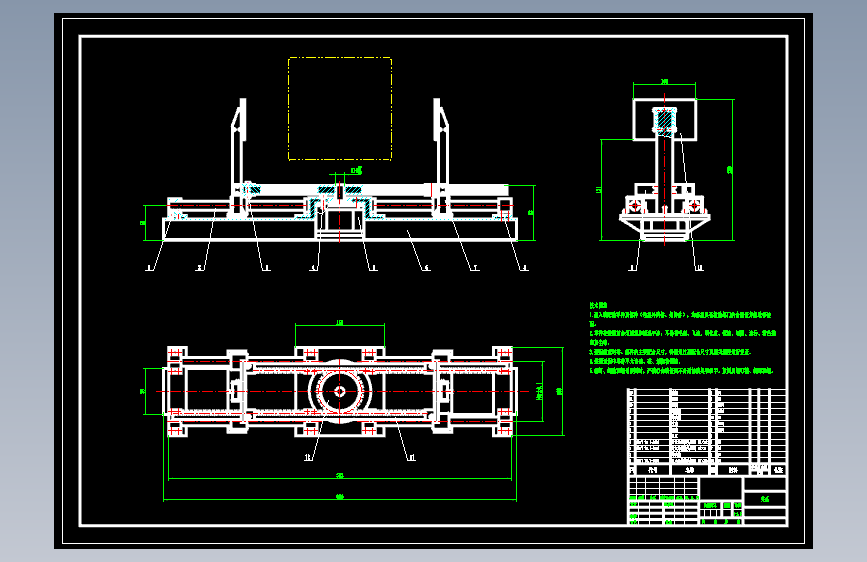

| 6 | 总图.dwg | 218.95K |

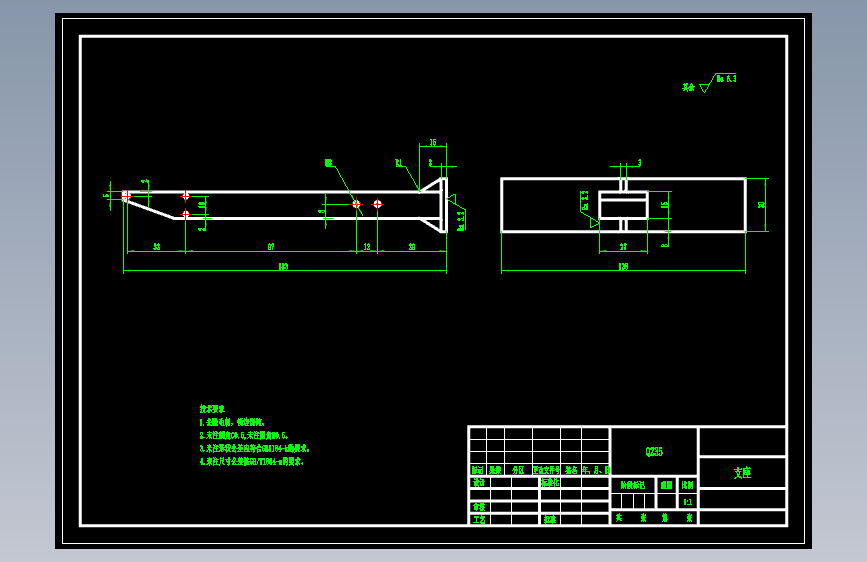

| 7 | 支座.dwg | 62.76K |
| 8 | 连接座.dwg | 61.44K |

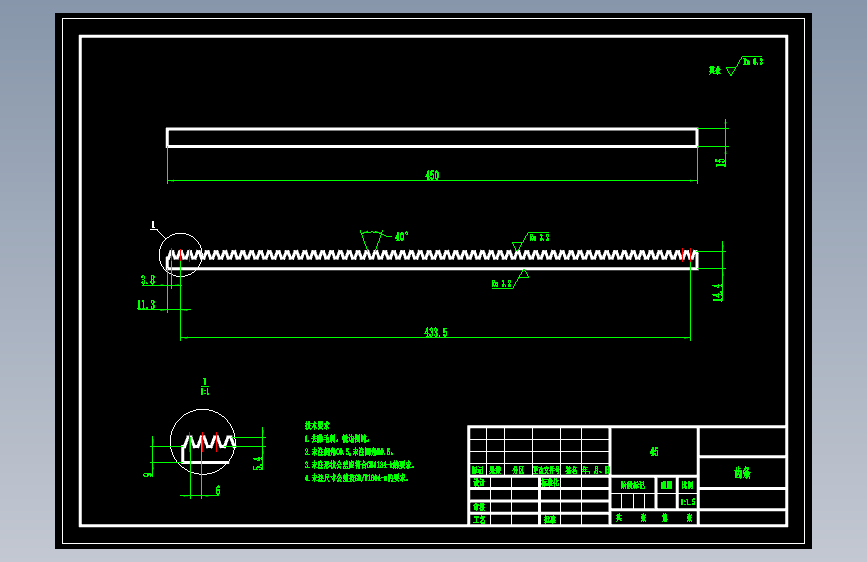

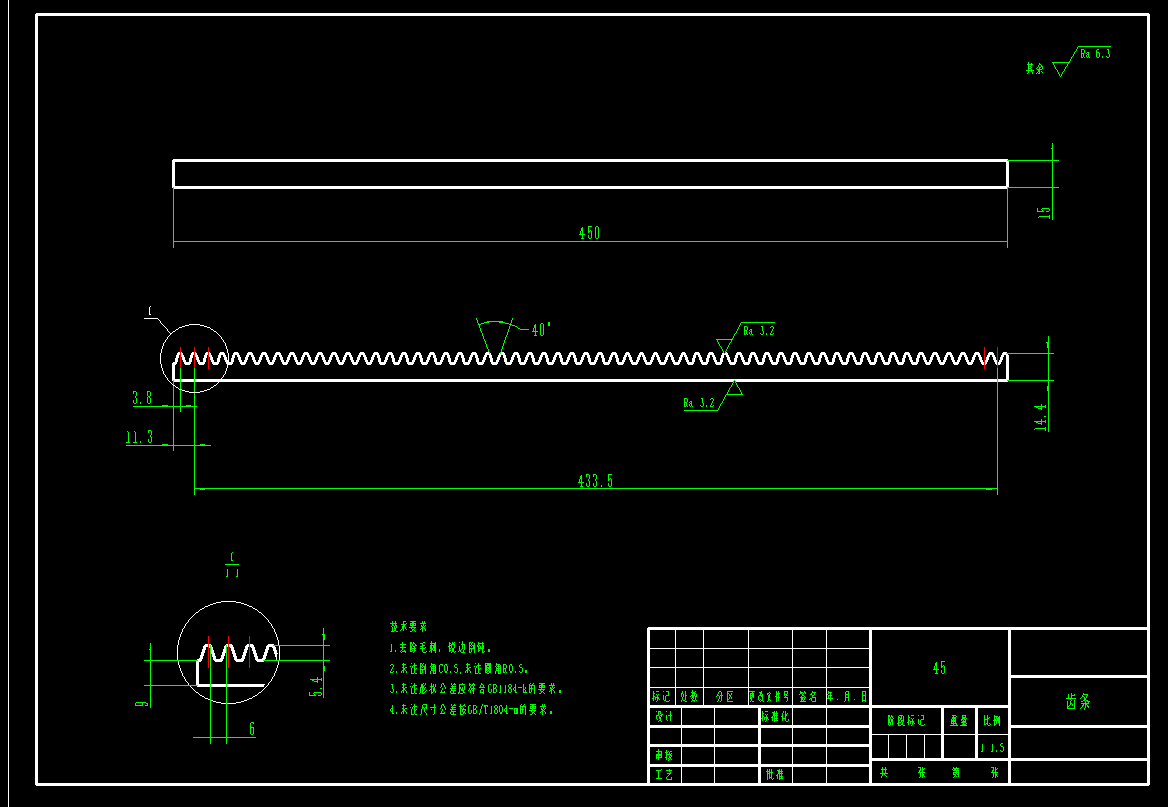

| 9 | 齿条.dwg | 63.91K |
| 10 | 齿轮.dwg | 54.12K |
此图纸下载需要600金币
立即下载
发布者
落后的战斗机（代做设计私信）
创作: 2929
粉丝: 67
加入时间：2021-02-23
模型信息
图纸格式：dwg
文件大小：442.76KB
所需金币：600
上传时间：2024-08-18 21:41:01
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
此设计为齿轮齿条式内撑夹爪，该技术运用了齿轮齿条传动的原理，对中夹紧装置对中精度高，刚度足够，可以避免加工中容易产生的振动等问题。在具体方案中，上齿条、传动轮、下齿条被安装在箱体内的同一平面上，下齿条的齿面朝上，上齿条的齿面朝下，分别与传动轮啮合，传动轮仅能绕着中心轴转动。
