齿轮齿条式内撑夹爪（ID:1525504）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17239885496541.rar | 2.51M |
| 2 | Part1.sldprt | 22.19K |
| 3 | Part10.SLDPRT | 113.90K |
| 4 | Part13.SLDPRT | 153.74K |
| 5 | part14.SLDPRT | 288.21K |
| 6 | Part6.SLDPRT | 328.08K |
| 7 | Part7.SLDPRT | 117.65K |
| 8 | Part8.SLDPRT | 62.75K |
| 9 | Part9.SLDPRT | 128.76K |
| 10 | 内六角半圆头螺钉M3×8-W.SLDASM | 90.82K |
| 11 | 内六角半圆头螺钉M3×8SUS304.SLDPRT | 114.11K |
| 12 | 平垫M3发黑.SLDPRT | 63.72K |
| 13 | 弹垫M3发黑.SLDPRT | 73.40K |
| 14 | 弹垫平垫.SLDASM | 74.15K |
| 15 | 电机01.SLDPRT | 172.30K |
| 16 | 齿条A.SLDPRT | 178.55K |
| 17 | 齿条夹爪.SLDASM | 594.12K |
| 18 | 齿轮A.SLDPRT | 127.18K |
此图纸下载需要400金币
立即下载
发布者
落后的战斗机（代做设计私信）
创作: 2918
粉丝: 67
加入时间：2021-02-23
模型信息
图纸格式：sldprt,sldasm
文件大小：2.57M
所需金币：400
上传时间：2024-08-18 21:42:30
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2023
标签
图纸简介

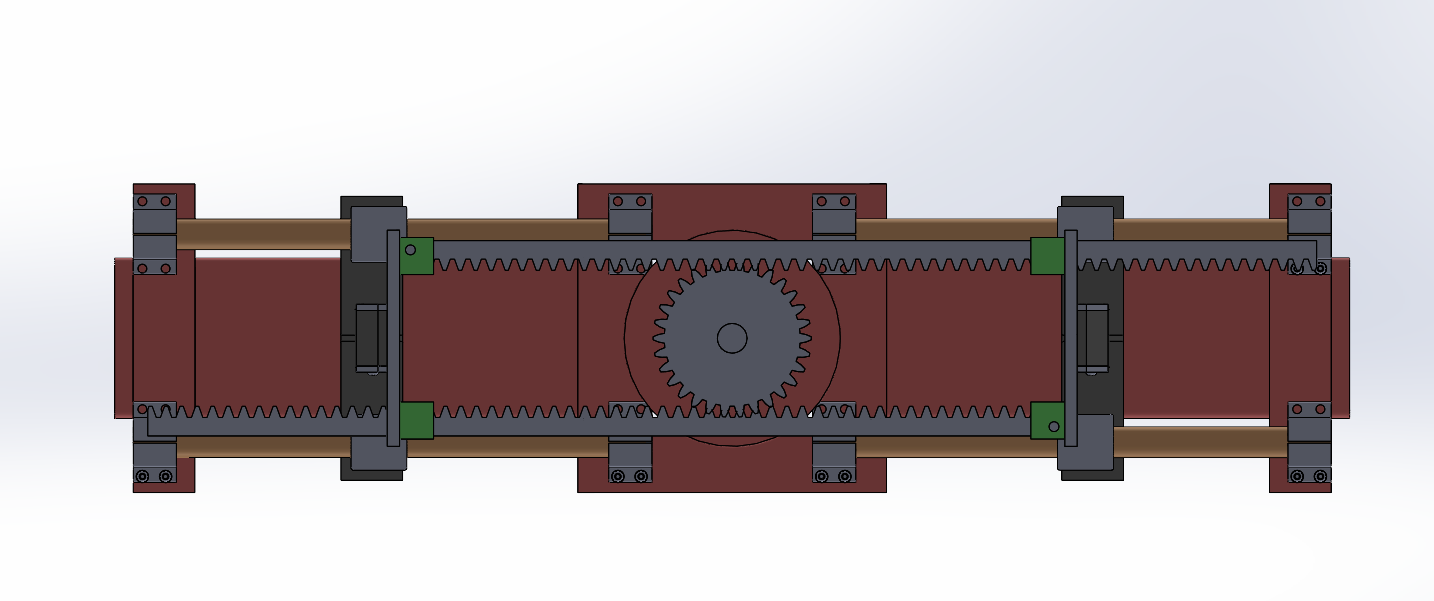

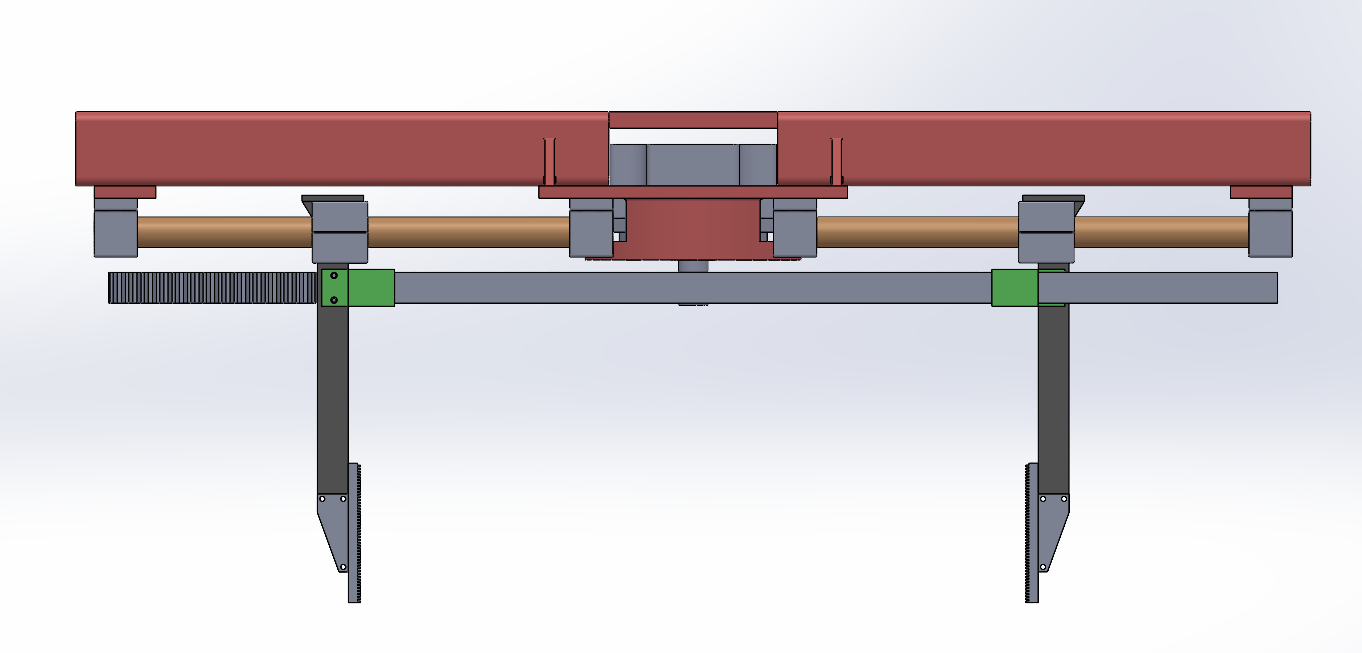

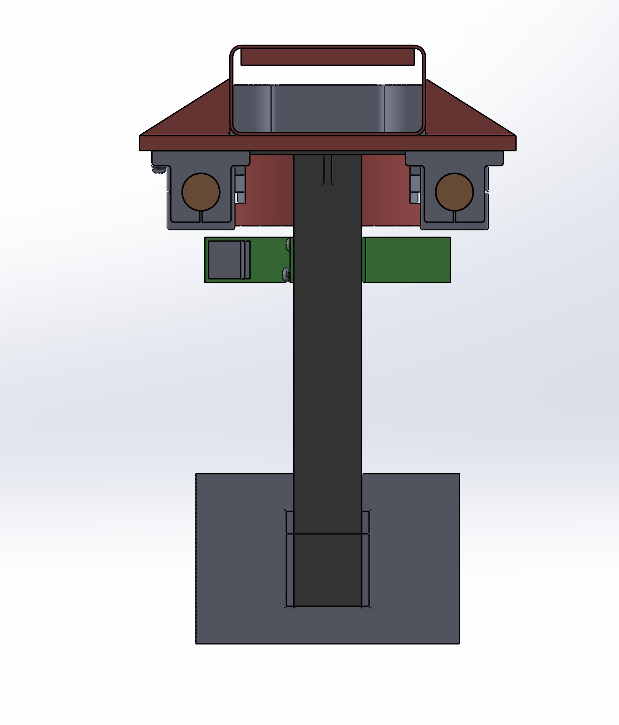

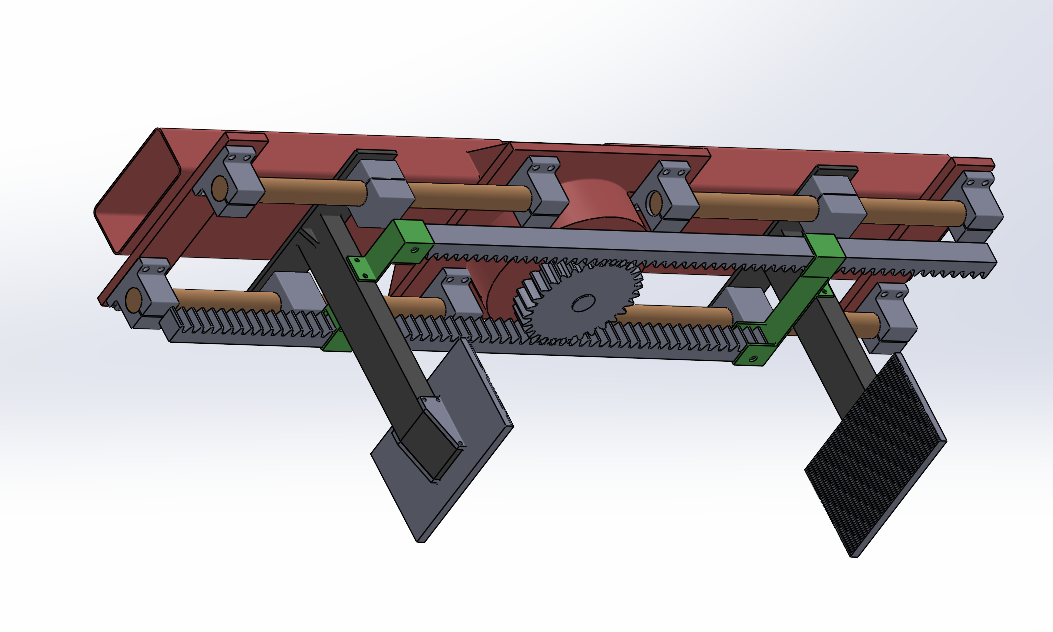

此设计为齿轮齿条式内撑夹爪，该技术运用了齿轮齿条传动的原理，对中夹紧装置对中精度高，刚度足够，可以避免加工中容易产生的振动等问题。在具体方案中，上齿条、传动轮、下齿条被安装在箱体内的同一平面上，下齿条的齿面朝上，上齿条的齿面朝下，分别与传动轮啮合，传动轮仅能绕着中心轴转动。
