模型信息
图纸格式：dwg
文件大小：182.88KB
所需金币：40
上传时间：2024-08-19 10:22:45
是否可编辑：可修改，包括参数
版本：AutoCAD
标签
图纸简介
该钢结构工程梁(翼缘,腹板)均采用Q345,梁梁端头板采用Q345，除特别注明外,所有结构用加劲板,连接板一律为8mm厚,均采用Q345.该钢结构工程采用进口JIS F10T扭剪型高强螺栓,或国标10.9级扭剪型高强螺栓,高强螺栓接合面需将浮锈,油渍,涂料及其他附着物完全去除始可安装.

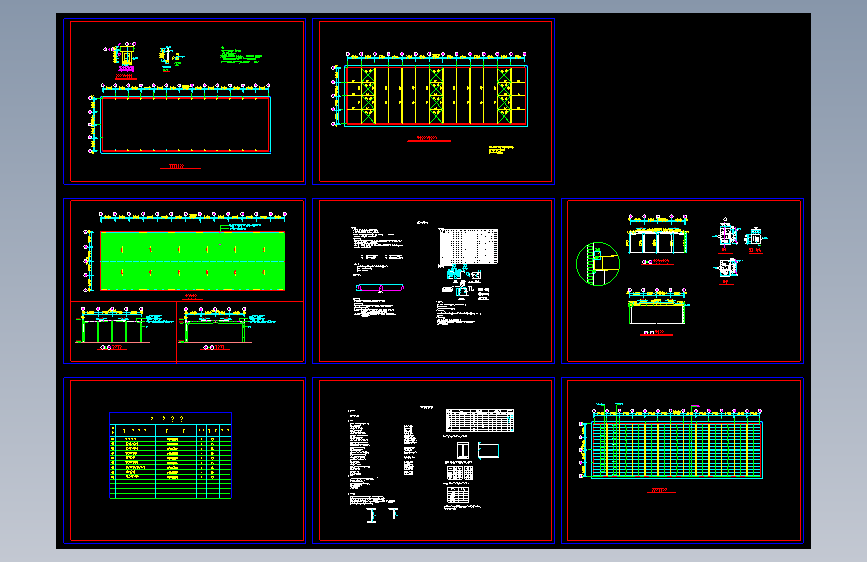

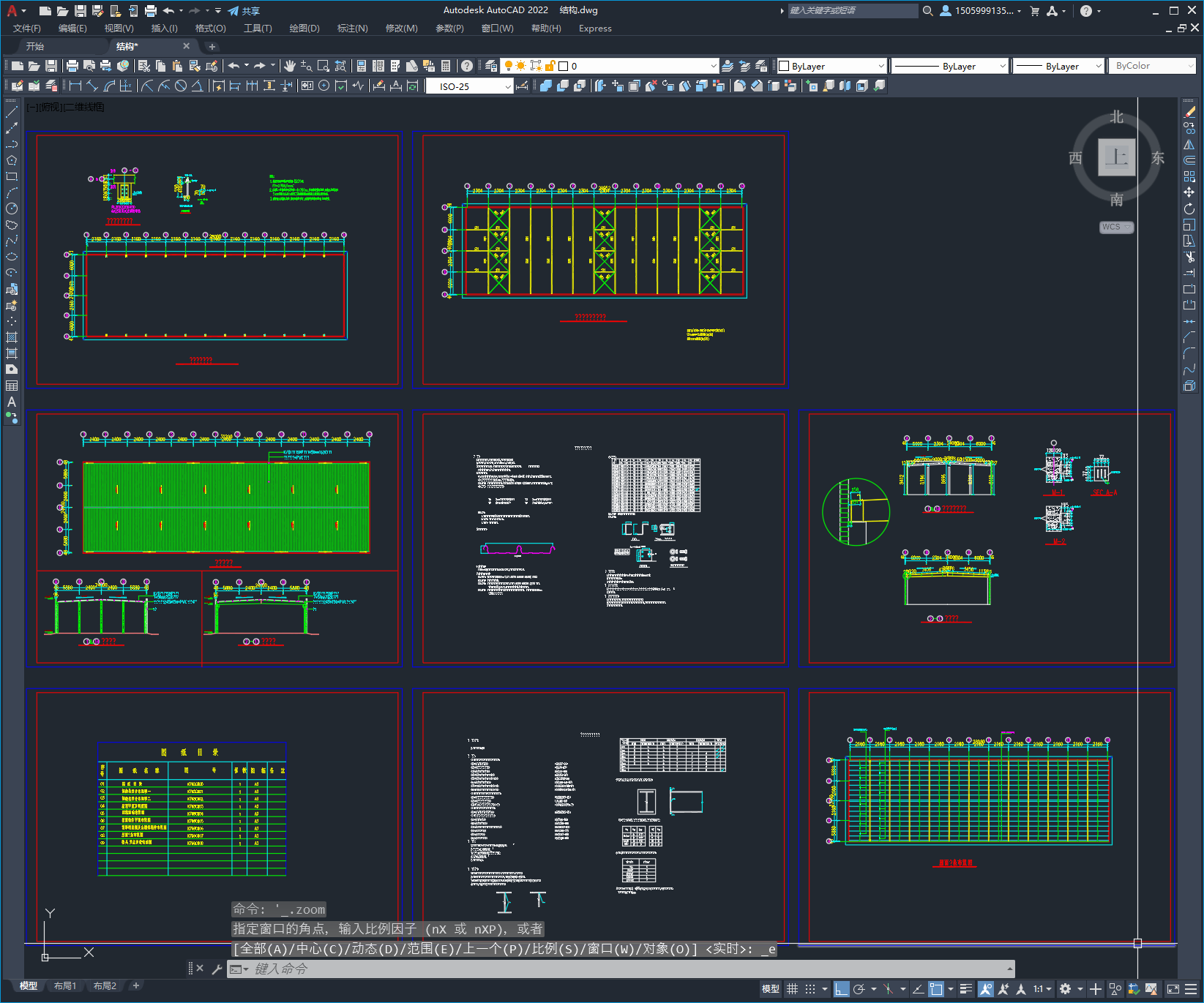

图 纸 目 录 钢结构设计总说明一 钢结构设计总说明二
屋顶平面及剖面图 屋顶平面及剖面图 预埋螺栓布置图

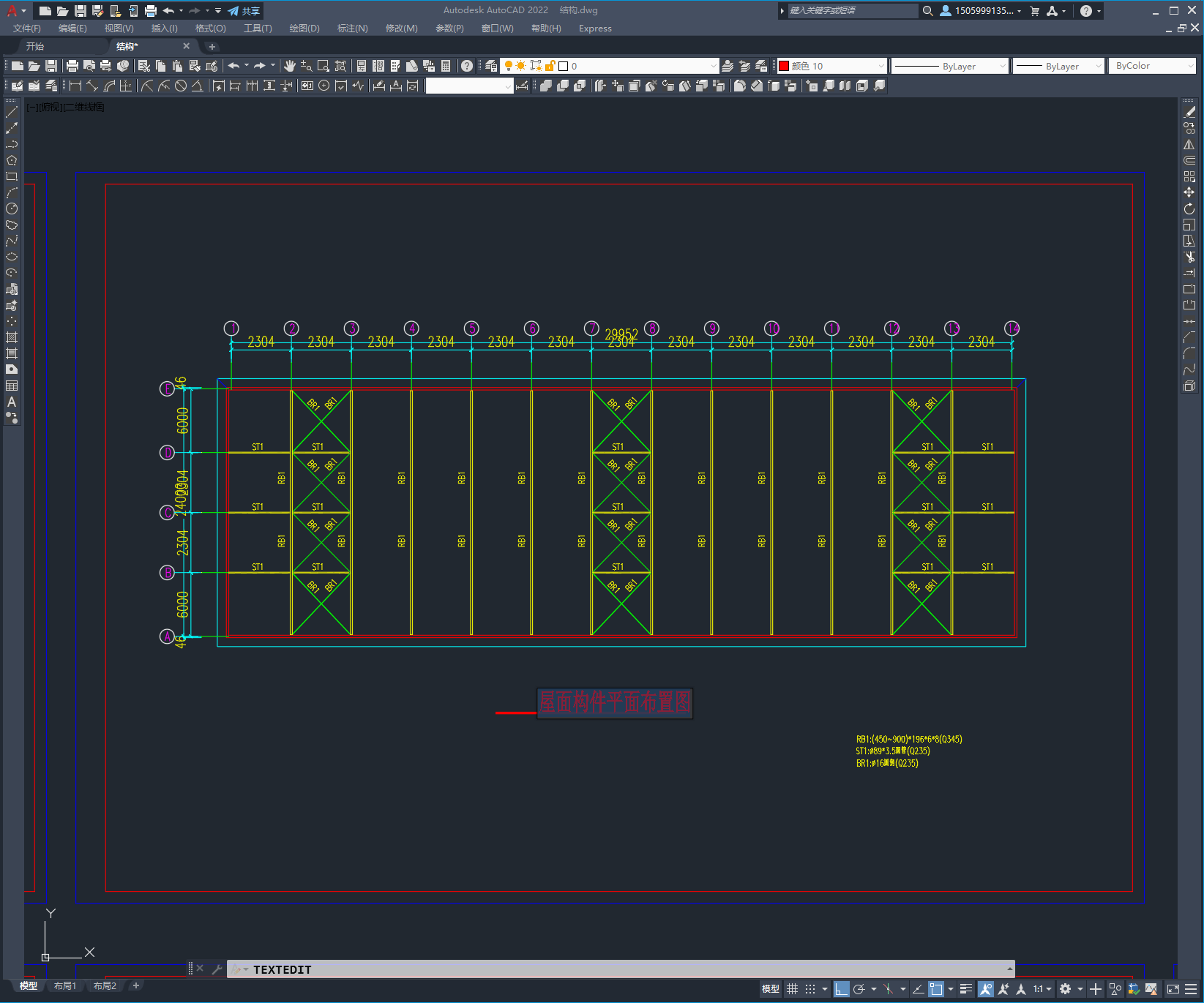

屋面构件平面布置图 钢架剖面图及山墙预埋件布置图

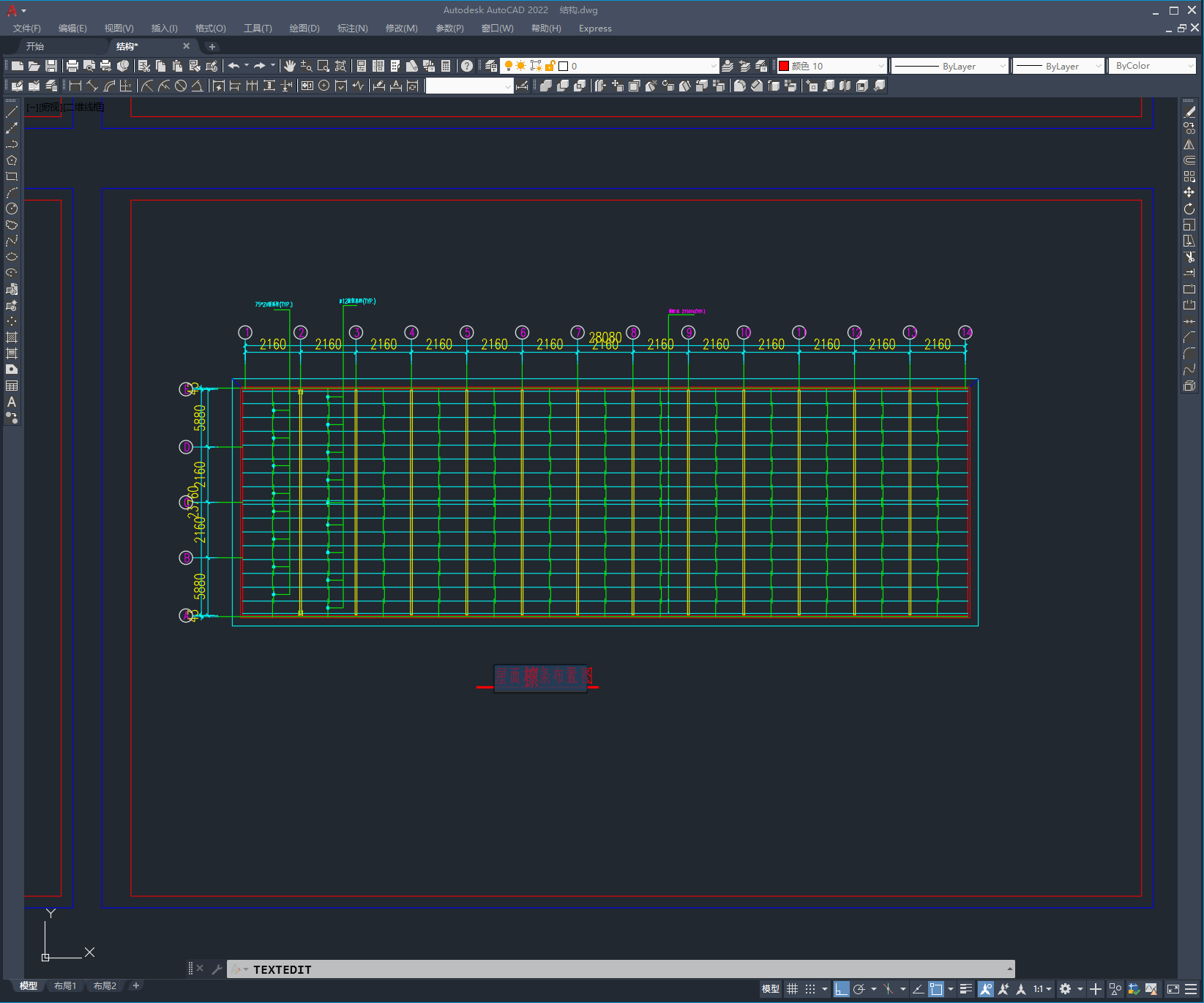

屋面檩条布置图 接头.节点及收边详图
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。

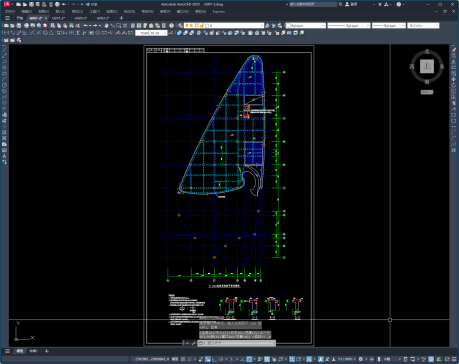

![[四川]2层框架新闻赛事中心结构施工图（屋盖网架）](https://html.lazystones.com/lazy/uploads/20250206/f9fe5beb07dae9dfefd8e199692cbc1e_0_364.png)
