Z1826-锥齿轮座设计钻孔夹具含详细设计资料三维UG10.0无参+CAD+说明书（ID:1528515）

设备部件 / 传动部件 / Z1826-锥齿轮座设计钻孔夹具含详细设计资料三维UG10.0无参+CAD+说明书

©非原创

平面图

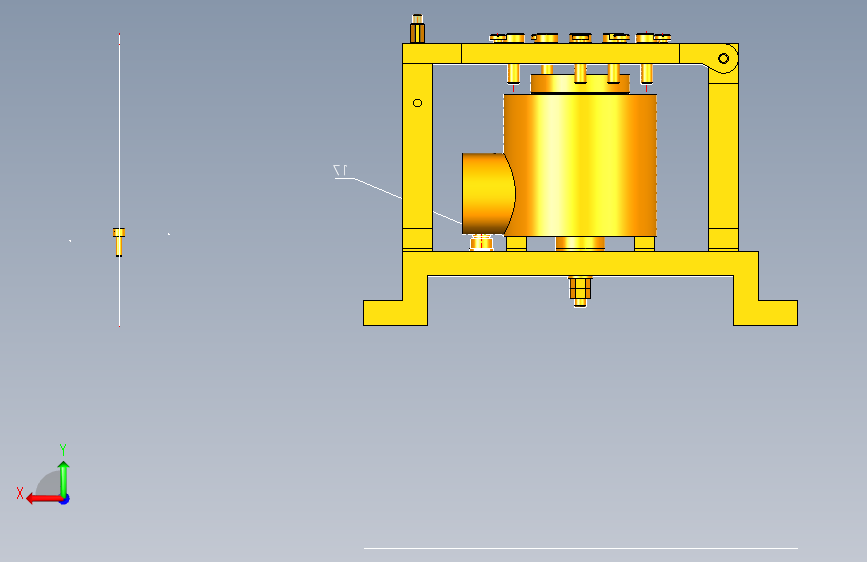

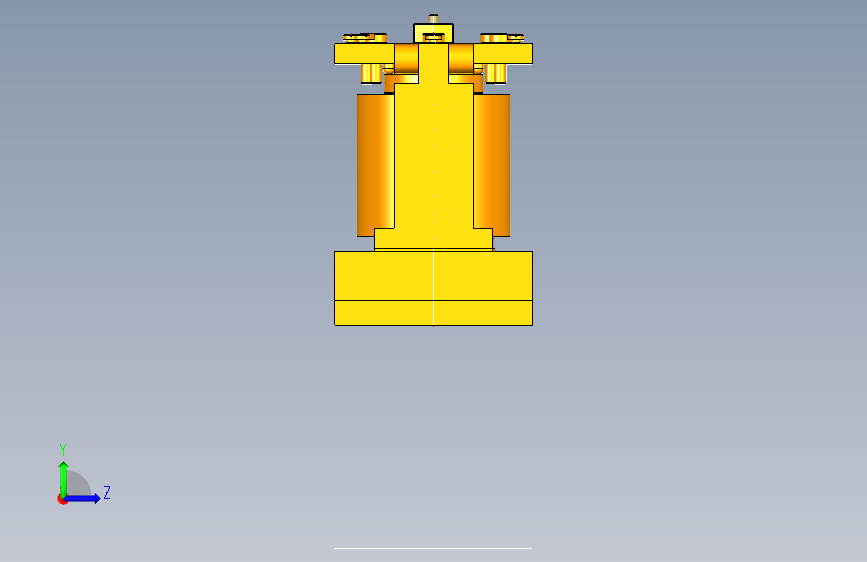

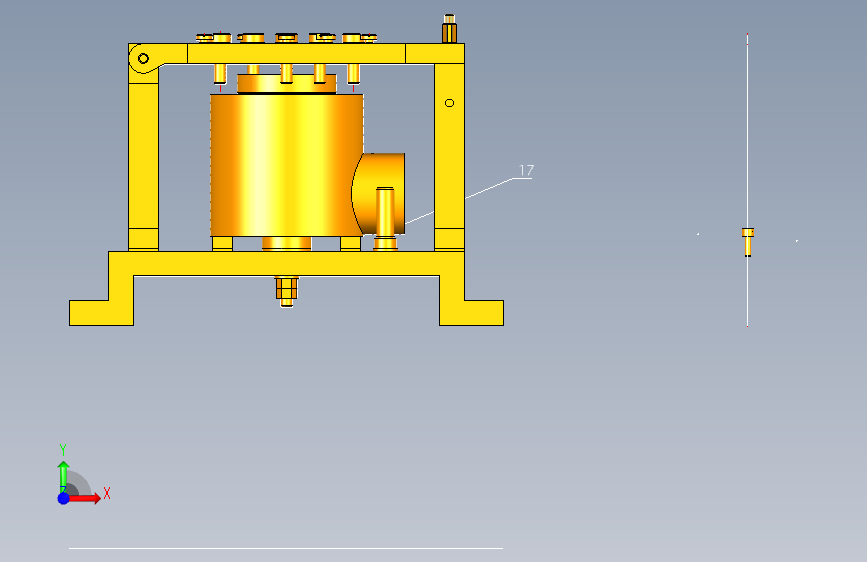

3D视图

文件列表

Z1826-锥齿轮座设计钻孔夹具含详细设计资料三维UG10.0无参+CAD+说明书

#	文件名称	文件大小
1	17241513222061.zip	8.72M

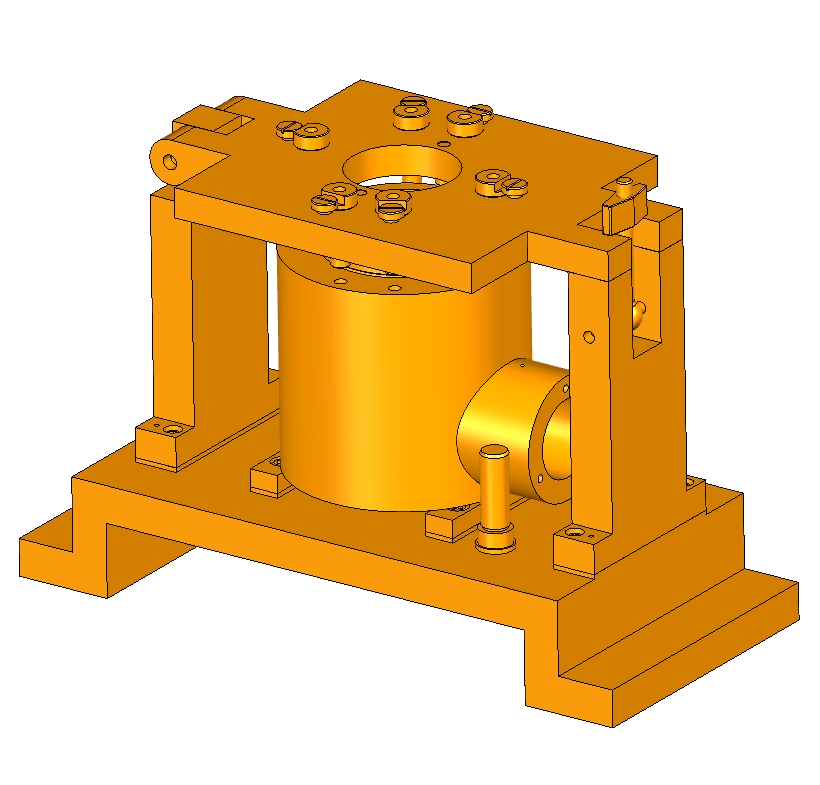

2	0微信截图_20240812110908.png	163.07K

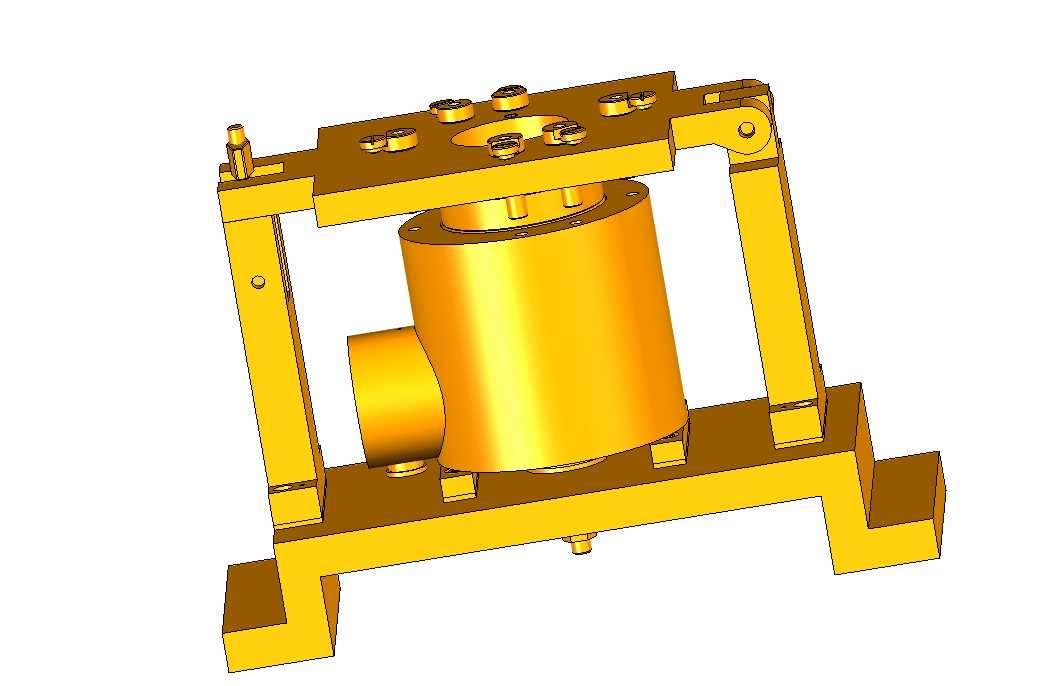

3	0微信截图_20240812110916.png	167.89K

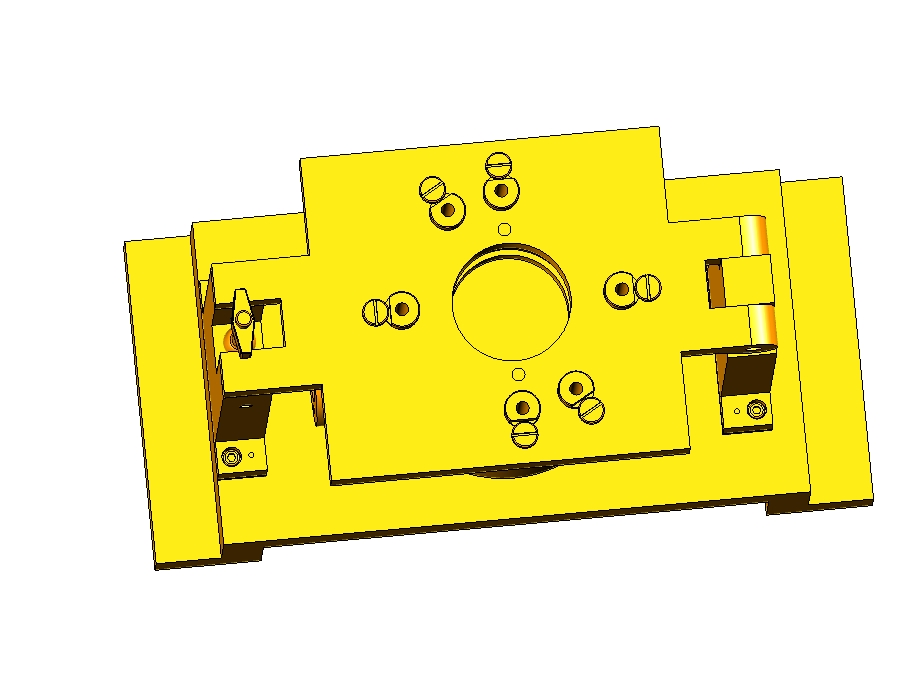

4	0微信截图_20240812110918.png	122.64K

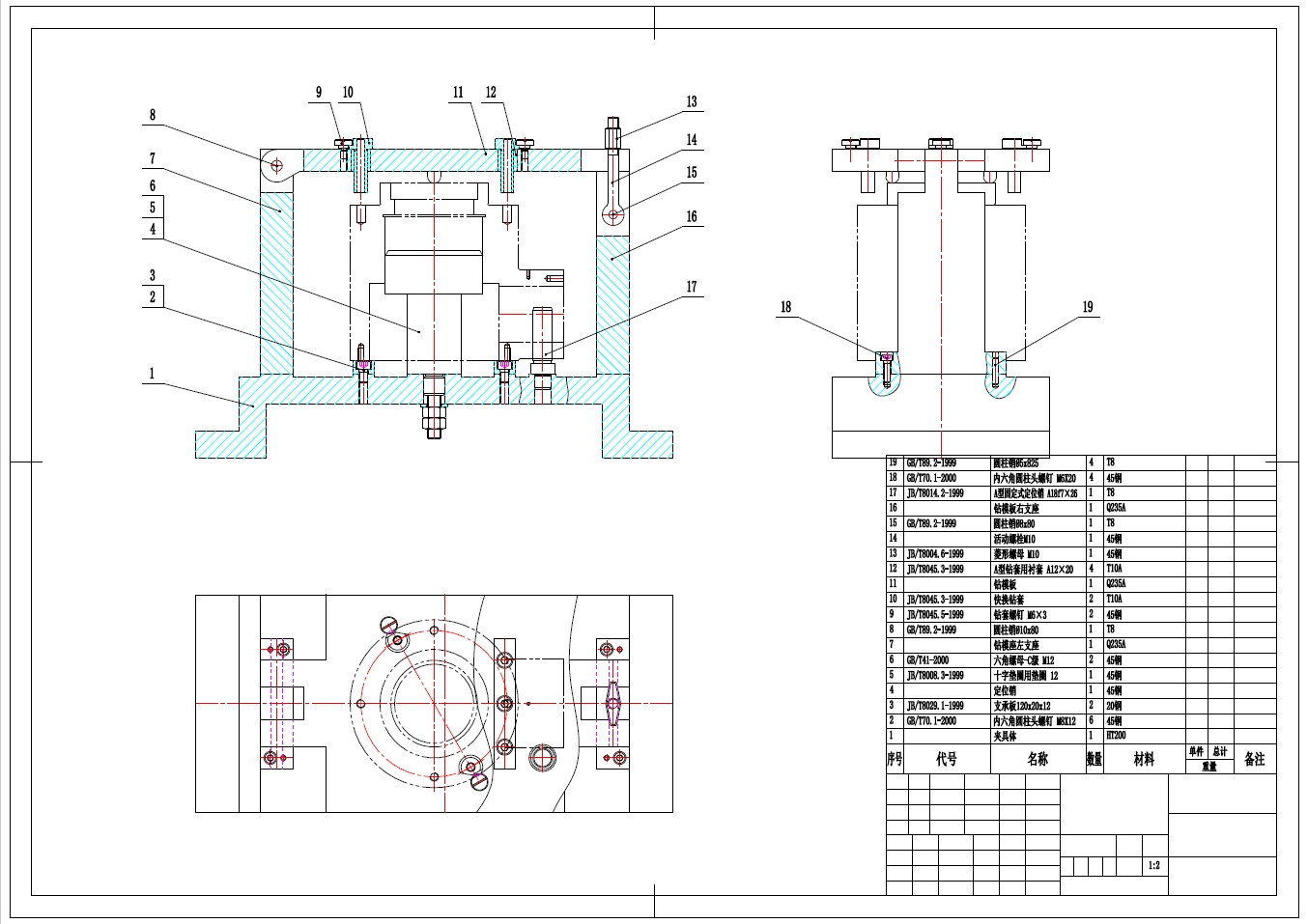

5	0微信截图_20240812194747.png	302.19K
6	0微信截图_20240812194757.png	231.20K

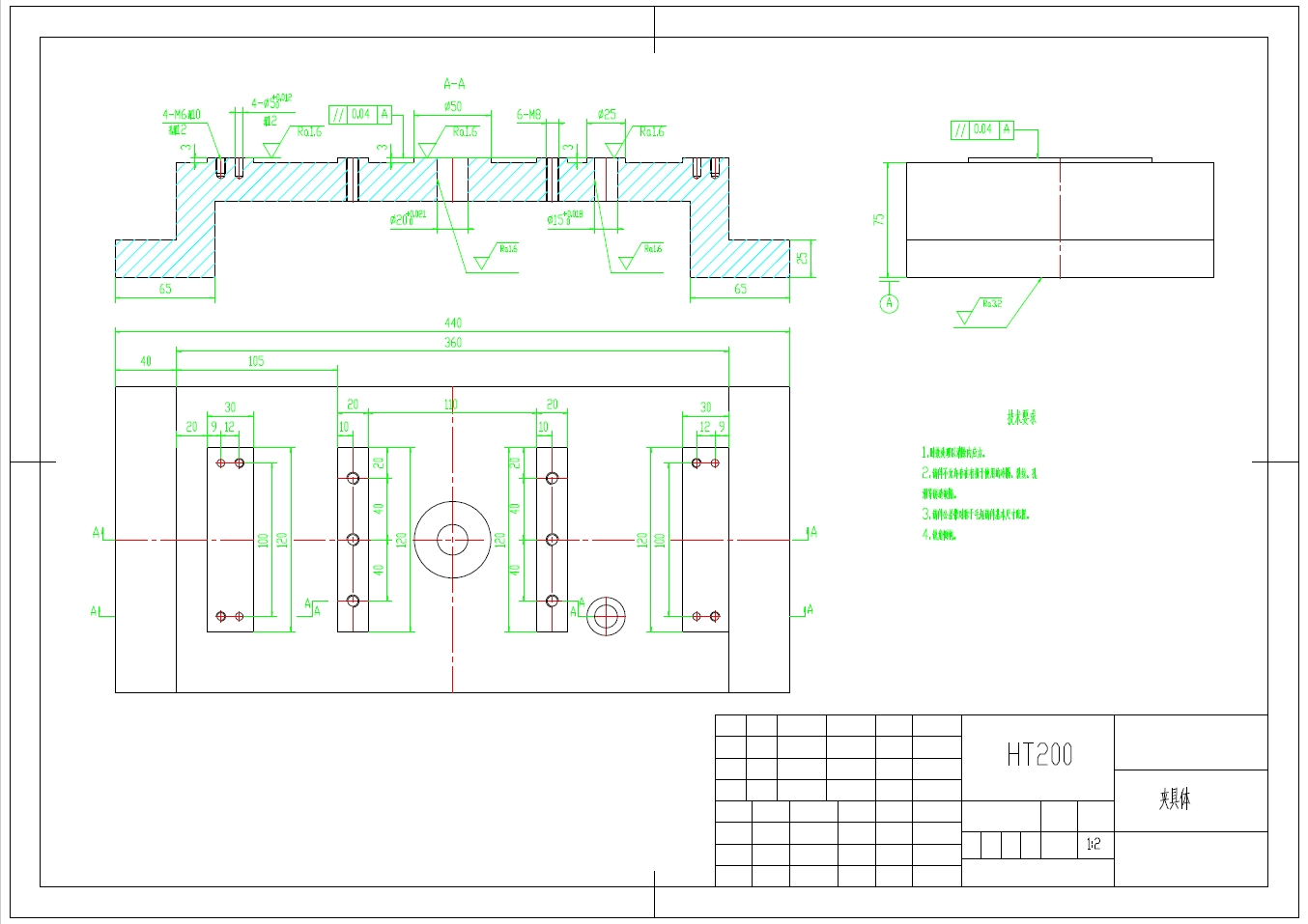

7	0微信截图_20240812194801.png	256.95K

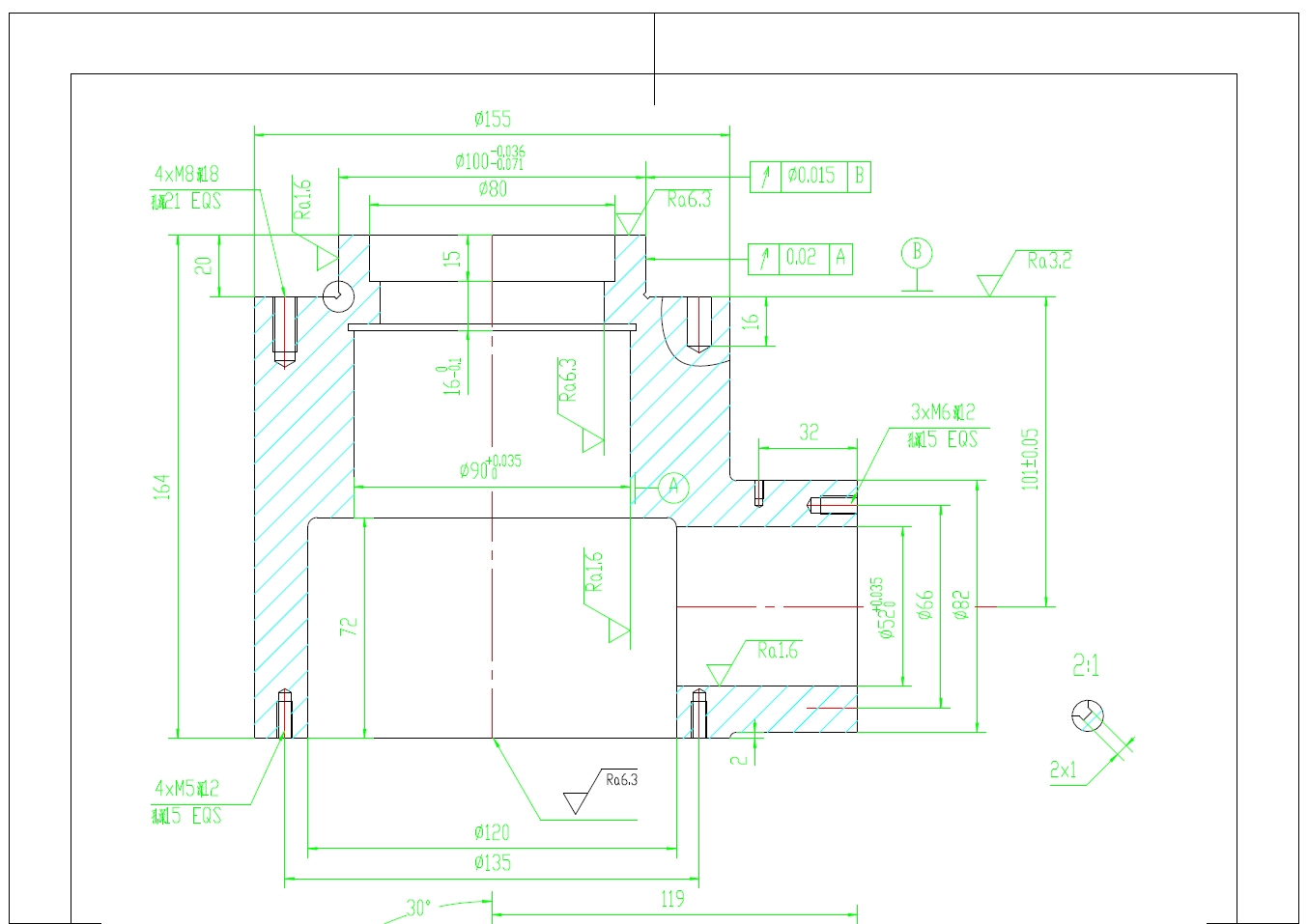

8	0微信截图_20240812194804.png	246.19K
9	0微信截图_20240812194809.png	180.87K
10	3-钻2-φ8孔.zip	1.47M
11	A2-装配图.dwg	142.87K
12	A2-装配图.log	7.81K
13	A3-夹具体.dwg	38.75K
14	A4-毛坯图.dwg	60.69K
15	A4-锥齿轮座.dwg	34.18K

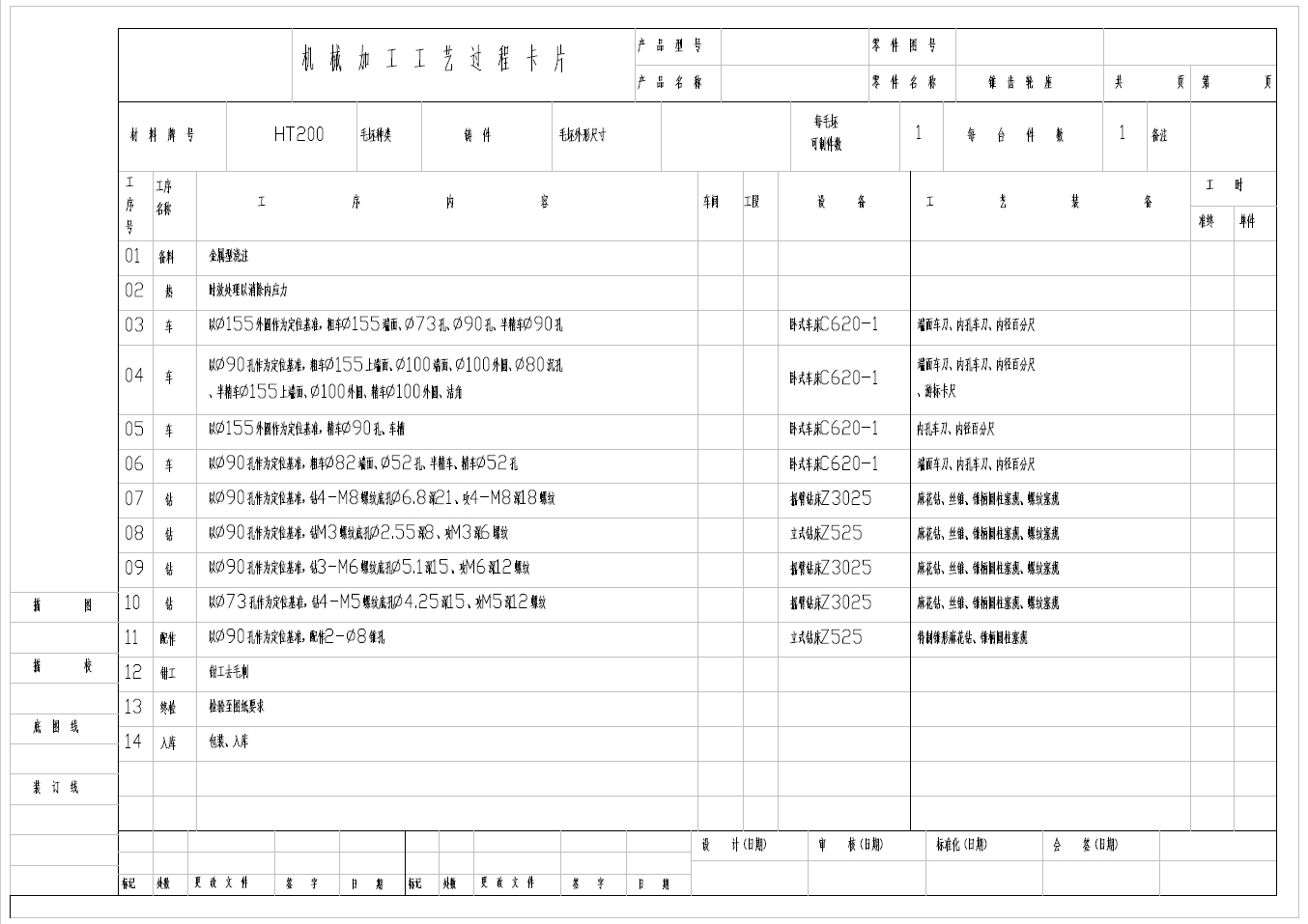

16	工艺过程卡.dwg	11.33K
17	总.prt	1.74M

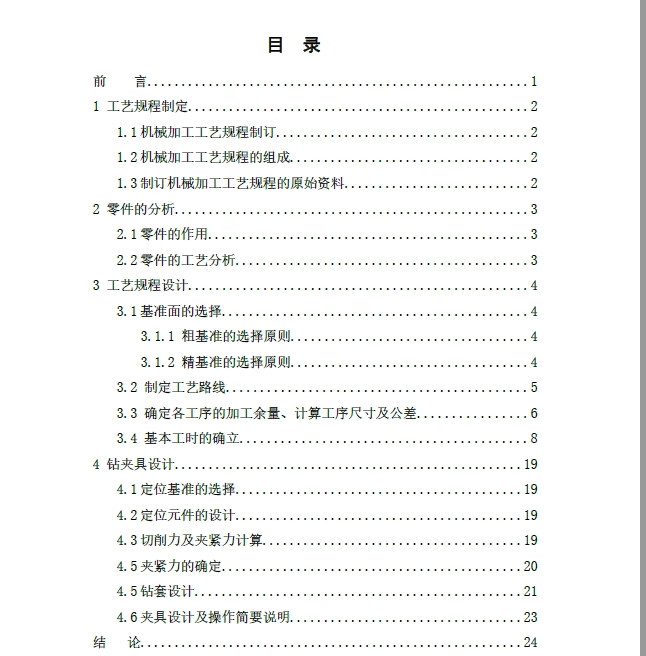

18	说明书.doc	1002.81K
19	A2-装配图.dwg	142.87K
20	A3-夹具体.dwg	38.75K
21	A4-毛坯图.dwg	60.69K
22	A4-锥齿轮座.dwg	34.18K
23	工艺过程卡.dwg	11.33K
24	说明书.doc	1002.81K
25	机加工序卡03.dwg	34.27K

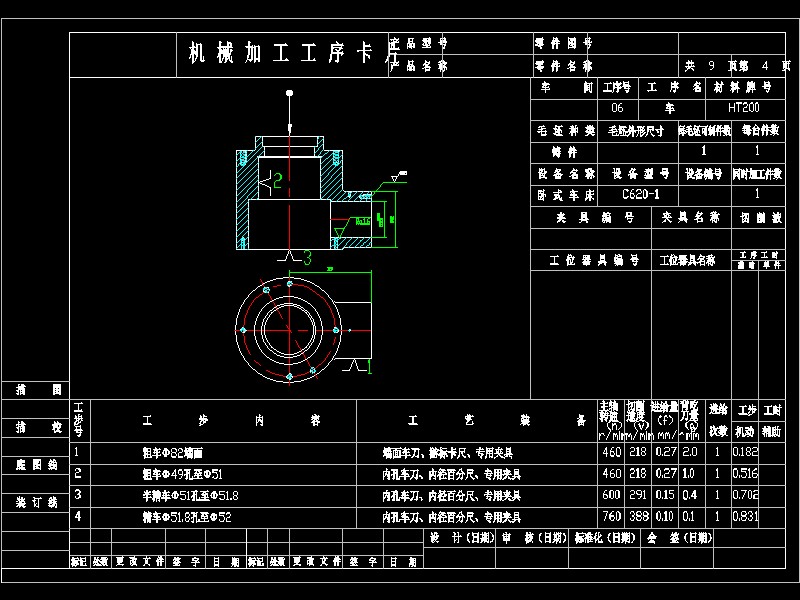

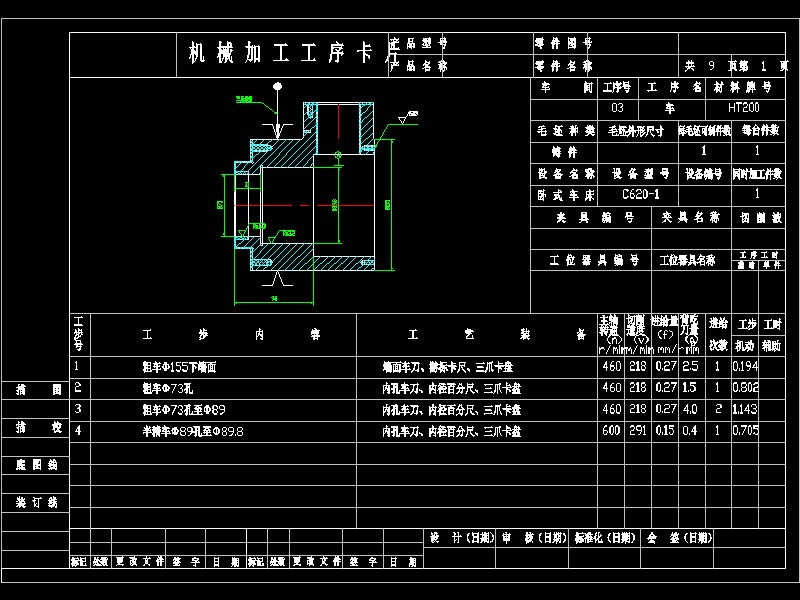

26	机加工序卡03.jpg	128.52K
27	机加工序卡04.dwg	34.21K

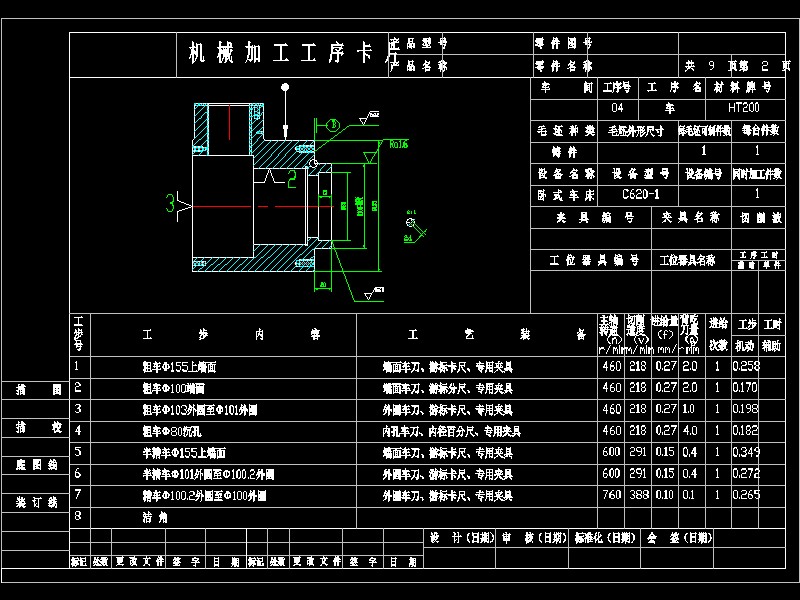

28	机加工序卡04.jpg	145.16K
29	机加工序卡05.dwg	30.12K

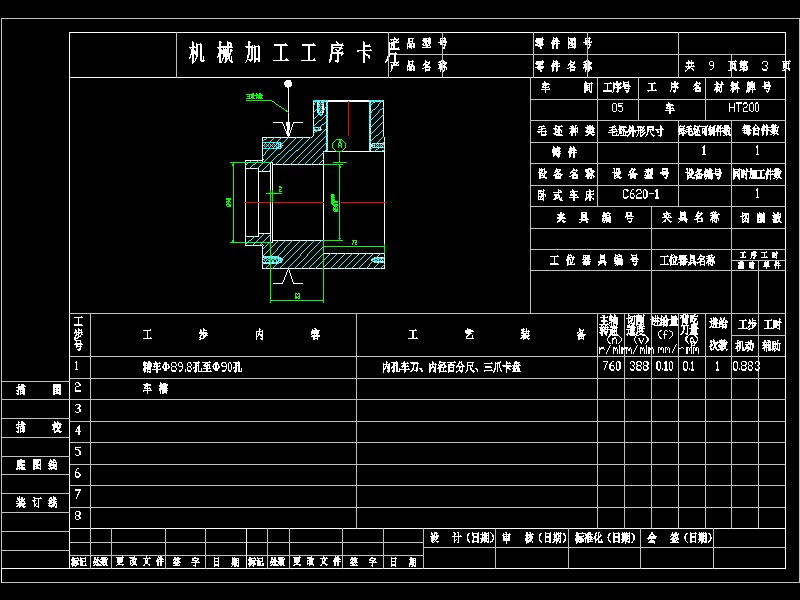

30	机加工序卡05.jpg	114.07K
31	机加工序卡06.dwg	32.18K
32	机加工序卡06.jpg	124.22K
33	机加工序卡07.dwg	24.96K

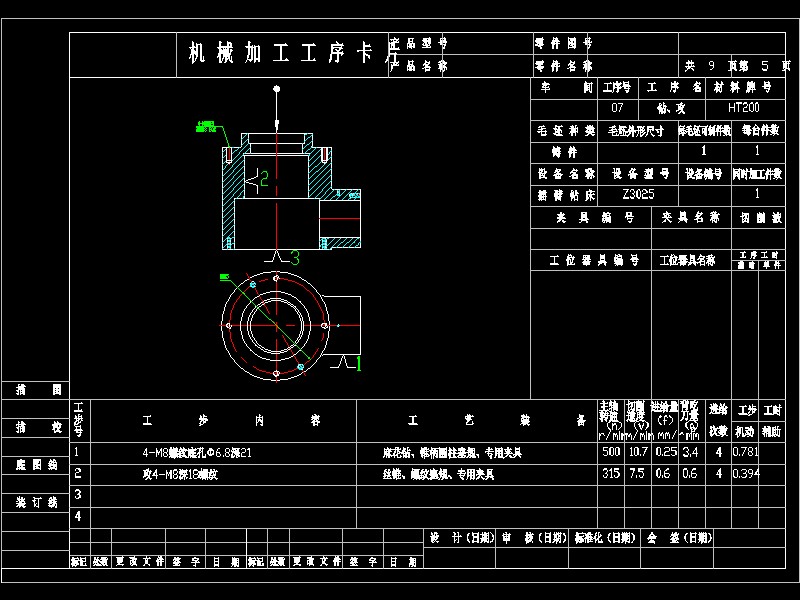

34	机加工序卡07.jpg	114.35K
35	机加工序卡08.dwg	24.55K

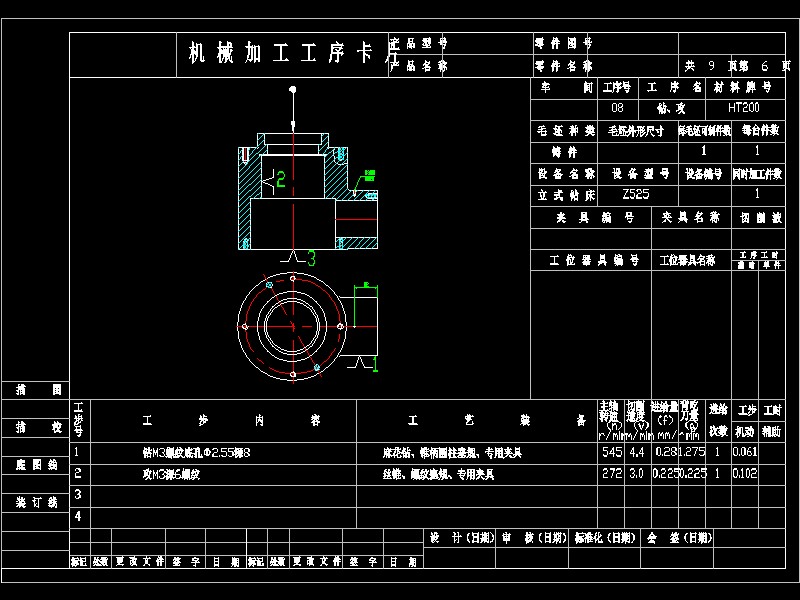

36	机加工序卡08.jpg	114.42K
37	机加工序卡09.dwg	25.24K

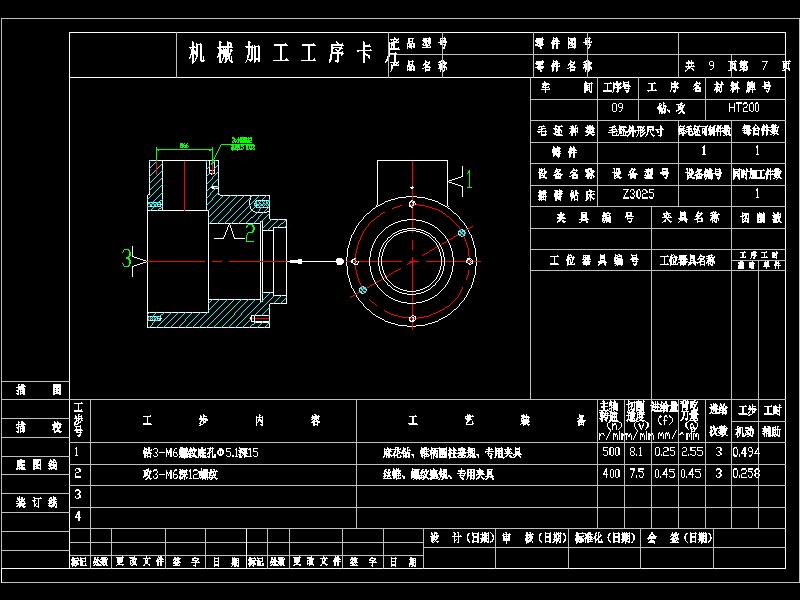

38	机加工序卡09.jpg	118.33K
39	机加工序卡10.dwg	21.40K

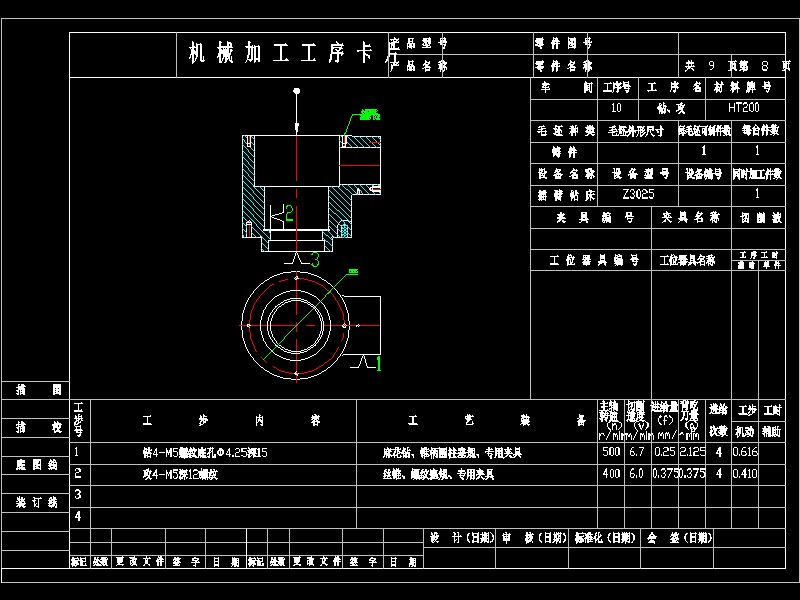

40	机加工序卡10.jpg	113.97K
41	机加工序卡11.dwg	21.21K
42	机加工序卡11.jpg	110.45K

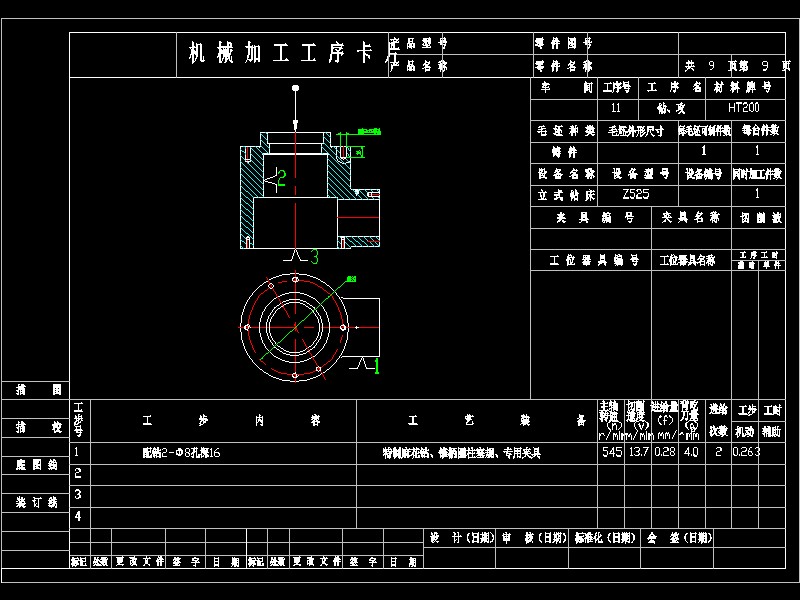

43	压紧销.prt	87.50K
44	压紧销子.prt	87.50K
45	垫块.prt	98.50K
46	垫块2.prt	98.50K
47	垫片.prt	86.50K
48	夹具体.prt	460.50K
49	夹具体1.prt	197.00K
50	定位件.prt	98.50K
51	手柄.prt	118.50K
52	支座1.prt	103.50K
53	支座2.prt	105.00K
54	档杆.prt	94.50K
55	毛坯体.prt	460.00K
56	螺丝.prt	96.50K
57	螺丝1.prt	96.00K
58	螺丝10.prt	103.00K
59	螺丝11.prt	104.00K
60	螺丝12.prt	103.50K
61	螺丝13.prt	104.00K
62	螺丝14.prt	103.00K
63	螺丝15.prt	98.50K
64	螺丝16.prt	98.50K
65	螺丝3.prt	95.00K
66	螺丝4.prt	96.00K
67	螺丝5.prt	96.50K
68	螺丝6.prt	95.00K
69	螺丝7.prt	99.00K
70	螺丝8.prt	100.00K
71	螺丝9.prt	102.00K
72	螺杆.prt	98.00K
73	螺母.prt	93.00K
74	螺母1.prt	93.00K
75	装配图.prt	98.00K
76	轴.prt	84.50K
77	钻套1.prt	99.50K
78	钻套2.prt	98.50K
79	钻套3.prt	99.00K
80	钻套4.prt	99.50K
81	钻套5.prt	98.50K
82	钻套6.prt	99.00K
83	销3.prt	77.00K
84	销4.prt	78.00K
85	销5.prt	77.50K
86	销6.prt	78.00K
87	销子.prt	80.00K
88	锥齿轮座.prt	460.00K
89	零件毛坯.prt	183.00K
90	面板.prt	163.50K
91	机加工序卡03.dwg	34.27K
92	机加工序卡03.jpg	128.52K
93	机加工序卡04.dwg	34.21K
94	机加工序卡04.jpg	145.16K
95	机加工序卡05.dwg	30.12K
96	机加工序卡05.jpg	114.07K
97	机加工序卡06.dwg	32.18K
98	机加工序卡06.jpg	124.22K
99	机加工序卡07.dwg	24.96K
100	机加工序卡07.jpg	114.35K
101	机加工序卡08.dwg	24.55K
102	机加工序卡08.jpg	114.42K
103	机加工序卡09.dwg	25.24K
104	机加工序卡09.jpg	118.33K
105	机加工序卡10.dwg	21.40K
106	机加工序卡10.jpg	113.97K
107	机加工序卡11.dwg	21.21K
108	机加工序卡11.jpg	110.45K
