大无缝站站台钢结构网架结施图（ID:1531256）

机械设备 / 钢结构支架 / 大无缝站站台钢结构网架结施图

©非原创

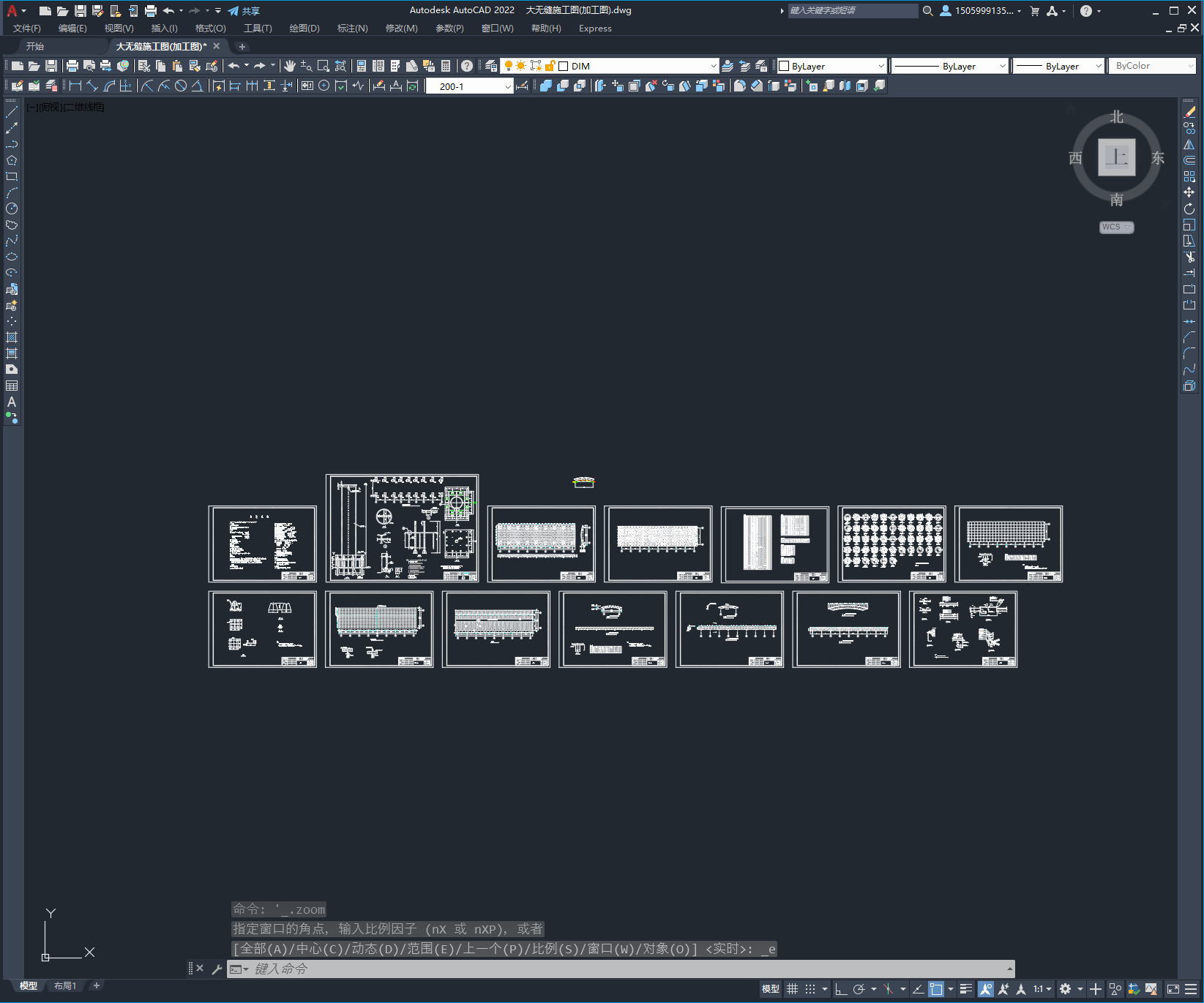

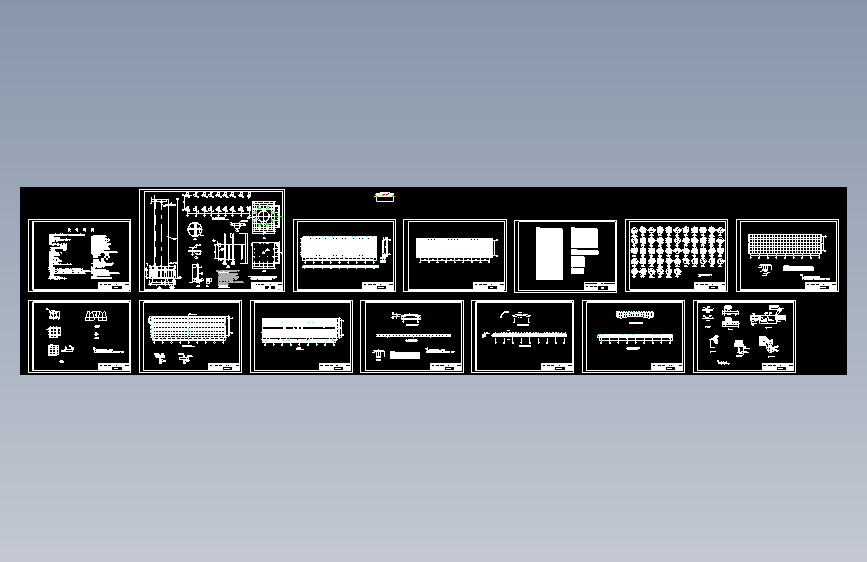

平面图

文件列表

#	文件名称	文件大小
1	17242881405496.zip	1.28M
2	大无缝施工图加工图.dwg	1.64M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.31M

所需金币：50

上传时间：2024-08-22 08:55:42

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

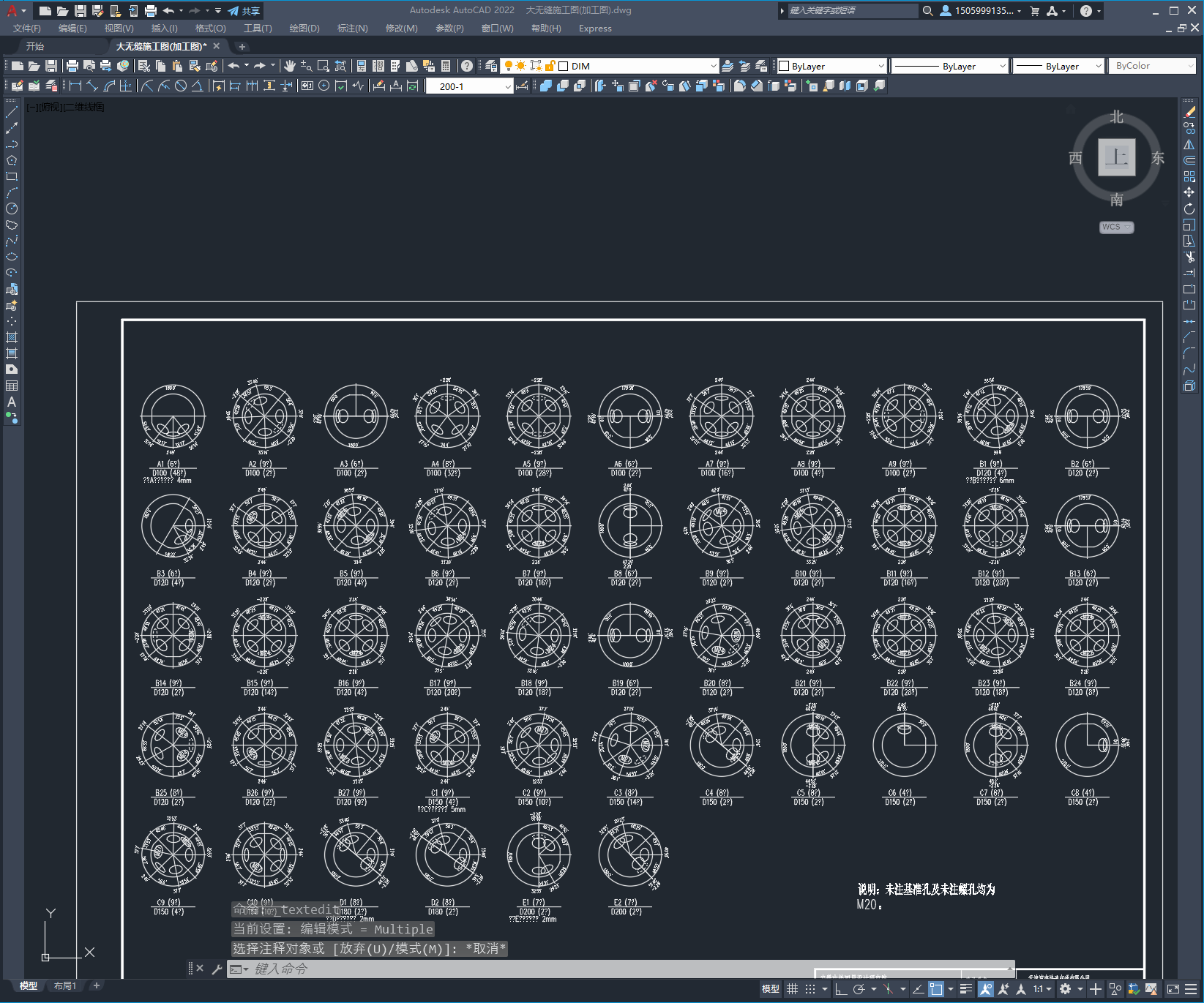

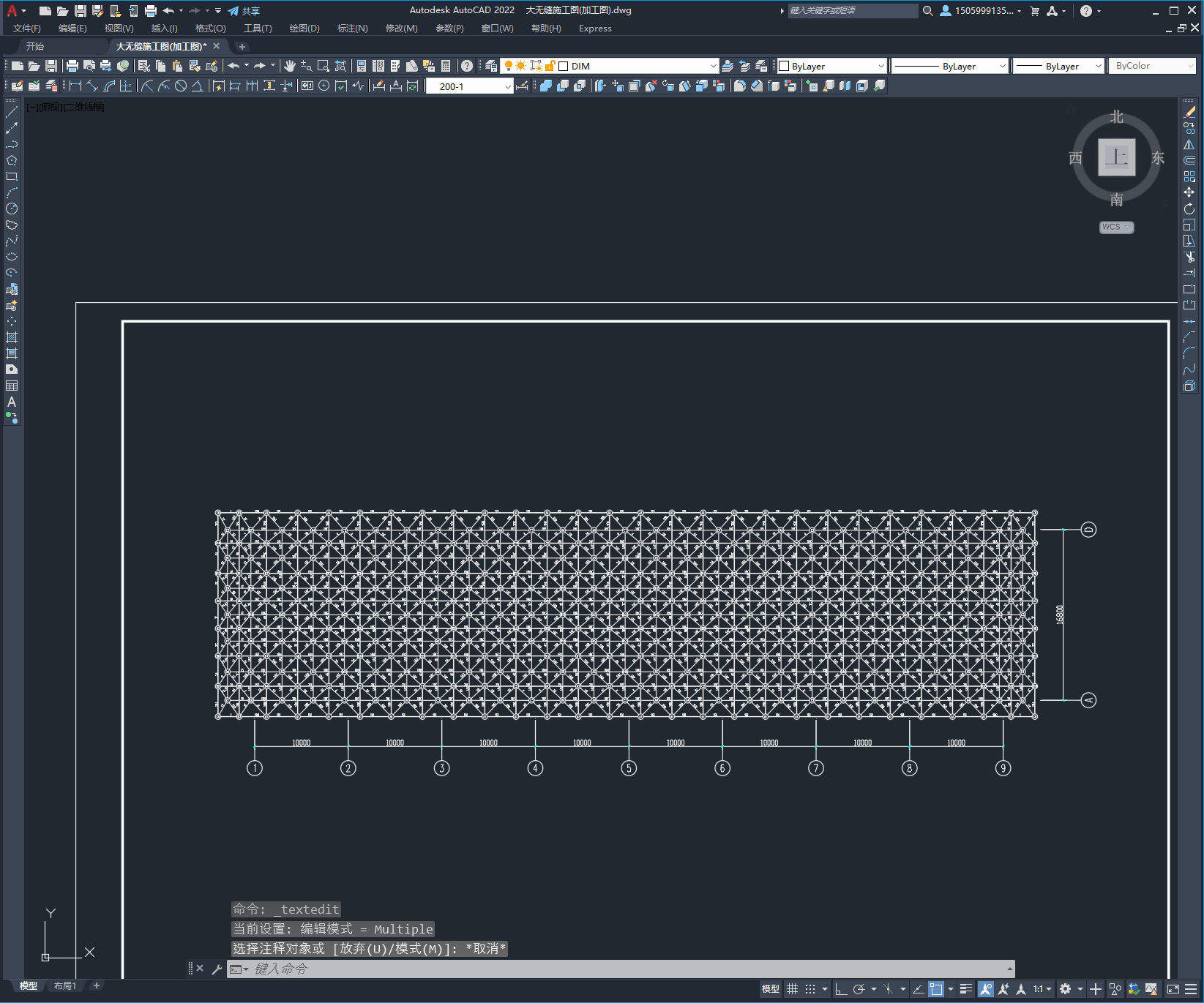

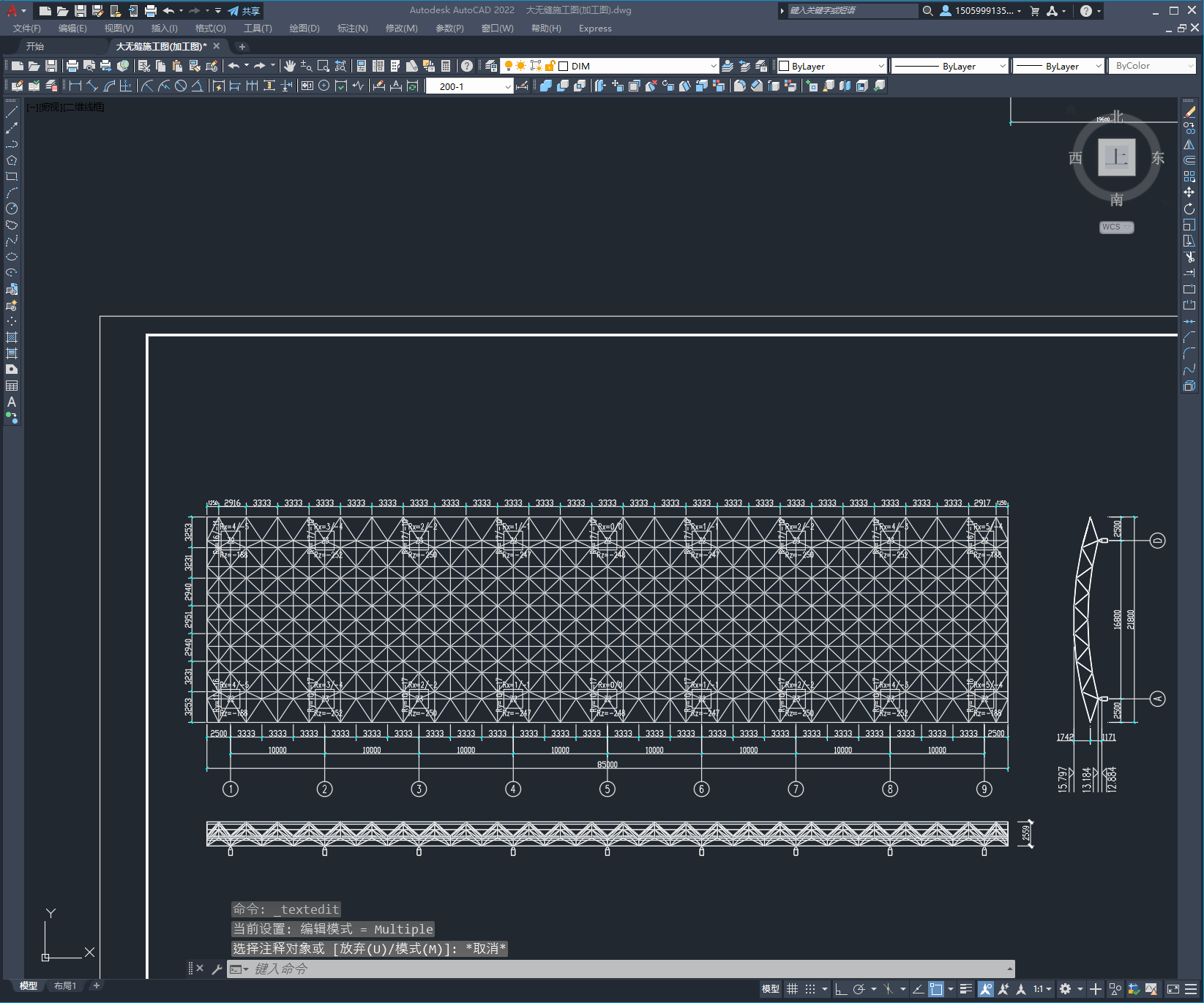

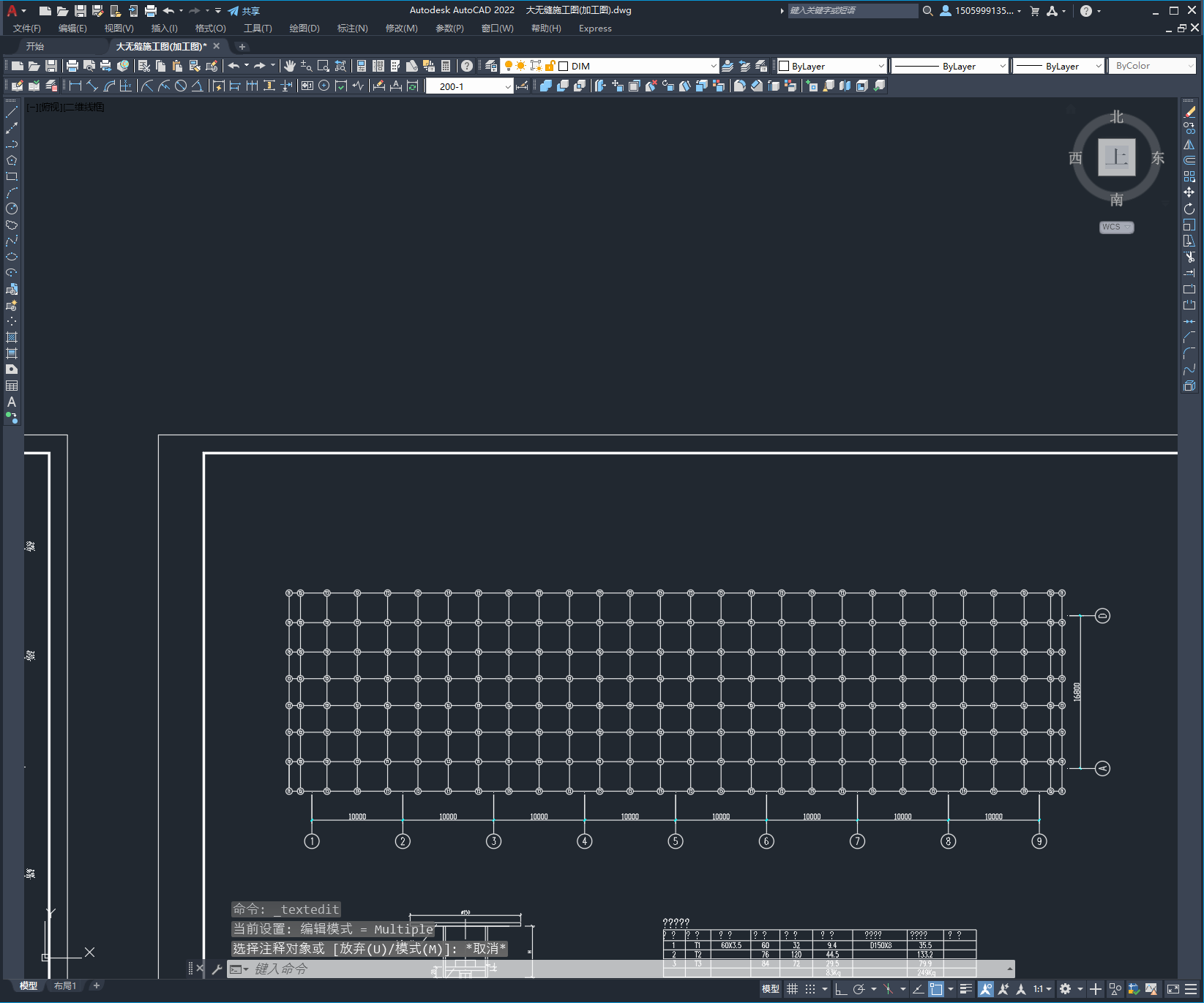

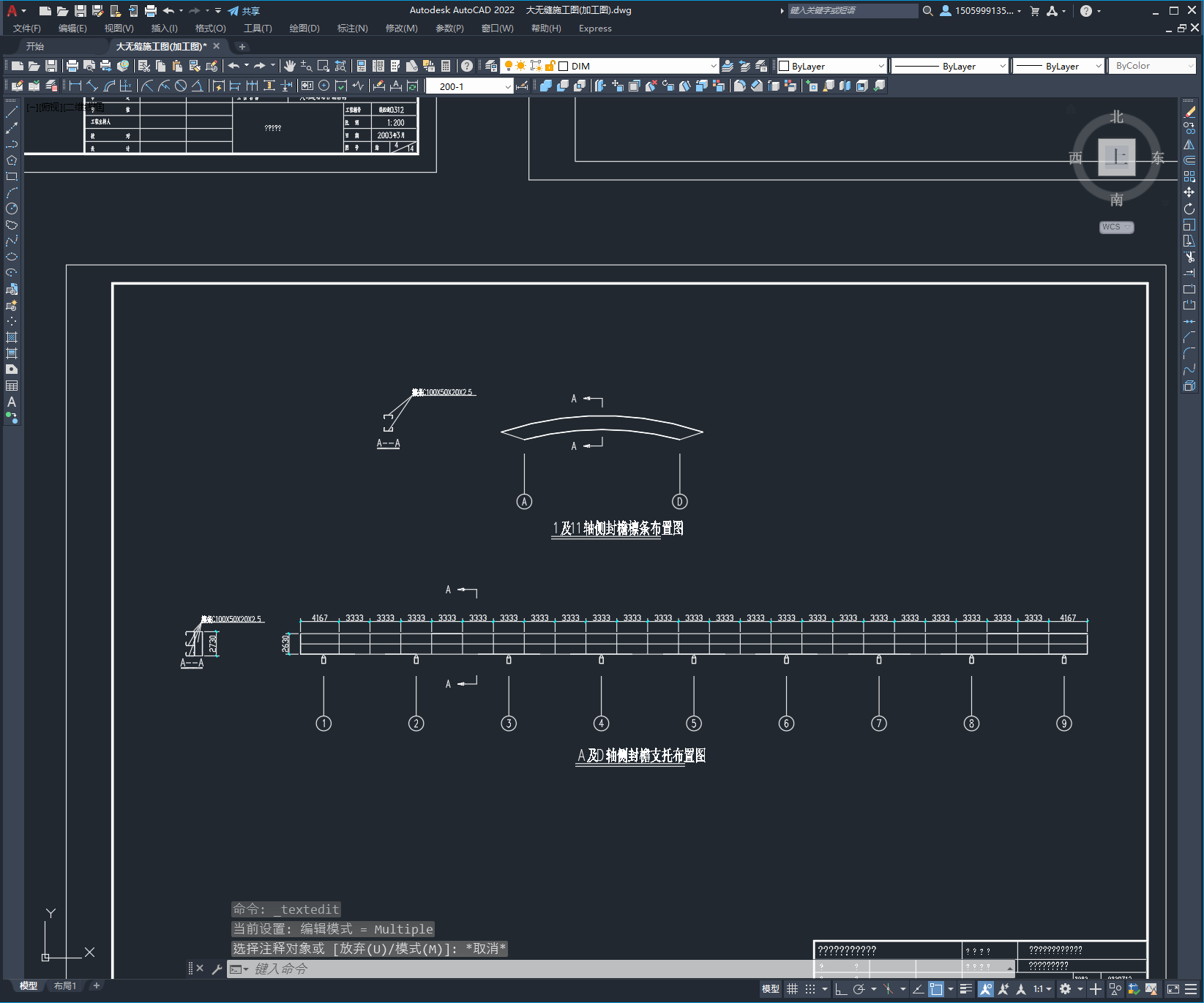

天津市区至滨海新区快速轨道工程大无缝站站台钢结构网架施工图设计，网架型式：正放四角柱面网架（厚度1500mm）上弦荷载(不含网架自重)：静载：0.5KN/m2;活载：0.5KN/m2 下弦静荷载（不含网架自重）：0.3KN/m2;基本风压：0.5KN/m2 抗震设防：7度建筑结构安全等级：一级。支承条件：下弦支承。螺栓球:45#钢锻造；杆件、支座、支托：Q235B;封板、锥头：Q235B钢。套筒：Q235B钢，当高强度螺栓直径大于30时采用45号钢
