O-SEPA2500选粉机（ID:1532270）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17243960619038.rar | 7.44M |
| 2 | xuanfenji.prt | 23.42M |
此图纸下载需要200金币
立即下载
发布者
火星上的冷风
创作: 260
粉丝: 12
加入时间：2023-05-25
模型信息
图纸格式：prt
文件大小：7.62M
所需金币：200
上传时间：2024-08-23 14:54:24
是否可编辑：可修改，包括参数
版本：UG NX 8
标签
图纸简介

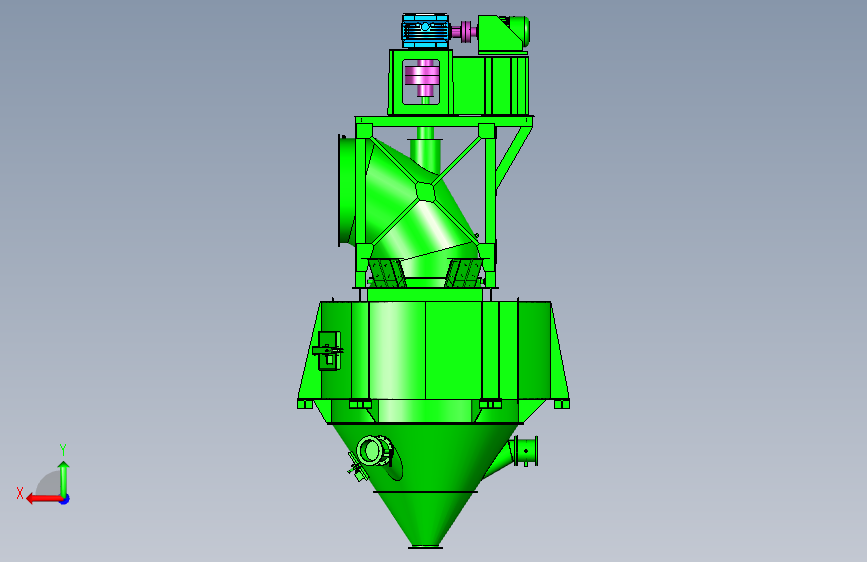

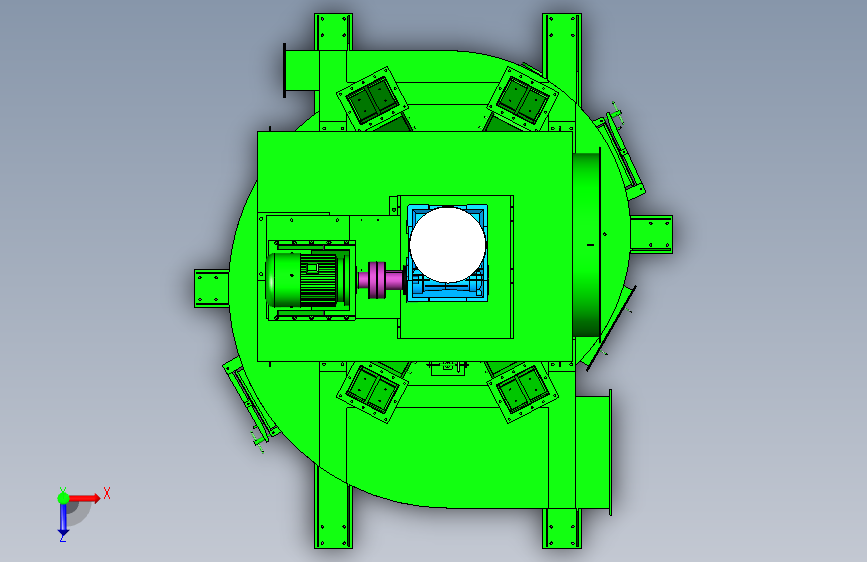

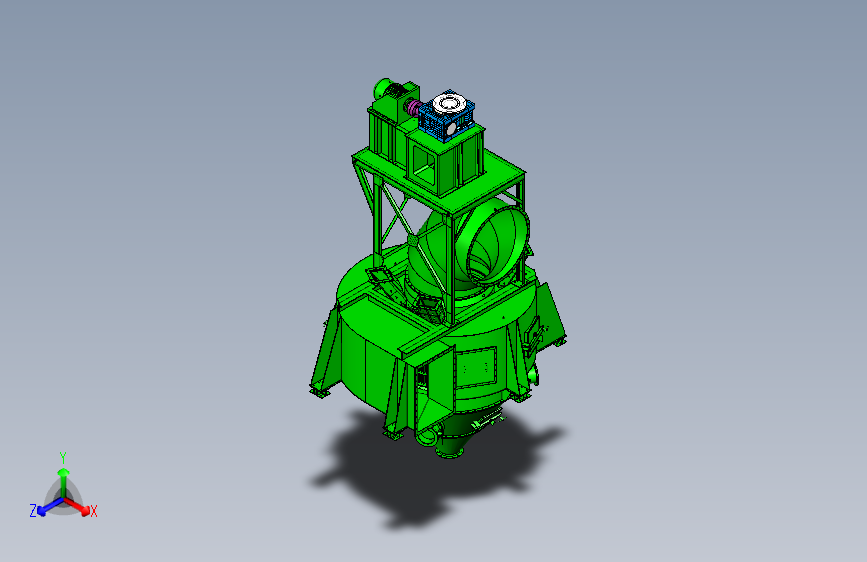

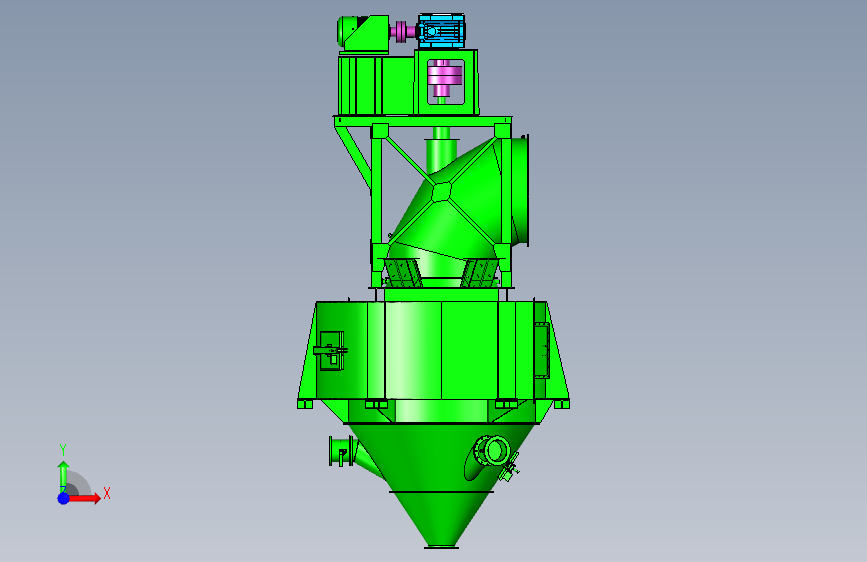

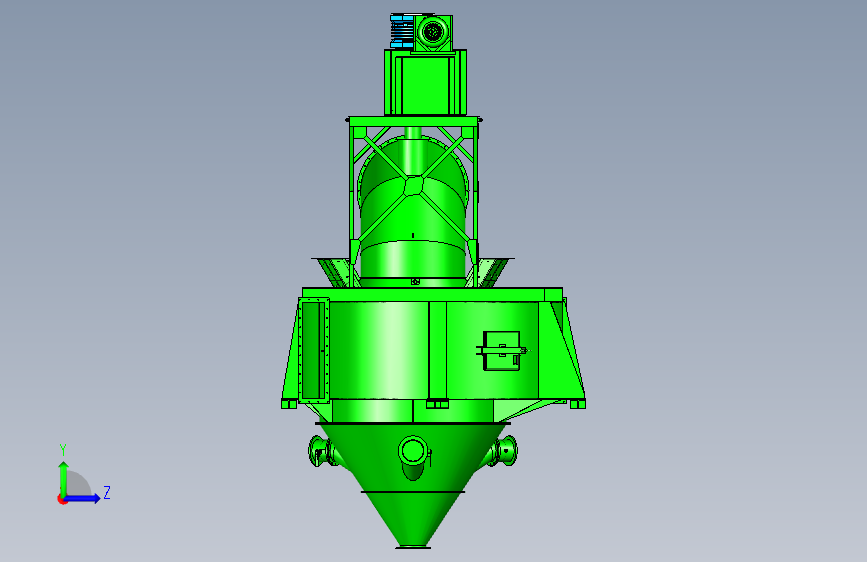

O-Sepa选粉机是第三代高效动态选粉机，O-Sepa选粉机在水泥企业的粉磨系统中已得到广泛的应用。
主要由四部分组成:
壳体部分、传动部分、回转部分和润滑系统。工作原理：被选物料从入料口进入，落在转子上部的撒料盘上，物料受到较大离心力的作用，被撒向四周，撞到缓冲板而改变方向自由下落，物料均匀地撒入转子与导向叶片之间形成的环形选粉区内形成料幕。气流按双向切线方式,从壳体两侧互成180度的两个切向进风口进入壳体内，通过导流叶片的导向作用进入选粉区，与转子的旋转作用相结合，形成强烈的水平涡流场，强大的气流把从撒料盘撒下的料幕吹散，从而达到细粉和粗粉的分离。较细颗粒因其所受的离心力小于气流对其作用的
