多用途大台面液压机液压系统（ID:1532629）

设备部件 / 液压气动元件 / 多用途大台面液压机液压系统

©原创

平面图

文件列表

#	文件名称	文件大小
1	17244174781972.zip	2.53M
2	1.png	59.21K
3	2.png	16.55K
4	多用途大台面液压机液压系统原理图-A3.dwg	189.40K
5	多用途大台面液压机液压系统课程设计说明书.doc	2.28M
6	屏幕截图2024-08-23204441.png	113.96K
7	屏幕截图2024-08-23204506.png	35.05K
8	屏幕截图2024-08-23204526.png	22.16K
9	屏幕截图2024-08-23204713.png	30.34K

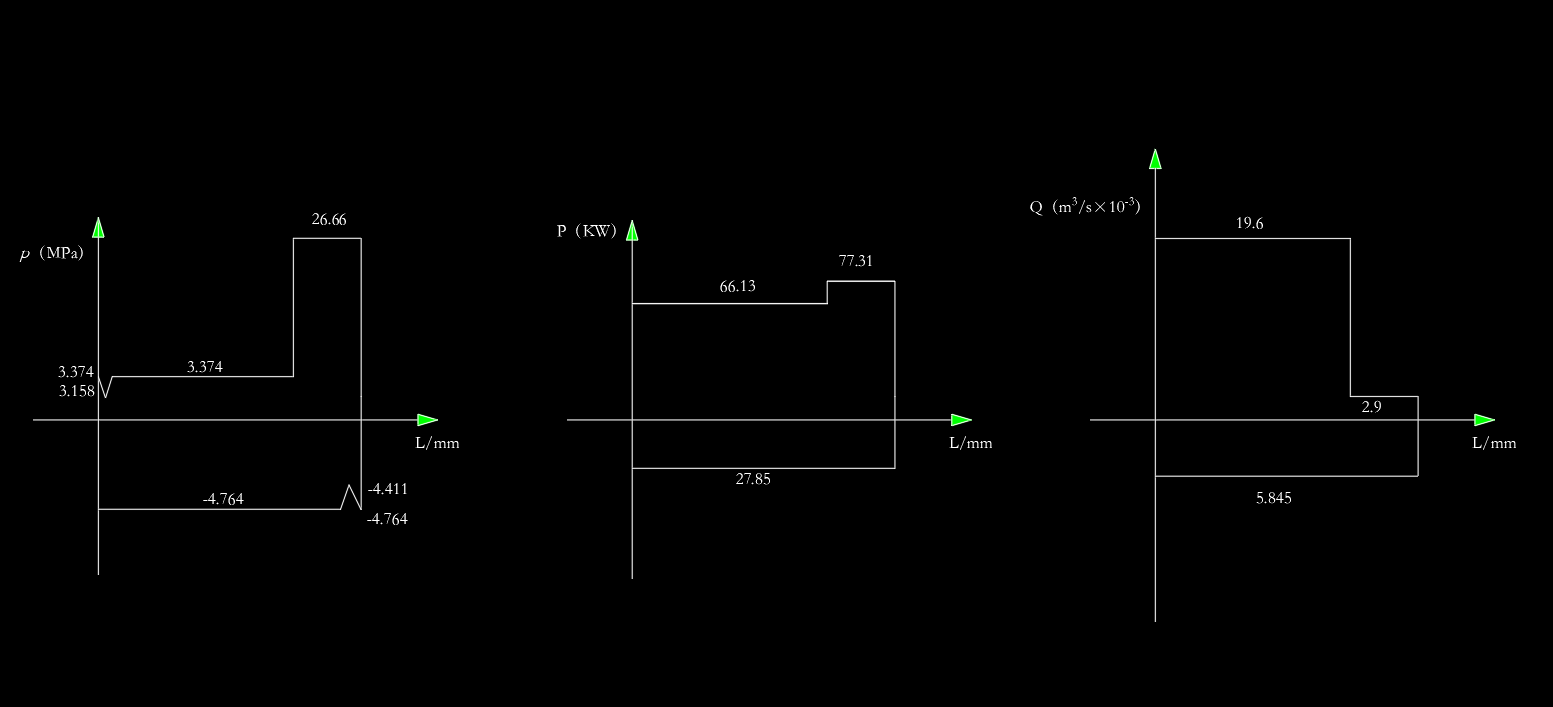

10	液压缸工况图-A3.dwg	171.80K

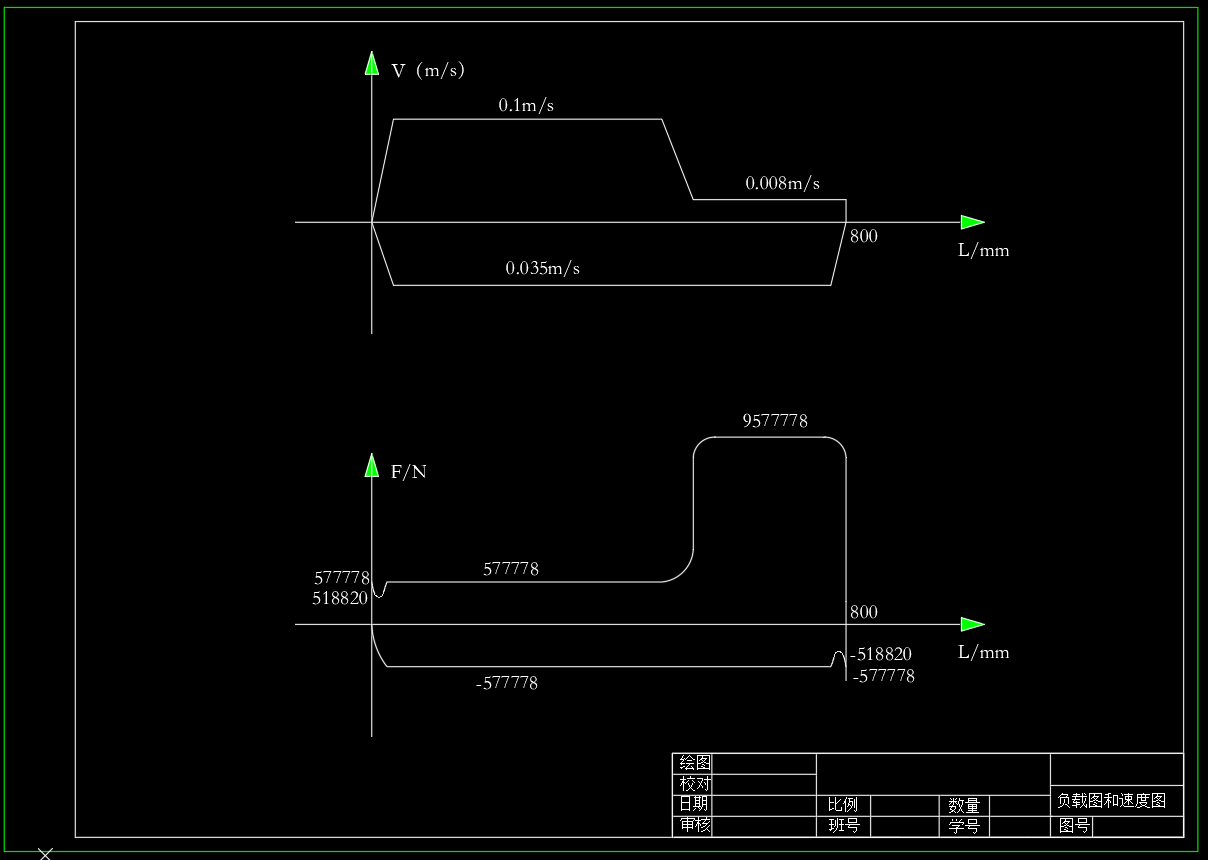

11	负载图和速度图-A3.dwg	177.17K

此图纸下载需要250金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 673

粉丝: 64

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：2.59M

所需金币：250

上传时间：2024-08-23 20:51:25

是否可编辑：可修改，包括参数

版本：AutoCAD 2021

标签

多用途大台面

液压机

液压系统

图纸简介

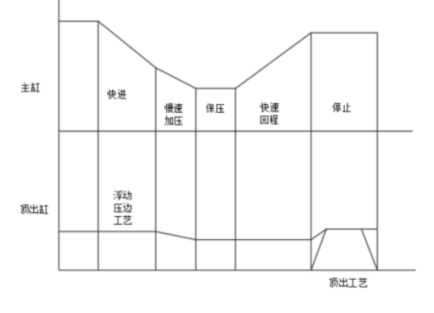

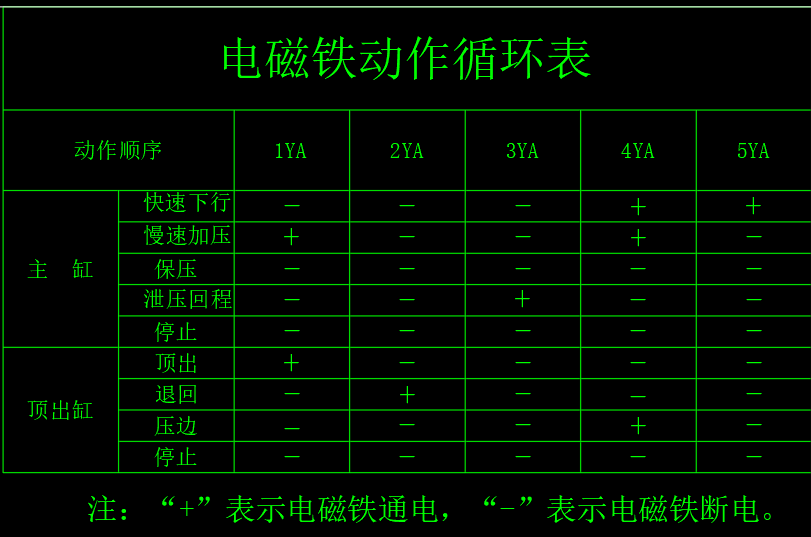

（1）实现功能：主缸：快速下行—慢速加压—保压—泄压回程—停止的循环动作顶出缸：顶出—退回，或者是浮动压边—停止—顶出的动作循环（2）基本参数：工作台液压缸最大压制力8100000N，工作台运动部件重力（回程力）520000N，空载快下速度0.1m/s，快速回程速度为0.035m/s，工作台工进速度为0.008m/s，最大行程总和800mm，设定快进行程700mm，工进行程100mm，不考虑摩擦力，工作台启动时间（加减速时间）0.1s：，液压缸机械效率为0.9，顶出力F=300000N，顶出行程250mm。
