阀体钻孔夹具UG（ID:1533075）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1724482675934.rar | 7.13M |
| 2 | 67-2000M3×16.prt | 309.52K |
| 3 | GB-T67-2000M8x14.prt | 320.04K |
| 4 | M10.prt | 263.21K |
| 5 | M6内六角.prt | 132.54K |
| 6 | M6开槽.prt | 787.50K |
| 7 | M8.prt | 600.13K |
| 8 | ugstep214.log | 93B |
| 9 | 内六角.prt | 872.81K |
| 10 | 压板.prt | 129.81K |
| 11 | 压板支座.prt | 165.52K |
| 12 | 圆柱销.prt | 85.12K |
| 13 | 定位肩.prt | 87.31K |
| 14 | 对刀块.prt | 97.58K |
| 15 | 底板.prt | 1.81M |
| 16 | 支座坂压盖.prt | 219.00K |
| 17 | 支撑板.prt | 206.01K |
| 18 | 板.prt | 259.22K |
| 19 | 毛胚.prt | 561.71K |
| 20 | 活塞缸.prt | 231.67K |
| 21 | 肩座.prt | 117.74K |
| 22 | 螺母.prt | 367.19K |
| 23 | 装配.prt | 1.95M |
| 24 | 钻套1.prt | 189.50K |
| 25 | 销.prt | 140.54K |
此图纸下载需要400金币
立即下载
发布者
战斗机（代做私信）
创作: 3228
粉丝: 70
加入时间：2021-02-23
模型信息
图纸格式：prt
文件大小：7.31M
所需金币：400
上传时间：2024-08-24 14:57:56
是否可编辑：可修改，包括参数
版本：UG 12
标签
图纸简介

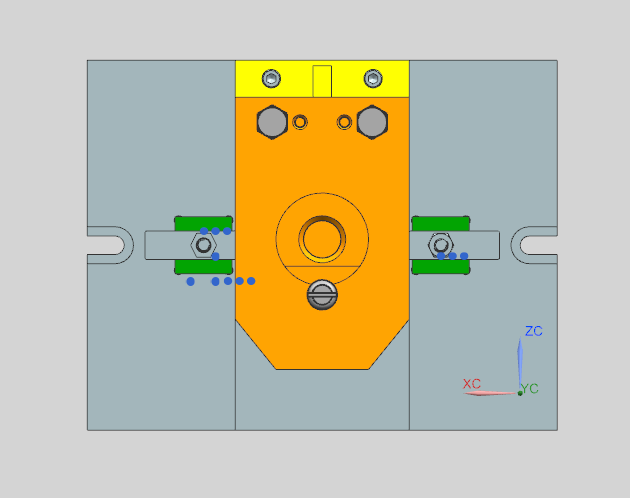

阀体零件加工工艺及夹具设计是包括零件加工钻孔设计、然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进.
