液压机械手设计三维SW2008带参+说明书（ID:1533805）

设备部件 / 液压气动元件 / 液压机械手设计三维SW2008带参+说明书

©非原创

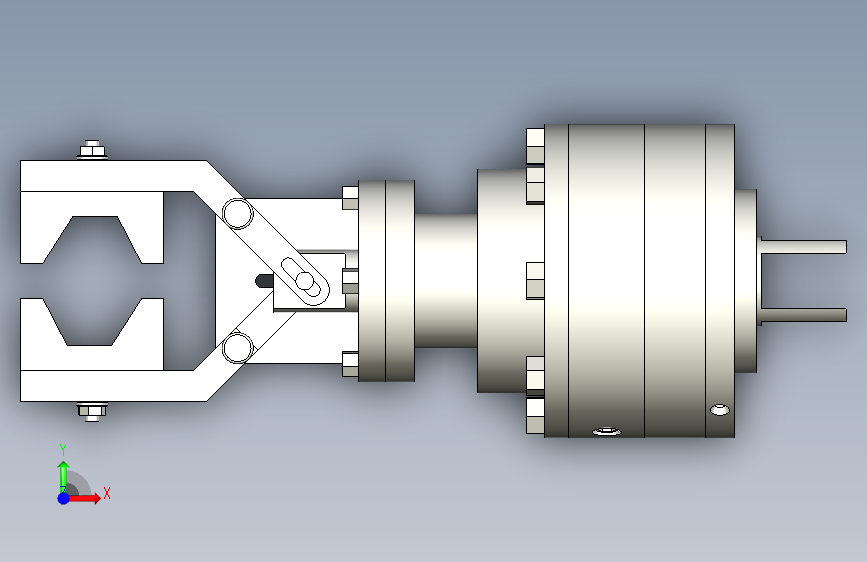

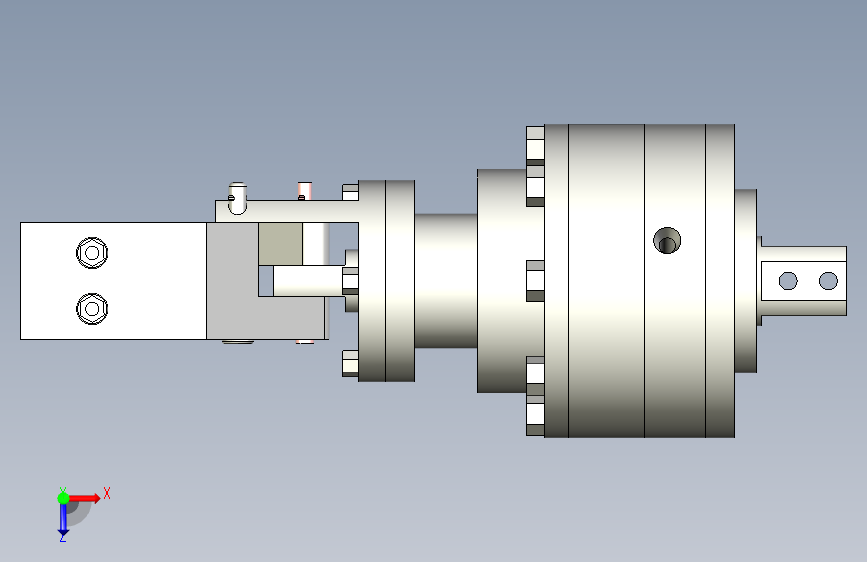

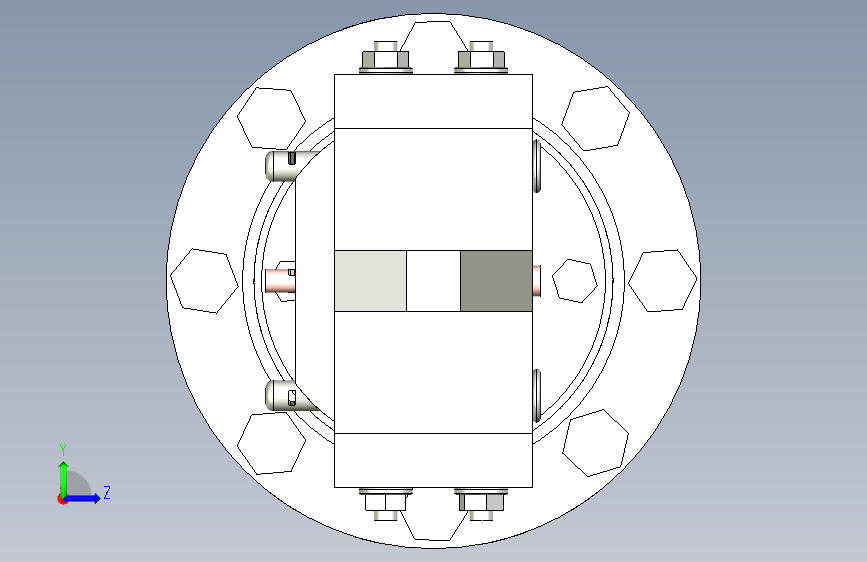

平面图

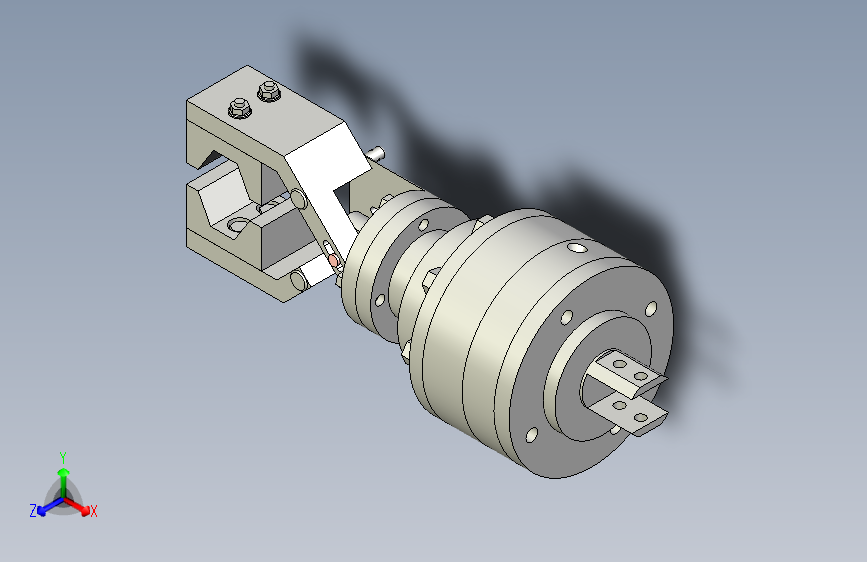

3D视图

文件列表

#	文件名称	文件大小
1	17245486319864.zip	10.18M

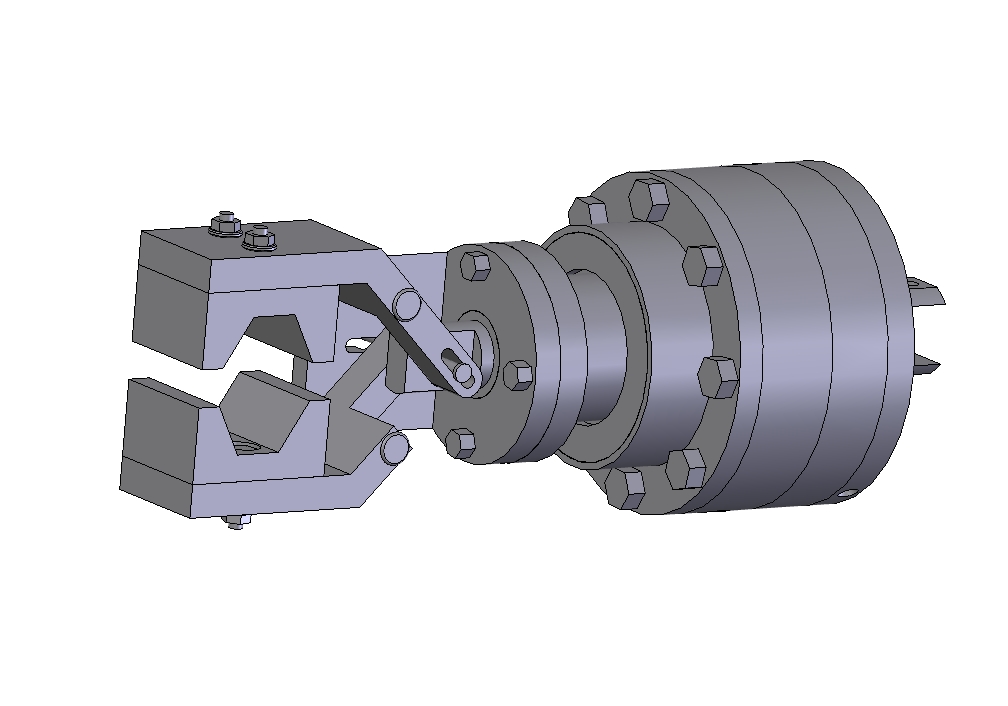

2	0微信截图_20240726064206.png	120.36K
3	0微信截图_20240726182426.png	236.30K
4	zongzhuangtu.stp	625.68K
5	0QQ截图20220424103953.png	318.83K

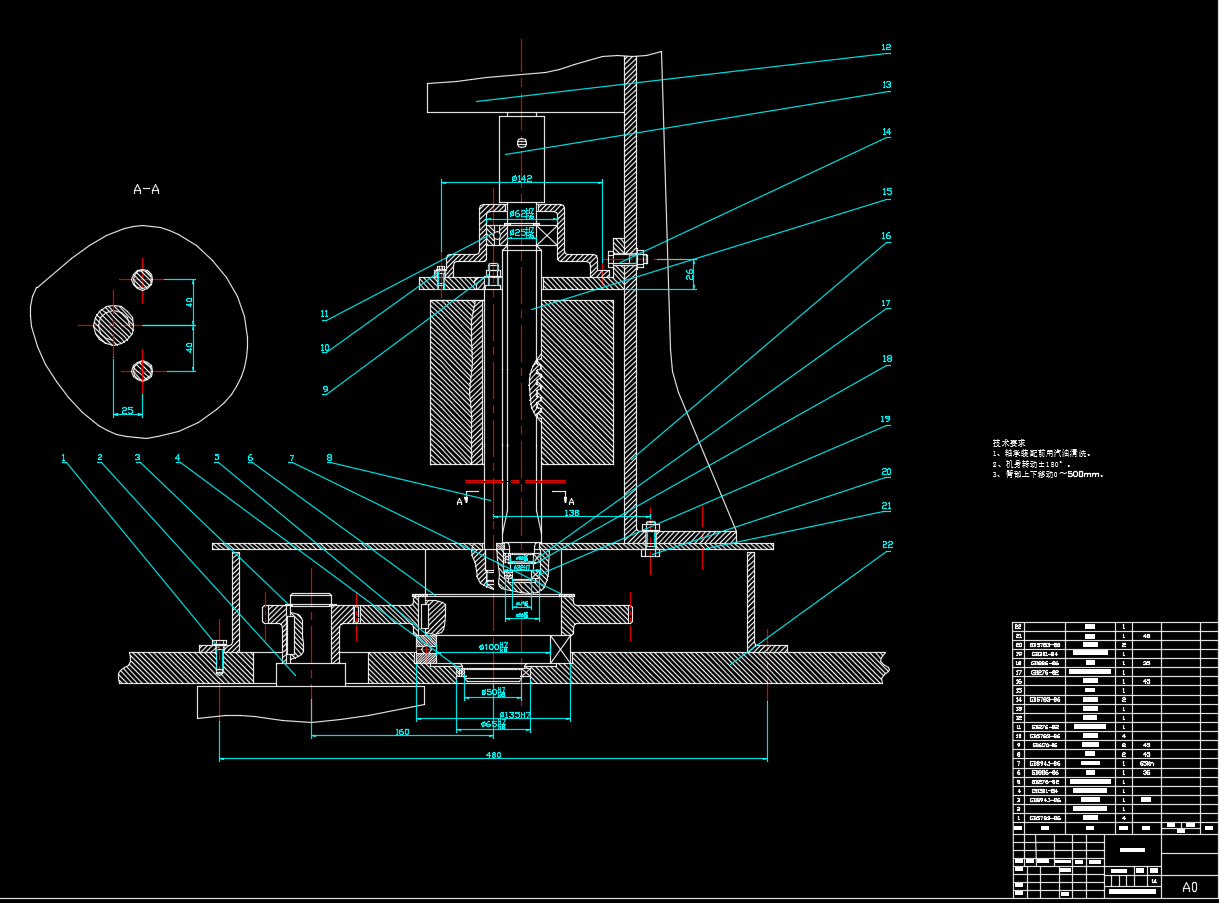

6	0QQ截图20220424104144.png	164.42K

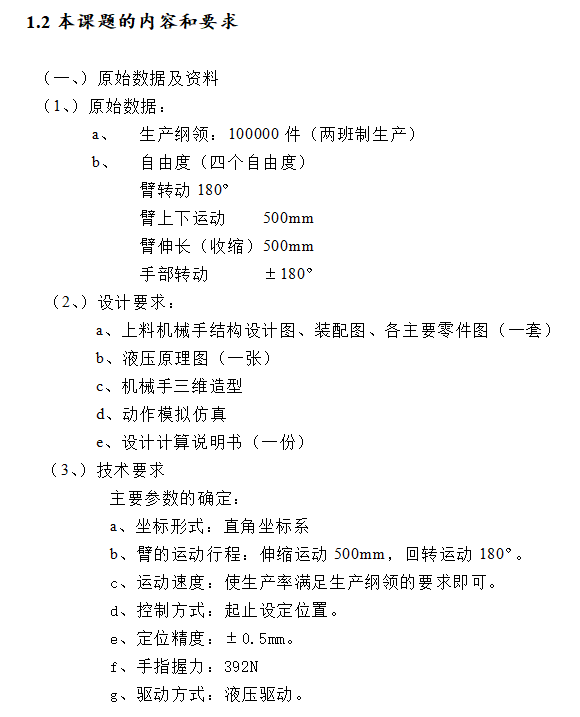

7	0QQ截图20220424104703.png	22.41K
8	0QQ截图20220424105211.png	88.30K

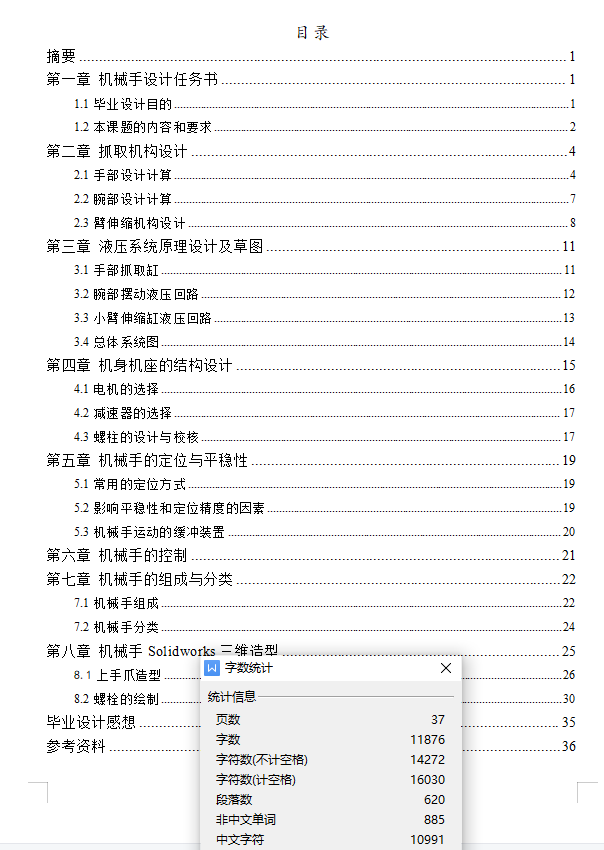

9	0目录.png	37.83K
10	手腕部装配体.dwg	426.29K
11	手臂部装配体.dwg	345.39K
12	机械手外观图.dwg	352.58K
13	机械手文献.doc	11.50K
14	机械手机身装配图.dwg	374.79K
15	机械手爪装配图.dwg	344.62K
16	活塞.dwg	333.34K
17	活塞1.dwg	333.34K
18	活塞2.dwg	324.33K
19	液压上料机械手毕业设计开题报告.doc	26.00K
20	液压系统图.dwg	315.40K

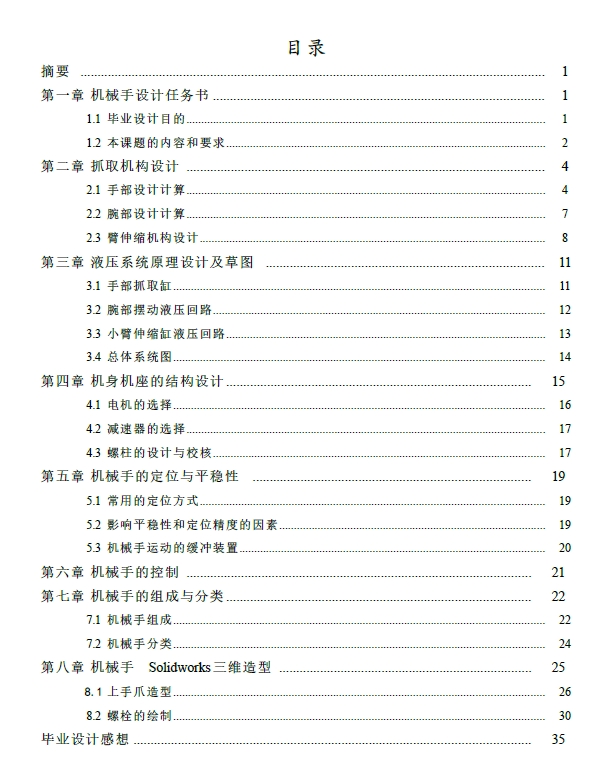

21	目录.doc	36.00K
22	说明书.doc	5.05M
23	轴.dwg	300.81K
24	机械手总装配体附动画.avi	1.39M
25	机械手手部夹紧动画.avi	436.50K
26	机械手腕部转动.avi	422.50K
27	机械手臂部动画.avi	448.00K
28	1.SLDPRT	104.50K
29	1轴承.SLDPRT	64.00K
30	2.SLDPRT	117.50K
31	4个螺钉.SLDPRT	134.50K
32	AFBMA20.1-82-20-FullDEACFull_68.sldprt	1021.50K
33	dxd.SLDPRT	62.00K
34	swxJRNL.swj	26.80K
35	V型块.SLDPRT	110.50K
36	x.SLDPRT	111.50K
37	上手爪修.SLDASM	191.00K
38	上盖.SLDPRT	52.31K
39	下手爪修.SLDASM	192.50K
40	两个螺栓.SLDPRT	72.50K
41	两根导柱.SLDPRT	47.02K
42	保持板.SLDPRT	64.86K
43	内套.SLDPRT	61.50K
44	动叶片.SLDPRT	133.50K
45	动叶螺钉.SLDPRT	73.00K
46	动叶销钉.SLDPRT	78.50K
47	回转油缸.SLDPRT	169.50K
48	回转油缸8个螺钉.SLDPRT	76.00K
49	回转油缸端盖.SLDPRT	156.00K
50	回转缸右端盖.SLDPRT	209.50K
51	回转缸底盖.SLDPRT	222.50K
52	回转缸端盖.SLDPRT	73.50K
53	固定叶片.SLDPRT	135.00K
54	固定叶片螺钉.SLDPRT	90.00K
55	固定叶片销钉.SLDPRT	78.50K
56	垫圈.SLDPRT	67.70K
57	大齿轮.SLDPRT	304.00K
58	大齿轮轴.SLDPRT	95.26K
59	小弹簧.SLDPRT	371.50K
60	小臂后盖.SLDPRT	165.00K
61	小臂活塞.SLDPRT	124.00K
62	小臂活塞缸.SLDPRT	163.00K
63	小螺钉.SLDPRT	39.92K
64	小齿轮.SLDPRT	270.50K
65	小齿轮轴.SLDPRT	53.00K
66	工件.SLDPRT	76.00K
67	底座.SLDPRT	107.50K
68	开口销.SLDPRT	88.50K
69	弹性挡圈.SLDPRT	151.50K
70	总支撑板.SLDPRT	72.13K
71	手爪修.SLDASM	391.00K
72	手腕部装配体1.SLDASM	1.27M
73	手部1.SLDPRT	142.00K
74	手部2.SLDPRT	124.00K
75	手部与腕部连结修.SLDASM	329.00K
76	手部活塞.SLDPRT	124.00K
77	手部装配体修.SLDASM	638.00K
78	手部驱动油缸.SLDPRT	246.50K
79	支撑板.SLDPRT	176.00K
80	支撑板上盖.SLDPRT	113.11K
81	最底下座.SLDPRT	240.50K
82	机械手总装配体附.SLDASM	611.50K
83	机身装配体3修.SLDASM	276.57K
84	滚珠装配体6139后.SLDASM	571.00K
85	腕部装配体修.SLDASM	658.00K
86	腕部装配体修2.SLDASM	291.00K
87	腕部连结.SLDASM	338.50K
88	臂部装配体2.SLDASM	304.00K
89	臂部装配体2附.SLDASM	198.00K
90	螺柱.SLDPRT	138.65K
91	螺栓.SLDPRT	49.71K
92	螺母.SLDPRT	40.94K
93	螺钉.SLDPRT	72.50K
94	轴承2.SLDPRT	62.00K
95	销轴.SLDPRT	249.00K
96	销轴1.SLDPRT	100.00K
97	键.SLDPRT	54.50K
