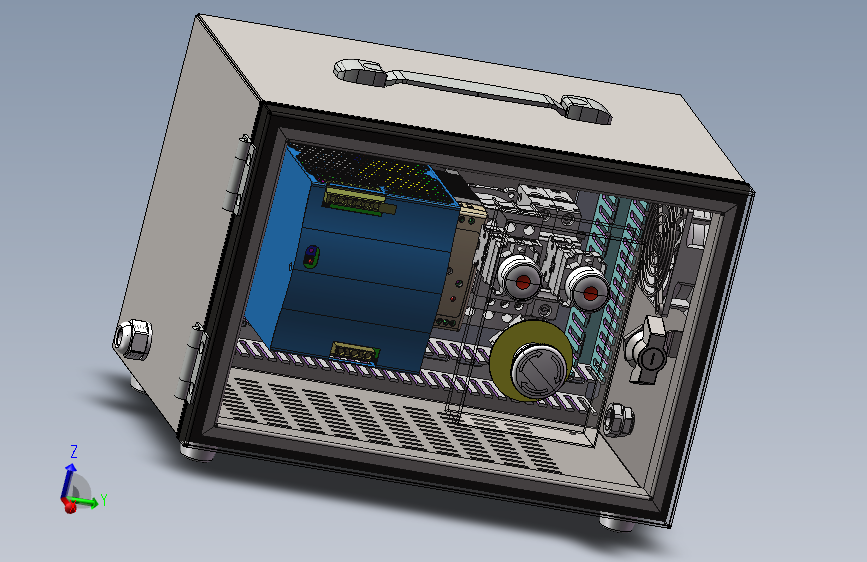

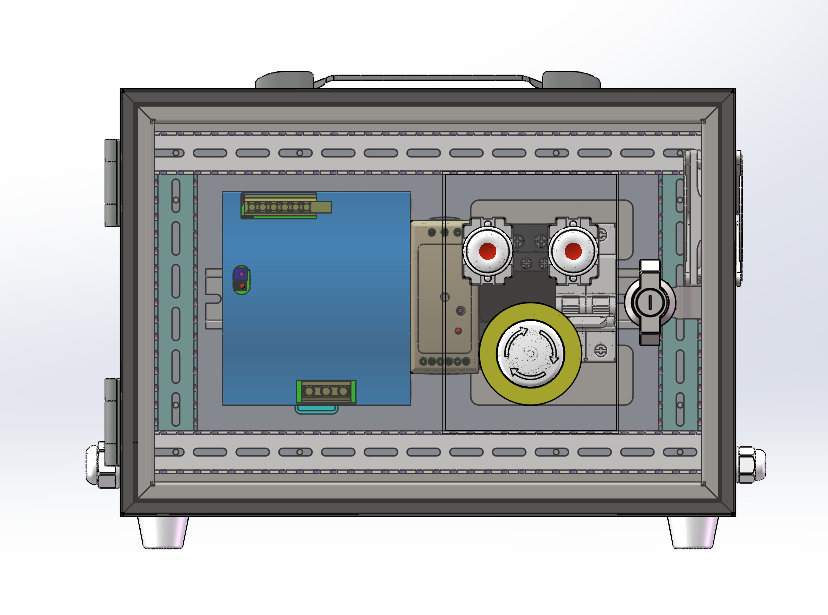

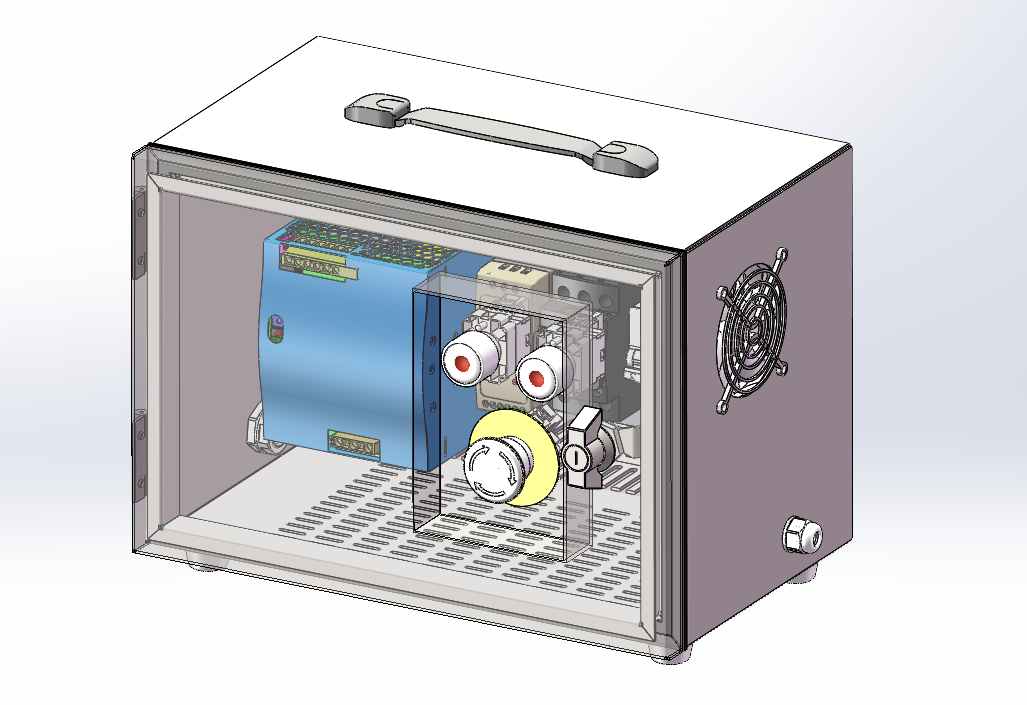

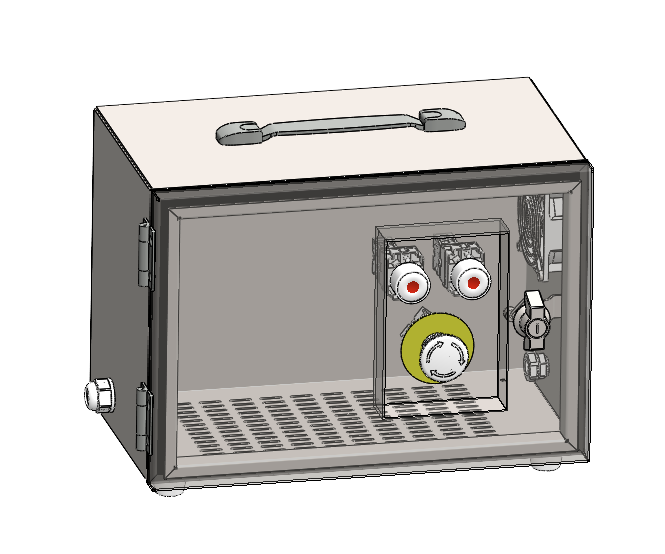

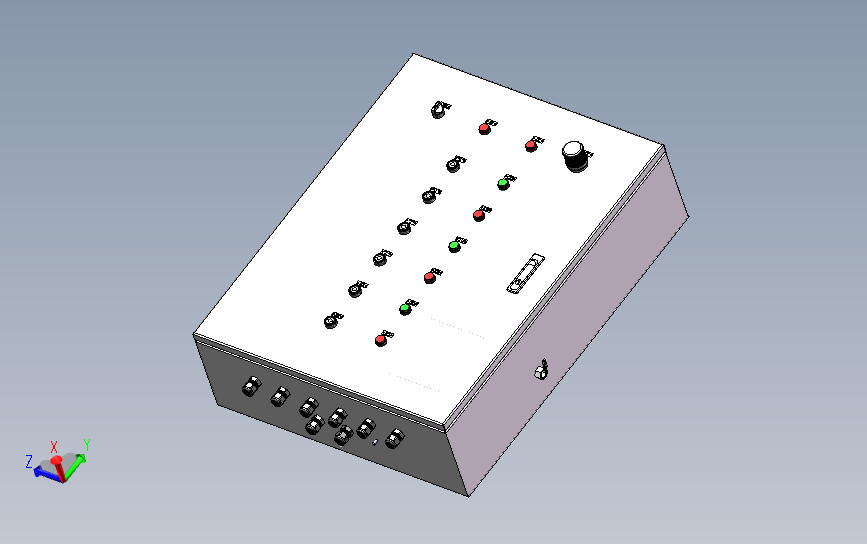

电源控制箱（ID:1534152）

机械设备 / 非标机械 / 电源控制箱

©非原创

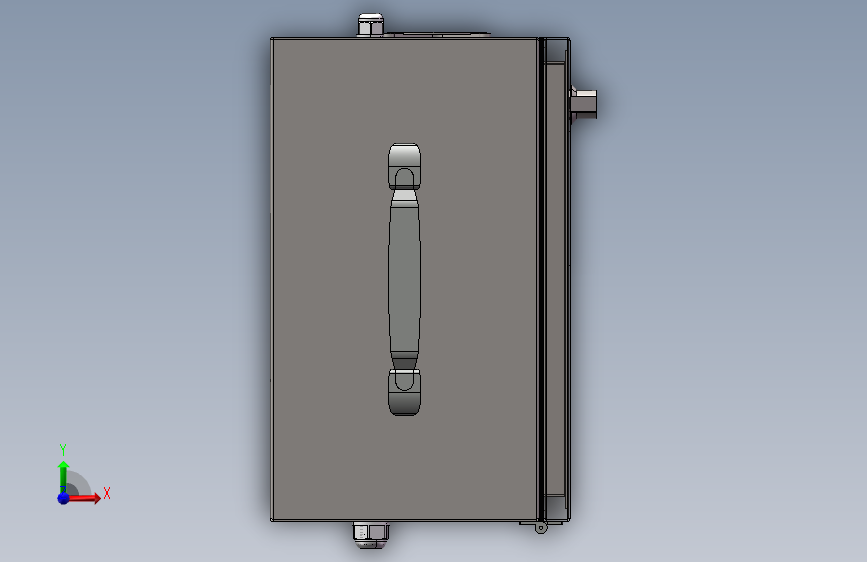

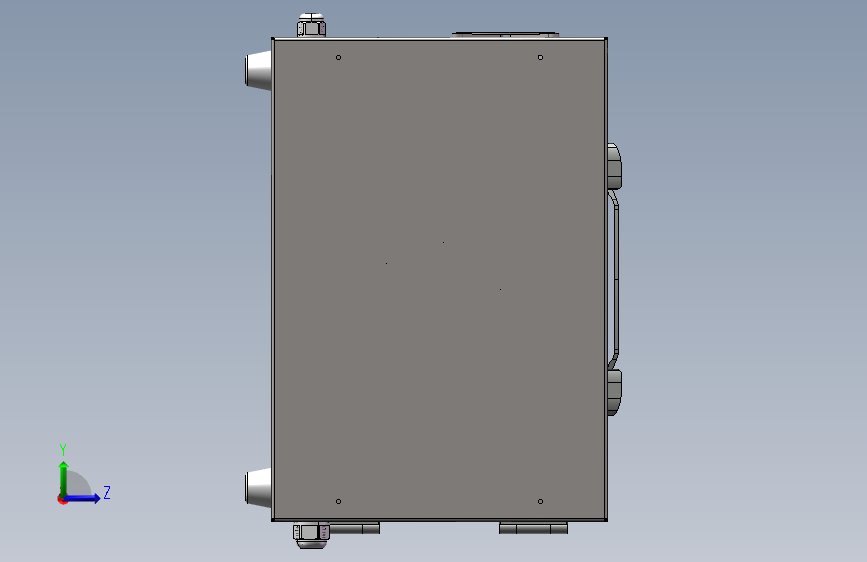

平面图

3D视图

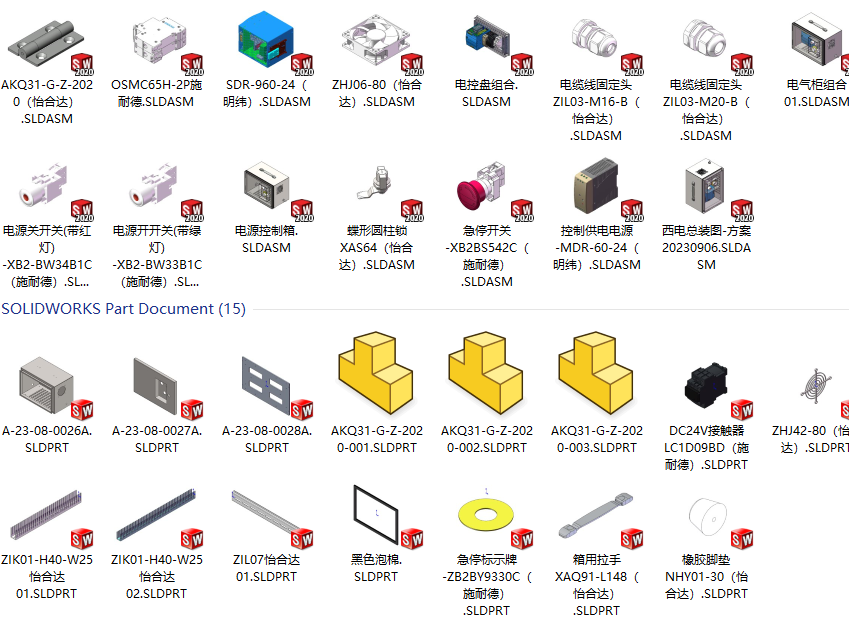

文件列表

#	文件名称	文件大小
1	17245852983370.rar	127.29M
2	A-23-08-0026A.SLDPRT	1.50M
3	A-23-08-0027A.SLDPRT	1.76M
4	A-23-08-0028A.SLDPRT	219.27K
5	AKQ31-G-Z-2020-001.SLDPRT	32.34K
6	AKQ31-G-Z-2020-002.SLDPRT	25.77K
7	AKQ31-G-Z-2020-003.SLDPRT	31.31K
8	AKQ31-G-Z-2020（怡合达）.SLDASM	112.73K
9	DC24V接触器LC1D09BD（施耐德）.SLDPRT	753.83K
10	OSMC65H-2P施耐德.SLDASM	6.05M
11	SDR-960-24.stp	9.48M
12	SDR-960-24（明纬）.SLDASM	6.16M
13	ZHJ06-80（怡合达）.SLDASM	1.25M
14	ZHJ42-80（怡合达）.SLDPRT	200.65K
15	ZIK01-H40-W25怡合达01.SLDPRT	636.28K
16	ZIK01-H40-W25怡合达02.SLDPRT	526.72K
17	ZIL07怡合达01.SLDPRT	215.31K
18	急停开关-XB2BS542C（施耐德）.SLDASM	8.49M
19	急停标示牌-ZB2BY9330C（施耐德）.SLDPRT	79.91K
20	控制供电电源-MDR-60-24（明纬）.SLDASM	5.47M
21	控制供电电源-MDR-60-24（明纬）.stp	6.76M
22	橡胶脚垫NHY01-30（怡合达）.SLDPRT	73.37K
23	电控盘组合.SLDASM	16.12M
24	电气柜组合01.SLDASM	26.10M
25	电源关开关带红灯-XB2-BW34B1C（施耐德）.SLDASM	2.68M
26	电源关开关带红灯-XB2-BW34B1C（施耐德）.stp	2.79M
27	电源开开关带绿灯-XB2-BW33B1C（施耐德）.SLDASM	2.68M
28	电源开开关带绿灯-XB2-BW33B1C（施耐德）.stp	2.79M
29	电源控制箱.SLDASM	12.16M
30	电缆线固定头ZIL03-M16-B（怡合达）.SLDASM	1.92M
31	电缆线固定头ZIL03-M20-B（怡合达）.SLDASM	2.07M
32	箱用拉手XAQ91-L148（怡合达）.SLDPRT	213.63K
33	蝶形圆柱锁XAS64（怡合达）.SLDASM	1.28M
34	西电总装图-方案20230906.SLDASM	26.68M
35	黑色泡棉.SLDPRT	72.89K

此图纸下载需要200金币

立即下载

发布者

落后的战斗机（代做设计私信）

创作: 2918

粉丝: 67

加入时间：2021-02-23

私信

关注

模型信息

图纸格式：sldprt,sldasm,stp

文件大小：130.35M

所需金币：200

上传时间：2024-08-25 19:28:36

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2023

标签

图纸简介

电源箱是指挥供电线路中各种元器件合理分配电能的控制中心，是可靠接纳上端电源，正确馈出荷载电能的控制环节，也是获取用户对供电质量满意与否的关键。提高动力电源箱的操作可靠性，是创优质工程的目标。电源箱一般是按电气接线要求，将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压电源箱。
