散热片机加工工装（ID:1537371）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17247478157780.rar | 795.84K |
| 2 | 产品图.png | 70.23K |
| 3 | 产品图背面.png | 112.68K |
| 4 | 侧视图.png | 35.26K |
| 5 | 定位及夹紧机构.png | 175.09K |
| 6 | 散热片机加工工装.x_t | 1.45M |
此图纸下载需要25金币
立即下载
发布者
可可宸
创作: 452
粉丝: 16
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：814.94KB
所需金币：25
上传时间：2024-08-27 16:36:56
是否可编辑：可修改，不包括参数
版本：Parasolid
标签
图纸简介

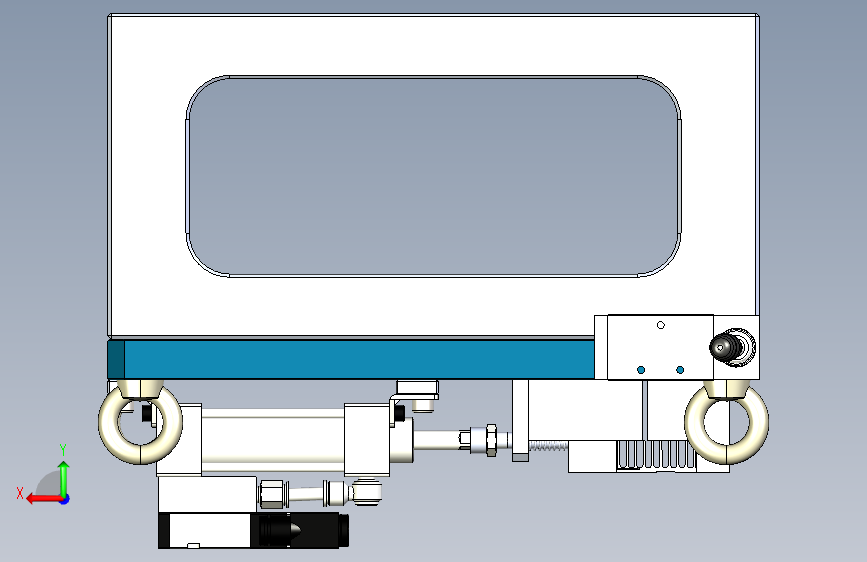

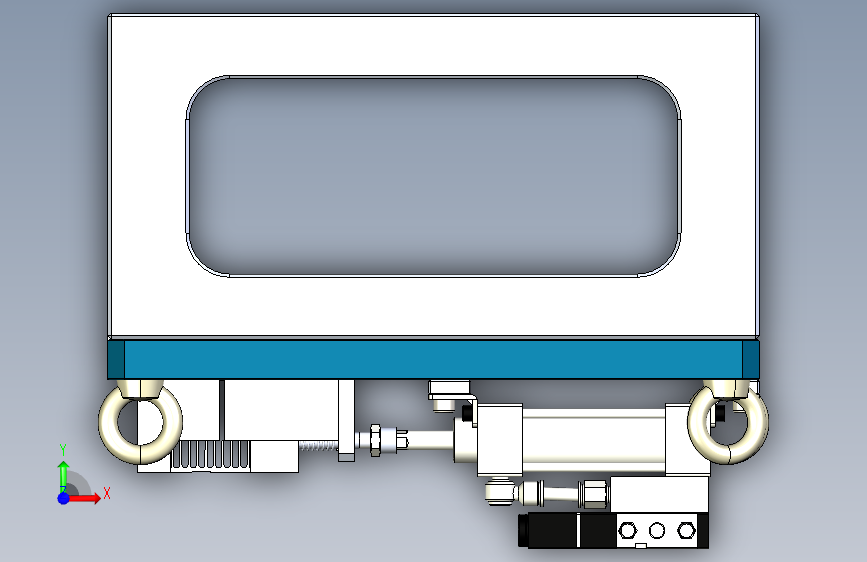

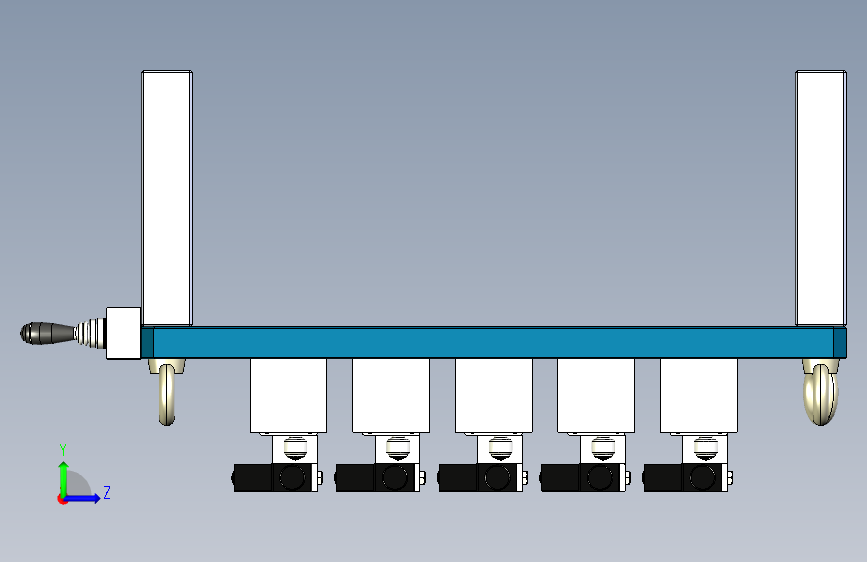

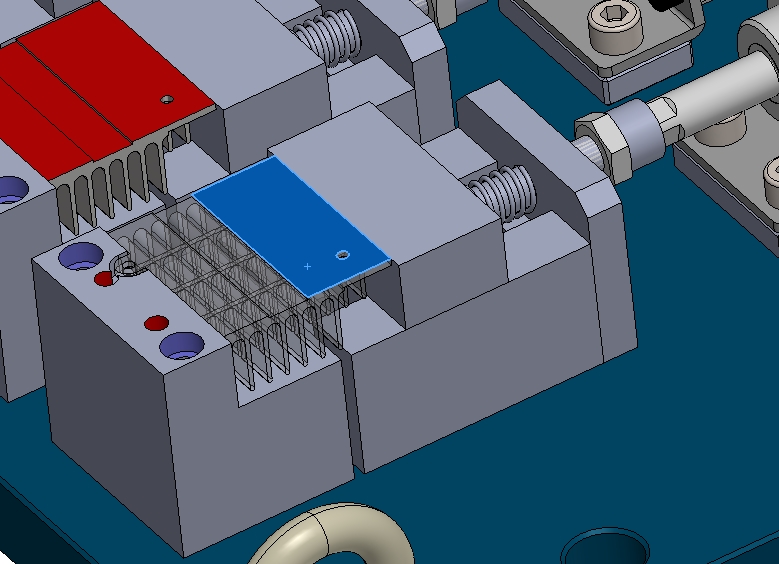

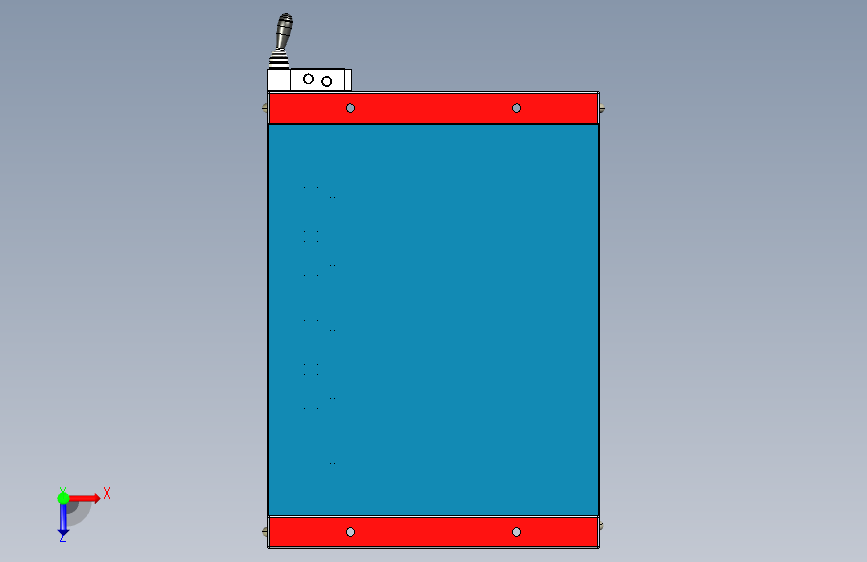

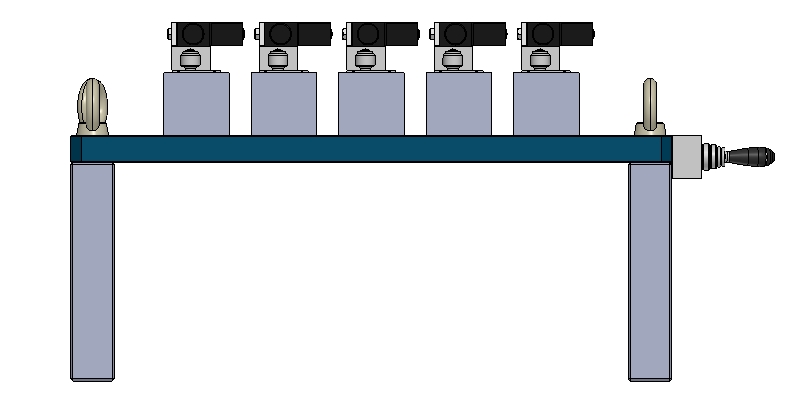

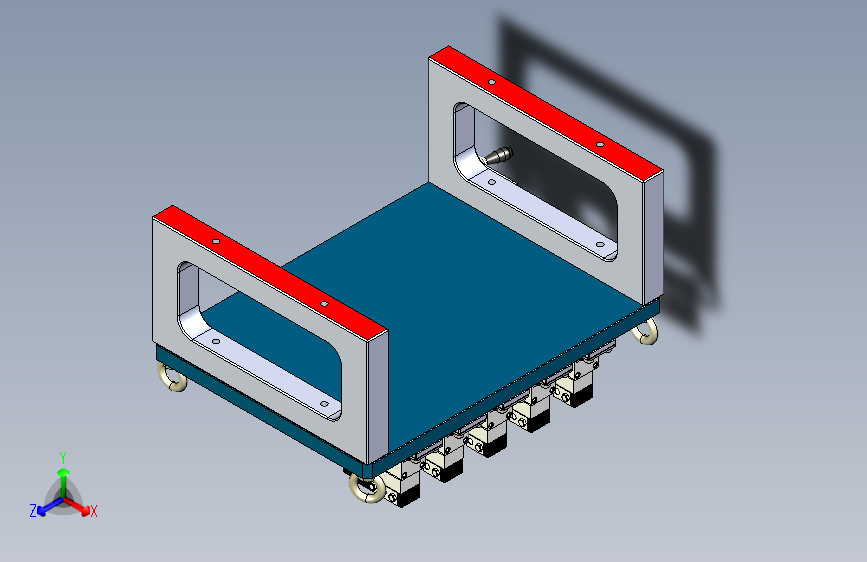

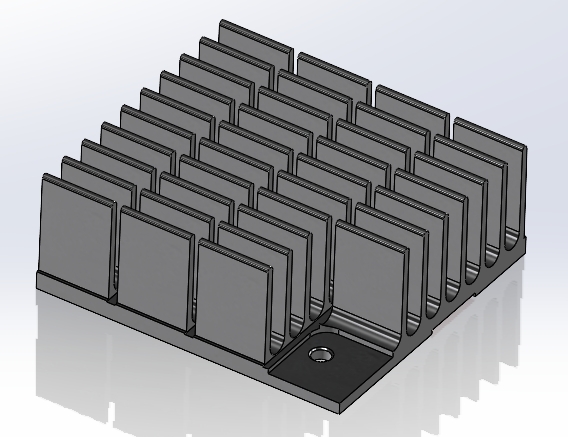

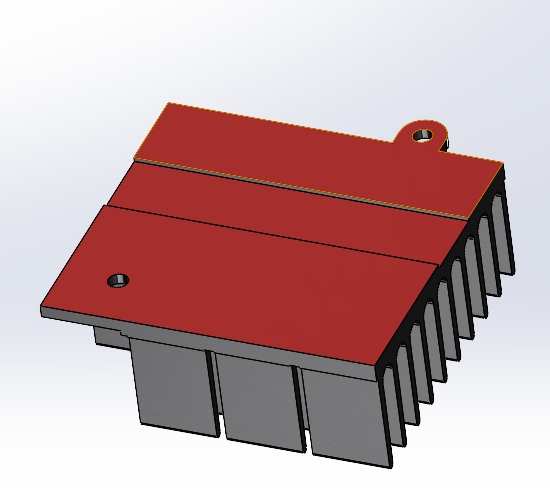

本夹具工装为一款散热片机加工工装，加工位置为铣面，所以只需要在Z方向固定即可，左右有点误差没关系，本夹具一次加工四件，采用的是气缸推紧夹钳的方式固定产品，加工余量也很少，工人装夹方便，简单，图纸格式为XT文档，欢迎下载学习使用。
