5吨桥式起重机小车及其附属装置设计三维SW2011带参+CAD+说明书_SOLIDWORKS 2011_模型图纸下载

首页

图库

工程师

5吨桥式起重机小车及其附属装置设计三维SW2011带参+CAD+说明书（ID:1539495）

机械设备 / 工程机械 / 5吨桥式起重机小车及其附属装置设计三维SW2011带参+CAD+说明书

©非原创

平面图

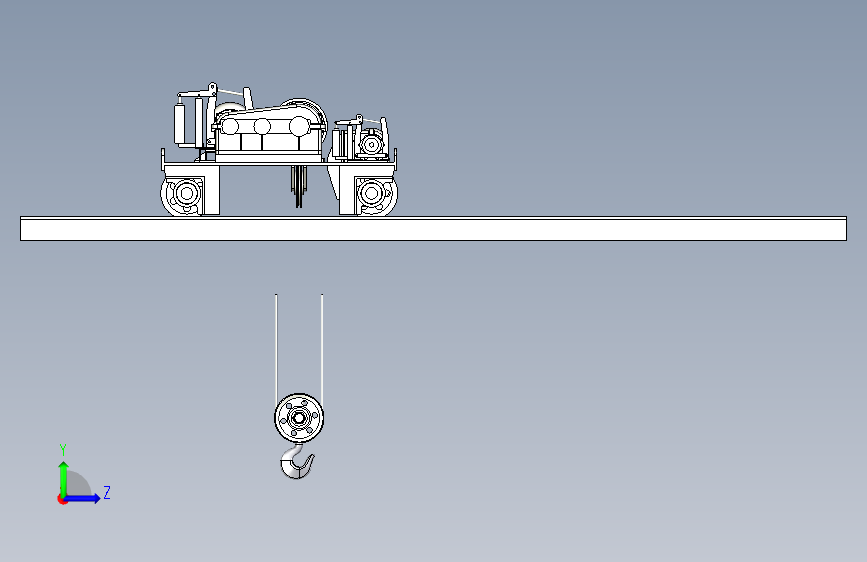

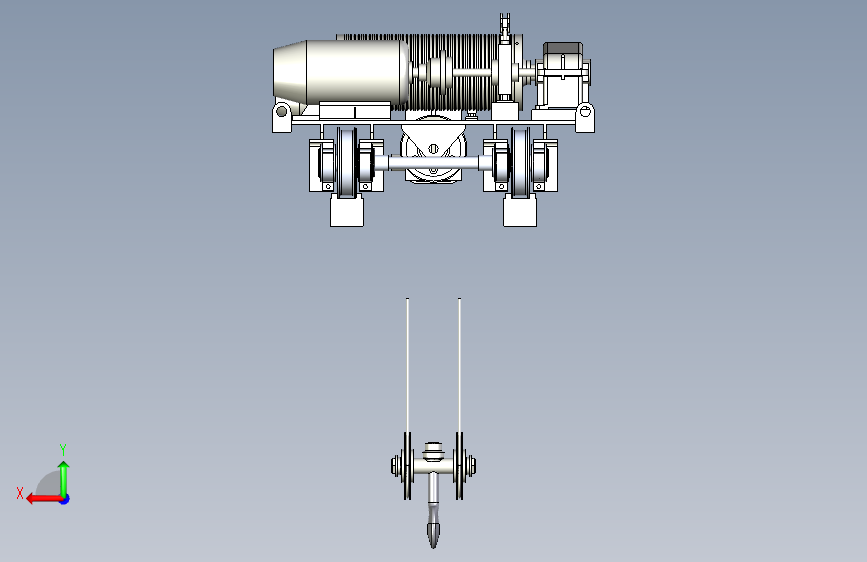

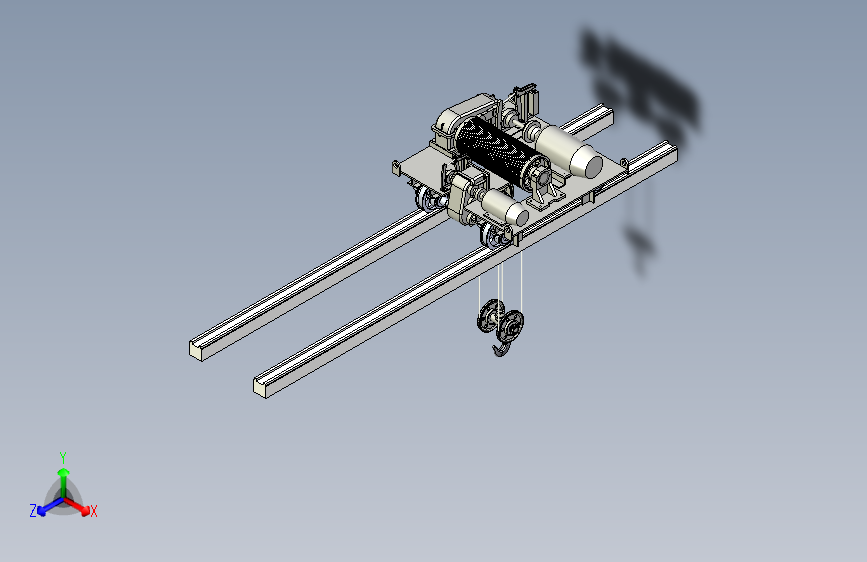

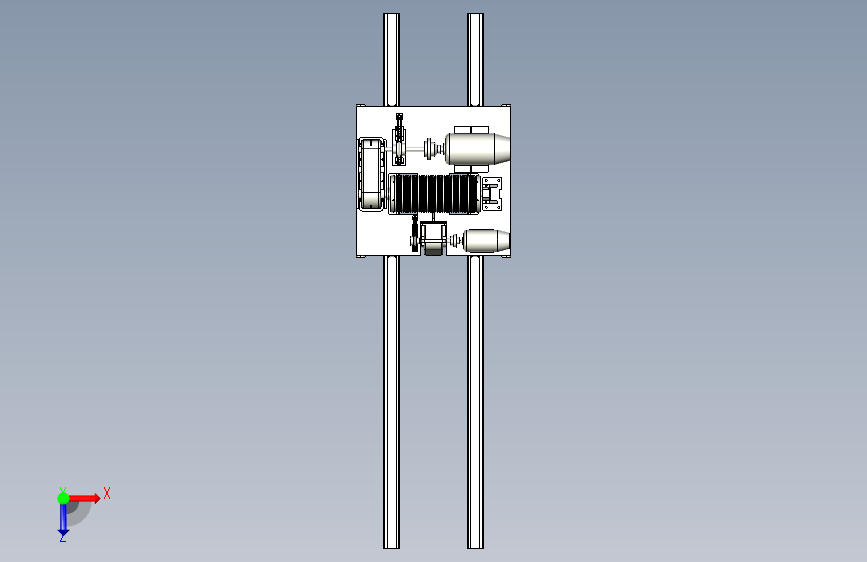

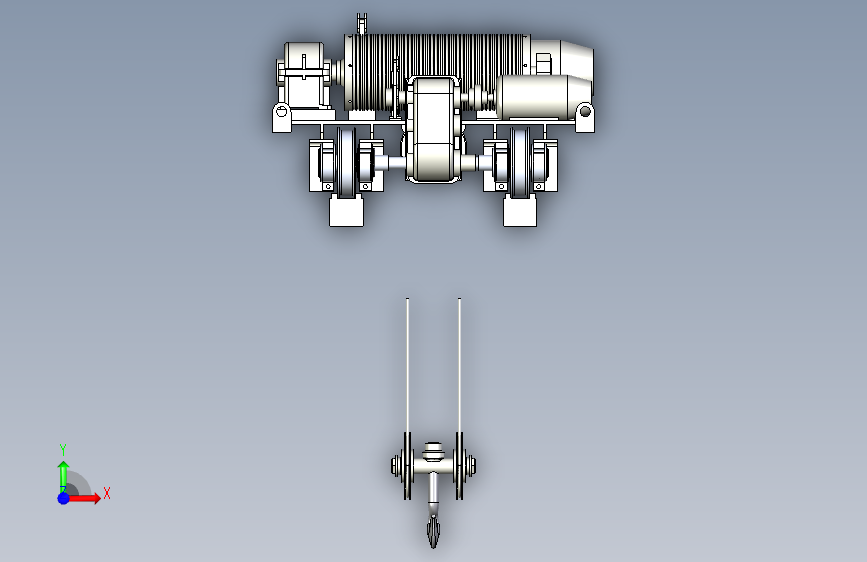

3D视图

文件列表

#	文件名称	文件大小
1	17249343059514.zip	16.67M

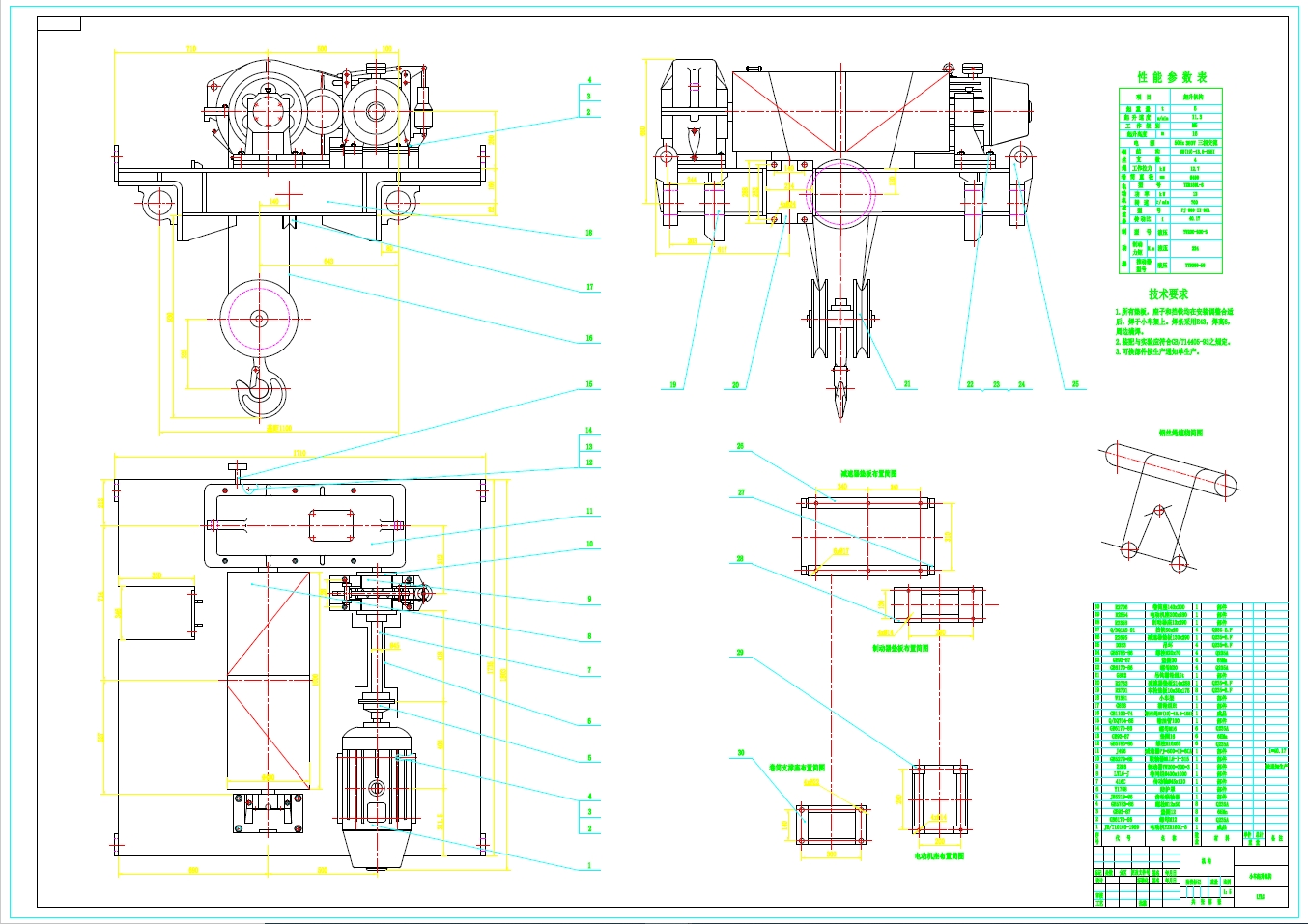

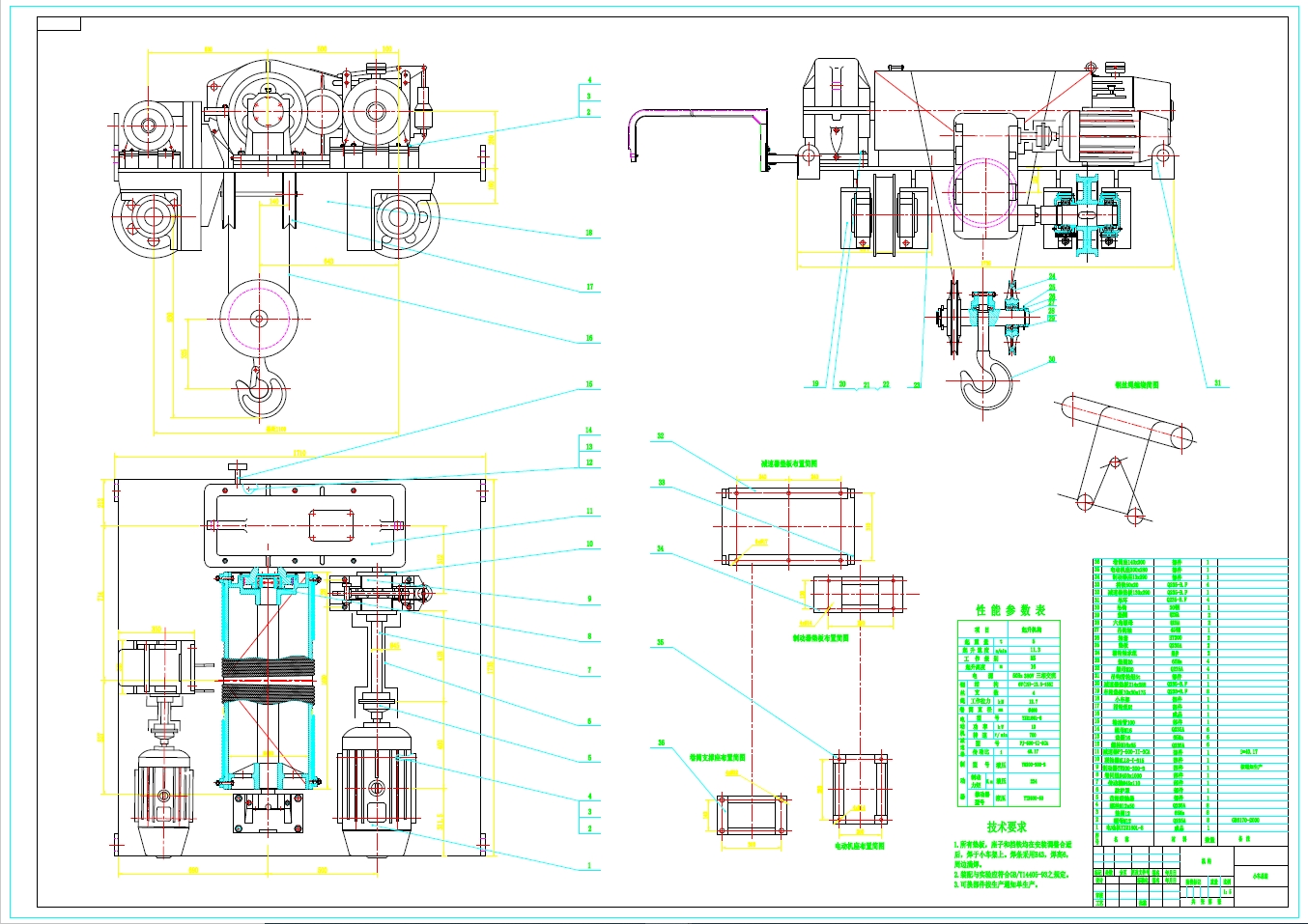

2	A0-小车总体机构装配图改.dwg	1.02M
3	A0-小车机构装配图.dwg	541.58K
4	A1-卷筒组.dwg	728.77K
5	A1-吊钩滑轮组.dwg	994.35K

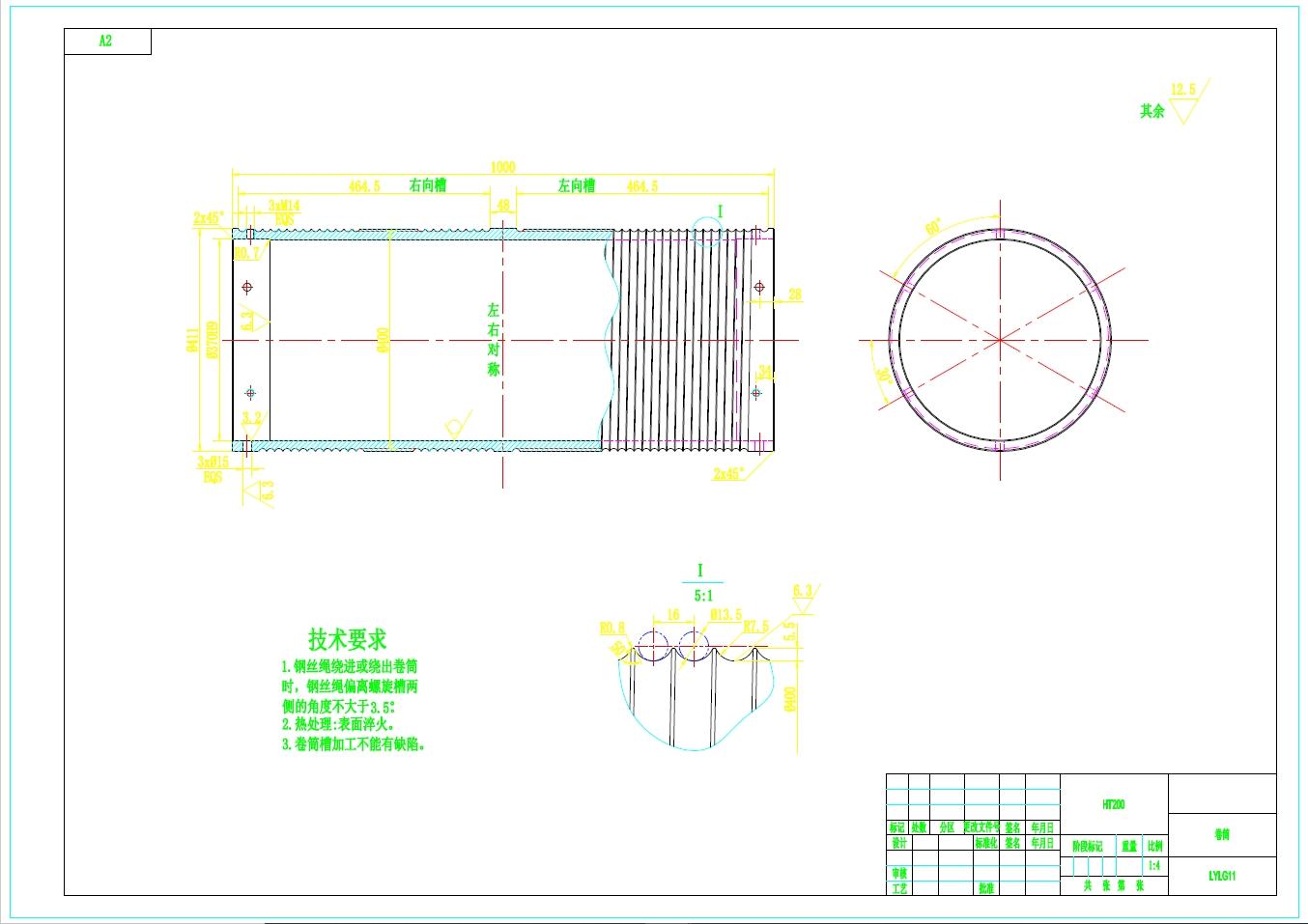

6	A2-卷筒.dwg	347.92K
7	A2-卷筒毂.dwg	322.66K
8	A2-小车导电架.DWG	425.01K
9	A2-齿轮联接盘.dwg	368.53K
10	A3-卷筒轴.dwg	321.46K
11	A4-轴承端盖.dwg	306.72K
12	A4-钢丝绳压板.dwg	302.98K
13	zongzhuangtu.stp	3.14M
14	任务书3.doc	43.50K
15	小车总装.avi	9.52M

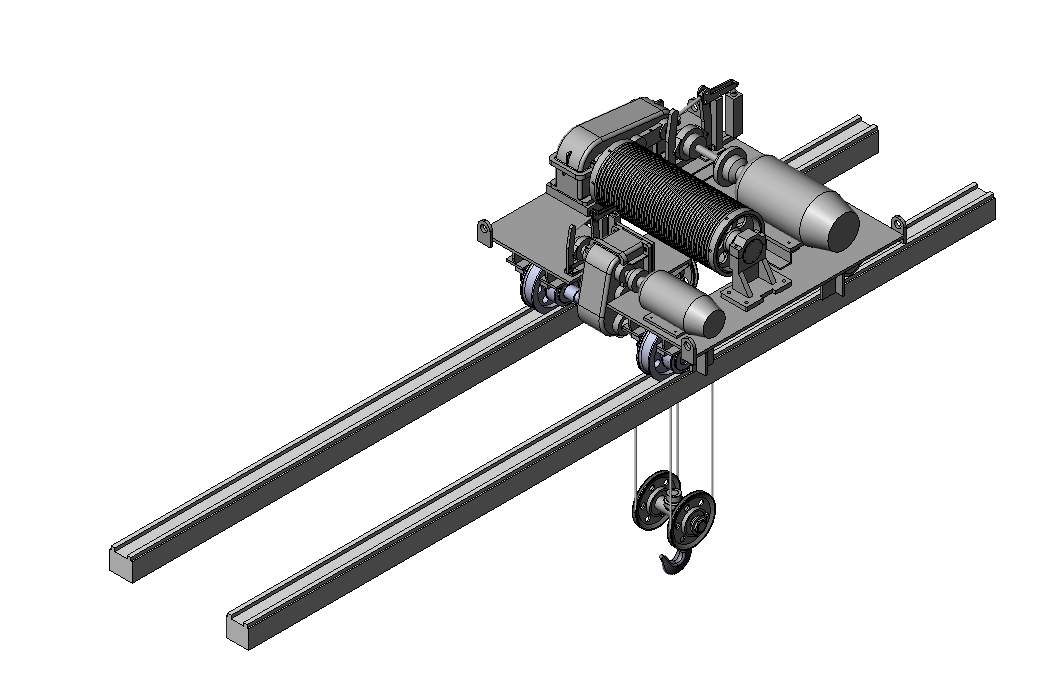

16	微信截图_20240726064310.png	134.55K

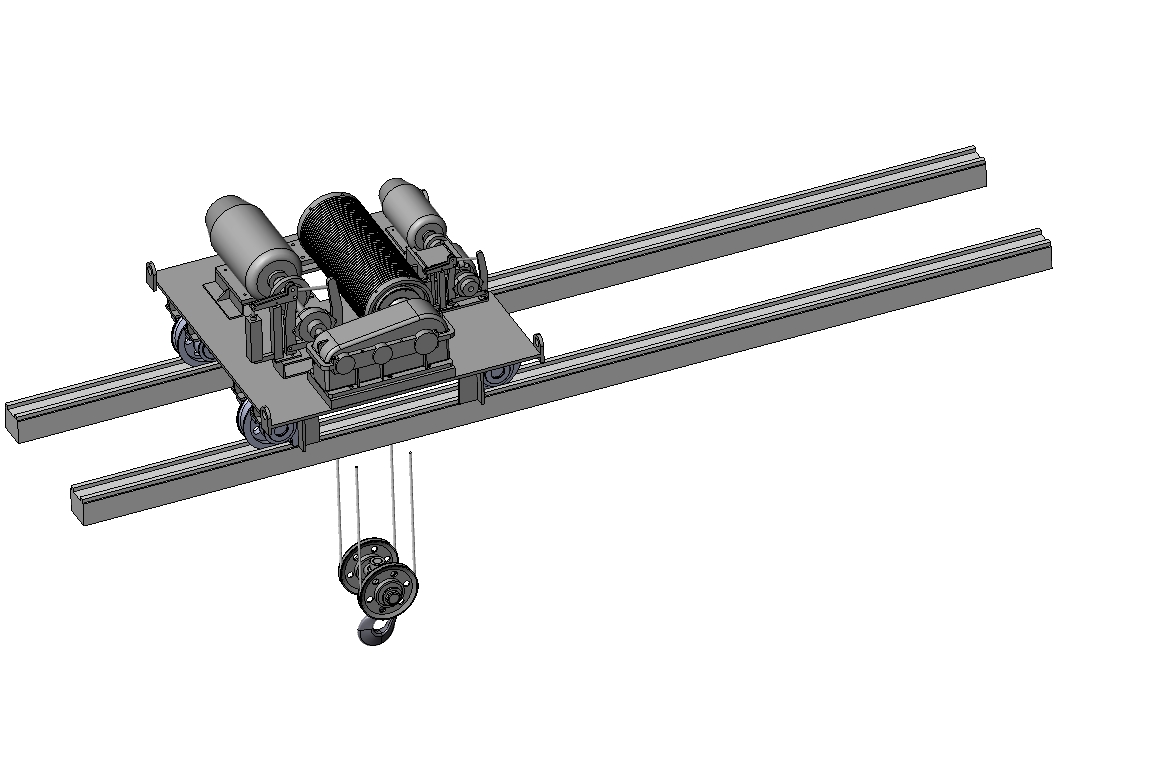

17	微信截图_20240726064317.png	139.83K
18	微信截图_20240726183402.png	522.27K
19	微信截图_20240726183409.png	473.11K
20	微信截图_20240726183412.png	256.89K
21	微信截图_20240726183418.png	276.18K
22	微信截图_20240726183421.png	80.57K

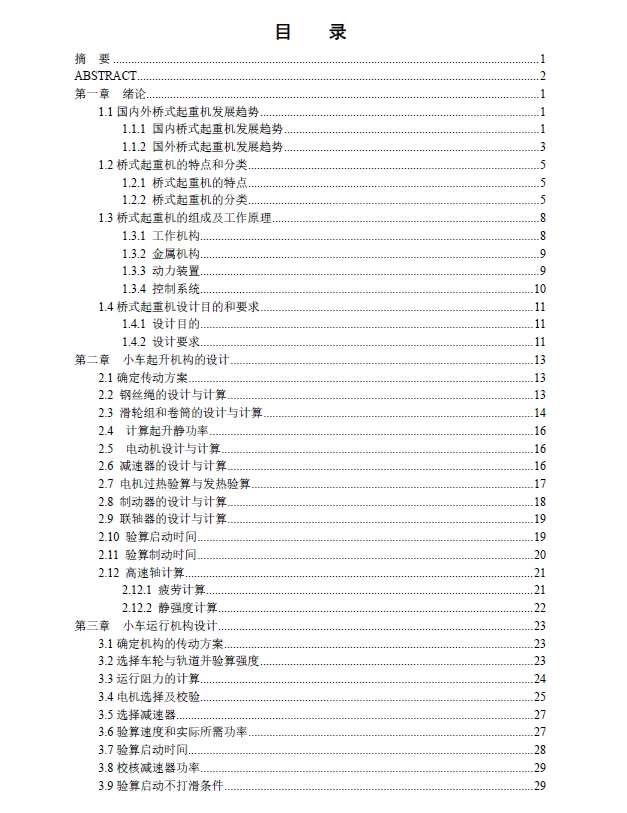

23	说明书.doc	2.32M
24	Y112M电机.SLDPRT	340.50K
25	传动轴.SLDPRT	86.50K
26	减速器.SLDPRT	666.50K
27	减速器底座.SLDPRT	103.50K
28	制动器.SLDPRT	946.00K
29	制动器底座.SLDPRT	117.00K
30	卷筒.SLDPRT	640.00K
31	卷筒支撑底座.SLDPRT	466.50K
32	卷筒毂.SLDPRT	254.00K
33	卷筒轴.SLDPRT	180.50K
34	吊钩.SLDPRT	529.50K
35	吊钩滑轮组.SLDASM	290.00K
36	吊钩轴.SLDPRT	152.50K
37	垫板.SLDPRT	93.00K
38	密封盖板.SLDPRT	123.50K
39	密封端板1.SLDPRT	121.00K
40	小车总装.SLDASM	1.57M
41	小车架.SLDPRT	845.00K
42	推力球轴承51208.SLDPRT	92.50K
43	梁.SLDPRT	156.50K
44	滑轮轴承组.SLDPRT	244.50K
45	电机YZR180L.SLDPRT	216.50K
46	电机底座.SLDPRT	116.50K
47	联轴器.SLDPRT	112.50K
48	联轴器2.SLDPRT	158.50K
49	薄螺母.SLDPRT	130.00K
50	螺母块.SLDPRT	143.50K
51	行走制动器.SLDPRT	608.50K
52	角型轴承箱.SLDPRT	314.00K
53	调心滚子轴承22311.SLDPRT	111.00K
54	调心球轴承2211.SLDPRT	176.50K
55	车轮.SLDPRT	465.50K
56	车轮减速器.SLDPRT	700.50K
57	车轮电机.SLDPRT	276.50K
58	车轮组.SLDASM	331.50K
59	车轮轴.SLDPRT	173.00K
60	轴套.SLDPRT	93.50K
61	轴承座盖板.SLDPRT	119.50K
62	轴承盖.SLDPRT	166.00K
63	轴承端盖.SLDPRT	160.00K
64	轴承端盖1.SLDPRT	123.00K
65	轴承端盖2、.SLDPRT	179.00K
66	钢丝绳简化.SLDPRT	143.00K
67	齿轮联轴器.SLDPRT	116.50K
68	齿轮连接盘.SLDPRT	267.50K
69	齿轮连接盘主动.SLDPRT	164.50K
70	主梁.SLDDRW	276.00K
71	主梁.sldprt	357.50K
72	小车轨道.SLDPRT	177.50K
73	桥架.SLDASM	955.00K
74	端梁.SLDPRT	279.00K
