液压升降车（ID:1541088）

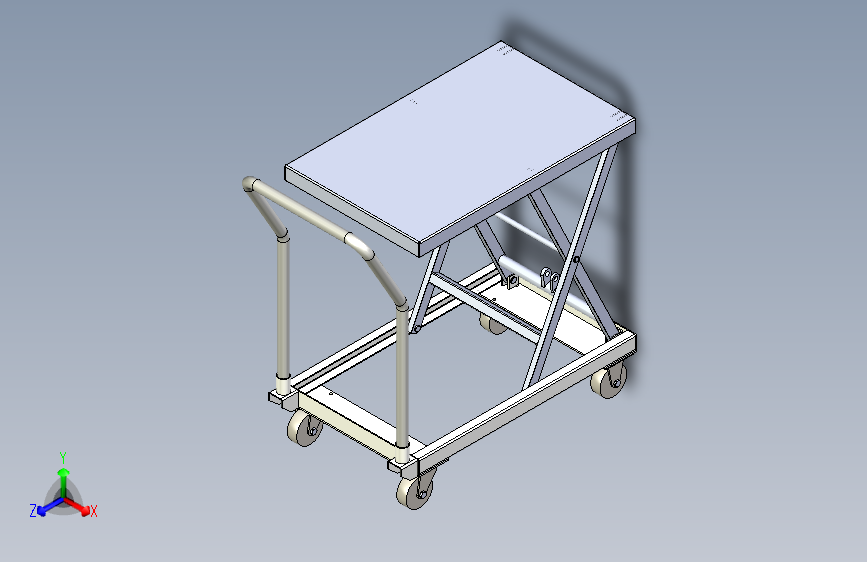

0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17250353407851.rar | 22.93M |
| 2 | 上架.SLDPRT | 748.12K |
| 3 | 前轮装配体.SLDASM | 558.04K |
| 4 | 前轴.SLDPRT | 168.18K |
| 5 | 后轮装配体.SLDASM | 578.32K |
| 6 | 后轴.SLDPRT | 66.68K |
| 7 | 带底脚无凸缘电机112M.SLDPRT | 1.15M |
| 8 | 底.SLDPRT | 237.75K |
| 9 | 扇形平台.SLDPRT | 54.61K |
| 10 | 把手.SLDPRT | 109.97K |
| 11 | 护栏.SLDPRT | 188.21K |
| 12 | 挡圈.SLDPRT | 47.87K |
| 13 | 推块.SLDPRT | 64.48K |
| 14 | 推杆装置装配体.SLDASM | 816.61K |
| 15 | 支架1.SLDPRT | 56.64K |
| 16 | 支腿.SLDPRT | 69.57K |
| 17 | 支腿2.SLDPRT | 562.19K |
| 18 | 板1.SLDPRT | 41.09K |
| 19 | 液压升降车装配体.SLDASM | 3.71M |
| 20 | 液压缸装配.SLDASM | 2.86M |
| 21 | 滑动片上.SLDPRT | 56.50K |
| 22 | 电机移动装配体.SLDASM | 412.89K |
| 23 | 车架.SLDASM | 911.08K |
| 24 | 转轴座.SLDPRT | 72.30K |
| 25 | 轮胎.SLDPRT | 845.78K |
| 26 | 连杆1.SLDPRT | 67.12K |
| 27 | 零件3.SLDPRT | 55.93K |
| 28 | 齿条.SLDPRT | 780.24K |
| 29 | 齿轮.SLDPRT | 347.42K |
| 30 | ~$液压柱.SLDASM | 14B |
| 31 | 中轴2.SLDPRT | 132.50K |
| 32 | 液压柱.SLDASM | 30.00K |
| 33 | 液压柱.SLDPRT | 80.93K |
| 34 | 液压柱2.SLDPRT | 65.88K |
| 35 | 零件1.SLDPRT | 85.44K |
| 36 | MOTOR200W.SLDPRT | 292.69K |
| 37 | PART-4001.SLDPRT | 115.42K |
| 38 | PART-4002.SLDPRT | 250.82K |
| 39 | PART-4003.SLDPRT | 352.22K |
| 40 | PART-4004.SLDPRT | 97.09K |
| 41 | PART-4006.SLDPRT | 76.44K |
| 42 | PART-4007.SLDPRT | 203.14K |
| 43 | PART-4008.SLDPRT | 502.10K |
| 44 | TEBS40-D-C.SLDASM | 875.69K |
| 45 | DJ_YZ_卧式安装_YZ112M-6S230min.sldprt | 1.09M |
| 46 | GB_1型六角开槽螺母-C级_M30.sldprt | 170.50K |
| 47 | GB_1型六角开槽螺母-C级_M36.sldprt | 153.08K |
| 48 | GB_六角头螺栓_C级_M10X45.sldprt | 198.00K |
| 49 | GB_六角头螺栓_全螺纹_C级_M22X220.sldprt | 84.57K |
| 50 | GB_六角头螺栓_全螺纹_C级_M24X150.sldprt | 118.50K |
| 51 | GB_六角螺母_C级_M24.sldprt | 64.95K |
| 52 | GB_开口销_3.2X63.sldprt | 62.07K |
| 53 | GB_标准型弹簧垫圈_22.sldprt | 91.00K |
| 54 | GB_标准型弹簧垫圈_24.sldprt | 47.94K |
| 55 | GB_深沟球轴承_16010.sldprt | 445.28K |
| 56 | YY_CB3250齿轮泵_CB-50I.sldprt | 780.00K |
| 57 | YY_CPT型液控单向阀_CPT-06.sldprt | 484.50K |
| 58 | YY_HSGL型液压缸_80-700-0.0001.SLDPRT | 350.00K |
| 59 | YY_扩口式端直通管接头体_14.sldprt | 281.00K |
| 60 | YY_焊接式直通管接头体_14.sldprt | 362.50K |
| 61 | 六角头螺栓_C级_M30X120.sldprt | 47.85K |
| 62 | 1.SLDPRT | 66.21K |
| 63 | 剪式液压升降车总图.dwg | 2.54M |
| 64 | 支撑脚部分装配图.dwg | 1.80M |
| 65 | 方案图.dwg | 242.90K |
| 66 | 液压部分装配图.dwg | 1.66M |
| 67 | 滑动板.dwg | 181.83K |
| 68 | 转轴座.dwg | 189.59K |
| 69 | 轴.dwg | 210.43K |
| 70 | 连杆臂.dwg | 207.77K |
此图纸下载需要350金币
立即下载
发布者
落后的战斗机（代做设计私信）
创作: 2918
粉丝: 67
加入时间：2021-02-23
模型信息
图纸格式：sldprt,sldasm,dwg
文件大小：23.48M
所需金币：350
上传时间：2024-08-31 00:29:02
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2014
标签
图纸简介

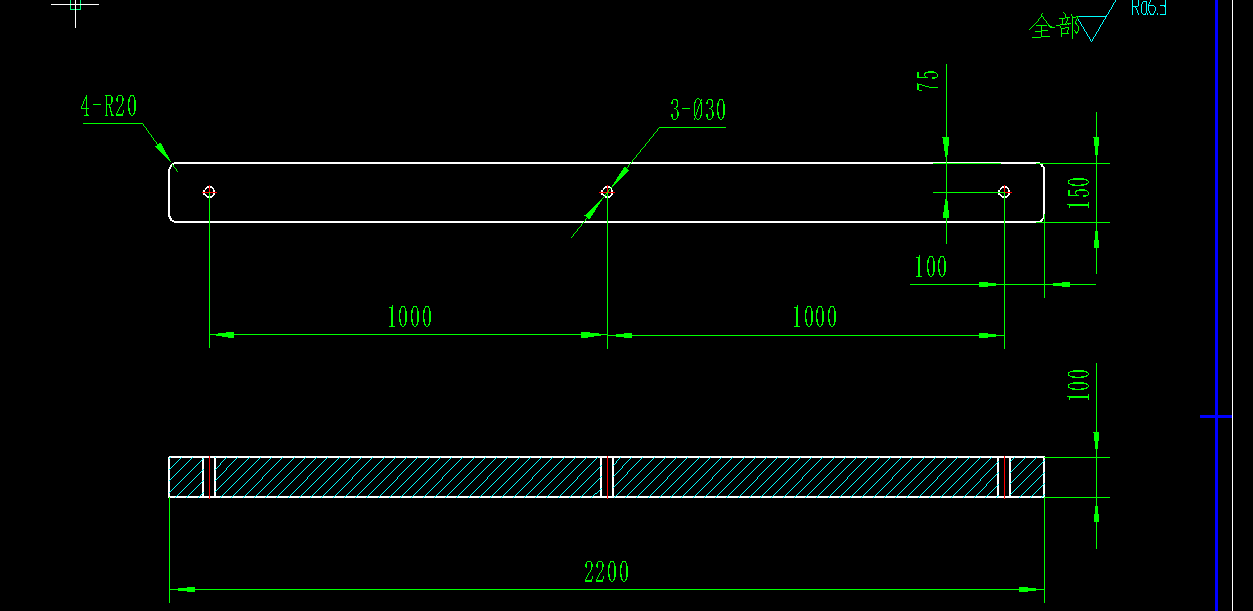

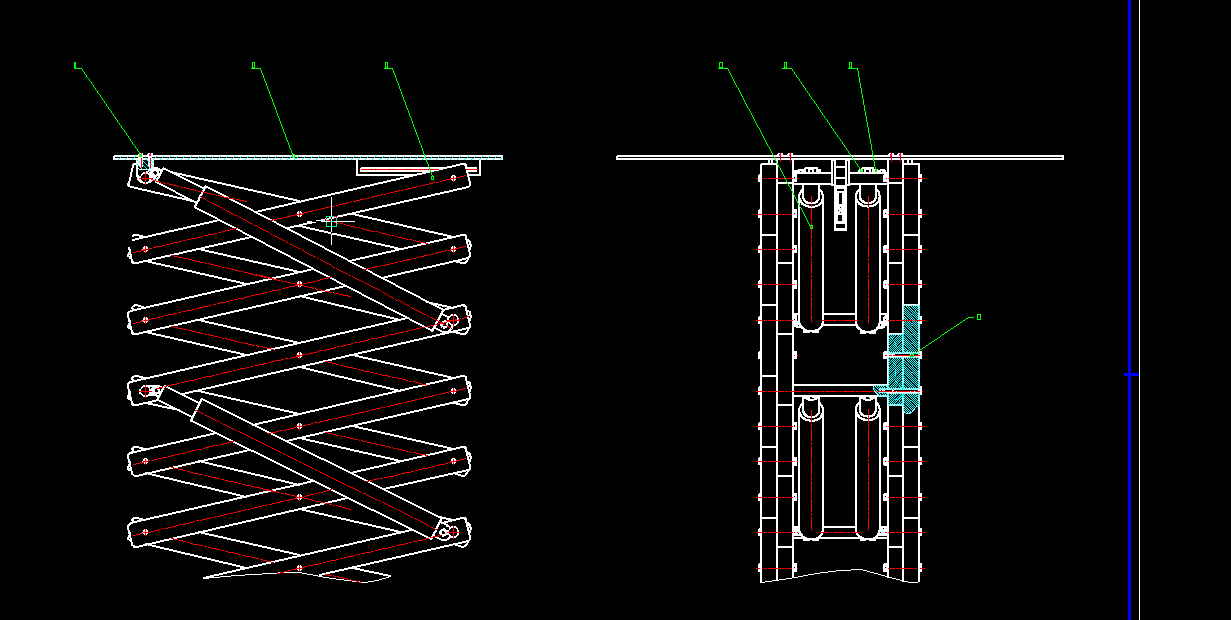

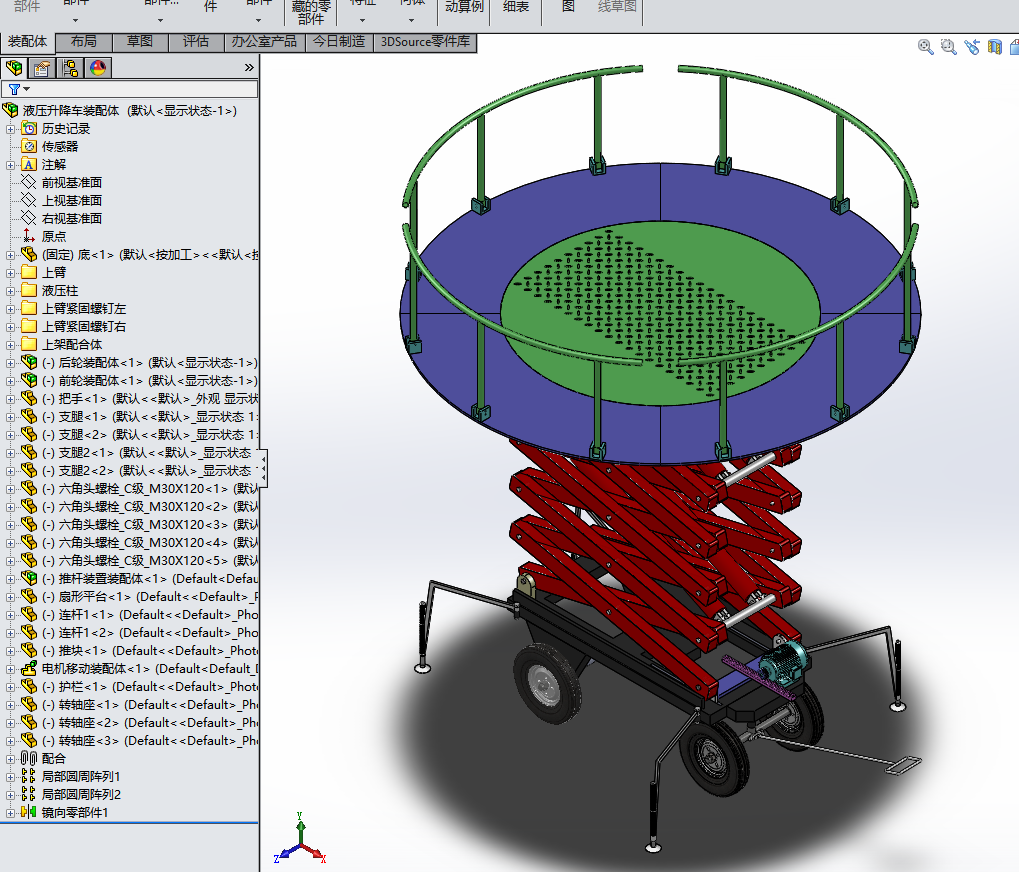

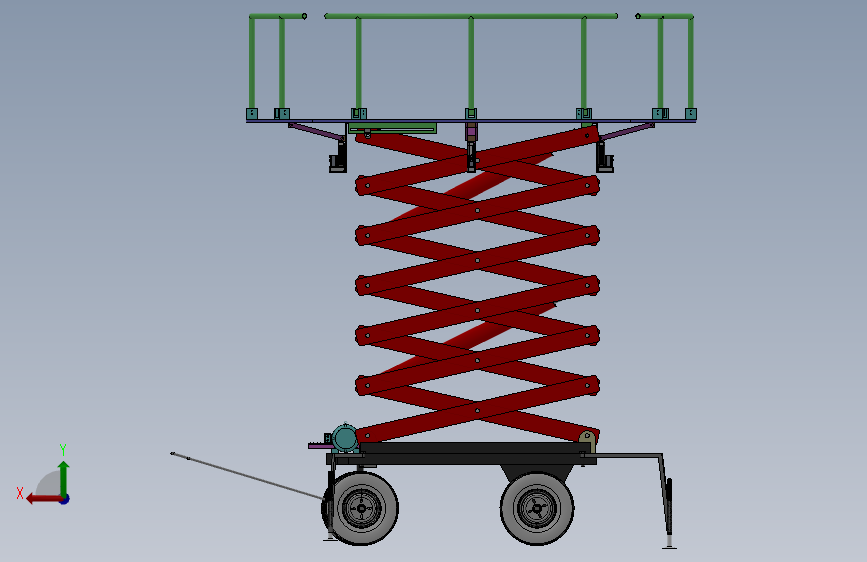

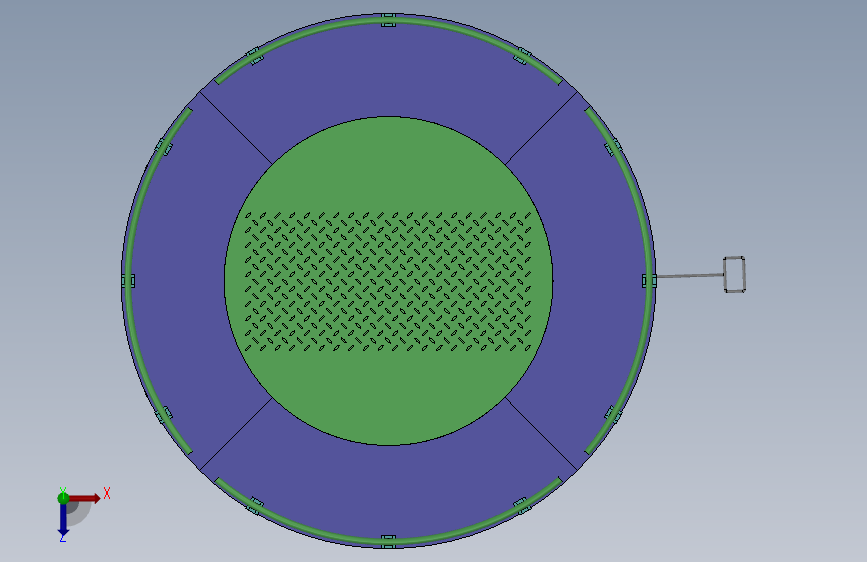

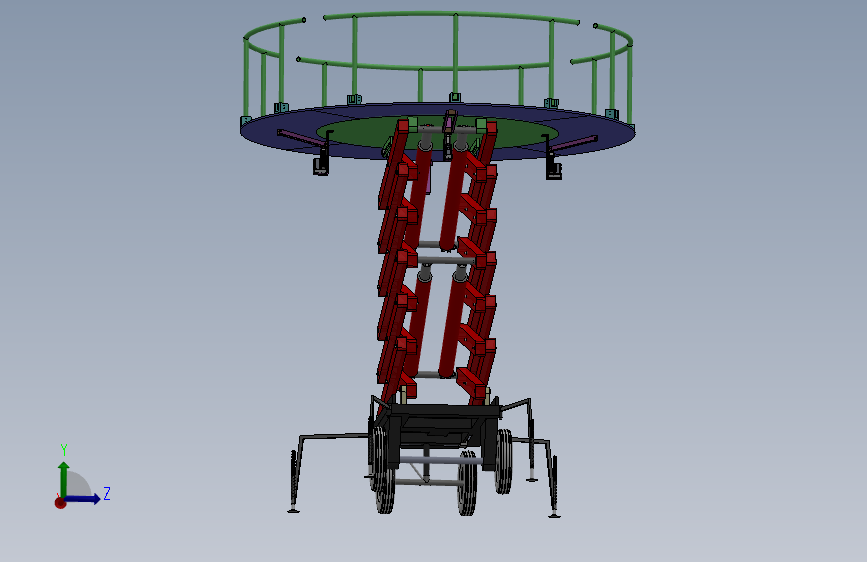

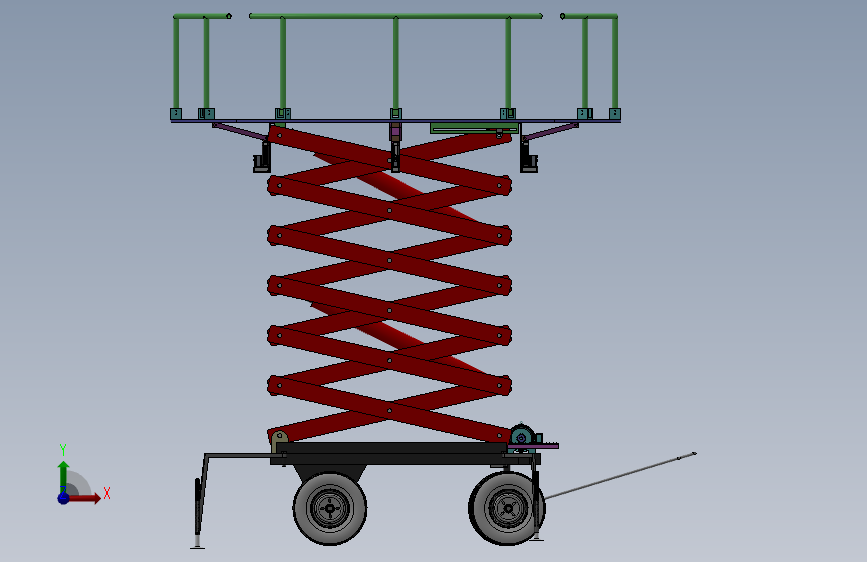

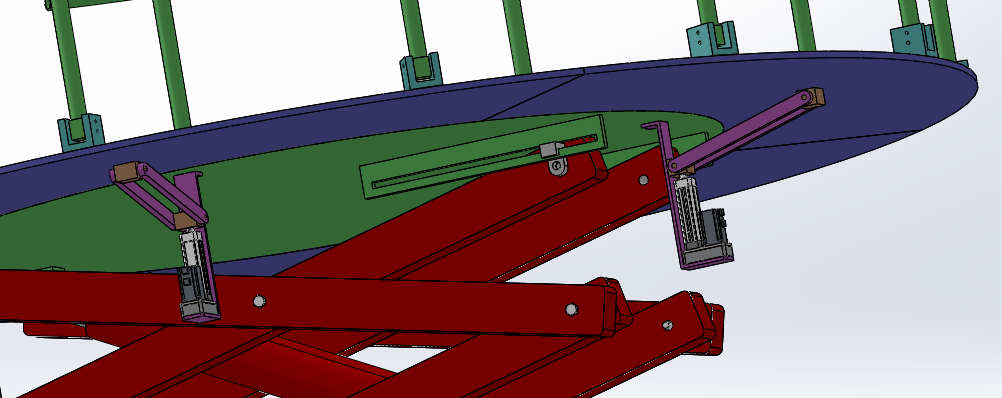

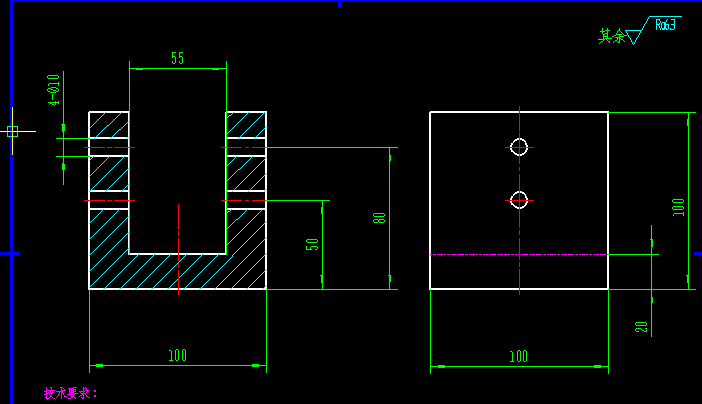

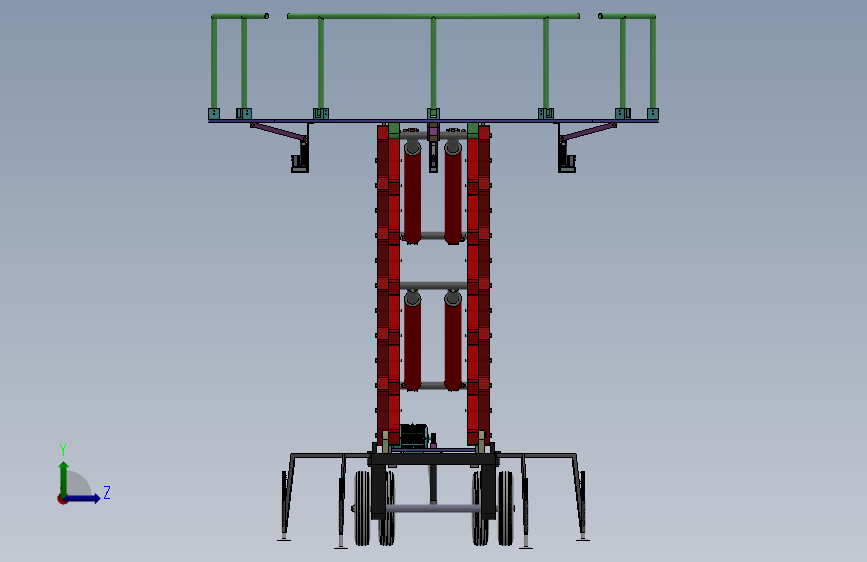

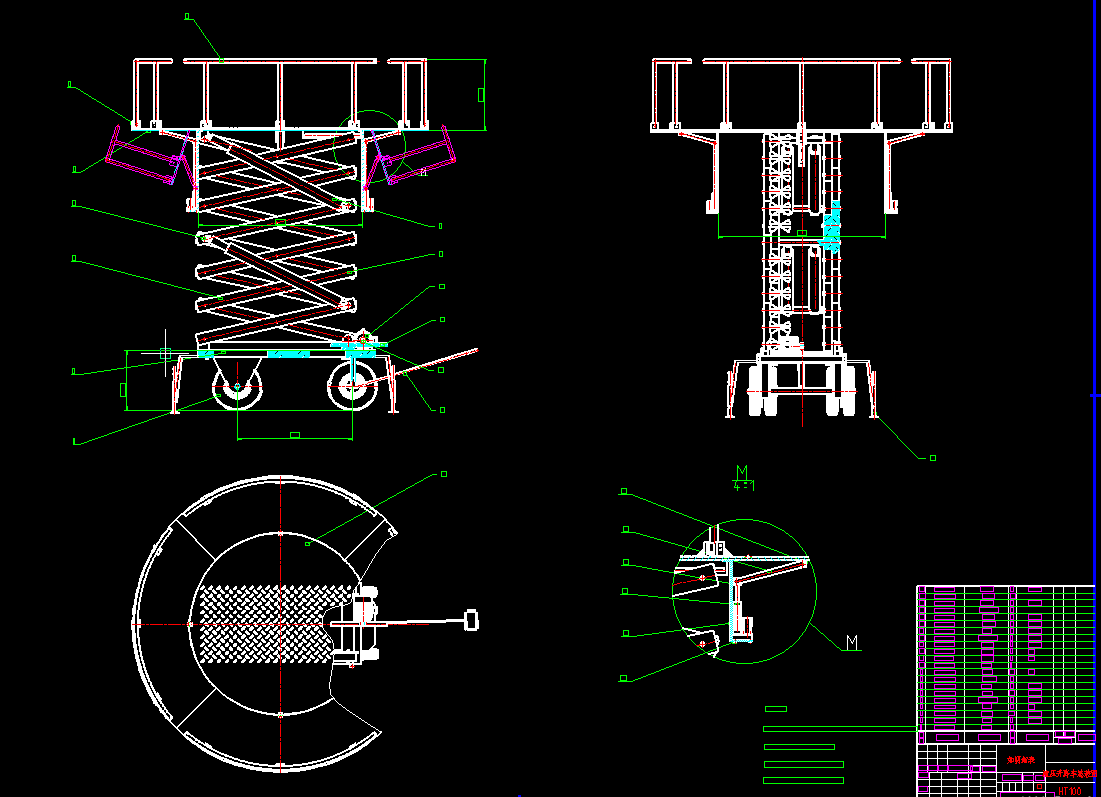

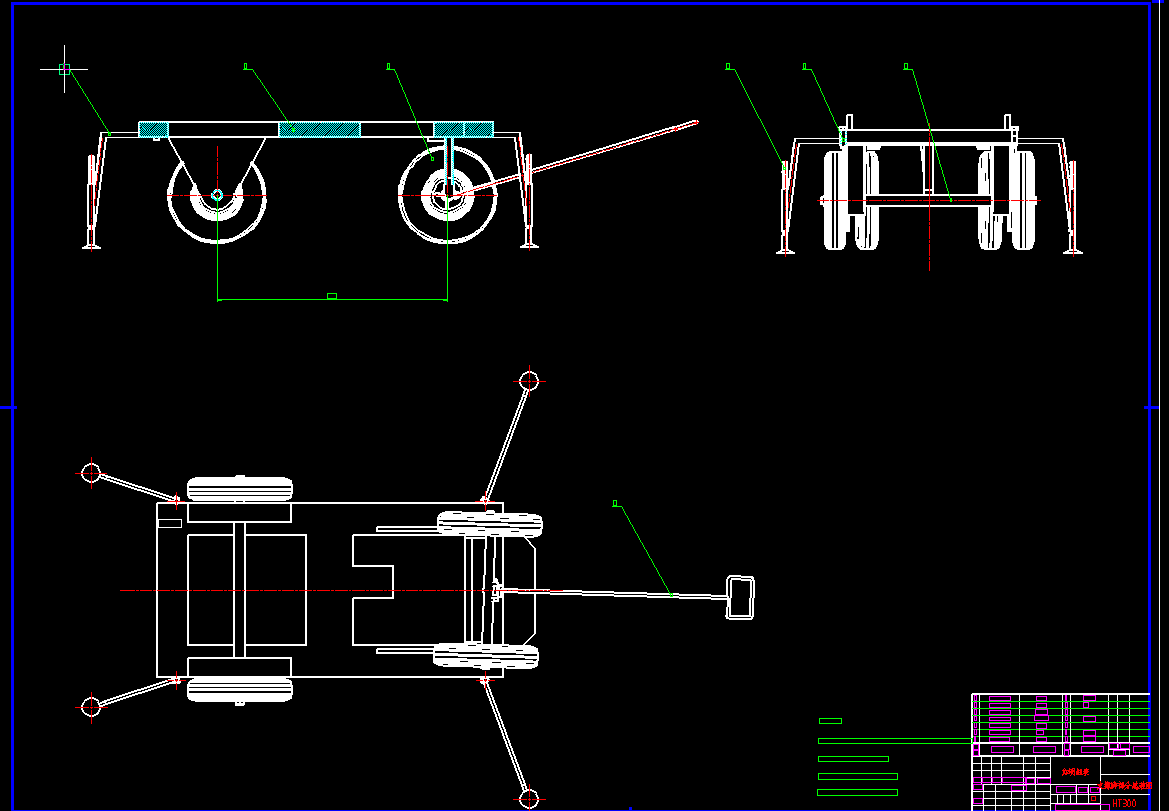

1、该平台机可分为移动、升降和平台部分，主要做升降和平台部分（移动部分可根据进度安排），平台可用伞式拓展机构，能平稳升降、支撑500kg重量； 2、平台可设计为里圈和外圈。高空作业人员可携带货物随里圈上升，外圈可采用液压驱动，在外圈板上可设护栏，但不得影响平台收放。 三维模型SW2014绘制,提供二维总图及部分零件图,欢迎下载交流.
