双面铣床液压系统设计（ID:1541458）

设备部件 / 液压气动元件 / 双面铣床液压系统设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17250748354971.zip	859.57K

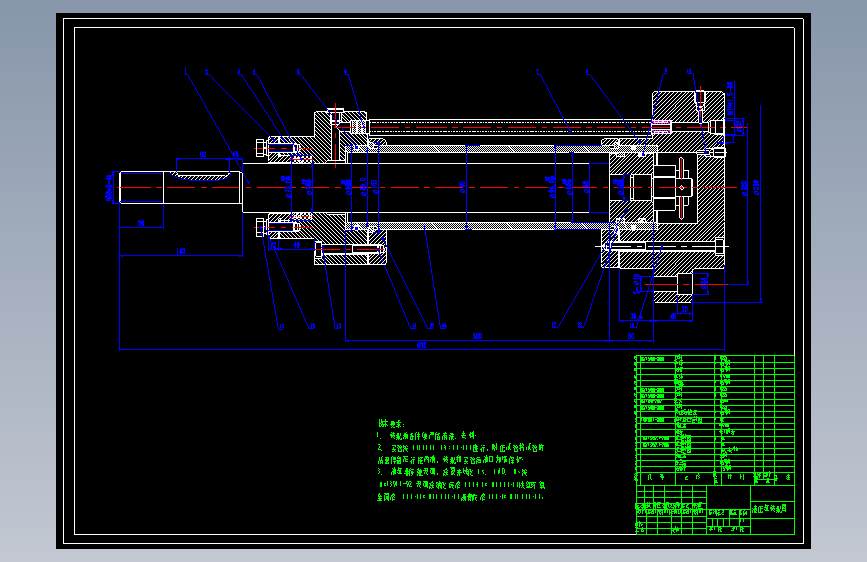

2	双面铣床-80-56液压缸装配图A1.dwg	126.24K

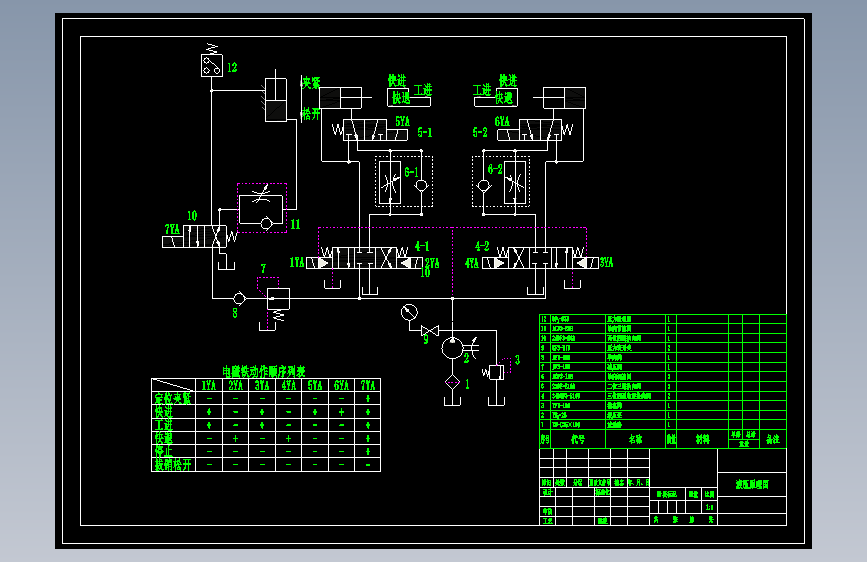

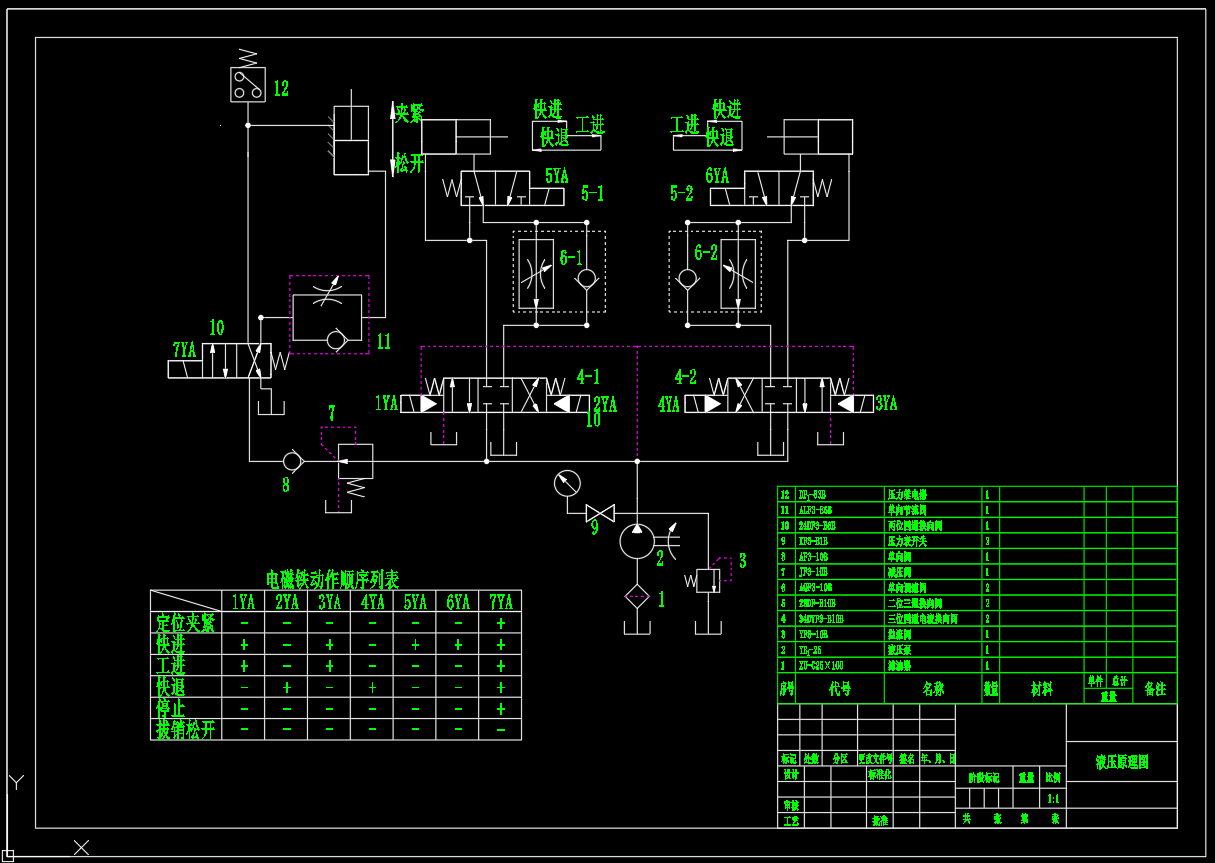

3	双面铣床-液压系统原理图.dwg	137.74K
4	图片1.png	45.32K
5	图片2.png	24.16K
6	屏幕截图2024-08-31112120.png	151.34K
7	屏幕截图2024-08-31112200.png	95.56K
8	屏幕截图2024-08-31112213.png	19.11K
9	说明书.docx	401.37K

此图纸下载需要350金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 673

粉丝: 64

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg

文件大小：880.2KB

所需金币：350

上传时间：2024-08-31 11:27:16

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

图纸简介

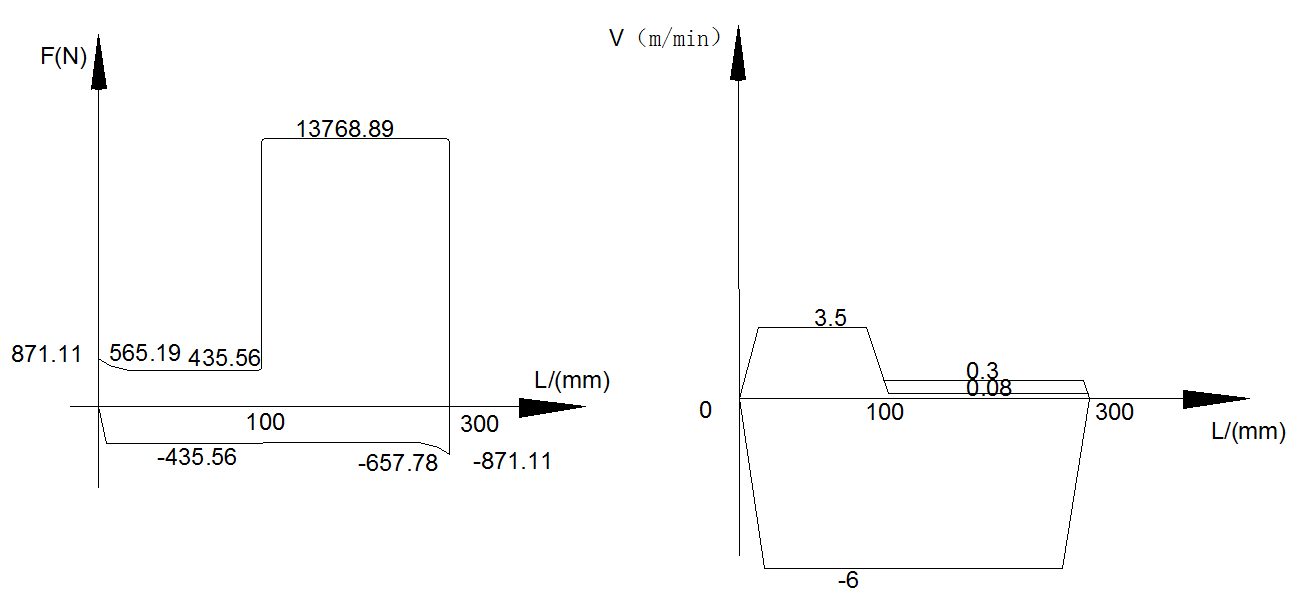

设计卧式双面铣削组合机床的液压系统。机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。工作台移动部件的总质量为400kg，加、减速时间为0.2s，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。夹紧缸行程为30mm，夹紧力为800N，设计暂取夹紧时间为1s。工作台快进行程为100mm，快进速度为3.5m / min，工进行程为200mm，工进速度为80~ 300mm/min，轴向工作负载为12000N，快退速度为6m/min。要求工作台运动平稳，夹紧力可调并保压。试设计该机床液压系统。
