MED-12非道路移动机械尾气净化器（ID:1553087）

机械设备 / 环保设备 / MED-12非道路移动机械尾气净化器

©原创

平面图

3D视图

文件列表

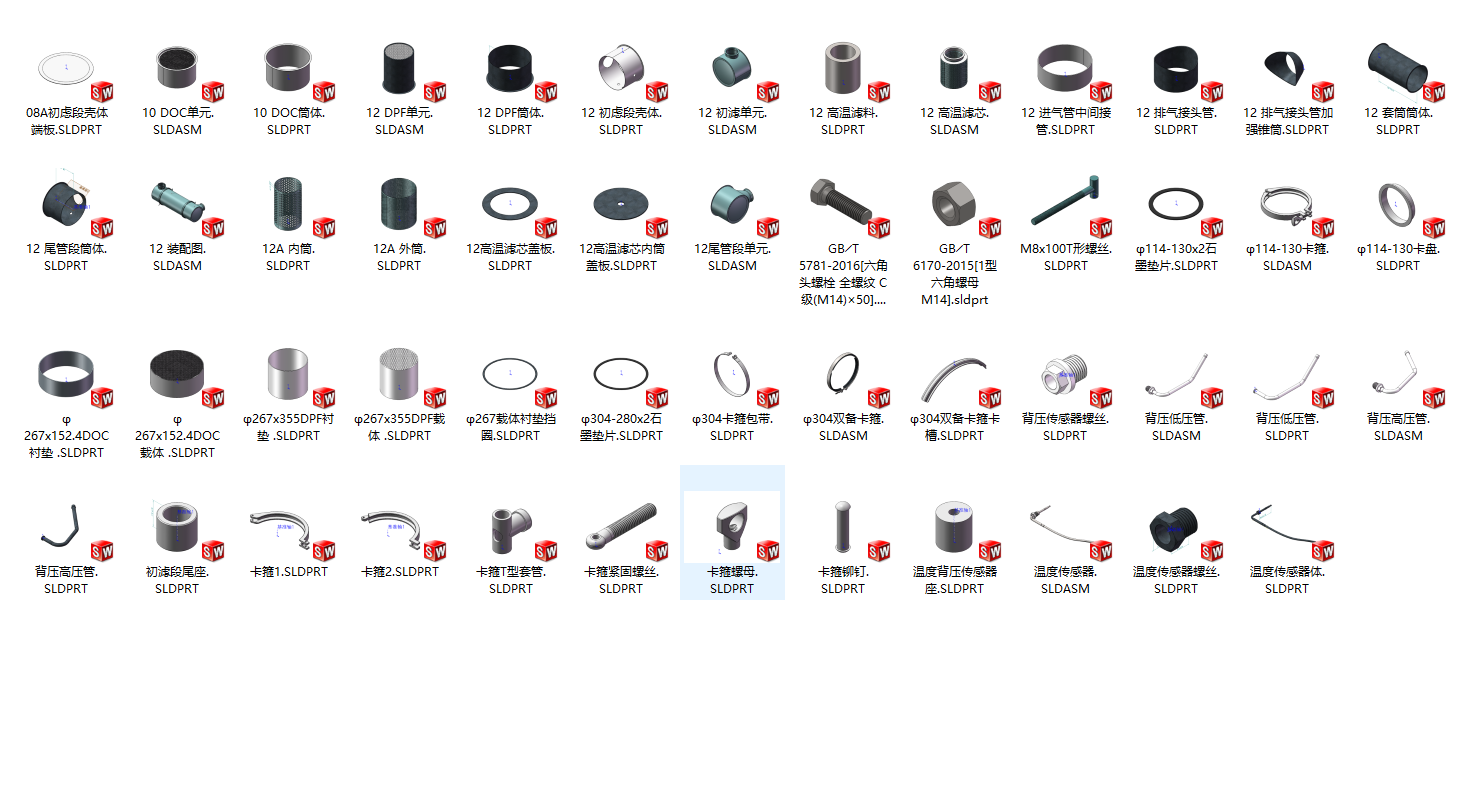

#	文件名称	文件大小
1	08A初虑段壳体端板.SLDPRT	165.68K
2	10DOC单元.SLDASM	1.03M
3	10DOC筒体.SLDPRT	174.78K
4	12A内筒.SLDPRT	4.67M
5	12A外筒.SLDPRT	14.54M
6	12DPF单元.SLDASM	681.31K
7	12DPF筒体.SLDPRT	261.17K
8	12初滤单元.SLDASM	14.53M
9	12初虑段壳体.SLDPRT	292.31K
10	12套筒筒体.SLDPRT	332.07K
11	12尾管段单元.SLDASM	224.71K
12	12尾管段筒体.SLDPRT	296.21K
13	12排气接头管.SLDPRT	244.02K
14	12排气接头管加强锥筒.SLDPRT	176.30K
15	12装配图.SLDASM	15.92M
16	12进气管中间接管.SLDPRT	124.32K
17	12高温滤料.SLDPRT	65.27K
18	12高温滤芯.SLDASM	8.79M
19	12高温滤芯内筒盖板.SLDPRT	239.09K
20	12高温滤芯盖板.SLDPRT	163.56K
21	1725601562388.zip	78.71M
22	GB╱T5781-2016[六角头螺栓全螺纹C级M14×50].sldprt	192.58K
23	GB╱T6170-2015[1型六角螺母M14].sldprt	139.46K
24	M8x100T形螺丝.SLDPRT	1.63M
25	φ114-130x2石墨垫片.SLDPRT	68.37K
26	φ114-130卡盘.SLDPRT	107.99K
27	φ114-130卡箍.SLDASM	1.67M
28	φ267x152.4DOC衬垫.SLDPRT	79.94K
29	φ267x152.4DOC载体.SLDPRT	4.49M
30	φ267x355DPF衬垫.SLDPRT	71.57K
31	φ267x355DPF载体.SLDPRT	2.54M
32	φ267载体衬垫挡圈.SLDPRT	142.76K
33	φ304-280x2石墨垫片.SLDPRT	71.77K
34	φ304卡箍包带.SLDPRT	177.18K
35	φ304双备卡箍.SLDASM	1.37M
36	φ304双备卡箍卡槽.SLDPRT	251.29K
37	初滤段尾座.SLDPRT	136.58K
38	卡箍1.SLDPRT	422.83K
39	卡箍2.SLDPRT	504.94K
40	卡箍T型套管.SLDPRT	162.52K
41	卡箍紧固螺丝.SLDPRT	1.26M
42	卡箍螺母.SLDPRT	918.54K
43	卡箍铆钉.SLDPRT	104.39K
44	温度传感器.SLDASM	421.88K
45	温度传感器体.SLDPRT	218.29K
46	温度传感器螺丝.SLDPRT	577.56K
47	温度背压传感器座.SLDPRT	124.40K
48	背压传感器螺丝.SLDPRT	508.55K
49	背压低压管.SLDASM	384.51K
50	背压低压管.SLDPRT	157.76K
51	背压高压管.SLDASM	351.51K
52	背压高压管.SLDPRT	181.39K

此图纸下载需要30金币

立即下载

发布者

清风工作室

创作: 318

粉丝: 5

加入时间：2023-11-28

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：80.6M

所需金币：30

上传时间：2024-09-06 13:46:36

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2022

标签

非道路移动机械

净化器

环保排气管

图纸简介

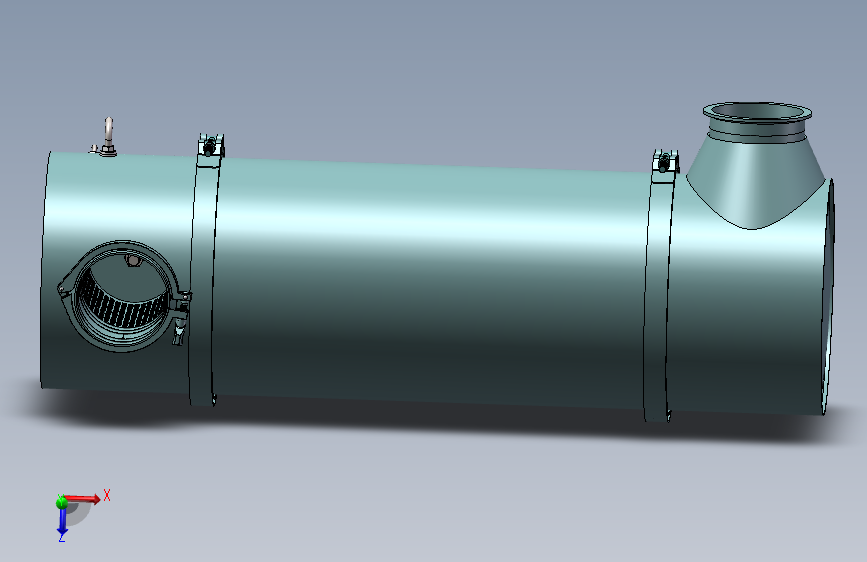

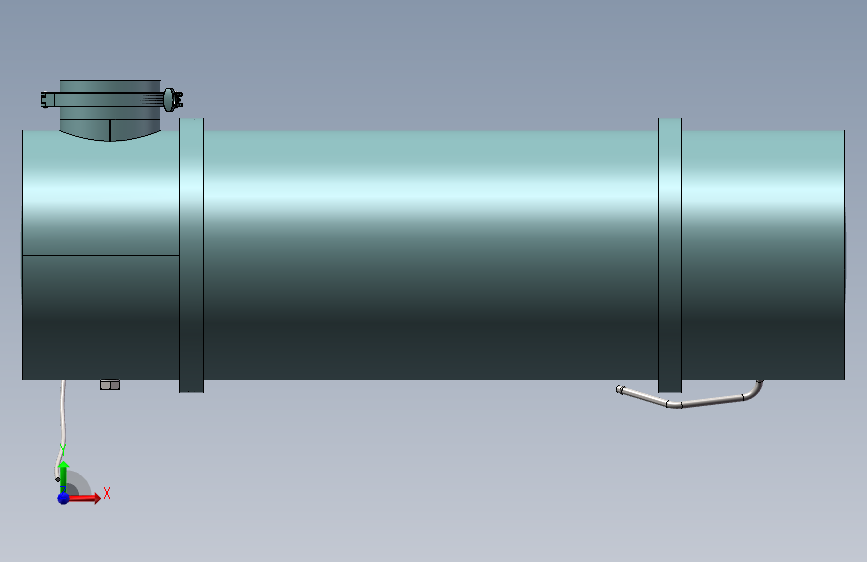

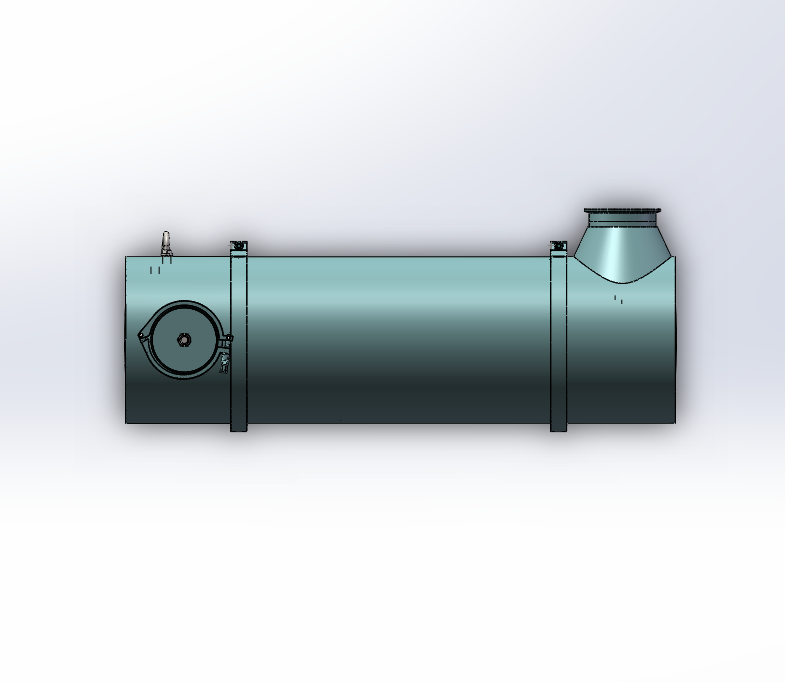

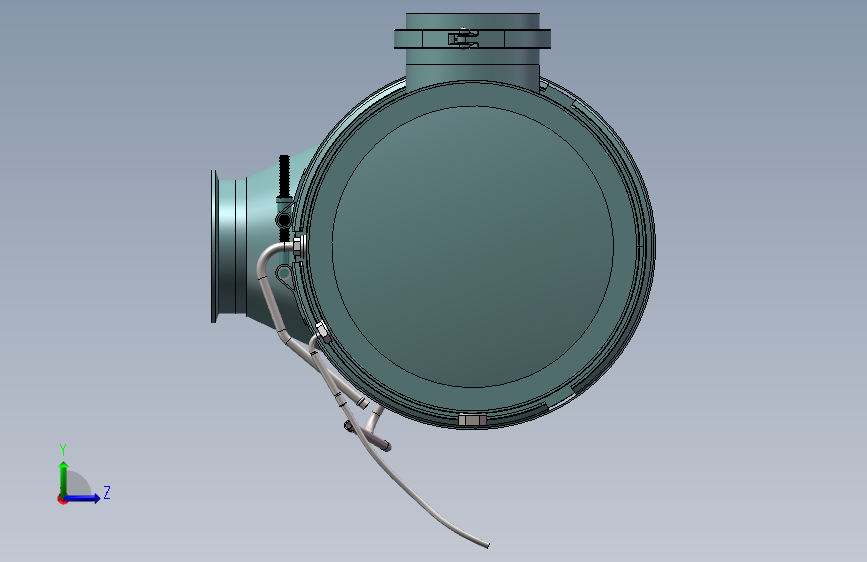

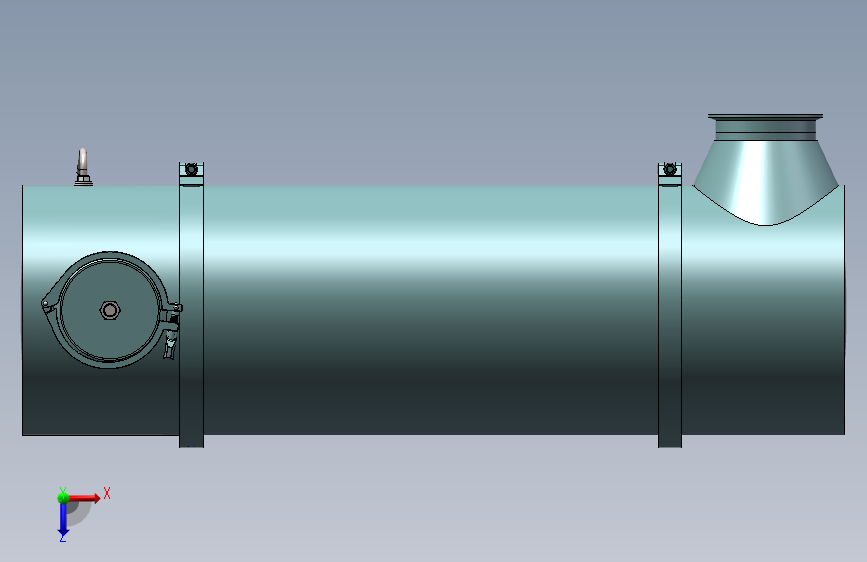

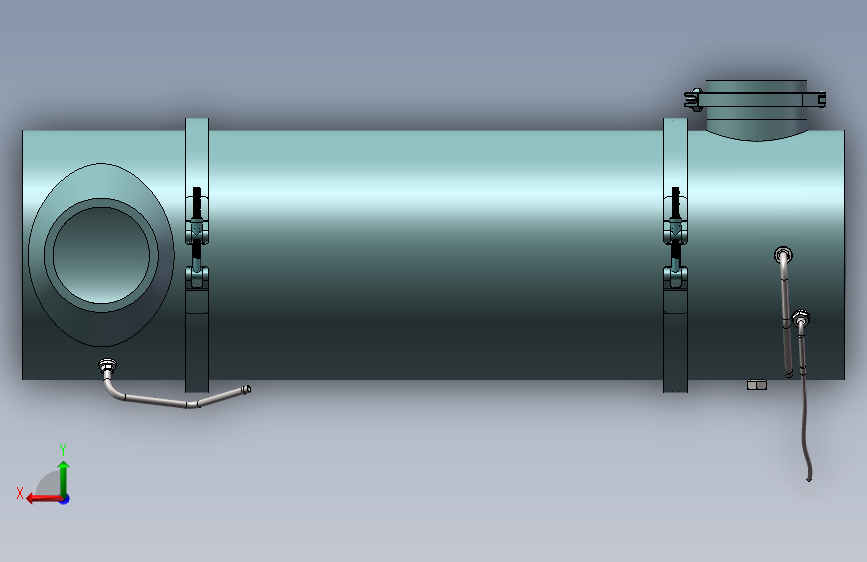

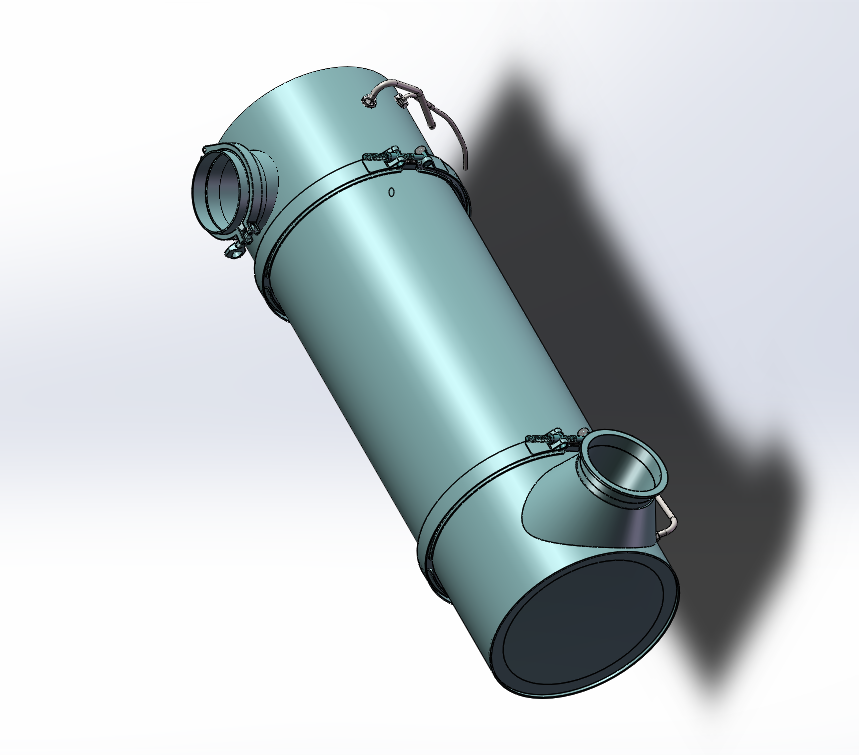

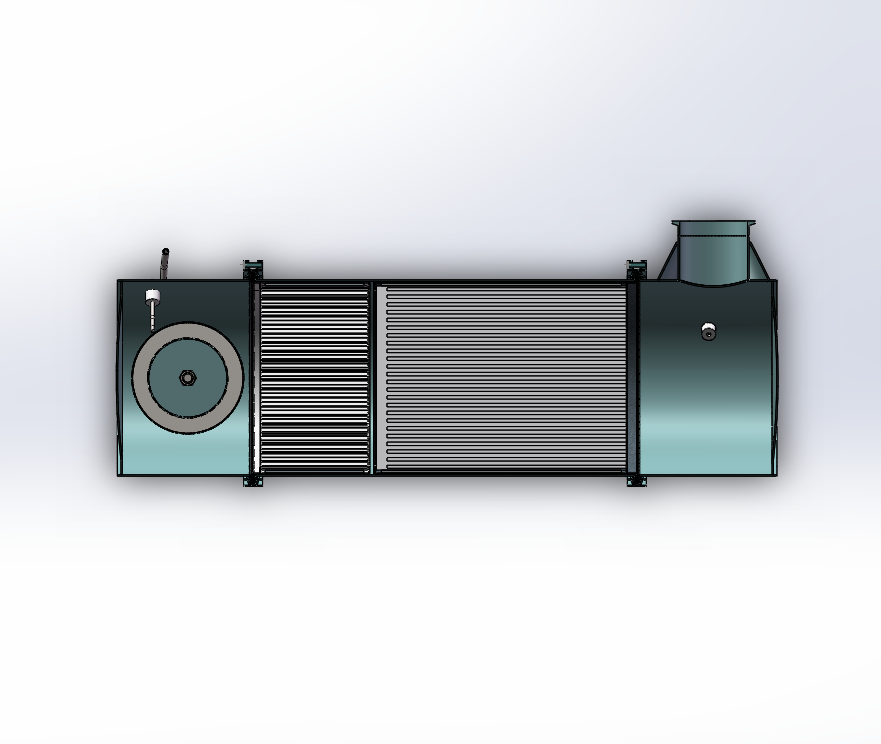

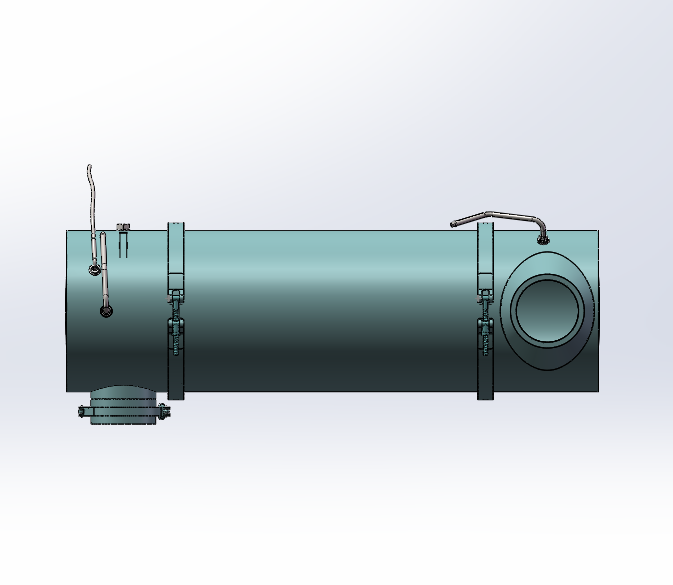

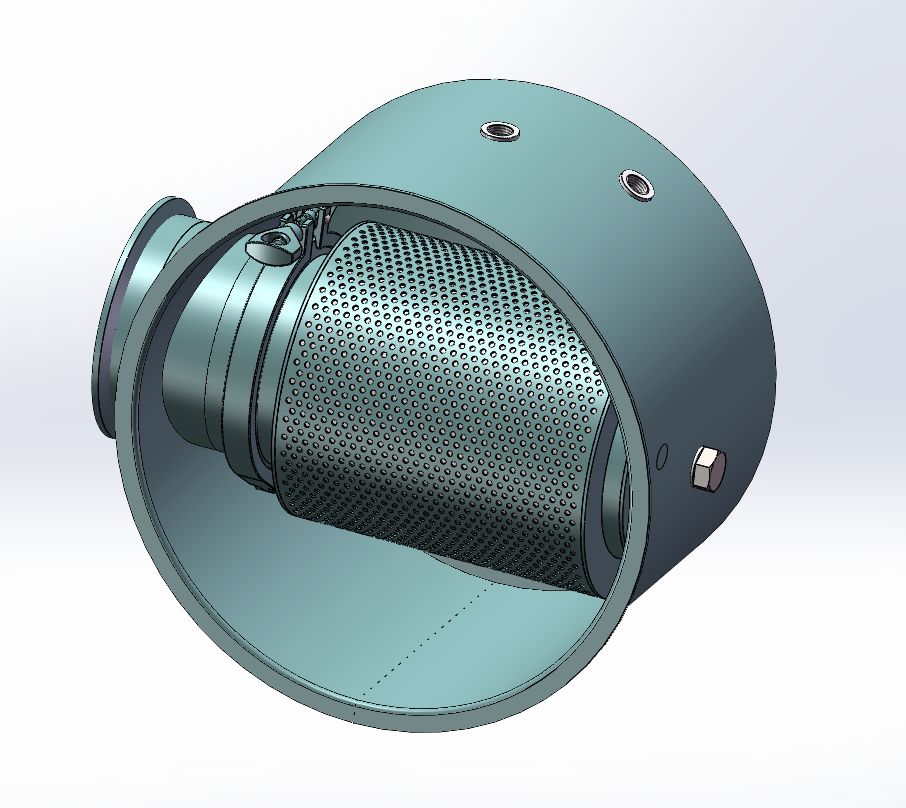

本图为12升排量非道路移动机械尾气净化装置3D模型，产品应用在国二及以下排量非道路移动机械环保达标排放升级改造。产品采用连续自温催化降解技术路线，集约舱式封装结构，替代原消声器的安装方式，运用被动再生连续催化转化技术路线，产品该产品性能符合HJ451-2008《环境保护产品技术要求柴油车排气后处理装置》及中国环境保护产业协会《非道路柴油机械排放污染物治理技术指南》要求。尾气排放符合GB36886-2018《非道路柴油移动机械排气烟度限值及测量方法》要求。本图包含本零部件全部特征参数，可进行编辑。
