液压机液压系统设计（15T 20MPa 60L）（ID:1563939）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17259453846203.zip | 1.59M |
| 2 | 屏幕截图2024-09-10130853.png | 38.49K |
| 3 | 屏幕截图2024-09-10130924.png | 148.75K |
| 4 | 屏幕截图2024-09-10130932.png | 6.56K |
| 5 | 屏幕截图2024-09-10130956.png | 46.22K |
| 6 | 屏幕截图2024-09-10131236.png | 193.83K |

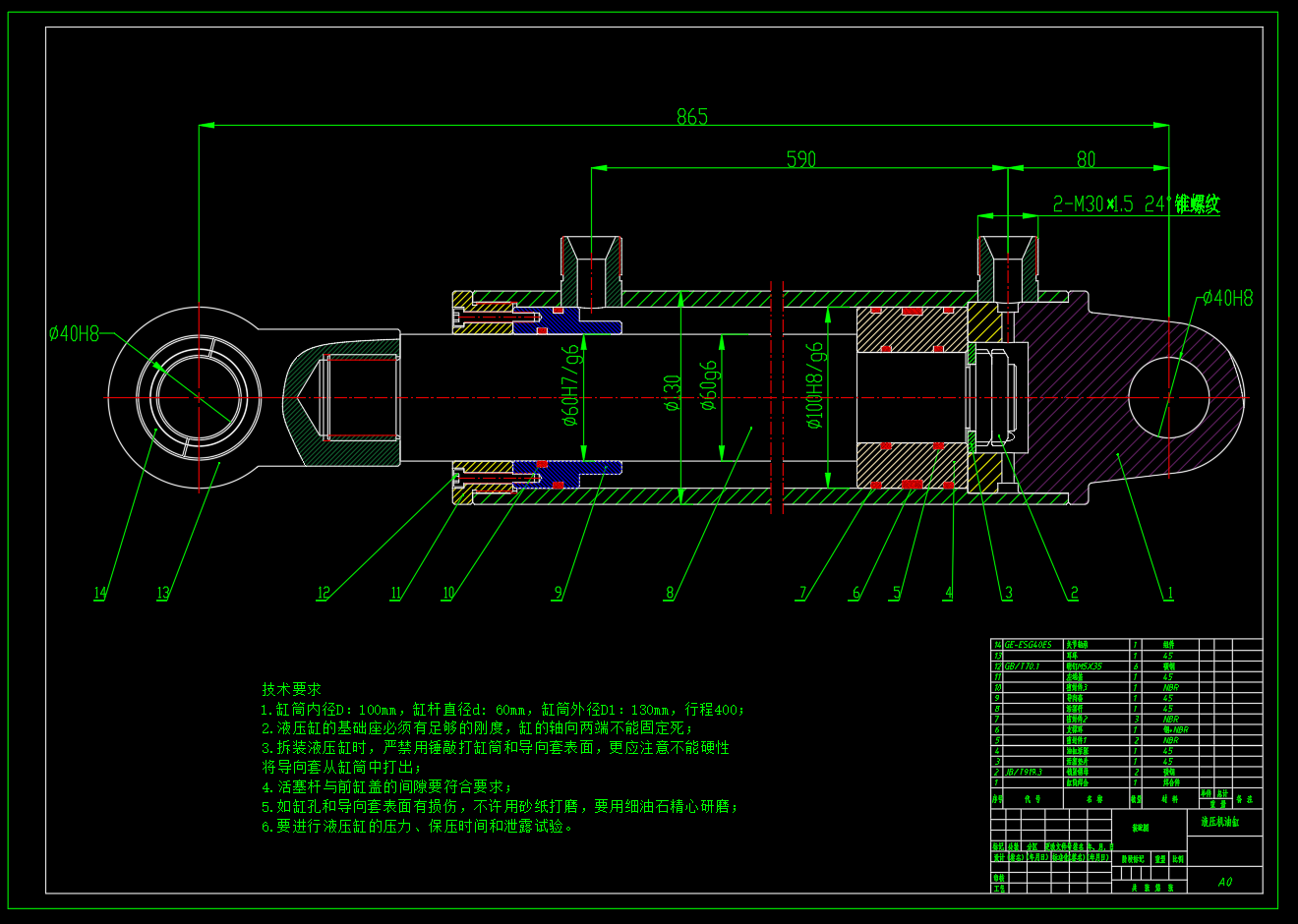

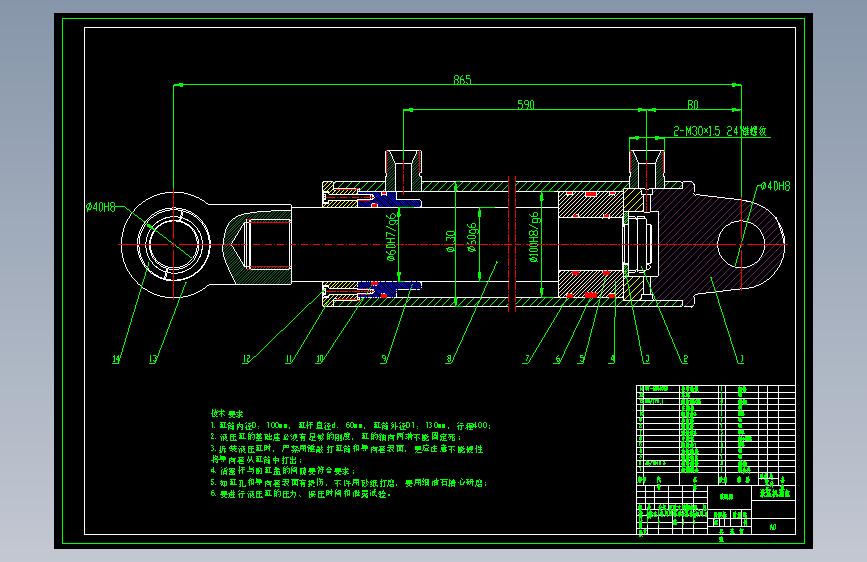

| 7 | 液压机油缸装配.dwg | 241.66K |

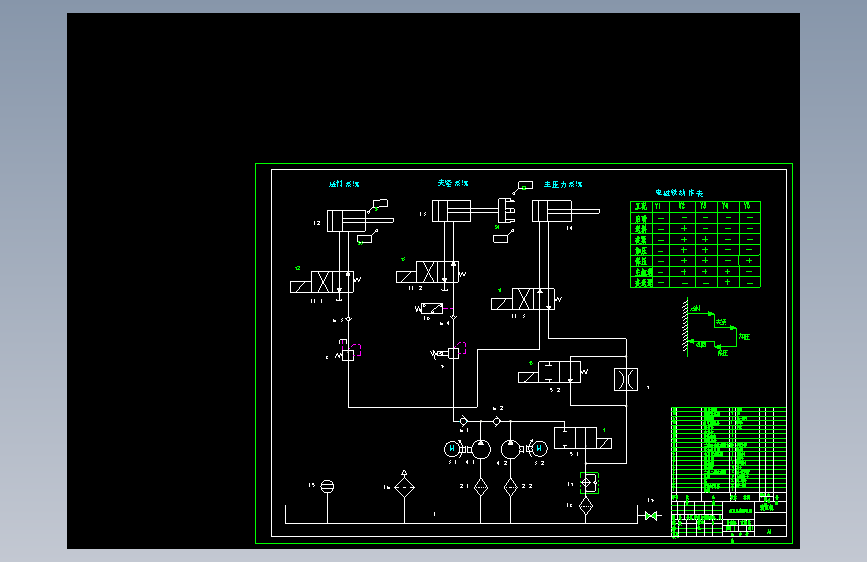

| 8 | 液压机液压系统.dwg | 142.02K |

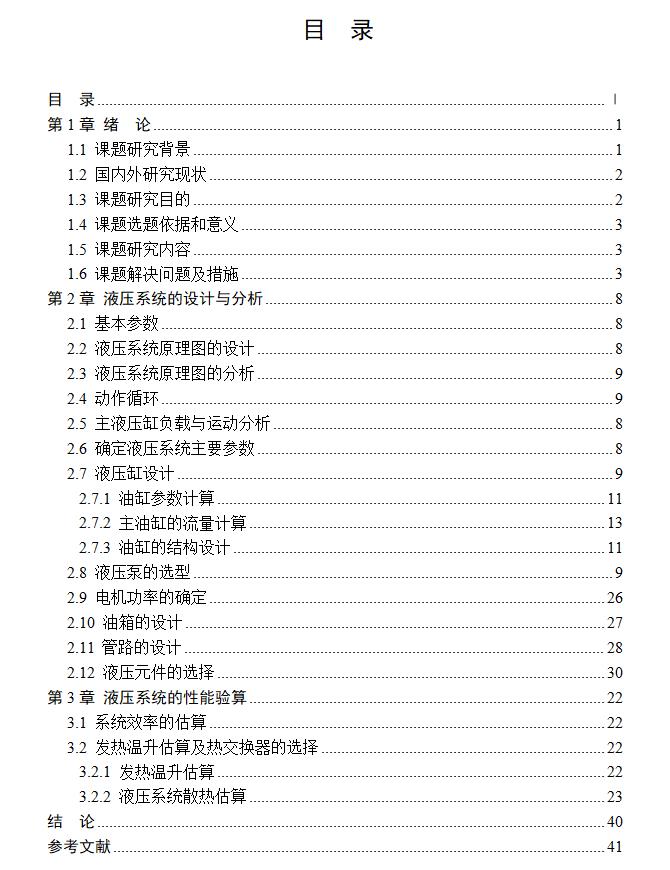

| 9 | 液压机液压系统设计.doc | 1.08M |

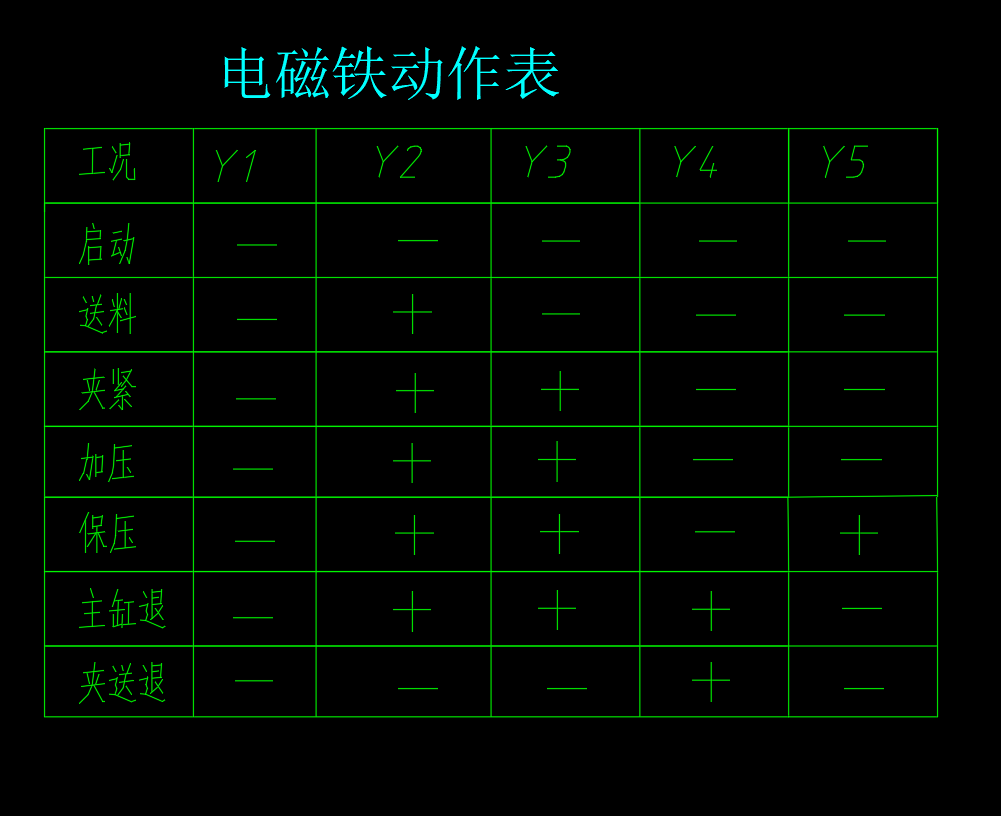

| 10 | 液压机电磁铁动作表.dwg | 90.74K |
| 11 | 液压站改进设计.docx | 16.99K |
此图纸下载需要300金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 673
粉丝: 63
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：1.63M
所需金币：300
上传时间：2024-09-10 13:16:26
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

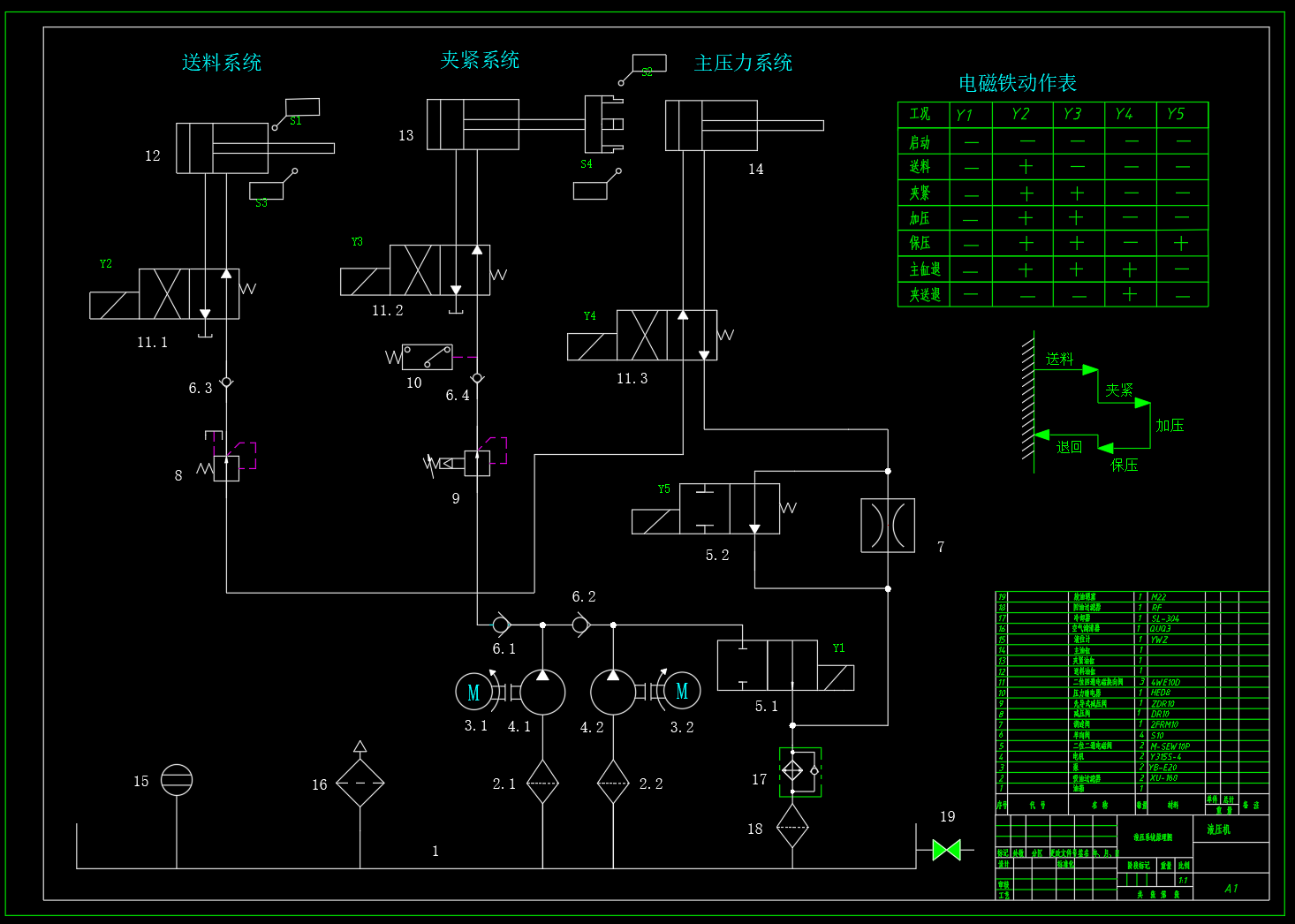

整个动作流程： 一是主缸的子系统，实现加压—保压—主压力系统退回的循环动作；二是夹紧子系统，实现夹紧与退回动作循环；三是送料子系统，主要实现物料的输送与退回功能。 系统压力：20MPa 系统流量：60L/min 泵转速：n=1500r/min 排量：v=20ml/r 压力机最大压力：15T
