扩口管类工件快速接头（ID:1567471）

机械设备 / 非标机械 / 扩口管类工件快速接头

©原创

平面图

3D视图

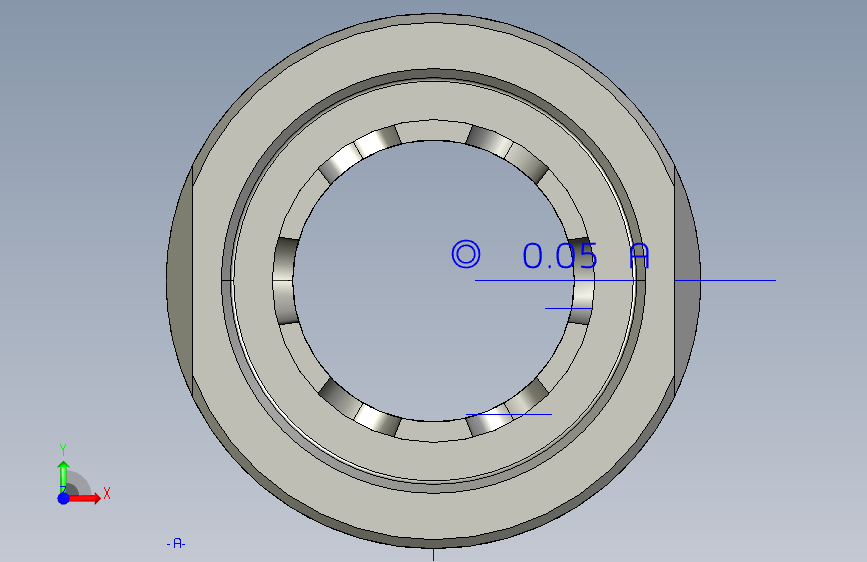

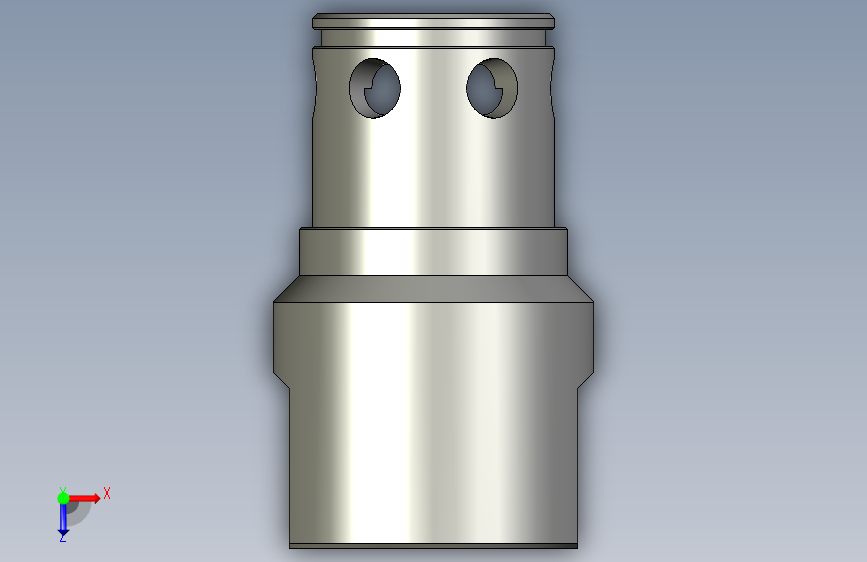

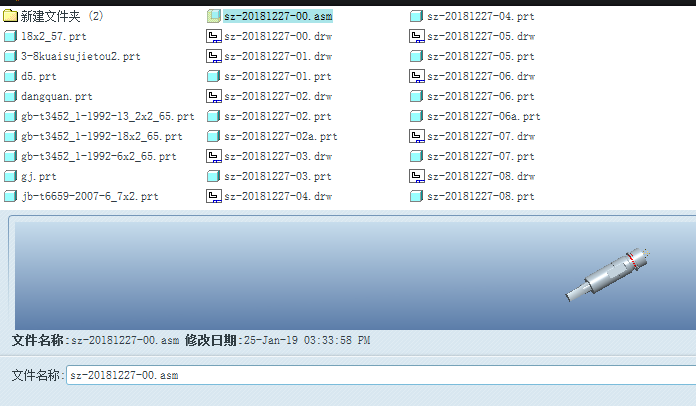

文件列表

#	文件名称	文件大小
1	17259777906590.zip	4.78M
2	18x2_57.prt.5	137.14K
3	3-8kuaisujietou2.prt.1	208.33K
4	d5.prt.6	113.21K
5	dangquan.prt.10	119.32K
6	gb-t3452_1-1992-13_2x2_65.prt.7	114.28K
7	gb-t3452_1-1992-18x2_65.prt.8	113.82K
8	gb-t3452_1-1992-6x2_65.prt.7	103.96K
9	gj.prt.6	132.96K
10	jb-t6659-2007-6_7x2.prt.7	109.63K
11	sz-20181227-00.asm.92	204.47K
12	sz-20181227-00.drw.63	228.06K
13	sz-20181227-01.drw.30	95.84K
14	sz-20181227-01.prt.37	266.36K
15	sz-20181227-02.drw.5	88.41K
16	sz-20181227-02.prt.11	377.96K
17	sz-20181227-02a.prt.7	269.79K
18	sz-20181227-03.drw.53	169.74K
19	sz-20181227-03.prt.50	537.08K
20	sz-20181227-04.drw.11	72.71K
21	sz-20181227-04.prt.11	113.90K
22	sz-20181227-05.drw.47	143.68K
23	sz-20181227-05.prt.33	524.27K
24	sz-20181227-06.drw.8	81.73K
25	sz-20181227-06.prt.12	437.51K
26	sz-20181227-06a.prt.7	319.17K
27	sz-20181227-07.drw.27	118.56K
28	sz-20181227-07.prt.29	282.96K
29	sz-20181227-08.drw.9	93.54K
30	sz-20181227-08.prt.9	200.62K
31	QQ截图20190125152737.png	120.45K
32	QQ截图20190125152816.png	109.34K
33	QQ截图20190125152857.png	48.49K
34	QQ截图20190125152926.png	61.10K
35	QQ截图20190125153256.png	80.85K
36	QQ截图20190125153937.png	15.06K
37	QQ截图20190125154002.png	14.54K
38	QQ截图20190125154018.png	13.02K
39	QQ截图20190125154126.png	32.71K
40	QQ截图20190125154644.png	22.35K

此图纸下载需要100金币

立即下载

发布者

机械师

创作: 1228

粉丝: 39

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt,asm

文件大小：4.89M

所需金币：100

上传时间：2024-09-10 22:16:34

是否可编辑：可修改，包括参数

版本：PROE*CREO 5.0

标签

快速

接头

扩口

密封

图纸简介

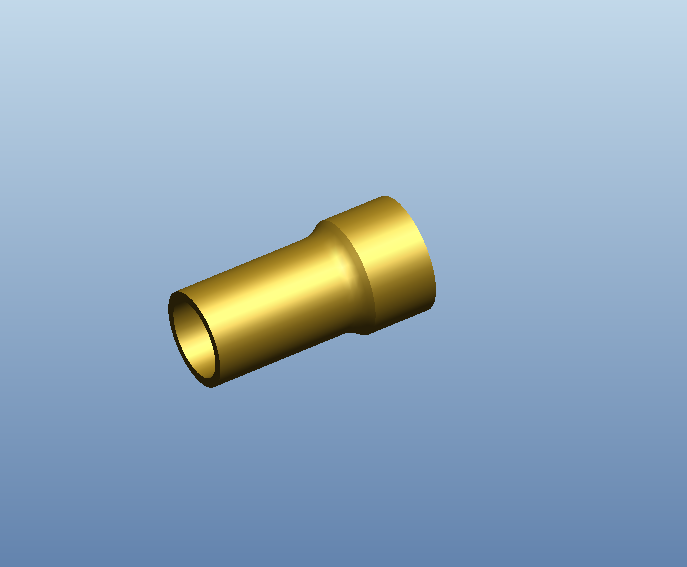

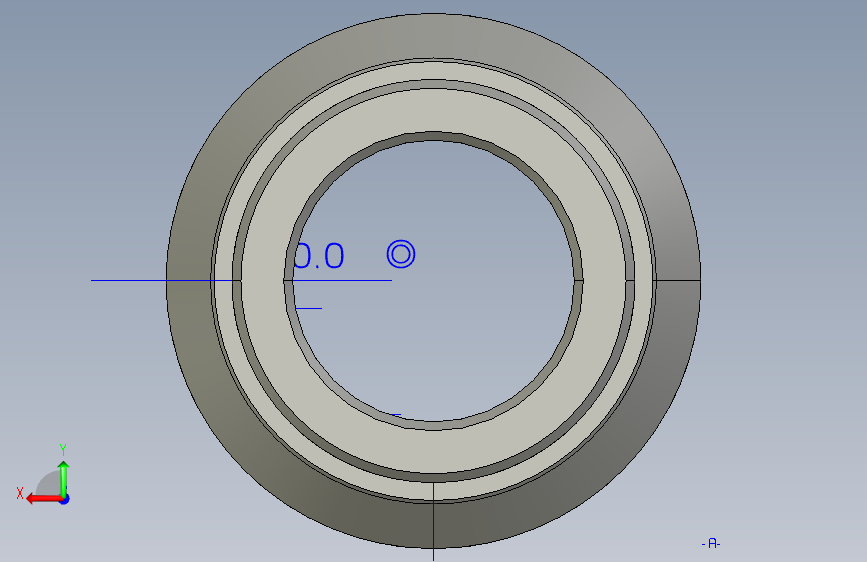

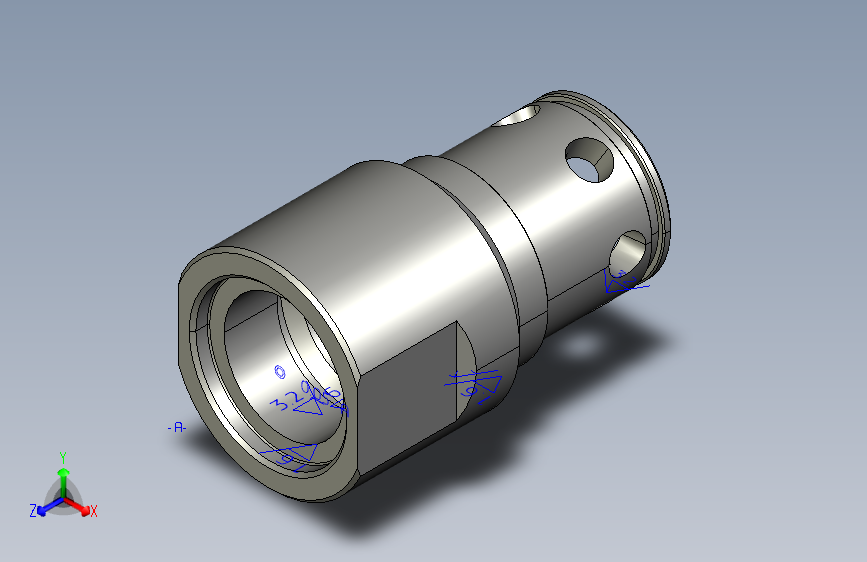

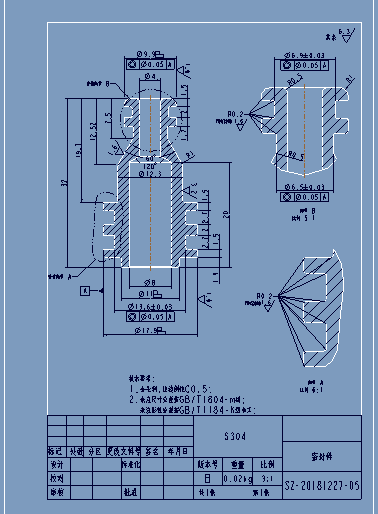

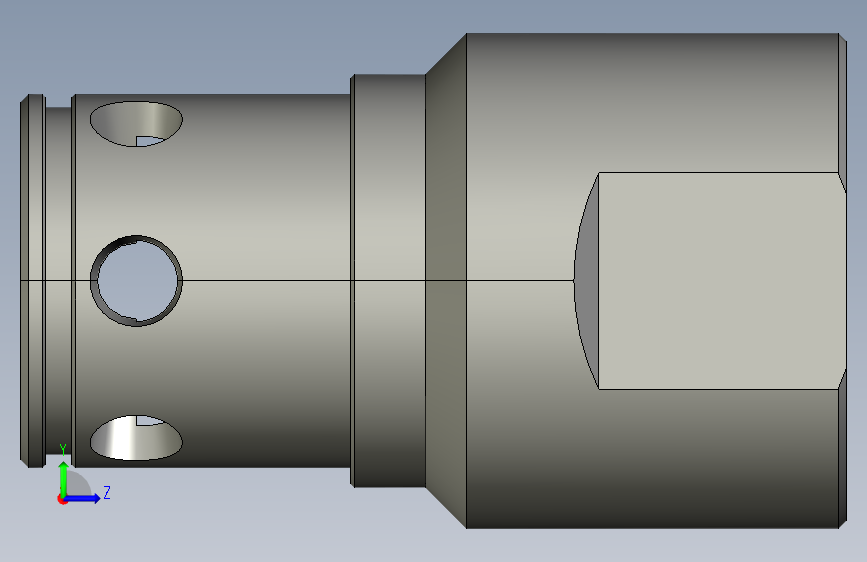

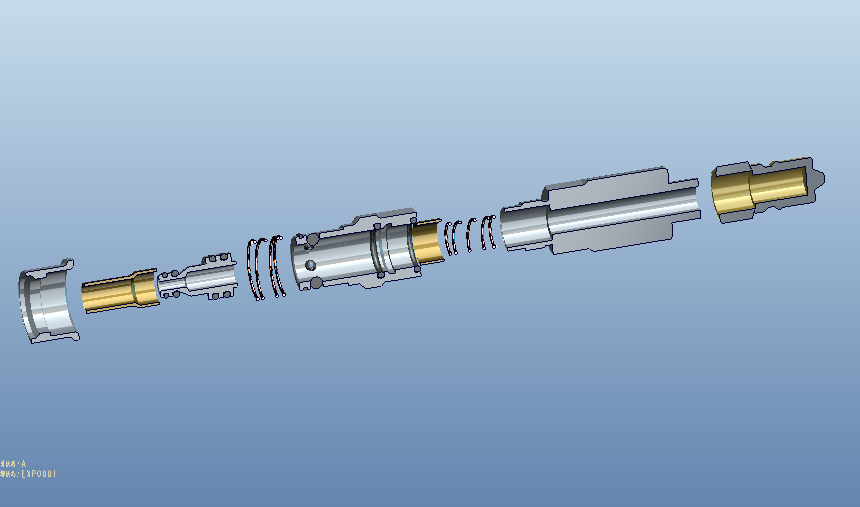

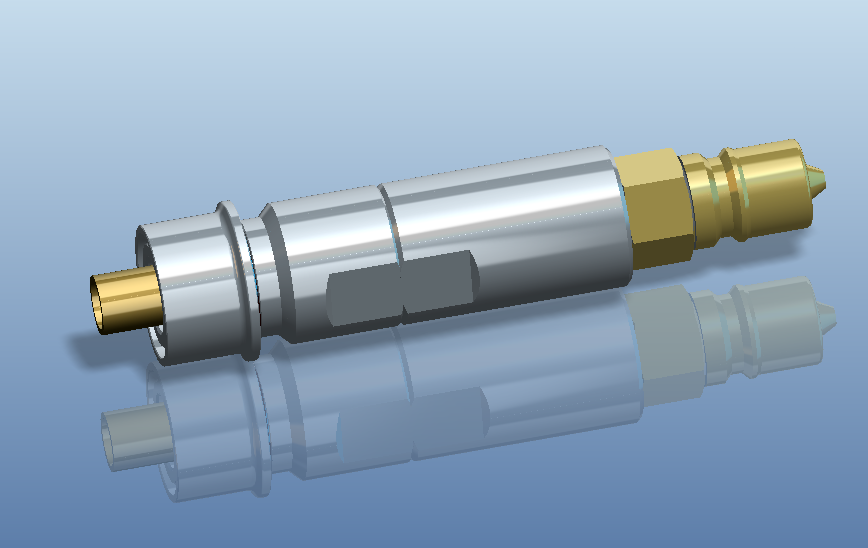

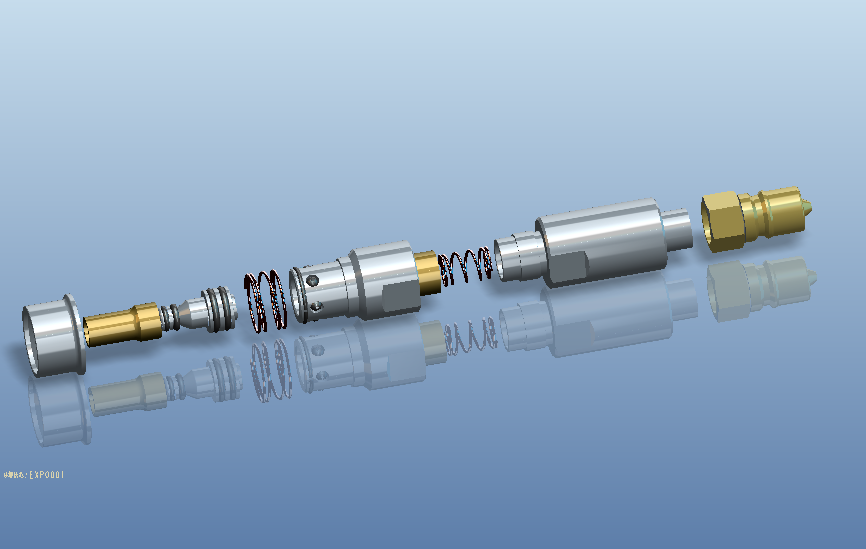

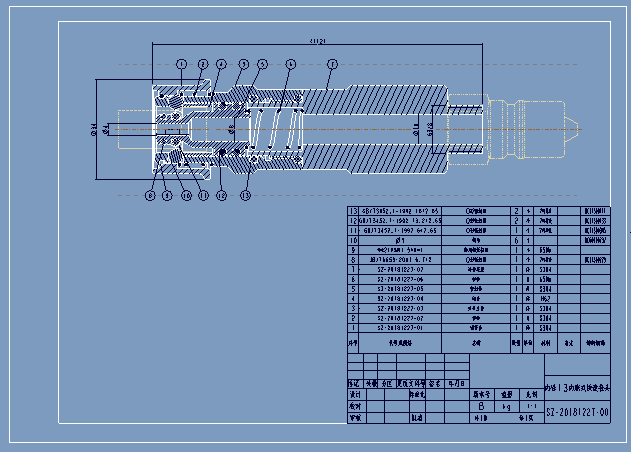

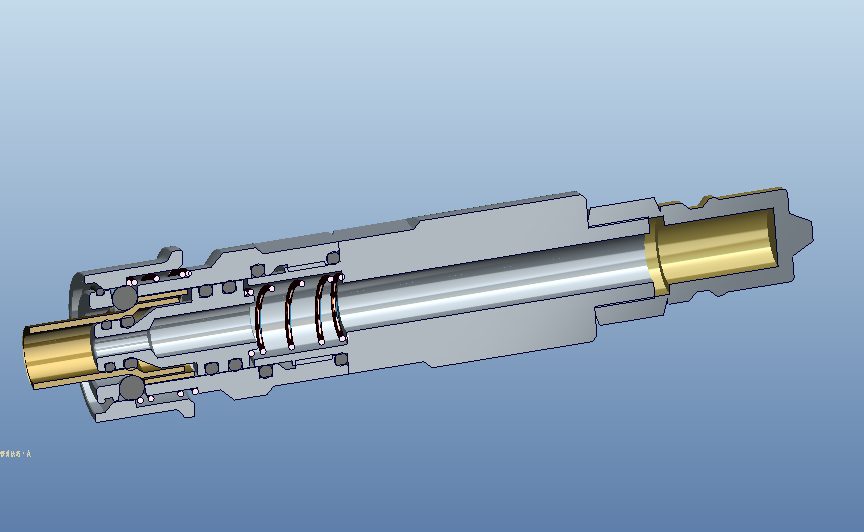

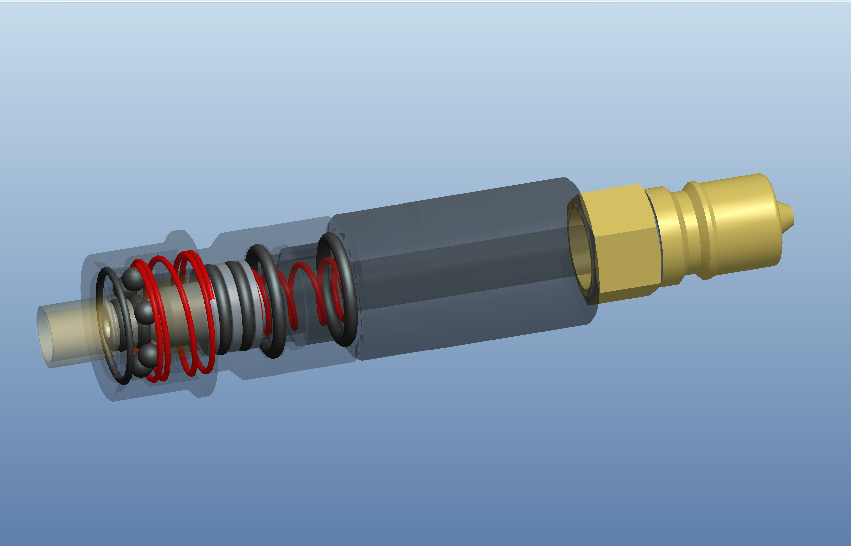

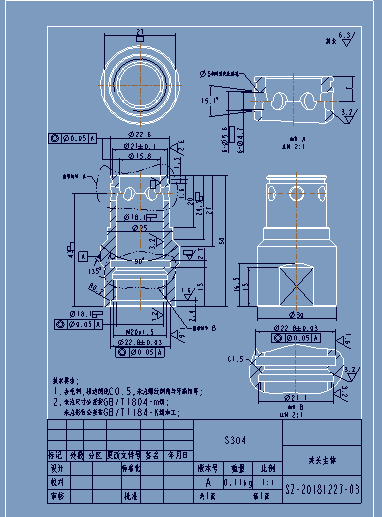

本结构是一款用于扩口圆管类工件快速对接密封的一种接头，主要与高精度氦检设备配套使用，相对于其它接头，本接头操作方便快速，结构简单，密封性能优良，后期维护方便等特点。本接头主要利用O型密封圈与工件内壁在弹簧力的作用密封工件，利用钢珠通过扩口管外径大小不一的特点卡住工件，利用外套内的弹簧可以自动卡紧工件，大大提高了装夹的便利性和密封的稳定性。本设计已实际生产制造，并已实际应用，效果良好。本套图纸包含proe5.0三维图与工程图，工程图纸出图规范清晰，可直接用于生产制造，同时也可以作为类似工件的参考设计。
