工业风儿童车(ID:1582069)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17263993982678.rar | 10.90M |
2 | 3030欧标铝型材-100.SLDPRT | 160.90K |
3 | 3030欧标铝型材-前叉横杆.SLDPRT | 156.22K |
4 | 3030欧标铝型材-前叉立杆.SLDPRT | 154.88K |
5 | 3030欧标铝型材-把手.SLDPRT | 147.96K |
6 | 3030欧标铝型材-立杆.SLDPRT | 139.79K |
7 | 3030欧标铝型材.SLDPRT | 132.91K |
8 | 两轮滑板车标准件清单.xlsx | 14.20K |

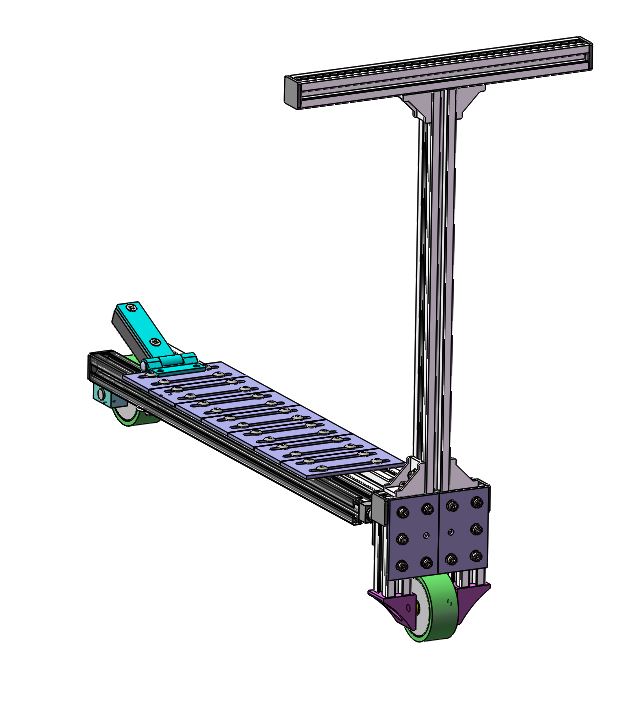

9 | 儿童车模型整体效果.JPG | 41.67K |

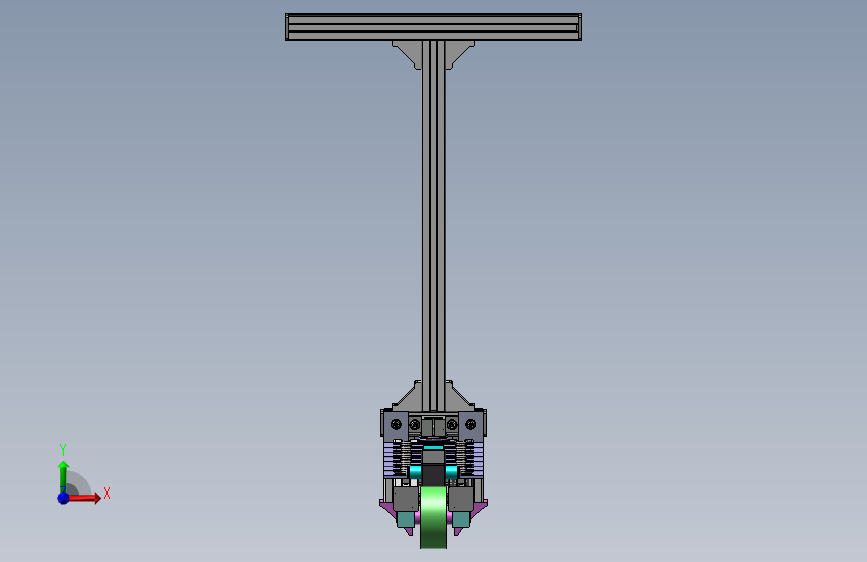

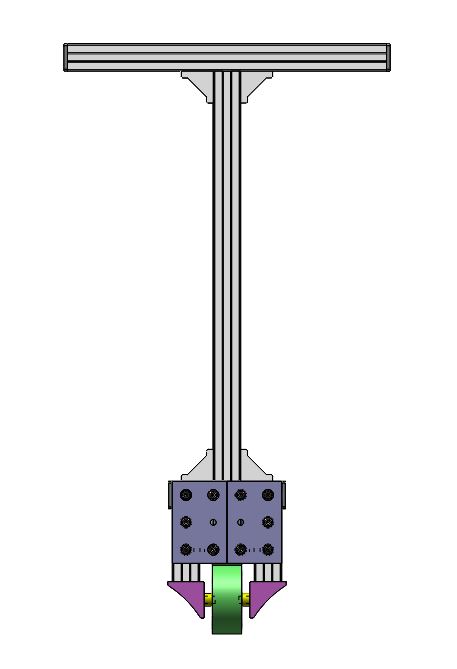

10 | 儿童车正视图.JPG | 18.92K |

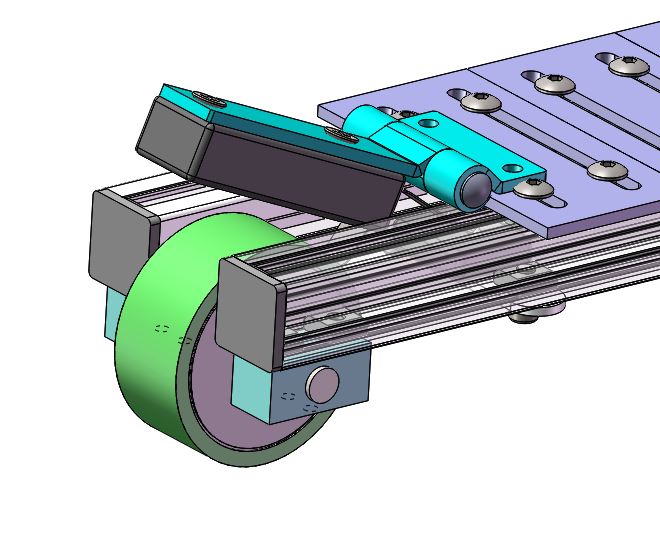

11 | 前叉总成.SLDASM | 1.72M |

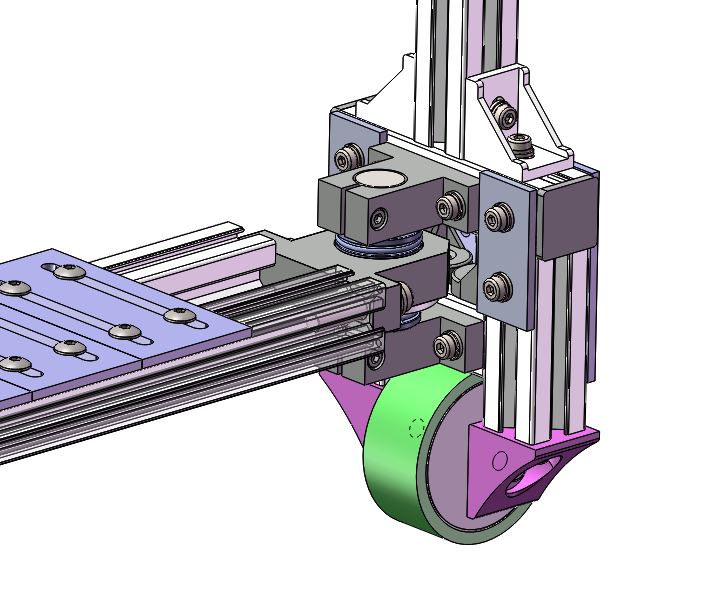

12 | 前轮细节.JPG | 66.41K |
13 | 后轮以及刹车系统细节.JPG | 57.34K |
14 | 地面模型.SLDPRT | 285.73K |
15 | 底板总成.SLDASM | 602.92K |

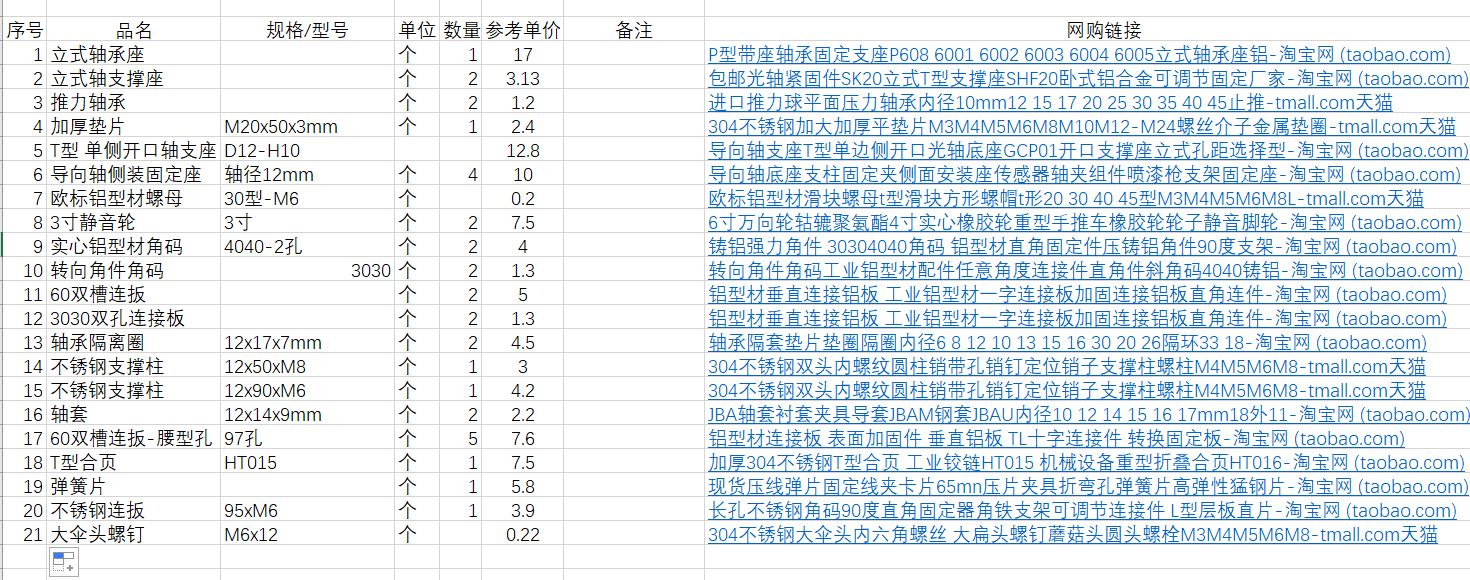

16 | 标准件清单资料.JPG | 281.86K |
17 | 铝型材滑板车.SLDASM | 2.09M |
18 | 铝型材滑板车.STEP | 4.12M |
19 | 铝型材滑板车.x_t | 1.43M |
20 | 12x86mm后轮轴.SLDPRT | 86.39K |
21 | 20x80光轴.SLDPRT | 48.10K |
22 | 3030双孔连接板.SLDPRT | 77.80K |
23 | 3寸静音轮.SLDPRT | 106.67K |
24 | 40实心加厚角码.SLDPRT | 99.85K |
25 | 60双槽连接板-腰型孔.SLDPRT | 70.03K |
26 | 60双槽连接板.SLDPRT | 68.79K |
27 | HNTT6-6.sldprt | 79.47K |
28 | M20平垫加大.SLDPRT | 67.55K |
29 | M5紧定螺钉.sldprt | 158.36K |
30 | M6x12内六角大伞头螺钉.SLDPRT | 340.63K |
31 | M6x14螺钉装配.SLDPRT | 114.88K |
32 | M6x20螺钉装配.SLDPRT | 113.02K |
33 | M8x45内六角螺丝.SLDPRT | 118.54K |
34 | P6004立式轴承座.SLDPRT | 164.11K |
35 | T型合页.SLDASM | 138.55K |
36 | 不锈钢联板.SLDPRT | 92.19K |
37 | 侧装导向轴固定底座.SLDPRT | 115.18K |
38 | 内六角M6x20-8.8gb.sldprt | 190.37K |
39 | 内六角沉头螺钉M6X16-N.sldprt | 136.79K |
40 | 内六角螺丝M8X14.sldprt | 144.49K |
41 | 前轮轴12x50xM8.SLDPRT | 127.68K |
42 | 合页上翻盖.SLDPRT | 133.17K |
43 | 合页下翻盖.SLDPRT | 98.59K |
44 | 合页销.SLDPRT | 108.01K |
45 | 弹簧片.SLDPRT | 116.27K |
46 | 推力轴承E-B51104.sldprt | 503.69K |
47 | 橡胶条-垫块.SLDPRT | 112.74K |
48 | 橡胶条.SLDPRT | 100.83K |
49 | 立式轴座SHA20.SLDPRT | 107.43K |
50 | 自攻螺丝M5.sldprt | 208.46K |
51 | 轴套12x14x9mm.SLDPRT | 84.11K |
52 | 轴承隔离圈12x17x7mm.SLDPRT | 82.58K |
53 | 铝型材封盖-3030-G-20P.sldprt | 101.28K |
54 | 铝型材角码LBSB8-3030.SLDPRT | 100.51K |
55 | 铝型材转向角码LBAB8-3030.sldprt | 37.45K |
此图纸下载需要150金币
立即下载
发布者
134****7026
创作: 60
粉丝: 1
加入时间:2023-03-06
模型信息
图纸格式:sldprt,sldasm,step,x_t
文件大小:11.16M
所需金币:150
上传时间:2024-09-15 19:23:35
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2017
标签
儿童车
DIY
滑板车
图纸简介

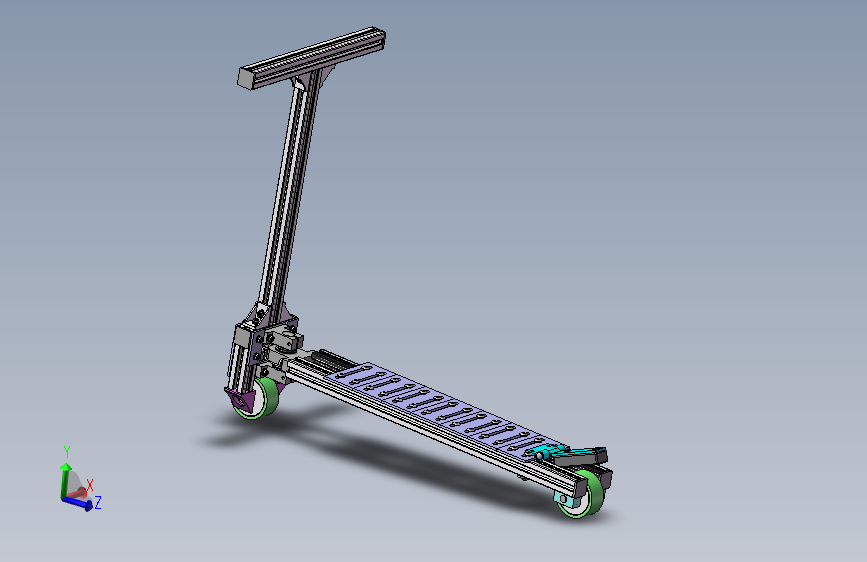

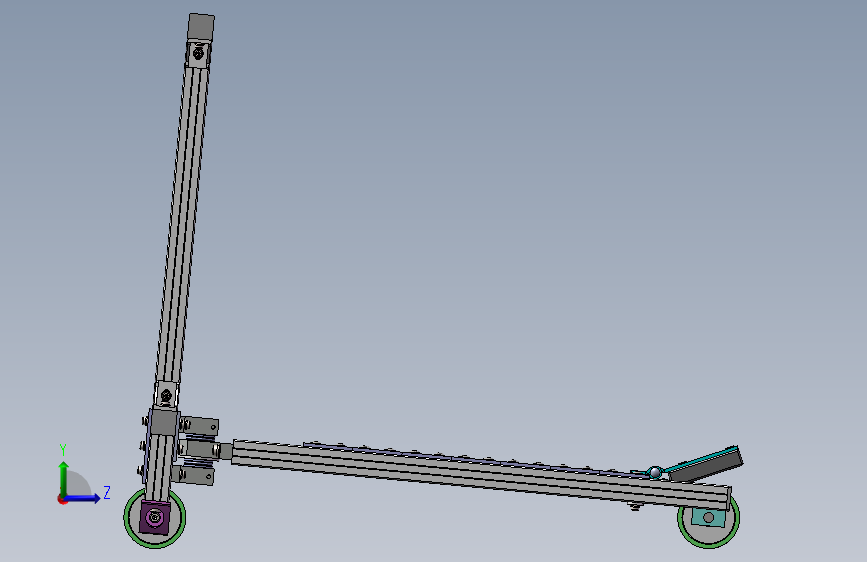

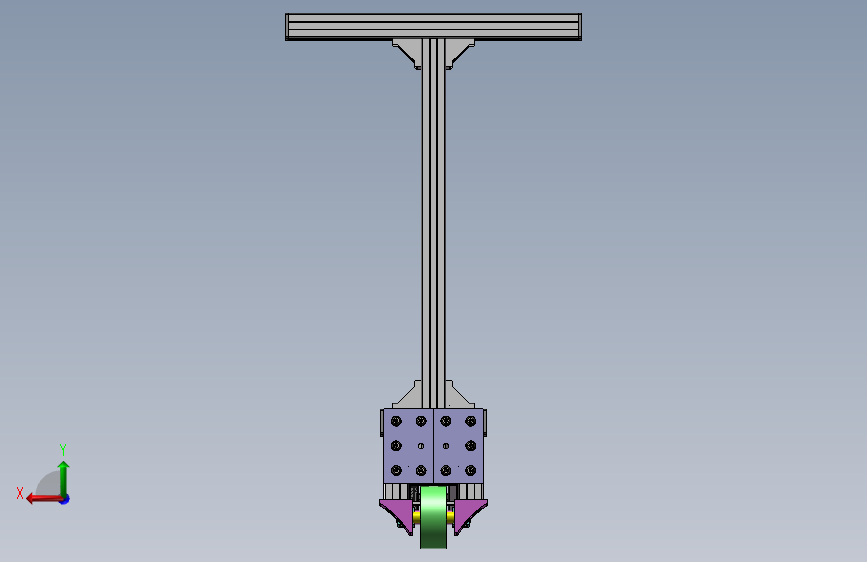

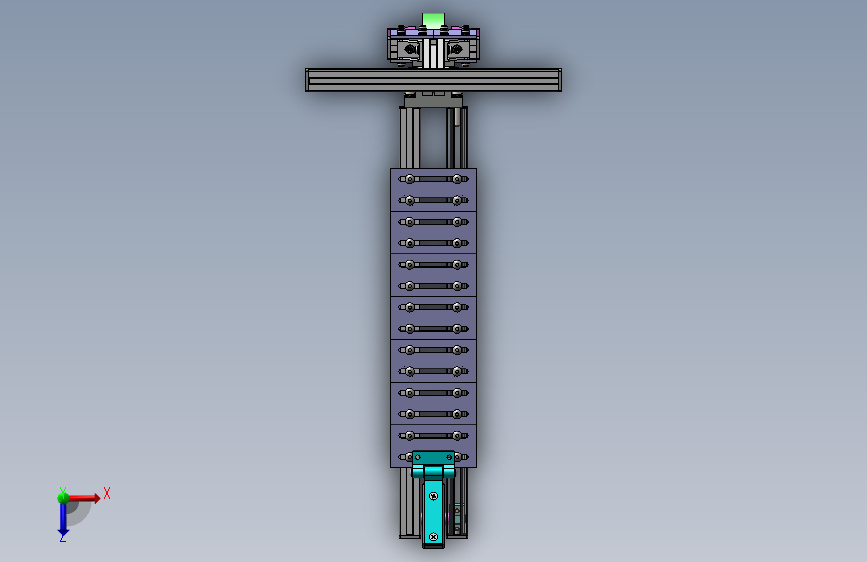

该设计方案主要针对标准件做DIY设计。即从网上购买对应的标准件后即可拼装出一台滑板车,只有铝型材是需要切割和打孔以及攻螺纹。附件有采购清单。
