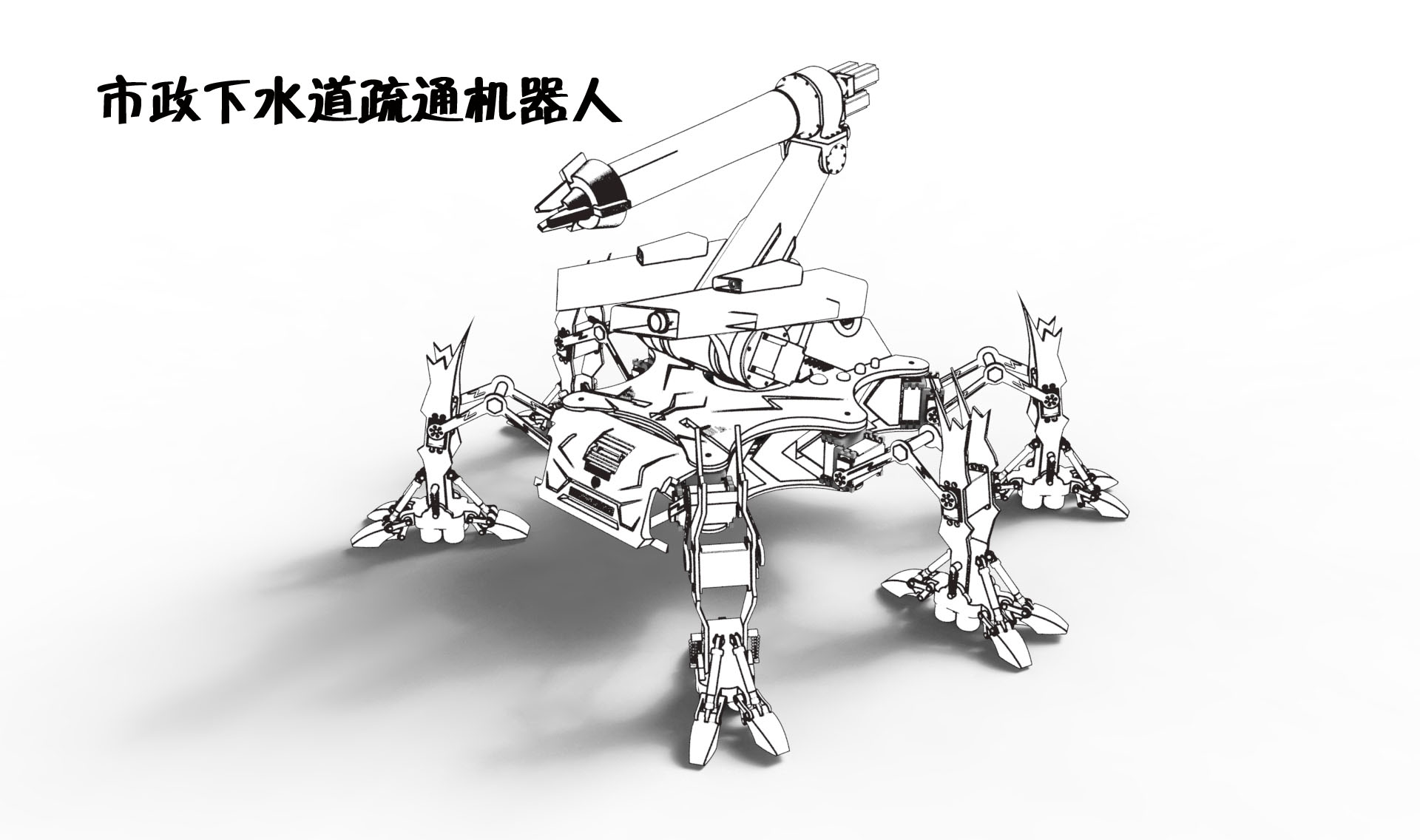

M0749-市政下水道疏通机器人三维SW2012无参+CAD+说明（ID:1584374）

机械设备 / 智能装置 / M0749-市政下水道疏通机器人三维SW2012无参+CAD+说明

©非原创

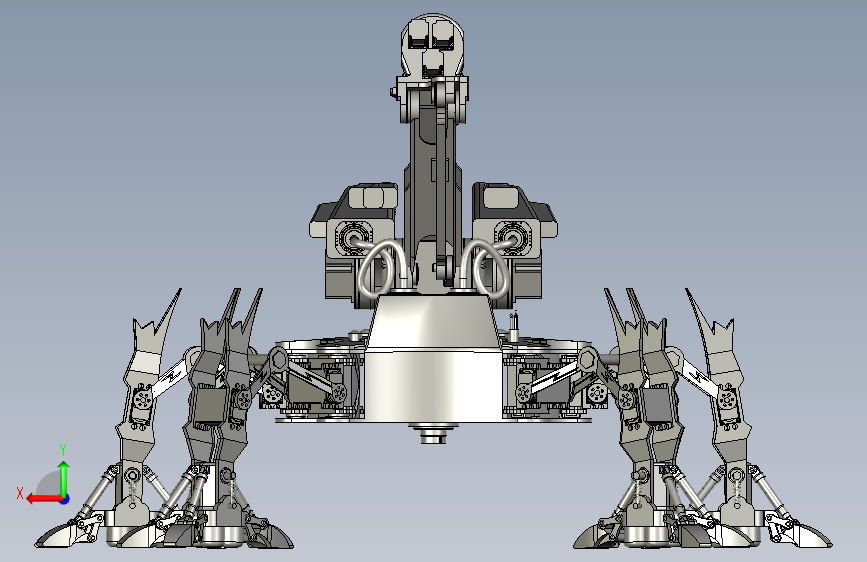

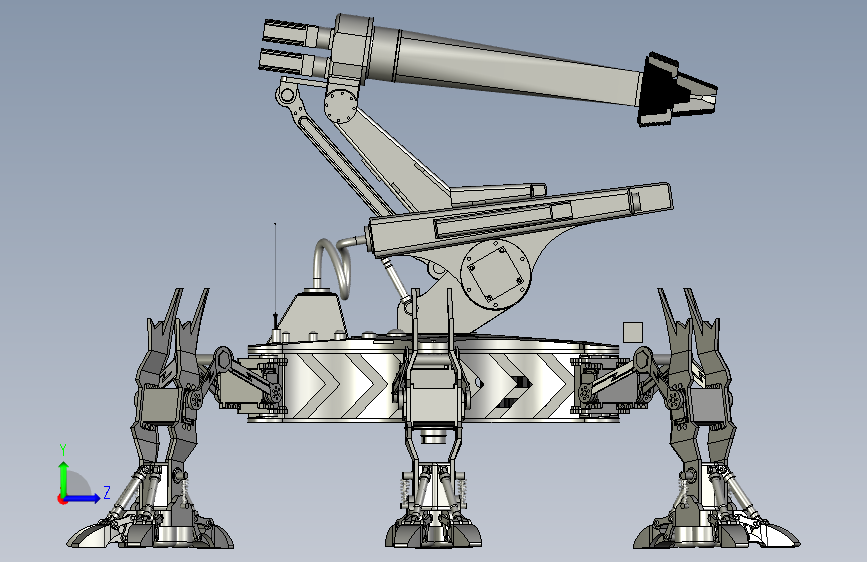

平面图

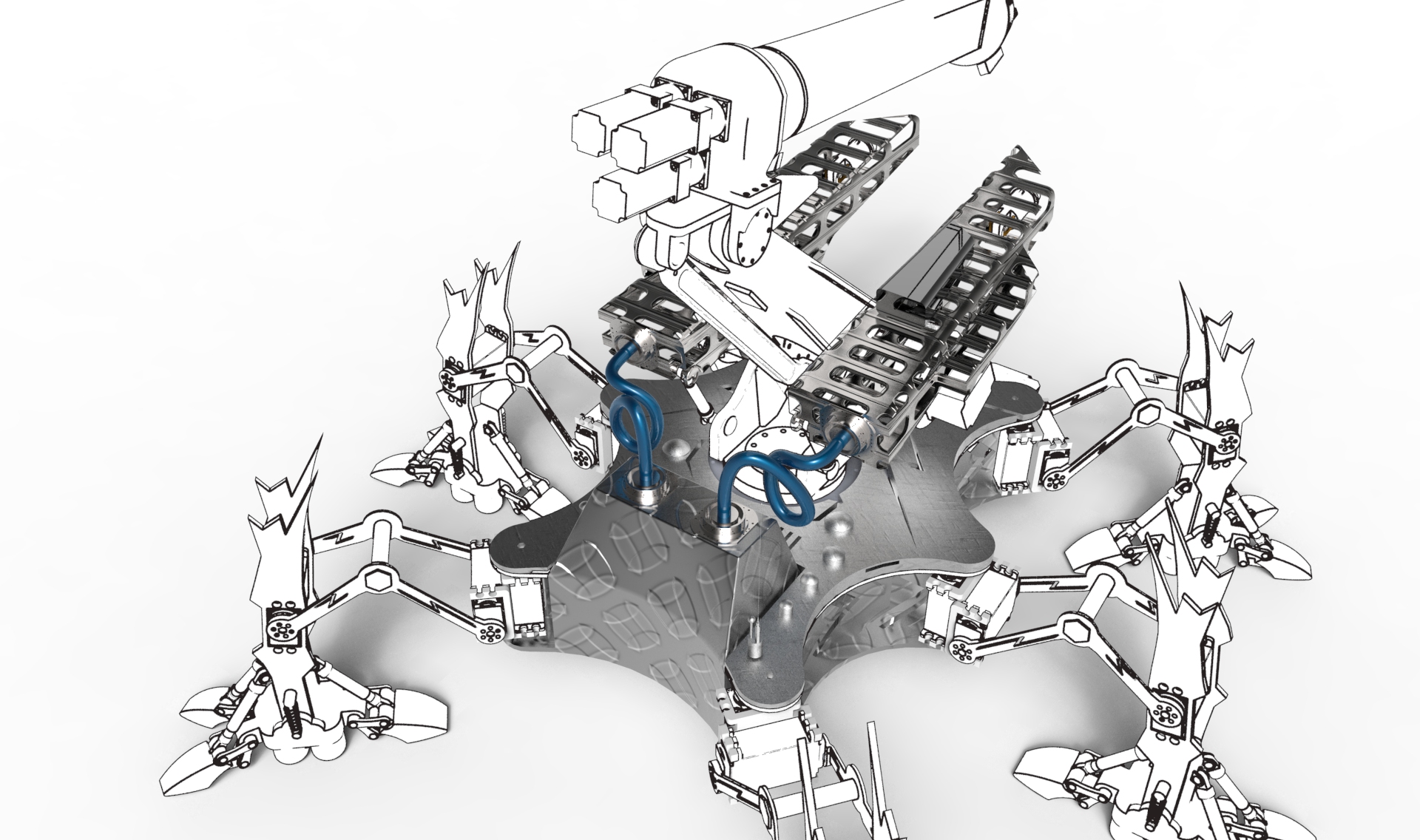

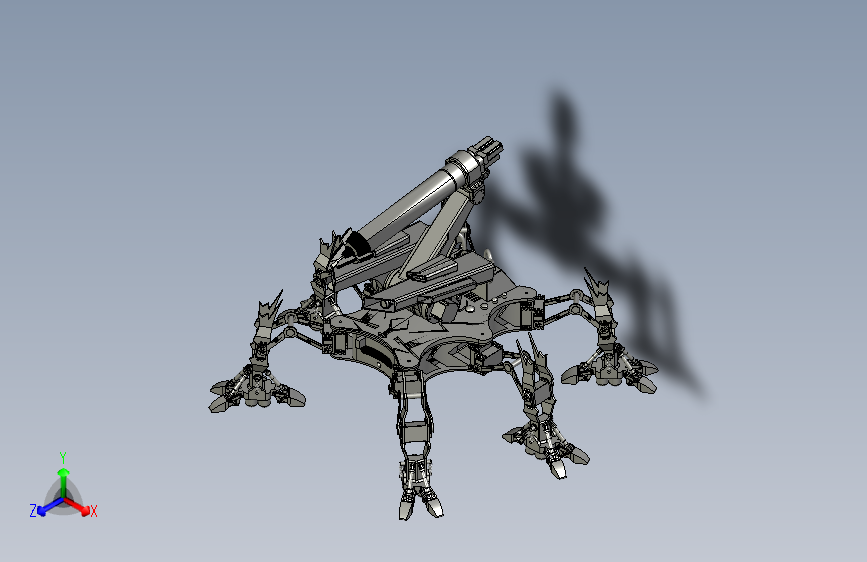

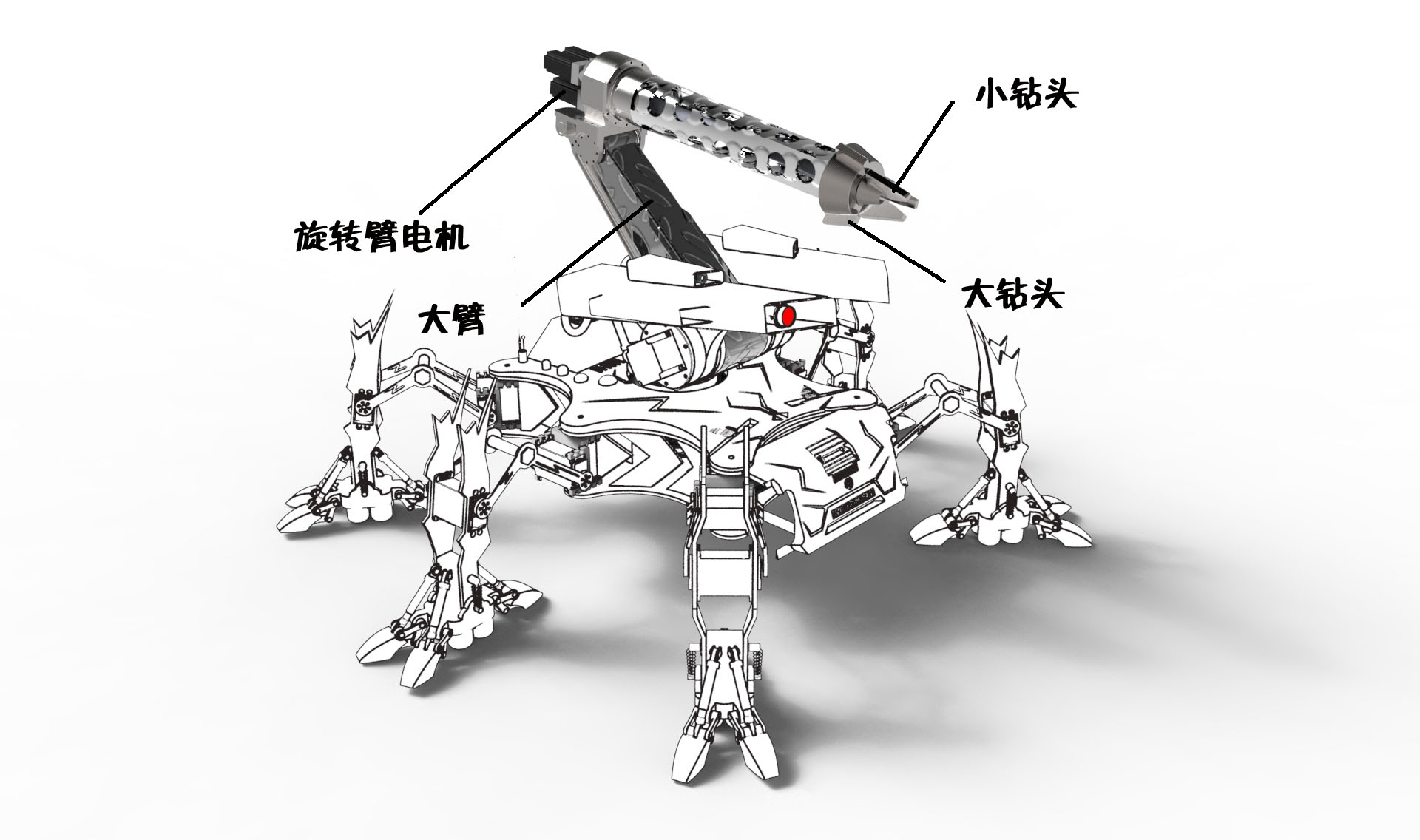

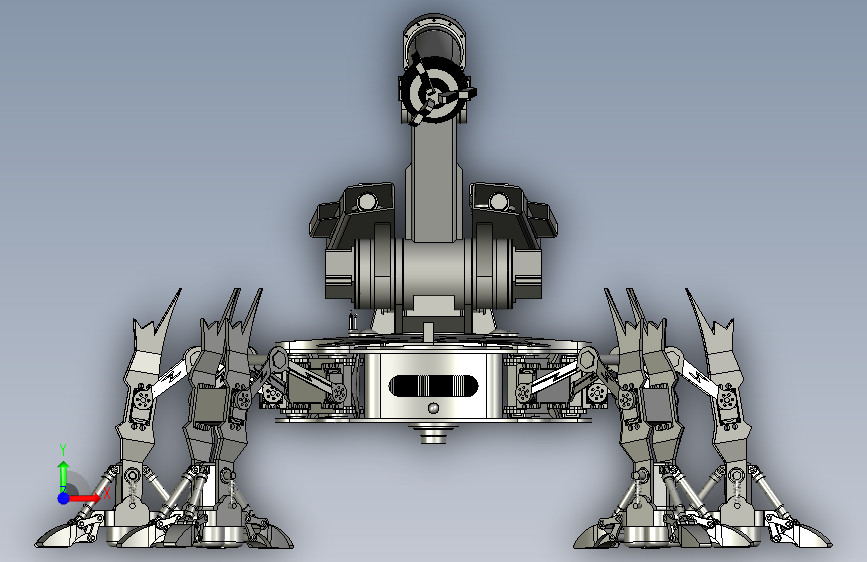

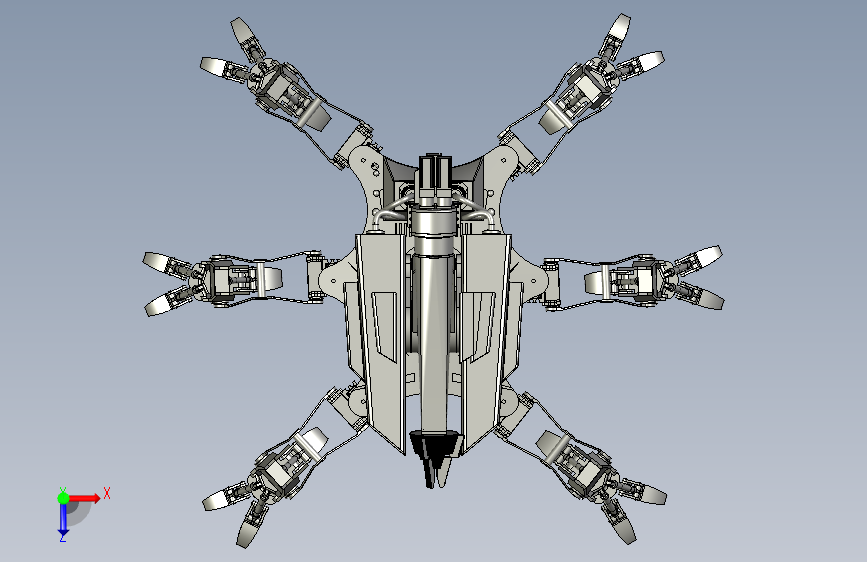

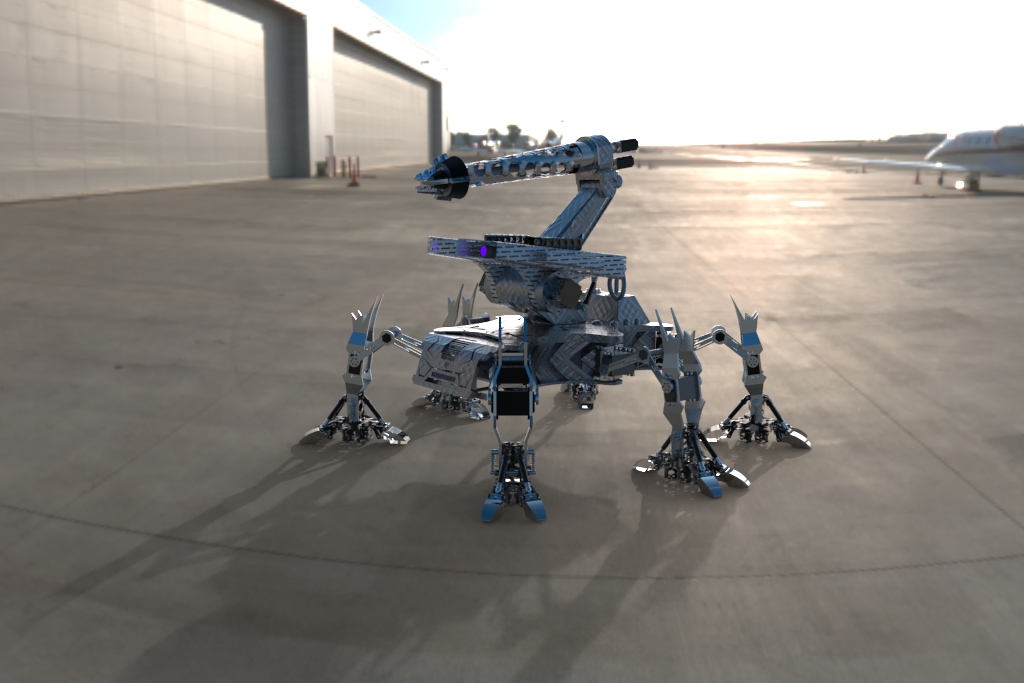

3D视图

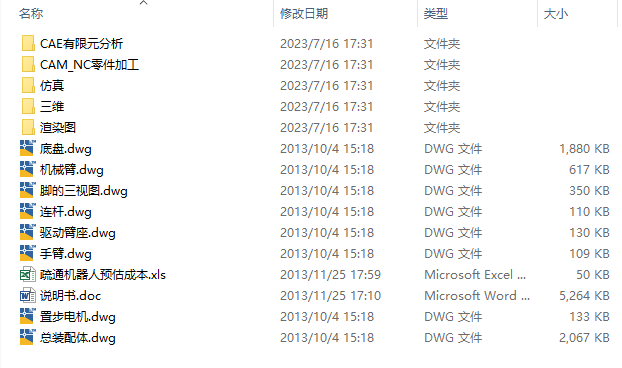

文件列表

#	文件名称	文件大小
1	17264794657283.zip	166.54M
2	下水道疏通机器人设计说明书.doc	162B
3	底盘.dwg	1.84M

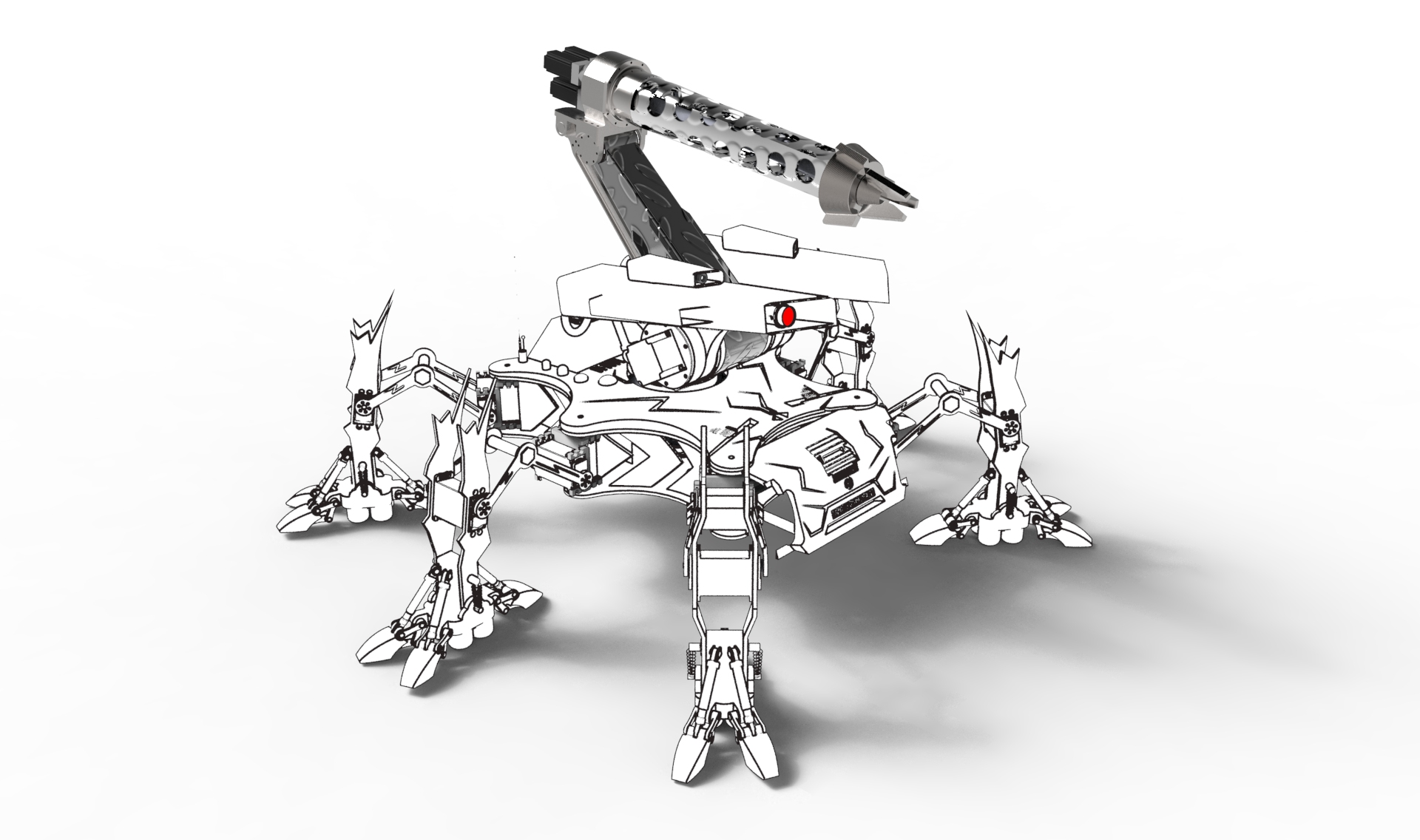

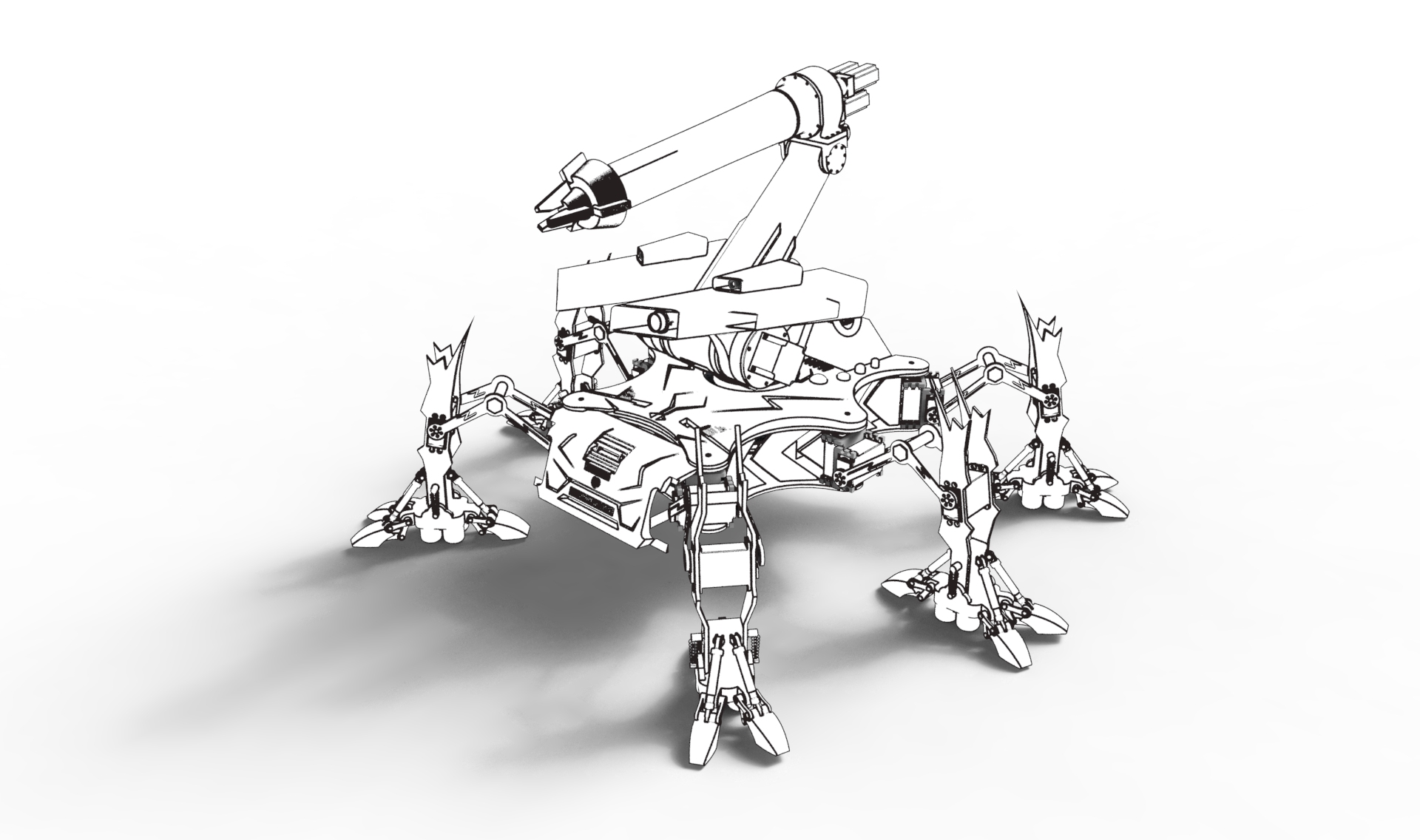

4	总装配体.dwg	2.02M
5	手臂.dwg	108.10K
6	机械臂.dwg	616.30K
7	疏通机器人预估成本.xls	49.50K
8	置步电机.dwg	132.16K
9	脚的三视图.dwg	349.80K
10	说明书.doc	5.14M
11	连杆.dwg	109.91K

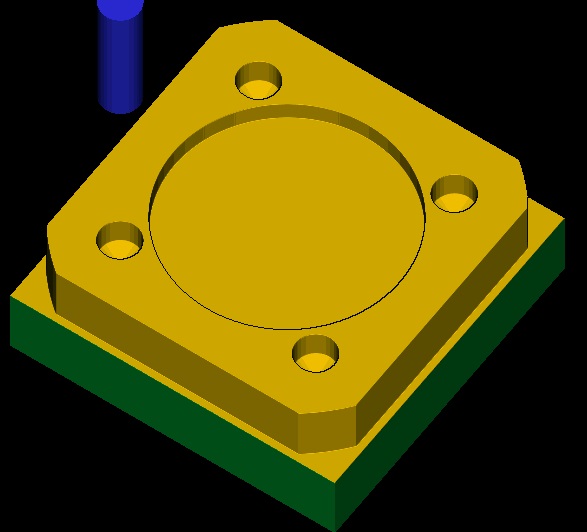

12	驱动臂座.dwg	129.57K

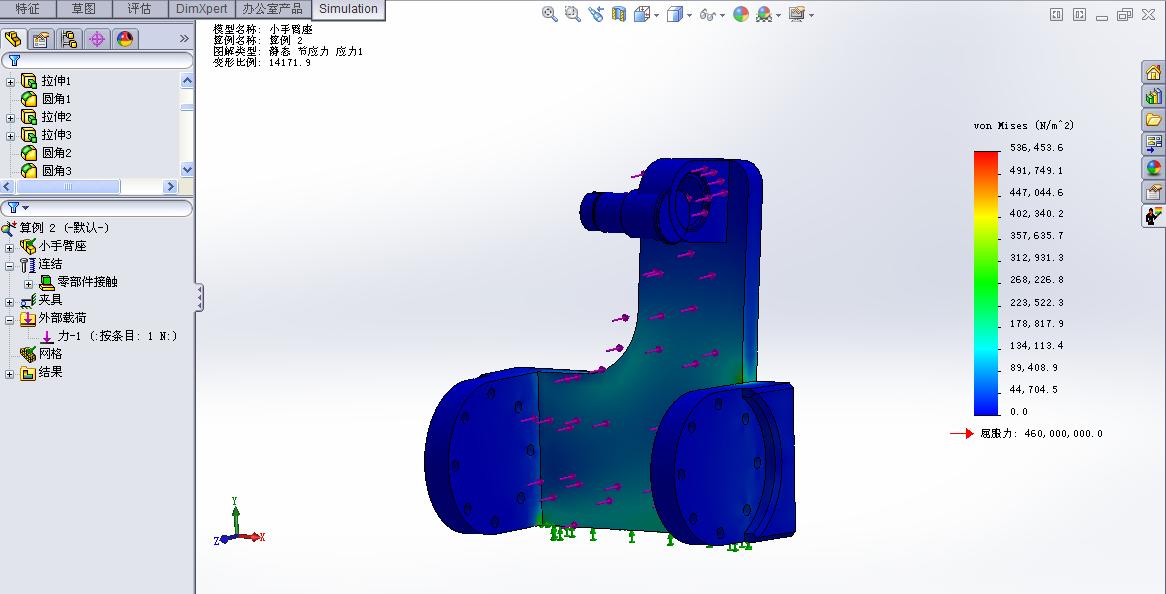

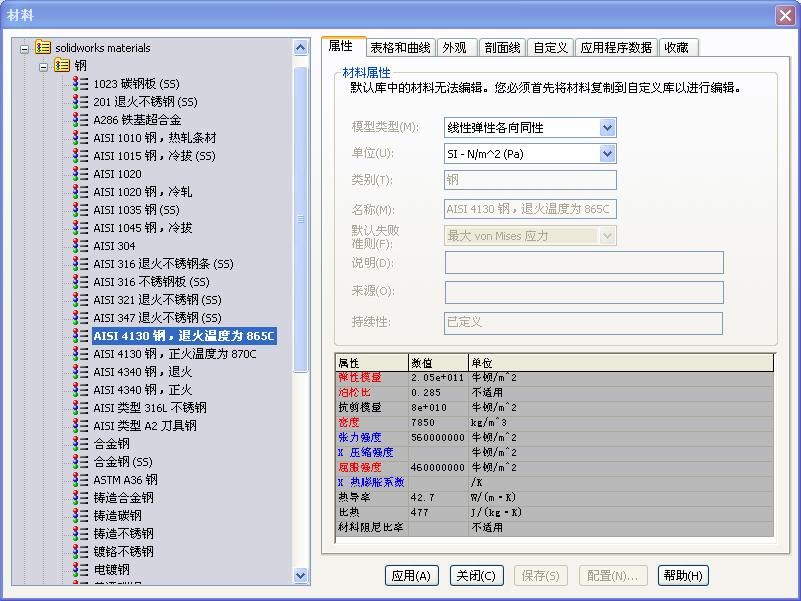

13	0有限元分析1.jpg	96.20K

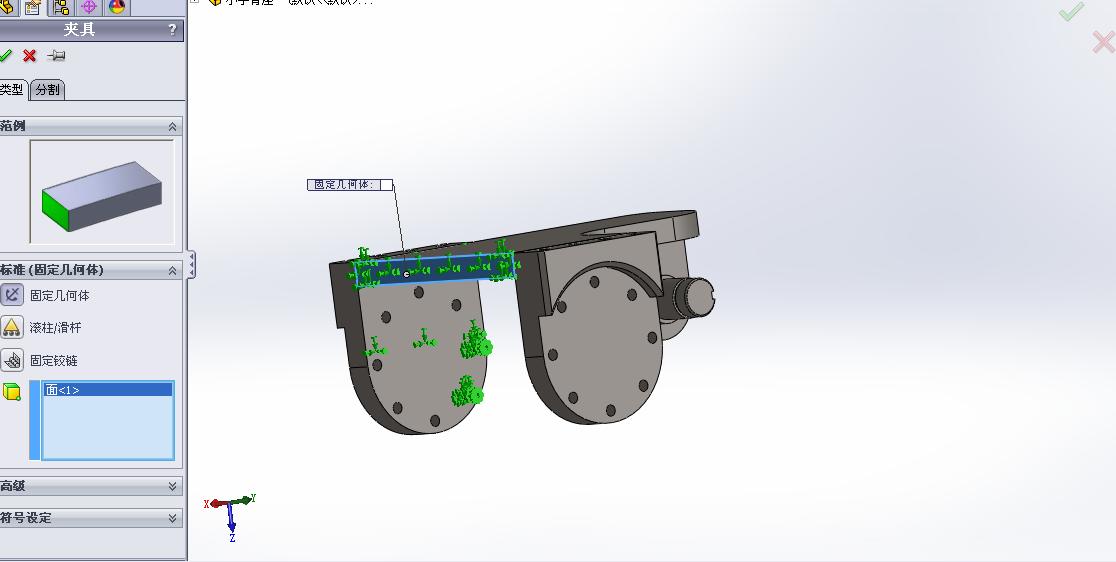

14	0有限元分析2.jpg	44.61K

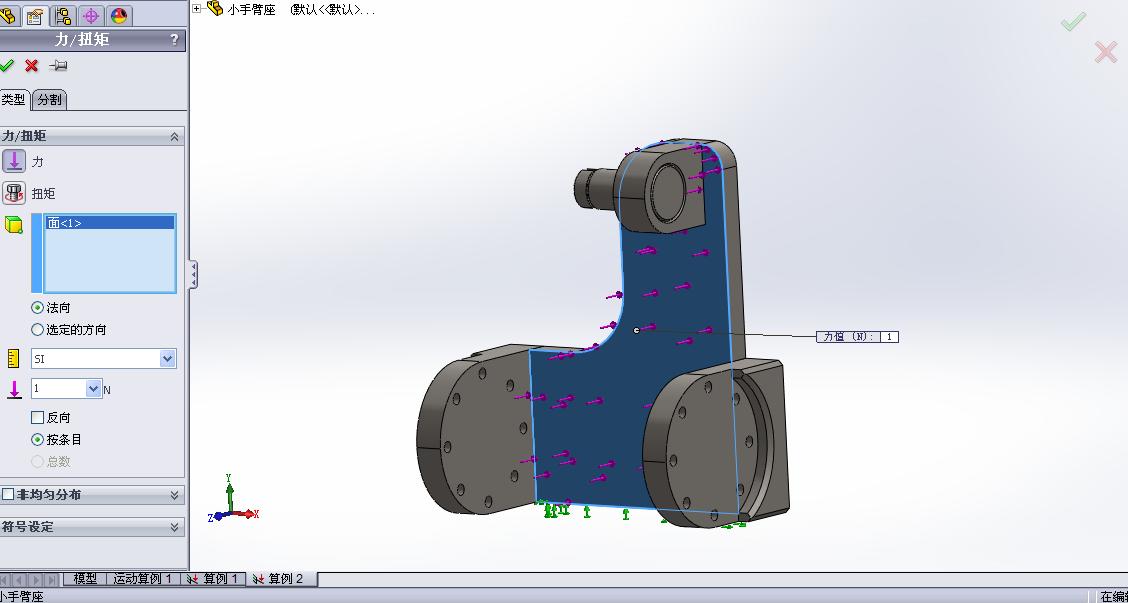

15	0有限元分析3.jpg	53.99K
16	0有限元分析4.jpg	65.33K

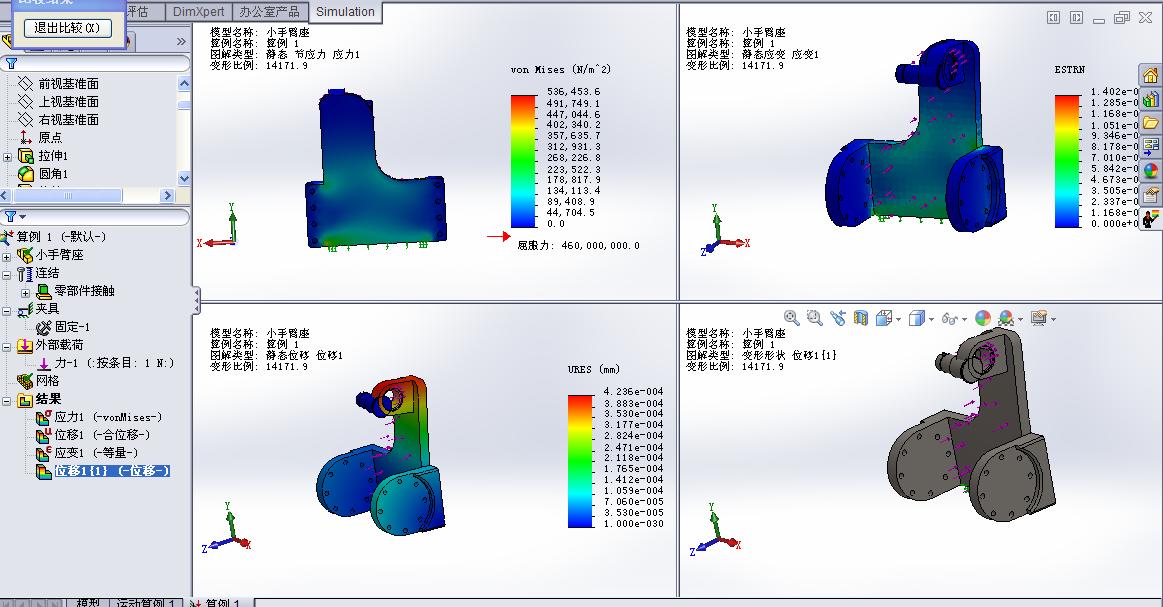

17	0有限元分析5.jpg	108.25K
18	CancelSolverMenu.dat	4B
19	CheckBoxStatus.dat	4B
20	小手臂座-算例1.CWR	21.53M
21	小手臂座-算例1.LOG	93B
22	有限元分析报表.doc	731.00K

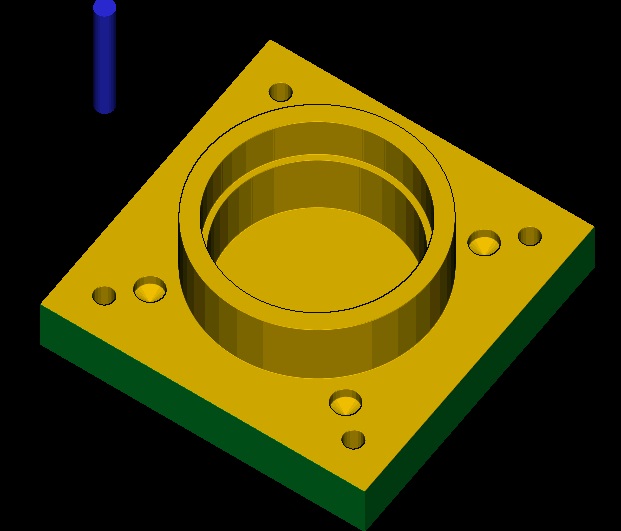

23	0A面截图.jpg	50.53K

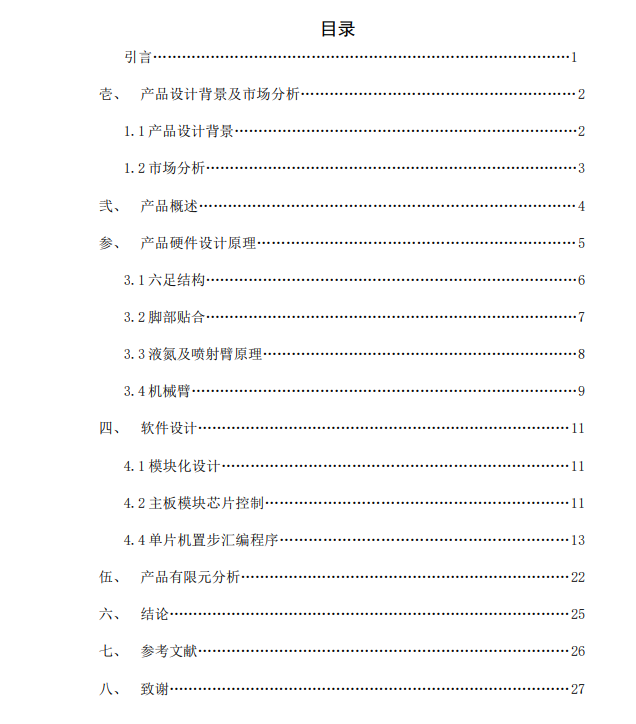

24	0B面截图.jpg	46.96K
25	A面NC代码.NC	95.58K
26	A面工艺卡.htm	3.67K
27	B面NC代码.NC	34.30K
28	B面工艺卡.htm	2.84K

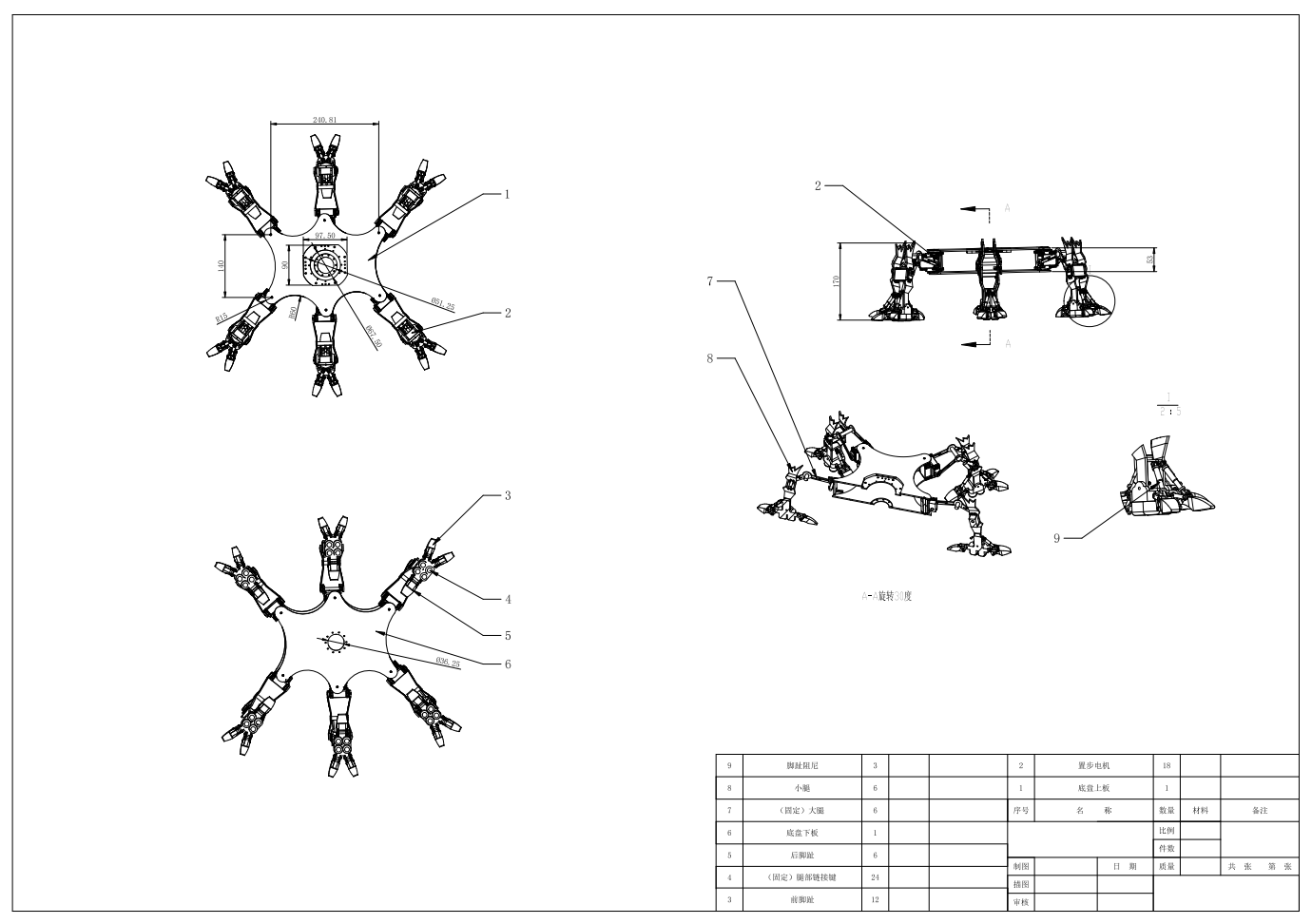

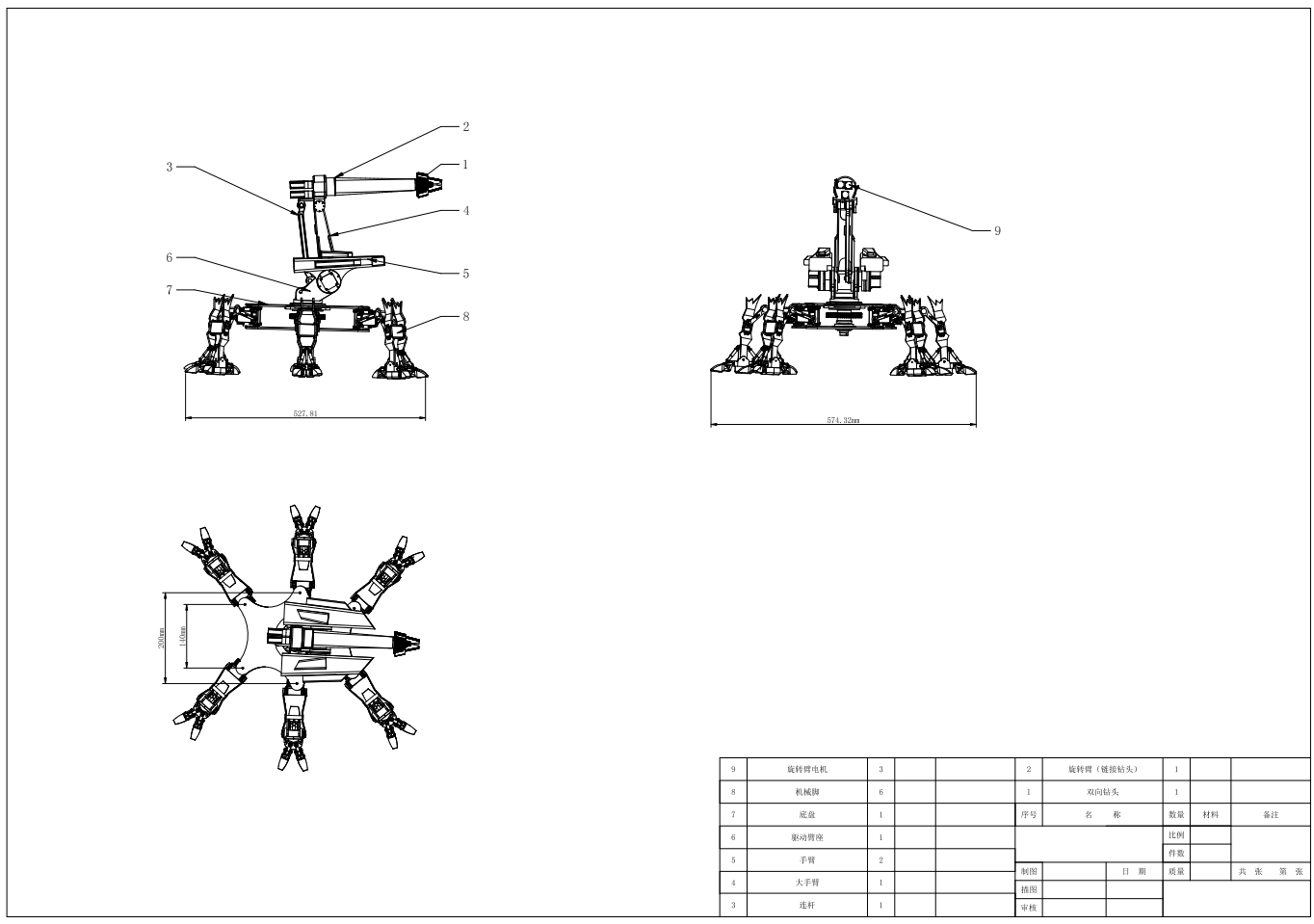

29	0A-底盘.png	141.62K
30	0A-总装配体.png	118.29K
31	0A-机械臂.png	100.02K

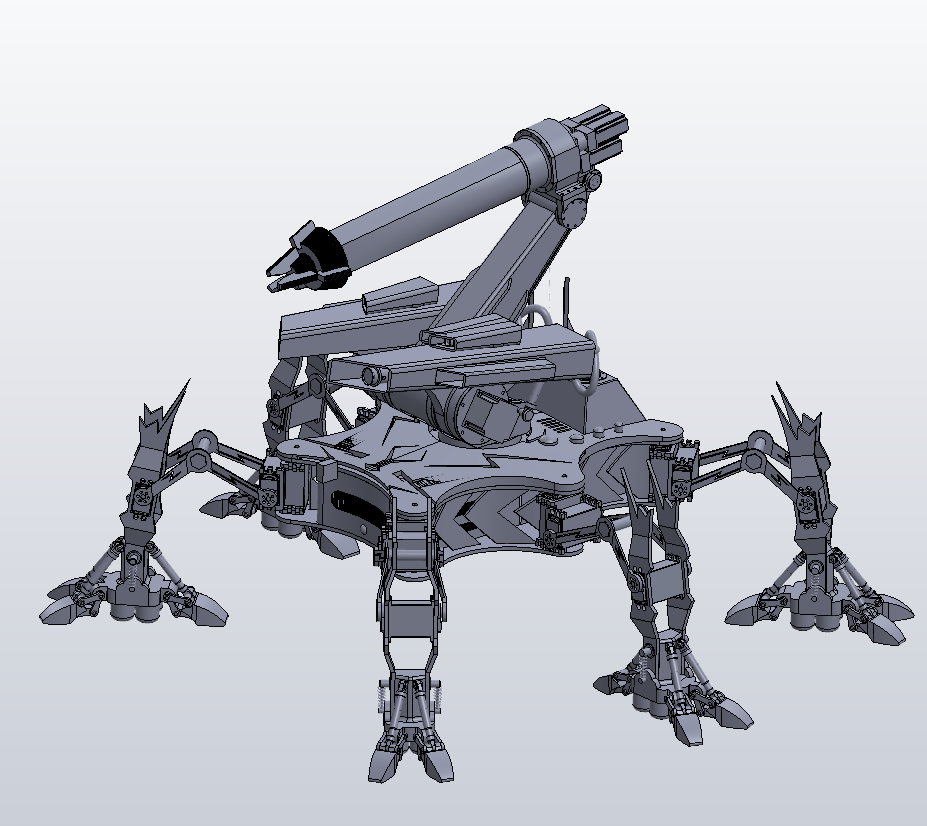

32	0前面.png	129.22K
33	0微信截图_20230728213247.png	28.49K
34	0微信截图_20230728213320.png	33.73K
35	0说明书目录.png	57.71K
36	14007_D俧aut.sldprt	102.50K
37	Botboarduino.sldprt	45.00K
38	BotboarduinoASSY.sldasm	87.00K
39	c-1-390261-9-m-3d.sldprt	402.00K
40	female_header_a-bl254-eg-g16d_6Pin.sldprt	132.50K
41	female_header_a-bl254-eg-g16d_8Pin.sldprt	164.00K
42	pin_header_aw254-dg-g32d_12Pin.sldprt	159.50K
43	pin_header_aw254-dg-g32d_4Pin.sldprt	78.50K
44	pin_header_aw254-dg-g32d_6Pin.sldprt	99.00K
45	pin_header_aw254-dg-g32d_8Pin.sldprt	119.00K
46	pin_header_aw_109_16-t_2Pin.sldprt	52.00K
47	pin_header_aw_109_16-t_3Pin.sldprt	60.50K
48	pin_header_aw_109_16-t_4Pin.sldprt	69.50K
49	pin_header_aw_109_16-t_6Pin.sldprt	86.00K
50	UserLibrary-DIP28.sldasm	80.50K
51	UserLibrary-DIP28_K_X_F6rperDIP28_1.sldprt	44.00K
52	UserLibrary-DIP28_PinsNarrow_1.sldprt	72.00K
53	UserLibrary-MicroUSB.sldprt	218.00K
54	zongzhuangtu.stp	17.62M
55	上臂.sldprt	51.00K
56	上臂2.sldprt	66.00K
57	传感器.sldprt	52.50K
58	前爪固定座.sldprt	46.50K
59	前脚趾.sldprt	51.00K
60	前脚趾上螺栓.sldprt	37.00K
61	前脚趾下螺栓.sldprt	37.00K
62	双向电机座装配体.sldasm	44.50K
63	后脚趾.sldprt	51.00K
64	后脚趾上螺栓.sldprt	37.00K
65	后脚趾下螺栓.sldprt	37.00K
66	外壳.sldprt	226.00K
67	大刀片.sldprt	54.50K
68	大手臂2.sldprt	160.50K
69	大手臂摆线减速机安装法兰.sldprt	41.00K
70	大手臂摆线减速机手臂安装法兰.sldprt	45.00K

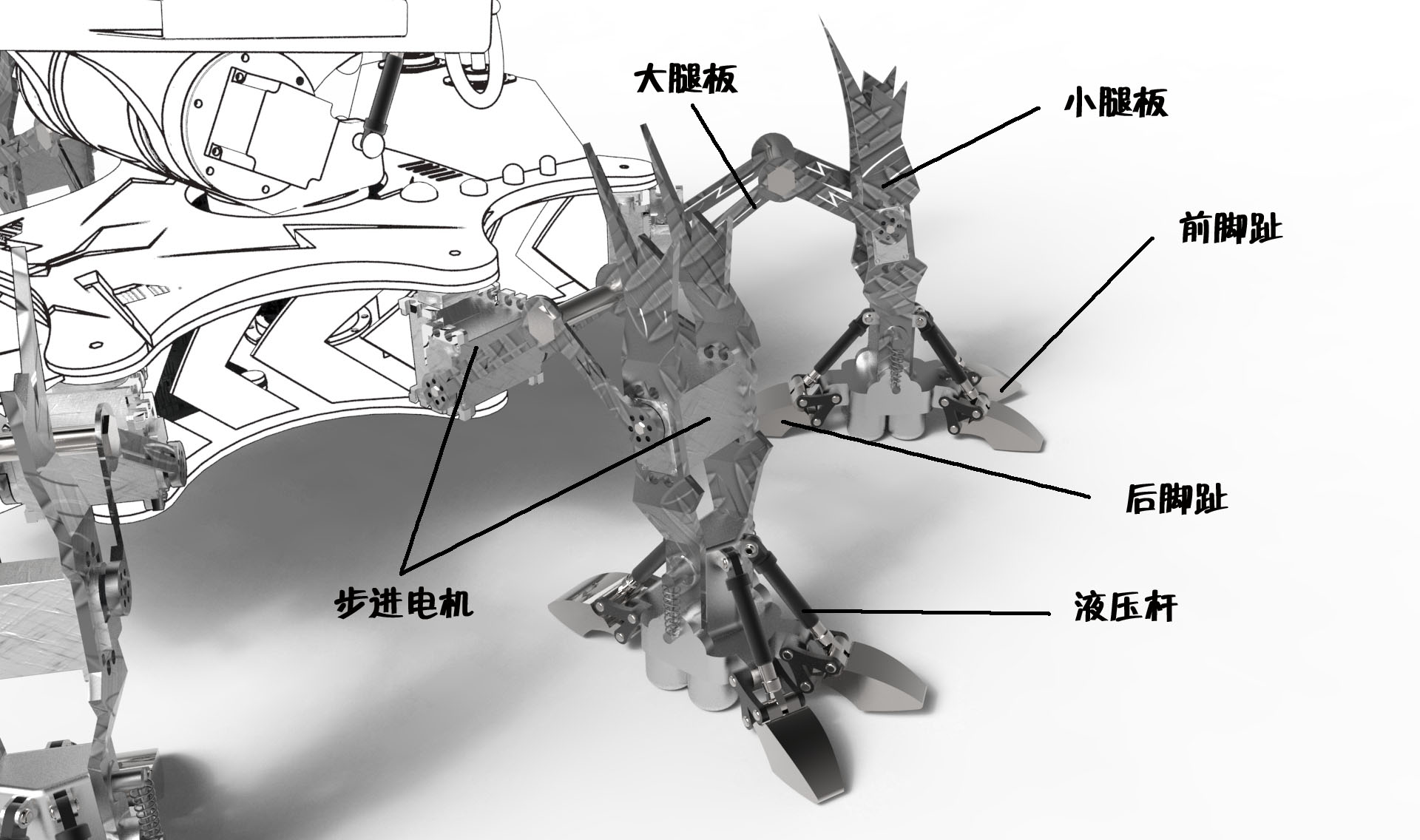

71	大腿.sldprt	96.50K
72	大腿固定栓.sldprt	39.50K
73	大腿装配.sldasm	43.00K
74	大臂外壳.sldprt	64.00K
75	大钻底盘.sldprt	359.50K
76	套筒.sldprt	35.00K
77	小刀片.sldprt	120.50K
78	小手臂关节轴承.sldprt	40.50K
79	小手臂关节轴芯.sldprt	40.50K
80	小手臂座.sldprt	70.50K
81	小手臂旋转后法兰.sldprt	39.00K
82	小手臂旋转法兰.sldprt	47.00K
83	小手臂旋转法兰轴承隔套.sldprt	36.00K
84	小手臂旋转轴承法兰.sldprt	40.00K
85	小手臂骨架油封.sldprt	66.00K
86	小水枪.sldprt	50.00K
87	小腿.sldprt	136.00K
88	小钻底盘.sldprt	351.50K

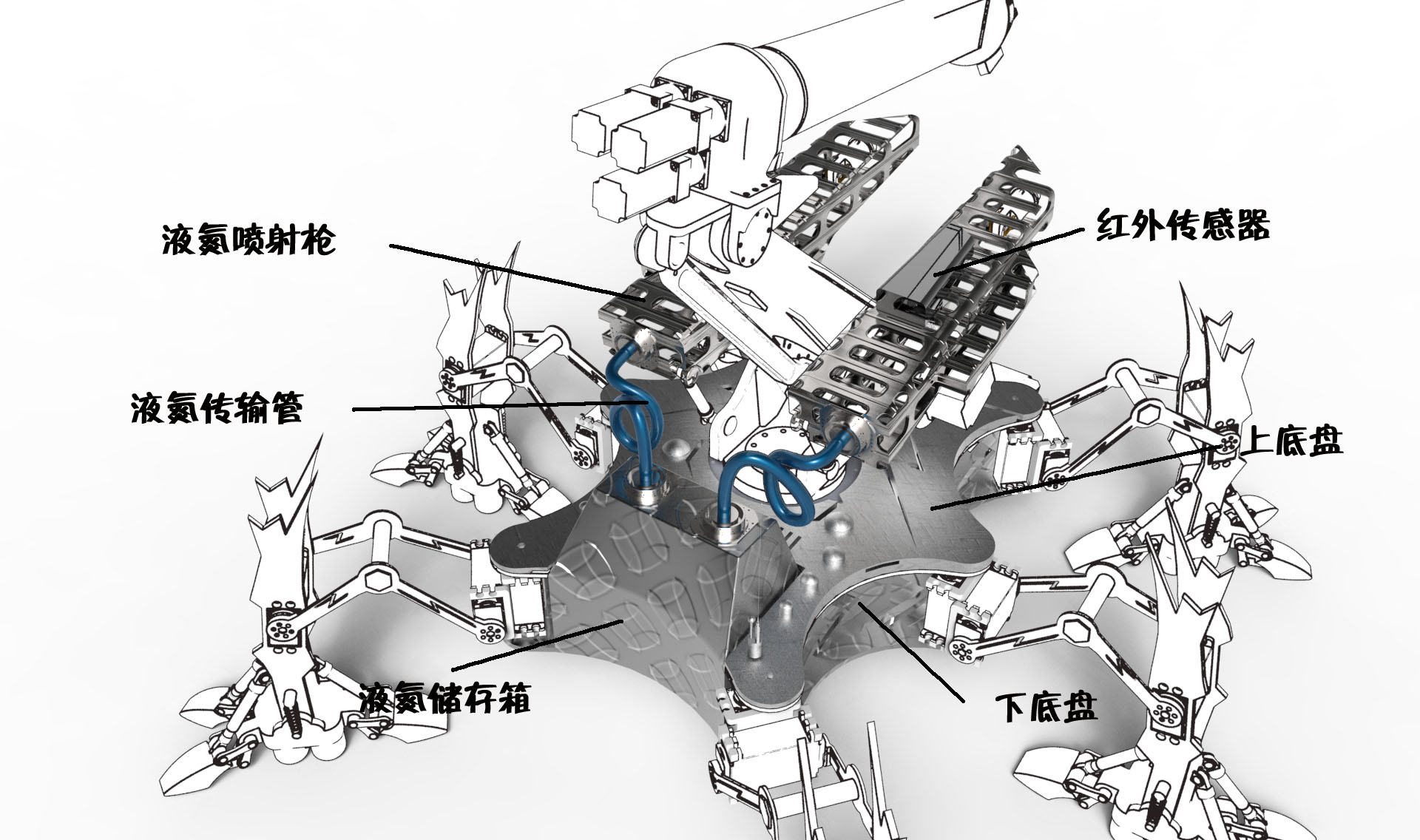

89	底盘上.sldprt	73.00K
90	底盘下.sldprt	152.00K
91	底盘旋转51315轴承.sldprt	38.00K
92	底盘旋转涡轮轴.sldprt	55.00K
93	底盘旋转涡轮轴上法兰16032轴承.sldprt	40.50K
94	底盘旋转涡轮轴上法兰油封.sldprt	62.00K
95	底盘旋转涡轮轴上法兰盖.sldprt	42.50K
96	底盘旋转涡轮轴下法兰.sldprt	46.00K
97	底盘旋转涡轮轴下法兰6215轴承.sldprt	40.50K
98	底盘法兰盖.sldprt	46.00K
99	底盘装配.sldasm	58.50K
100	总装图（低版本）.SLDASM	5.73M
101	手腕6002轴承.sldprt	40.50K
102	手腕61902轴承.sldprt	39.50K
103	手腕61908轴承.sldprt	40.50K
104	手腕电机齿轮连接轴.sldprt	43.00K
105	手腕电机齿轮连接轴2.sldprt	44.00K
106	手腕直齿1.sldprt	135.00K
107	手腕直齿2.sldprt	191.00K
108	手腕直齿3.sldprt	107.00K
109	手腕直齿4.sldprt	87.50K
110	手臂.sldprt	113.50K
111	手臂控制液压杆.sldprt	39.00K
112	手臂控制液压杆套.sldprt	40.00K
113	摆线减速机.sldprt	48.50K
114	旋转臂电机.sldprt	47.50K
115	水管接口上法兰盖.sldprt	44.00K
116	水管接口法兰盖.sldprt	46.00K
117	电机轴.sldasm	44.00K
118	组合电机座.sldprt	68.50K
119	置步电机.sldprt	204.50K
120	置步电机轴.sldprt	47.00K
121	脚趾连接件.sldprt	36.50K

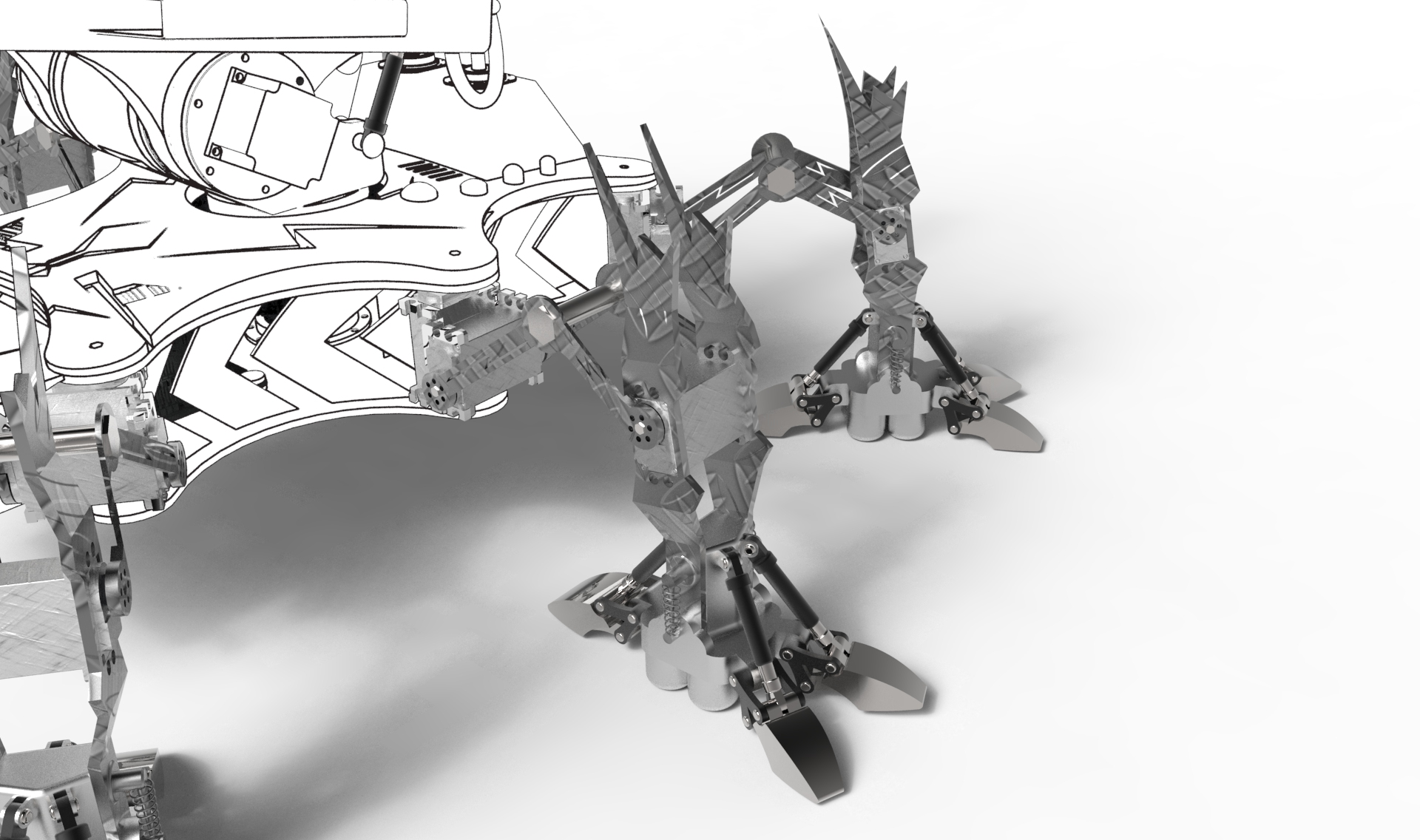

122	脚部装配.sldasm	94.50K
123	腕部中心轴2.sldprt	40.00K
124	腕部中心轴前端锁帽.sldprt	45.50K
125	腕部电机齿轮箱.sldprt	72.50K
126	腕部行星减速机.sldprt	46.00K
127	腿部连接件.sldprt	82.00K
128	轴承1.sldprt	40.50K
129	连杆.sldprt	81.50K
130	连杆伺服电机.sldprt	48.00K
131	连杆轴传动轴.sldprt	52.00K
132	连杆轴承套.sldprt	41.50K
133	连杆轴承盖.sldprt	38.00K
134	里壳.sldprt	460.50K
135	阻尼紧固.sldprt	37.00K
136	非工作水管2.sldprt	55.00K
137	驱动臂座.sldprt	94.00K
138	产品展示动画及爆炸.mp4	126.68M

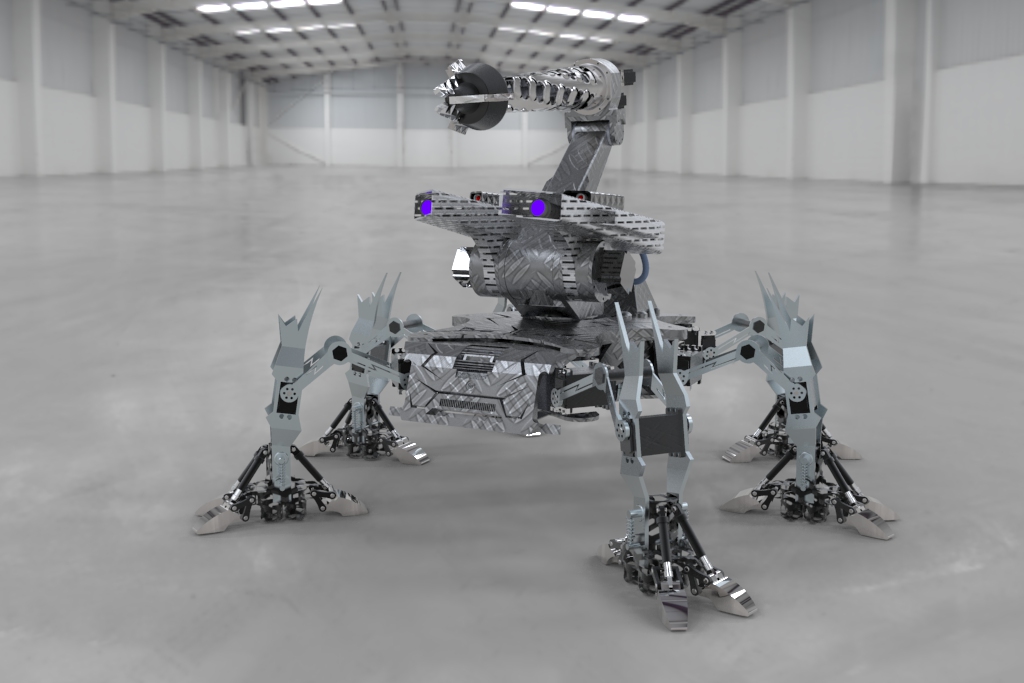

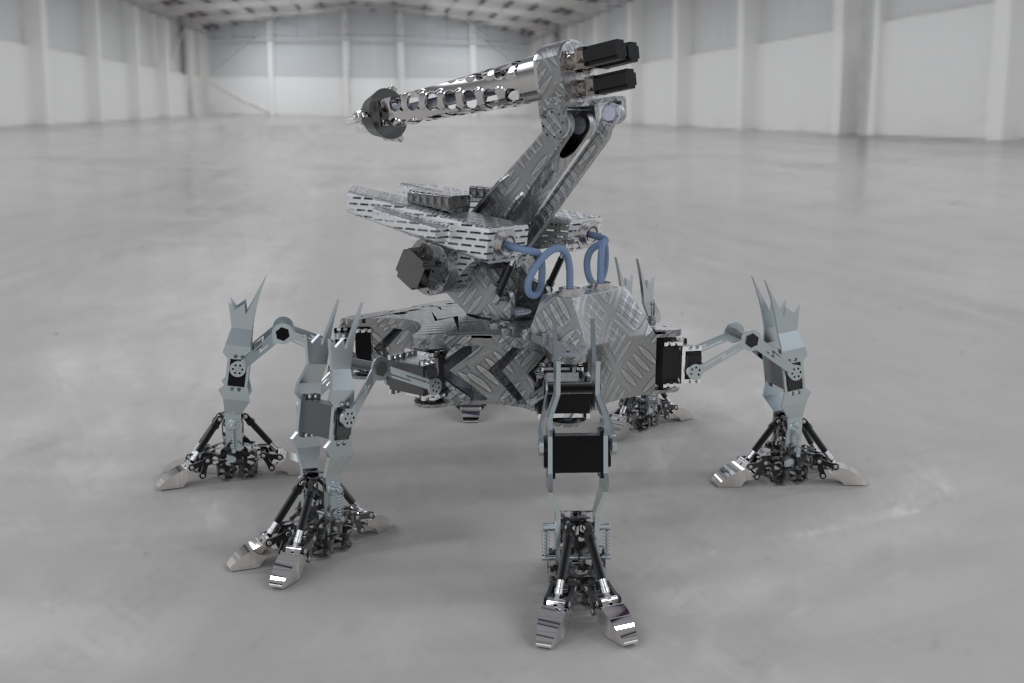

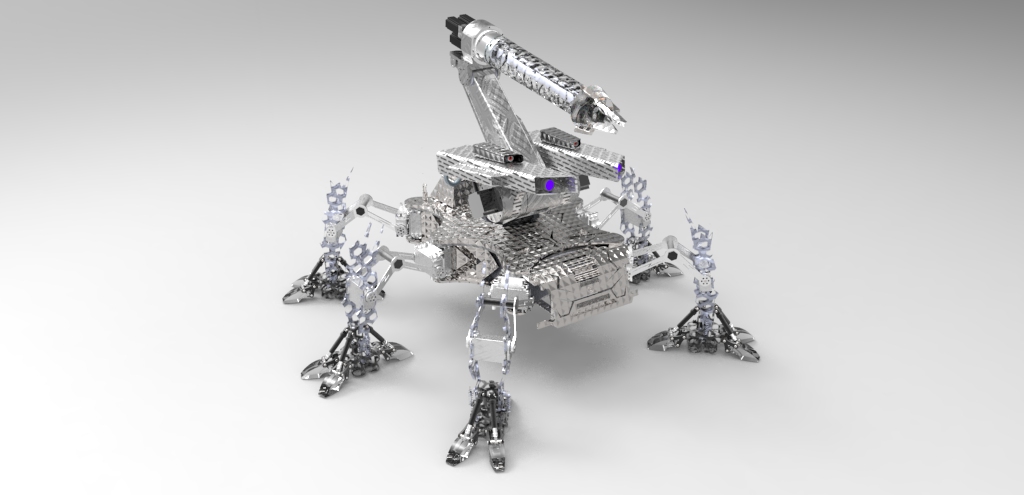

139	0渲染10.jpg	210.90K
