M1567-蒙牛奶片压片成型机设计三维SW2015无参+说明（ID:1584392）

机械设备 / 非标机械 / M1567-蒙牛奶片压片成型机设计三维SW2015无参+说明

©非原创

平面图

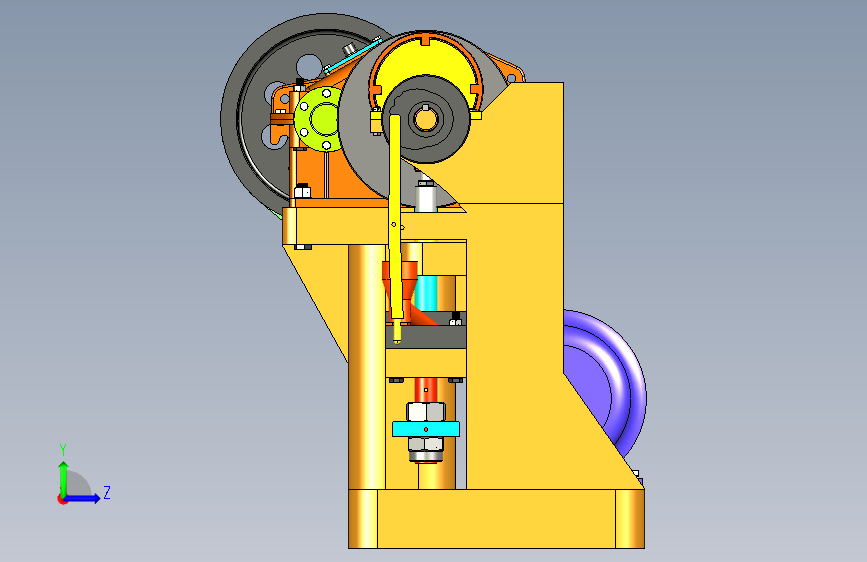

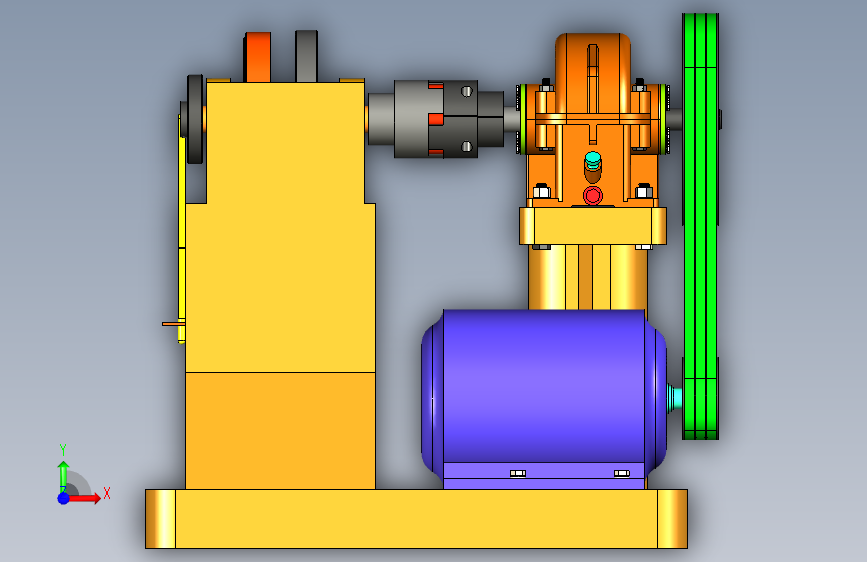

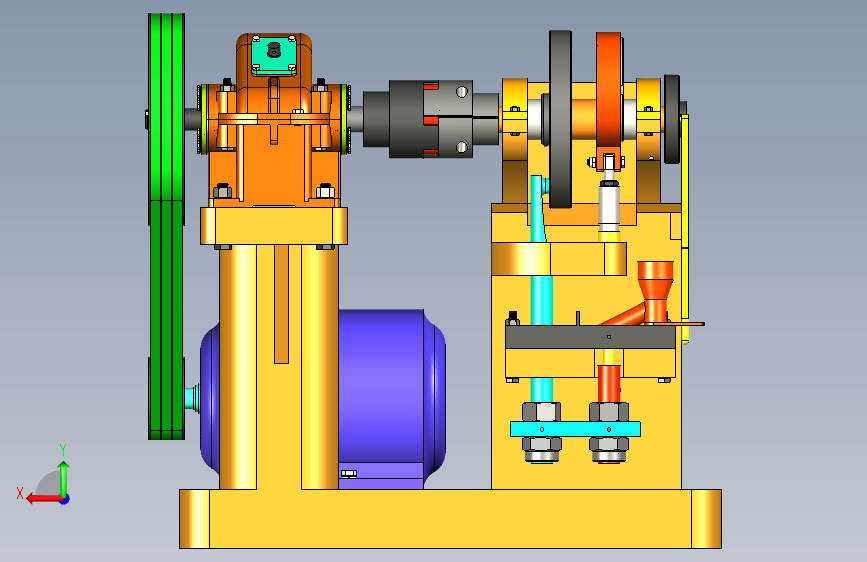

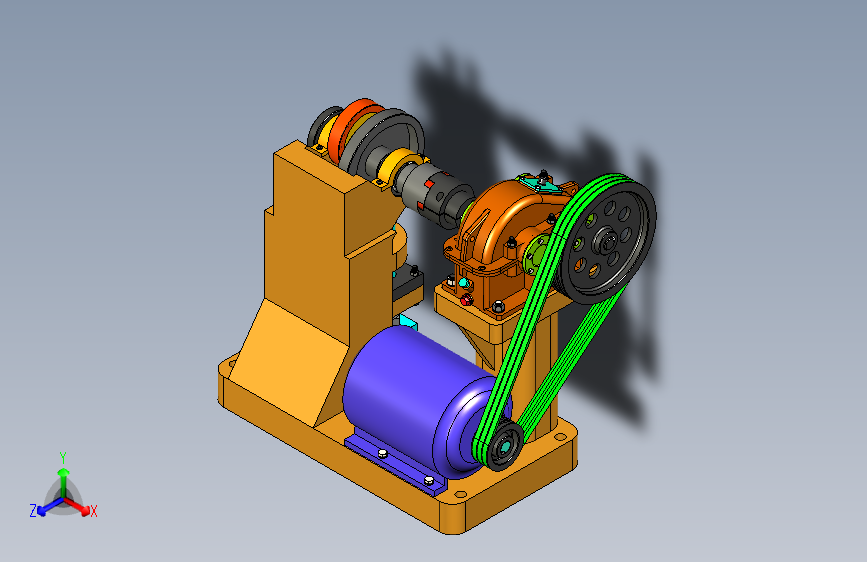

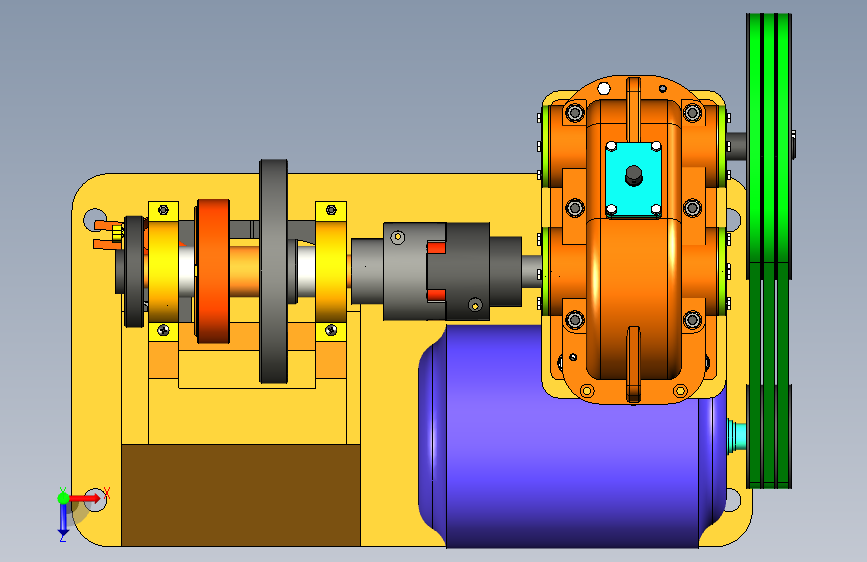

3D视图

文件列表

#	文件名称	文件大小
1	17264816259332.zip	76.23M
2	A0-总装配体工程图.pdf	252.43K
3	A1-箱座工程图.pdf	90.69K
4	A1-箱盖工程图.pdf	94.19K
5	A2-大带轮工程图.pdf	80.49K
6	A3-中模固定板.pdf	61.83K
7	A3-主轴工程图.pdf	80.69K
8	A3-减速箱低速轴工程图.pdf	76.60K
9	A3-减速箱大齿轮工程图.pdf	92.48K

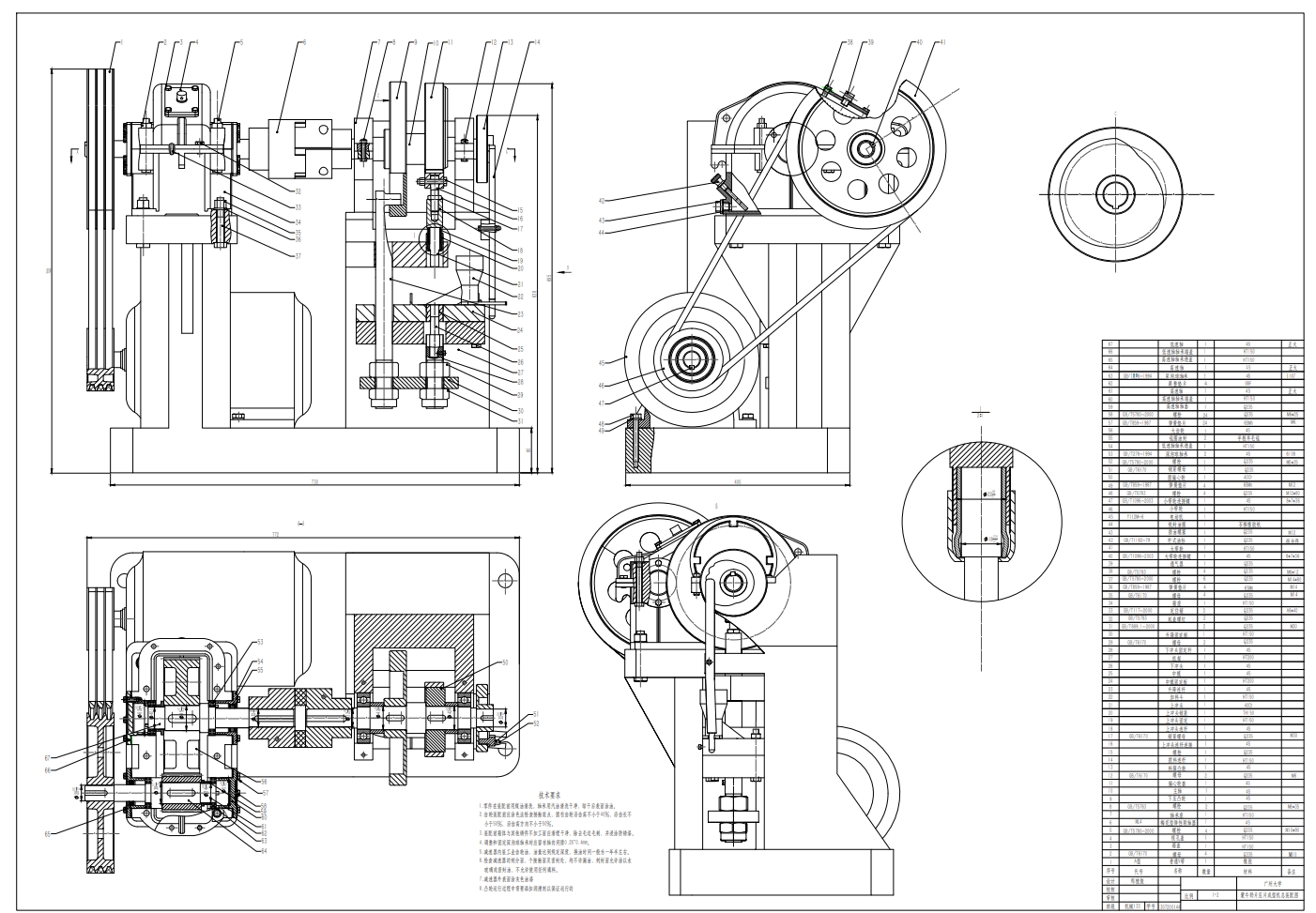

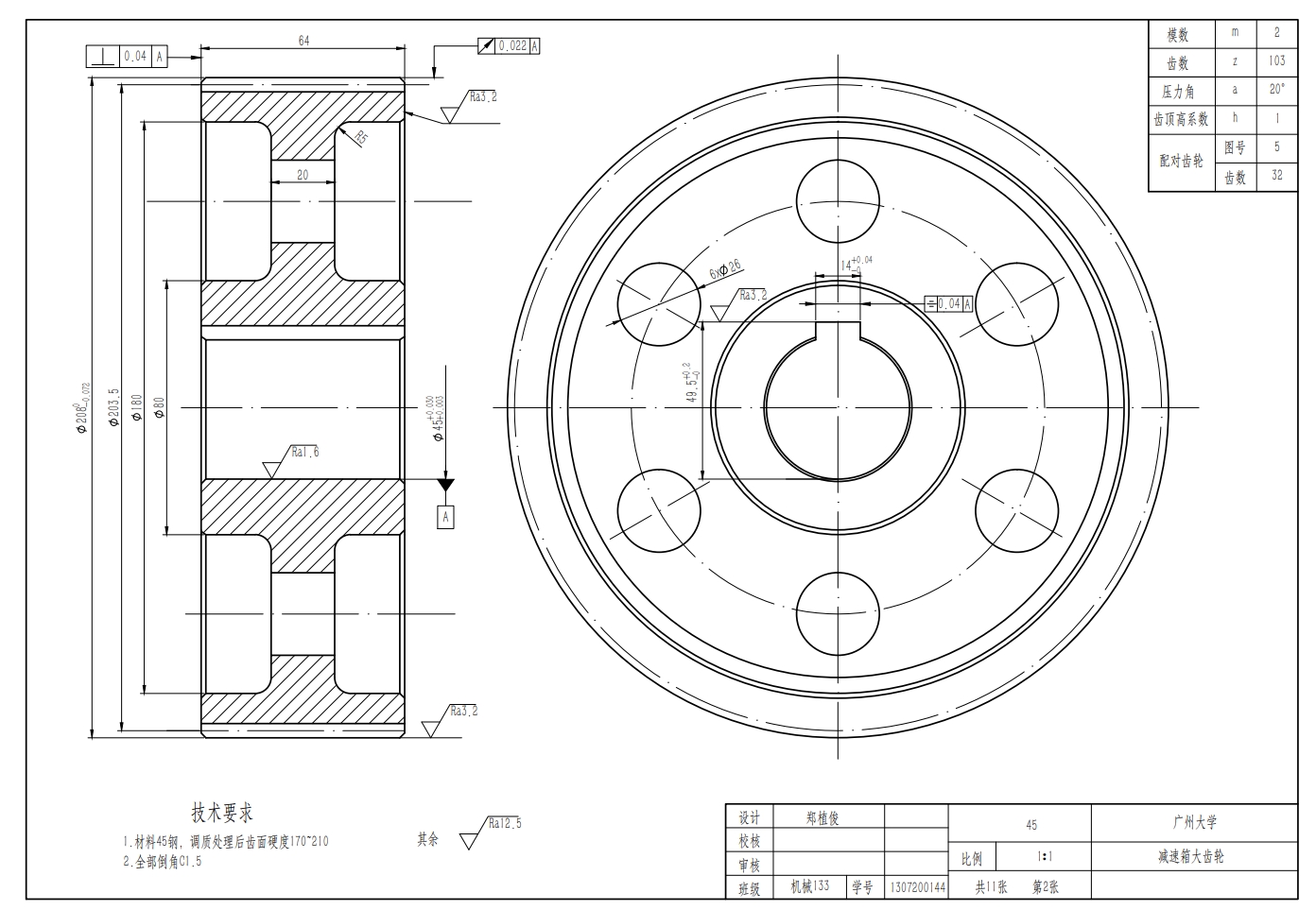

10	A3-减速箱高速轴工程图.pdf	78.15K

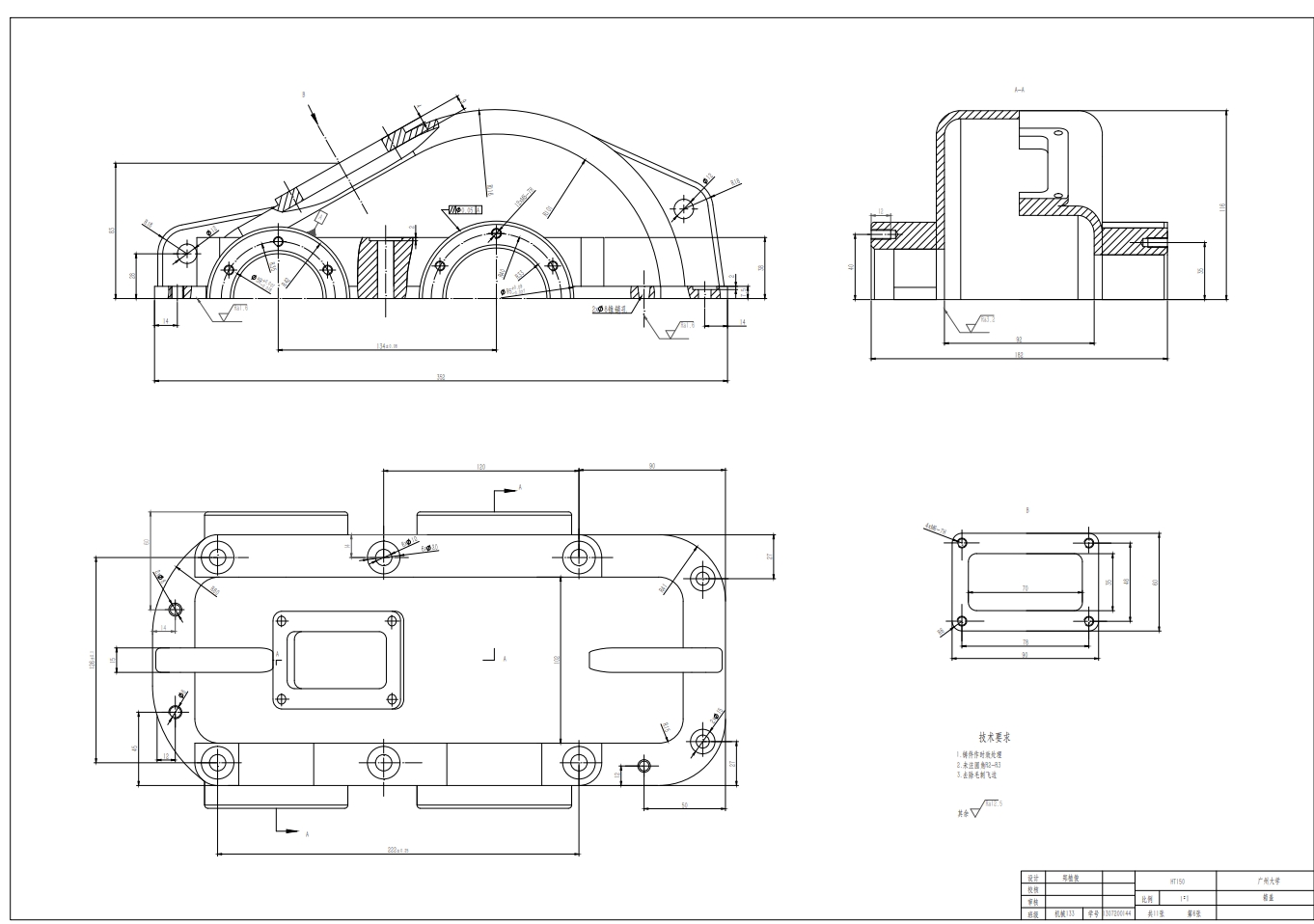

11	A3-圆偏心轮工程图.pdf	68.61K
12	A3-小带轮工程图.pdf	59.25K
13	A4-减速箱小齿轮工程图.pdf	70.26K
14	A4-手绘工程图.pdf	202.35K
15	A4-答辩后修改手绘工程图.pdf	219.63K
16	毕设动画2017.05.24.mp4	45.48M
17	说明书.pdf	1.59M

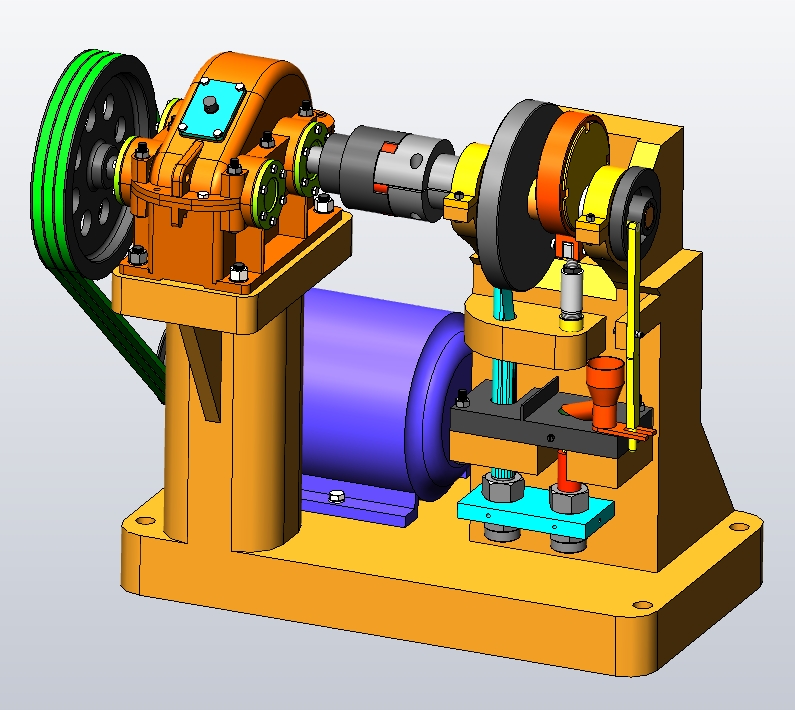

18	00前面.png	258.35K
19	0减速箱大齿轮.png	322.02K

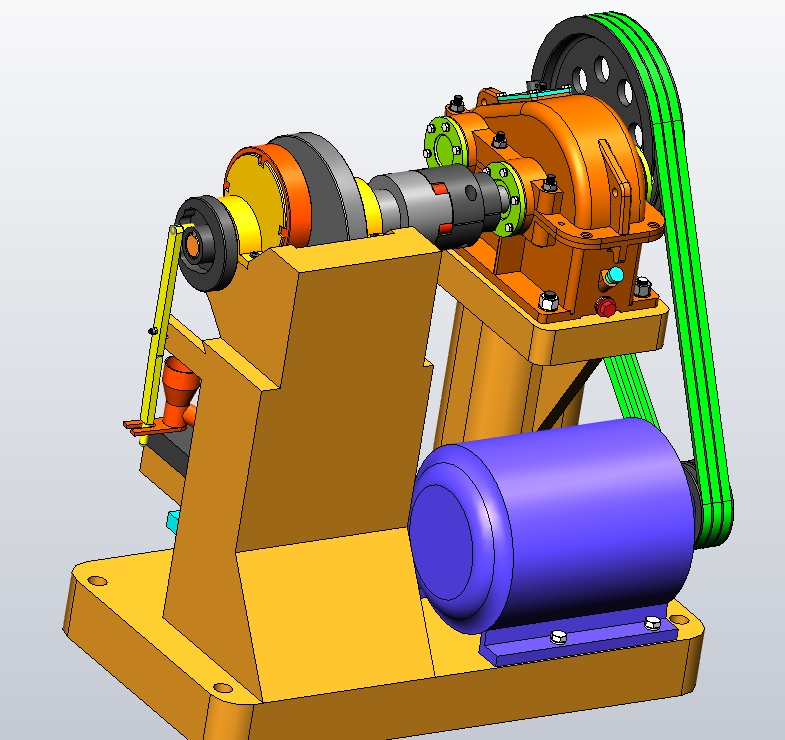

20	0后面.png	256.08K
21	0总装配体工程图.png	471.22K
22	0箱盖工程图.png	194.18K
23	0说明书目录.png	446.29K
24	pianxinlun.SLDPRT	112.54K
25	X下压凸轮.SLDPRT	112.37K
26	zongzhuangtu.stp	8.61M
27	~$pianxinlun.SLDPRT	14B
28	~$上冲头.SLDPRT	14B
29	~$上冲头固定.SLDPRT	14B
30	~$上冲头连杆.SLDPRT	14B
31	~$上冲头连杆连接.SLDPRT	14B
32	~$上冲头锁紧.SLDPRT	14B
33	~$下冲头.SLDPRT	14B
34	~$下冲头固定.SLDPRT	14B
35	~$下冲头固定板2.SLDPRT	14B
36	~$下压连杆、.SLDPRT	14B
37	~$下箱体与机架弹簧垫片14mm.sldprt	14B
38	~$中模.SLDPRT	14B
39	~$中模固定板.SLDPRT	14B
40	~$主轴.SLDPRT	14B
41	~$主轴中间连接键.SLDPRT	14B
42	~$主轴右轴承盖.SLDPRT	14B
43	~$主轴左轴承盖.SLDPRT	14B
44	~$主轴轴承.SLDPRT	14B
45	~$偏心轮套.SLDPRT	14B
46	~$加料连杆.SLDPRT	14B
47	~$套筒长25mm.SLDPRT	14B
48	~$套筒长27mm.SLDPRT	14B
49	~$奶片成型机总装配体.SLDASM	14B
50	~$料筛凸轮.SLDPRT	14B
51	~$终版下冲头凸轮.SLDPRT	14B
52	上冲头.SLDPRT	67.46K
53	上冲头压力调节螺母 M14 GB_FASTENER_NUT_STNAB M14-S.sldprt	149.07K
54	上冲头压力调节螺母M14GB_FASTENER_NUT_STNABM14-S.sldprt	14B
55	上冲头固定.SLDPRT	110.20K
56	上冲头螺栓 M8X45-S.sldprt	216.43K
57	上冲头螺栓M8X45-S.sldprt	14B
58	上冲头螺母 M8-S.sldprt	156.42K
59	上冲头螺母M8-S.sldprt	14B
60	上冲头连杆.SLDPRT	106.45K
61	上冲头连杆装配体1.SLDASM	165.58K
62	上冲头连杆连接.SLDPRT	115.26K
63	上冲头锁紧.SLDPRT	95.40K
64	下冲头.SLDPRT	73.91K
65	下冲头凸轮轴向定位螺栓GB_FASTENER_BOLT_HBSHM5X16-Schematic.sldprt	223.42K
66	下冲头升降杆螺母 M30 GB_FASTENER_NUT_SNC1 M30-S.sldprt	175.25K
67	下冲头升降杆螺母M30GB_FASTENER_NUT_SNC1M30-S.sldprt	14B
68	下冲头固定.SLDPRT	77.16K
69	下冲头固定板2.SLDPRT	80.19K
70	下冲头锁紧螺母 GB_HEXAGON_TYPE9 B M30-S.sldprt	166.33K
71	下冲头锁紧螺母GB_HEXAGON_TYPE9BM30-S.sldprt	14B
72	下压连杆、.SLDPRT	89.53K
73	下箱体与机架弹簧垫片14mm.sldprt	85.35K
74	中模.SLDPRT	93.72K
75	中模固定板.SLDPRT	109.99K
76	主轴.SLDPRT	185.59K
77	主轴中间连接键.SLDPRT	66.14K
78	主轴右轴承盖.SLDPRT	100.11K
79	主轴左轴承盖.SLDPRT	101.06K
80	主轴轴承.SLDPRT	313.63K
81	主轴轴承螺栓 GB_FASTENER_BOLT_STBAB A M6X35-S.sldprt	219.79K
82	主轴轴承螺栓GB_FASTENER_BOLT_STBABAM6X35-S.sldprt	14B
83	主轴轴承螺母M6 GB_FASTENER_NUT_SNC1 M6-S.sldprt	172.19K
84	主轴轴承螺母M6GB_FASTENER_NUT_SNC1M6-S.sldprt	14B
85	偏心轮套.SLDPRT	186.38K
86	减速箱低速轴.SLDPRT	113.73K
87	减速箱高速轴.SLDPRT	128.43K
88	加料连杆.SLDPRT	129.70K
89	大带轮.SLDPRT	186.08K
90	套筒长25mm.SLDPRT	64.26K
91	套筒长27mm.SLDPRT	63.05K
92	奶片成型机总装配体.SLDASM	3.04M
93	奶片成型机总装配体.SLDDRW	4.98M
94	小带轮.SLDPRT	175.94K
95	总装图（低版本）.SLDASM	3.04M
96	料斗 22.SLDPRT	266.89K
97	料斗.SLDPRT	232.96K
98	料斗22.SLDPRT	14B
99	料筛凸轮.SLDPRT	266.79K
100	料筛凸轮连接键 .SLDPRT	58.02K
101	料筛凸轮连接键.SLDPRT	14B
102	料筛和上冲头凸轮轴向定位螺栓GB_FASTENER_BOLT_HBSHM5X16-Schematic.sldprt	222.91K
103	机架.SLDPRT	428.97K
104	检查孔盖螺栓 M6X12-S.sldprt	179.43K
105	检查孔盖螺栓M6X12-S.sldprt	14B
106	电机.SLDPRT	155.49K
107	电机固定螺栓 M12X80-S.sldprt	278.13K
108	电机固定螺栓GB_FASTENER_BOLT_HHBCM12X100-S.sldprt	172.59K
109	电机固定螺栓M12X80-S.sldprt	14B
110	电机固定螺母GB_FASTENER_NUT_SNC1M12-S.sldprt	176.16K
111	电机弹簧垫圈 12mm.sldprt	84.27K
112	电机弹簧垫圈12mm.sldprt	14B
113	电机轴.SLDPRT	115.92K
114	电机连接键.SLDPRT	47.18K
115	皮带.SLDPRT	76.04K
116	端盖弹簧垫圈 6mm.sldprt	84.01K
117	端盖弹簧垫圈6mm.sldprt	14B
118	端盖螺栓 M6X25-S.sldprt	198.13K
119	端盖螺栓M6X25-S.sldprt	14B
120	终版下冲头凸轮.SLDPRT	111.31K
121	起盖螺栓 M8X16-S.sldprt	184.16K
122	起盖螺栓M8X16-S.sldprt	14B
123	轴承旁螺栓弹簧垫片 10mm.sldprt	84.30K
124	轴承旁螺栓弹簧垫片10mm.sldprt	14B
125	~$低速轴联轴器连接键.SLDPRT	14B
126	~$梅花型弹性联轴器中间部分.SLDPRT	14B
127	~$梅花形联轴器1.SLDPRT	14B
128	~$端盖螺钉.sldprt	14B
129	~$箱盖箱体轴承旁连接螺栓.sldprt	14B
130	~$螺母10mm.sldprt	14B
131	~$装配体1.SLDASM	14B
132	一级减速箱装配体.SLDASM	1.08M
133	下箱体固定螺栓GB_FASTENER_BOLT_HHBCM14X80-S.sldprt	180.63K
134	下箱体固定螺母 GB_FASTENER_NUT_SNC1 M14-S.sldprt	175.44K
135	下箱体固定螺母GB_FASTENER_NUT_SNC1M14-S.sldprt	14B
136	低速轴大闷端盖.SLDPRT	124.30K
137	低速轴联轴器连接键.SLDPRT	45.80K
138	低速轴轴承.sldprt	379.89K
139	低速轴透端盖.SLDPRT	134.57K
140	低速轴透端盖密封圈.SLDPRT	60.04K
141	减速箱下箱体.SLDPRT	585.02K
142	减速箱低速轴.SLDPRT	107.64K
143	减速箱低速轴大齿轮键.SLDPRT	64.90K
144	减速箱大齿轮.sldprt	480.99K
145	减速箱小齿轮.sldprt	269.50K
146	减速箱高速轴.SLDPRT	108.07K
147	减速箱高速轴小齿轮键.SLDPRT	64.07K
148	出油口封油垫.SLDPRT	57.14K
149	出油口螺塞SLDPRT.SLDPRT	77.44K
150	大齿轮套筒.SLDPRT	74.90K
151	密封圈.SLDPRT	59.68K
152	小齿轮套筒.SLDPRT	79.31K
153	梅花型弹性联轴器中间部分.SLDPRT	82.49K
154	梅花形联轴器1.SLDPRT	171.83K
155	梅花形联轴器2 SPC-40.SLDPRT	172.57K
156	梅花形联轴器2SPC-40.SLDPRT	14B
157	检查孔盖.SLDPRT	84.54K
158	检查孔盖螺钉.sldprt	190.38K
159	油标尺.SLDPRT	59.37K
160	端盖螺钉.sldprt	200.01K
