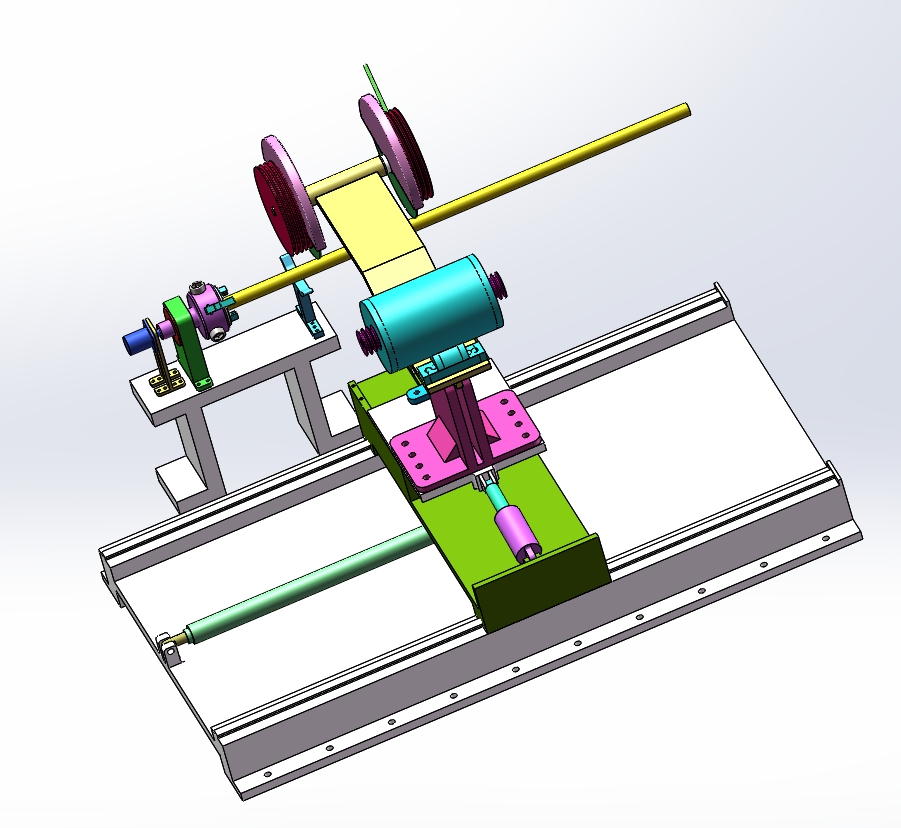

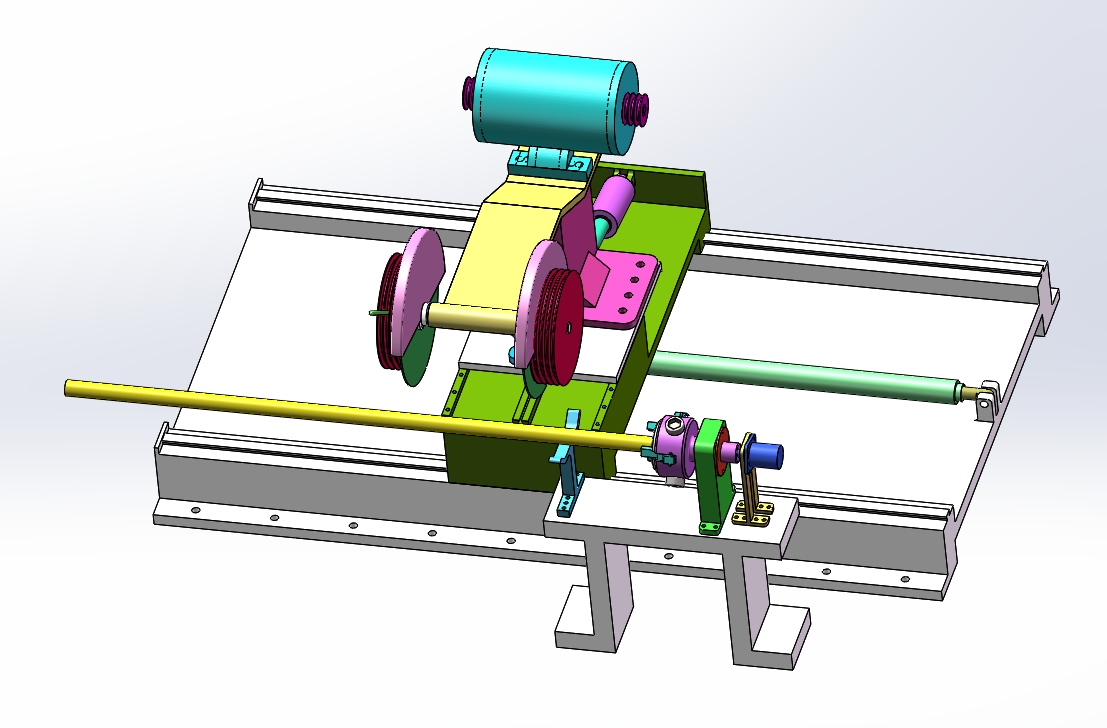

M5728-棒料定长切割机三维SW2013带参+CAD+说明书（ID:1584426）

设备部件 / 型材 / M5728-棒料定长切割机三维SW2013带参+CAD+说明书

©非原创

平面图

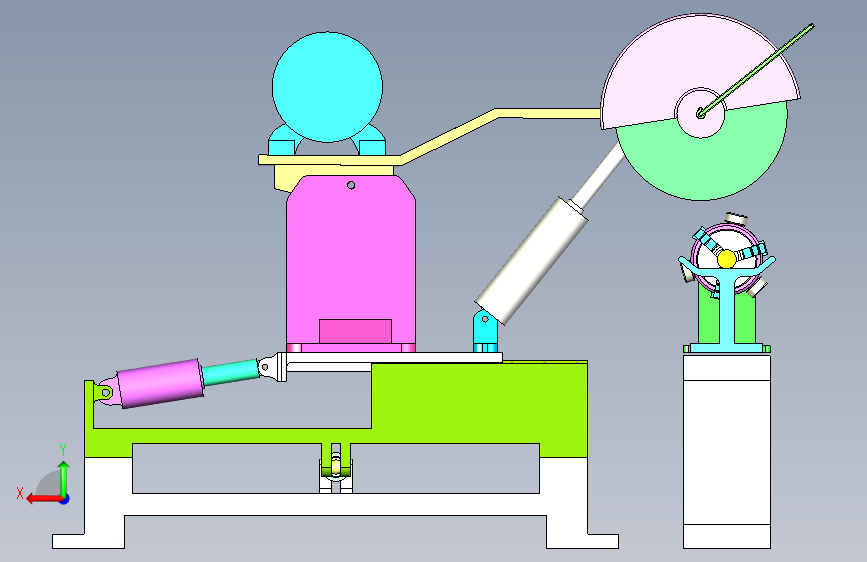

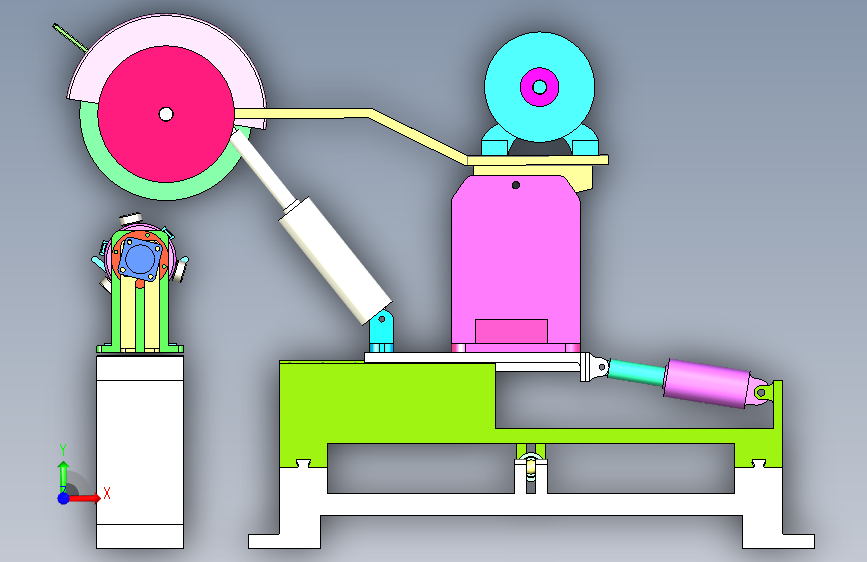

3D视图

文件列表

#	文件名称	文件大小
1	17264827336543.zip	14.01M
2	00微信截图_20231117171953.png	228.16K
3	0微信截图_20231117171452.png	228.33K

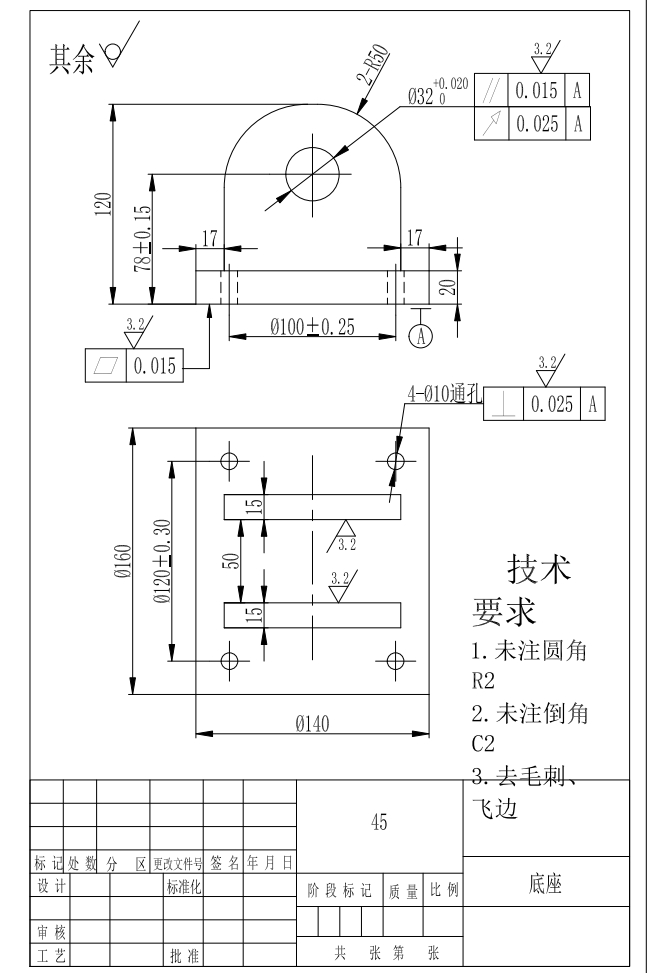

4	0微信截图_20231117171723.png	167.83K

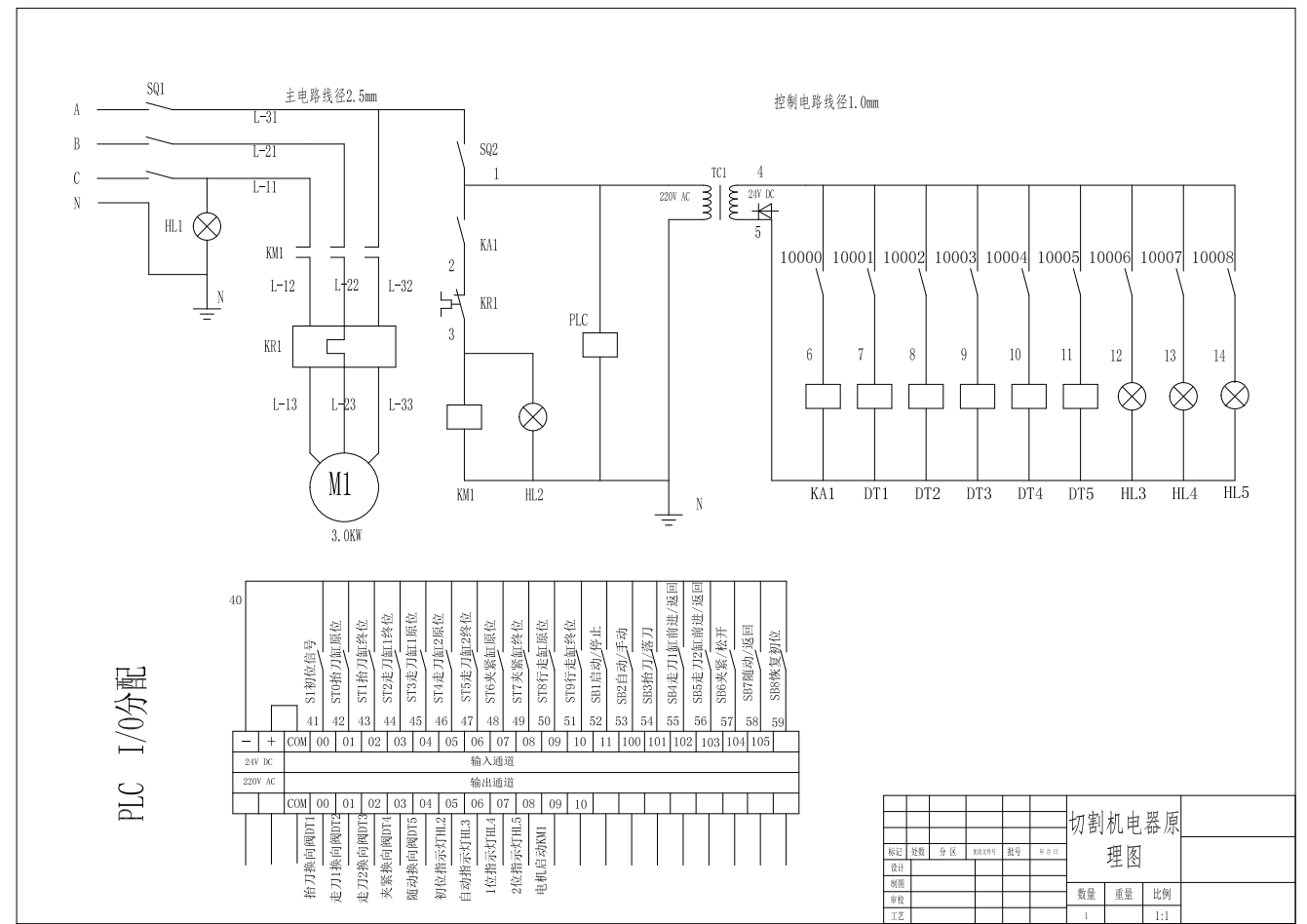

5	0微信截图_20231117171730.png	123.18K
6	0微信截图_20231117171738.png	300.08K
7	0微信截图_20231117171759.png	214.78K
8	0微信截图_20231117171804.png	229.50K
9	0微信截图_20231117172007.png	237.41K
10	修改后的装配图.dwg	256.94K
11	切割部件.dwg	229.03K
12	定长切割机查重报告--18.2.zip	470.17K
13	带轮零件图.dwg	138.59K
14	总装配图.dwg	488.81K
15	支座.dwg	98.19K
16	电器控制图.dwg	107.22K
17	说明书.doc	1.36M
18	说明书.pdf	542.33K

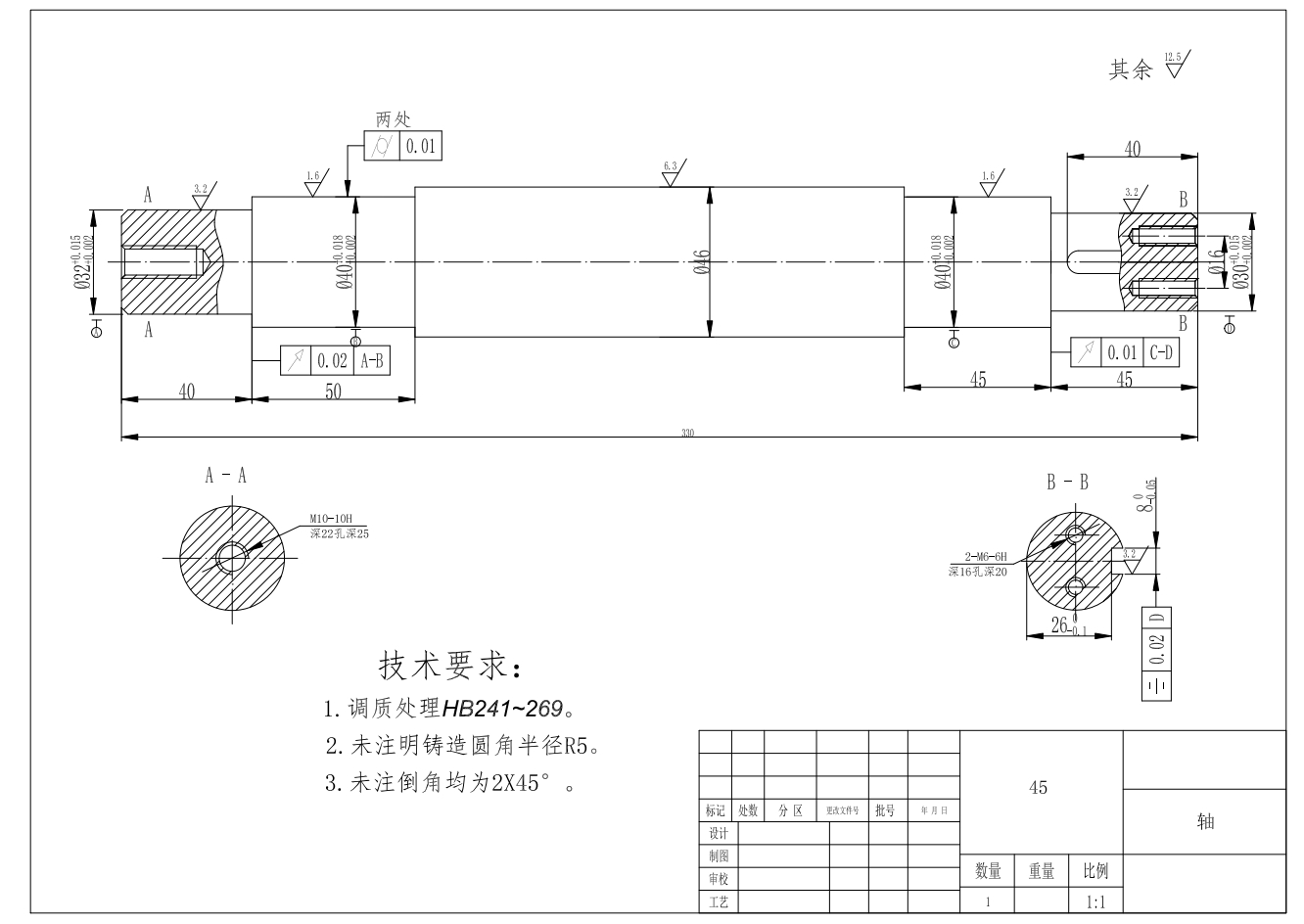

19	轴.dwg	133.13K
20	400X3.2X32砂轮切割片.SLDPRT	153.50K
21	GB／T276-94深沟球轴承61810-2Z.SLDPRT	1.59M
22	GB／T276-94深沟球轴承6210-2Z.SLDPRT	863.00K
23	M30X1.5圆螺母.SLDPRT	224.50K
24	zongzhuangtu.stp	2.49M
25	~$GB／T276-94深沟球轴承6210-2Z.SLDPRT	14B
26	~$伸缩缸.SLDPRT	14B
27	~$伸缩缸底座.SLDPRT	14B
28	~$卡爪底架.SLDPRT	14B
29	~$卡盘--装配体.SLDASM	14B
30	~$卡盘支架.SLDPRT	14B
31	~$固定螺母.SLDPRT	14B
32	~$大带轮.SLDPRT	14B
33	~$夹持装置.SLDASM	14B
34	~$导轨.SLDPRT	14B
35	~$小带轮.SLDPRT	14B
36	~$底座.SLDPRT	14B
37	~$护罩.SLDPRT	14B
38	~$摇杆.SLDPRT	14B
39	~$机架.SLDPRT	14B
40	~$棒料.SLDPRT	14B
41	~$棒料支架.SLDPRT	14B
42	~$气缸中段.SLDPRT	14B
43	~$气缸杆.SLDPRT	14B
44	~$液压.SLDASM	14B
45	~$液压上部分.SLDPRT	14B
46	~$液压下部分.SLDPRT	14B
47	~$滚珠.SLDPRT	14B
48	~$电机.SLDPRT	14B
49	~$电机Y112M-2.SLDPRT	14B
50	~$电机架.SLDPRT	14B
51	~$移动板.SLDPRT	14B
52	~$纵向底架.SLDPRT	14B
53	~$轴.SLDPRT	14B
54	~$轴承6006.SLDPRT	14B
55	~$轴承端盖.SLDPRT	14B
56	~$零件1--主轴夹头底盘.SLDPRT	14B
57	~$零件2--涡轨道盘.SLDPRT	14B
58	~$零件3--卡块.SLDPRT	14B
59	~$零件4--上盖.SLDPRT	14B
60	~$零件5--螺杆.SLDPRT	14B
61	伸缩缸.SLDPRT	245.00K
62	伸缩缸底座.SLDPRT	252.50K
63	卡爪底架.SLDPRT	183.00K
64	卡盘--装配体.SLDASM	366.00K
65	卡盘--装配体2.SLDASM	364.50K
66	卡盘支架.SLDPRT	240.50K
67	固定螺母.SLDPRT	346.00K
68	大带轮.SLDPRT	212.00K
69	夹持装置.SLDASM	666.50K
70	夹持装置放大.SLDPRT	842.00K
71	导轨.SLDPRT	461.50K
72	小带轮.SLDPRT	200.00K
73	底座.SLDPRT	321.00K
74	总装图.SLDASM	1.19M
75	总装图（低版本）.SLDASM	1.19M
76	护罩.SLDPRT	242.50K
77	摇杆.SLDPRT	231.00K
78	机架.SLDPRT	304.50K
79	棒料.SLDPRT	156.00K
80	棒料支架.SLDPRT	270.00K
81	气缸中段.SLDPRT	203.50K
82	气缸杆.SLDPRT	203.50K
83	液压.SLDASM	146.00K
84	液压上部分.SLDPRT	180.50K
85	液压下部分.SLDPRT	204.50K
86	滚珠.SLDPRT	251.00K
87	电机.SLDPRT	241.00K
88	电机Y112M-2.SLDPRT	293.00K
89	电机架.SLDPRT	297.50K
90	移动板.SLDPRT	257.00K
91	纵向底架.SLDPRT	384.50K
92	轴.SLDPRT	240.50K
93	轴承6006.SLDPRT	149.00K
94	轴承端盖.SLDPRT	223.00K
95	零件1--主轴夹头底盘.SLDPRT	373.50K
96	零件2--涡轨道盘.SLDPRT	284.00K
97	零件3--卡块.SLDPRT	595.00K
98	零件4--上盖.SLDPRT	329.50K
99	零件5--螺杆.SLDPRT	313.50K
