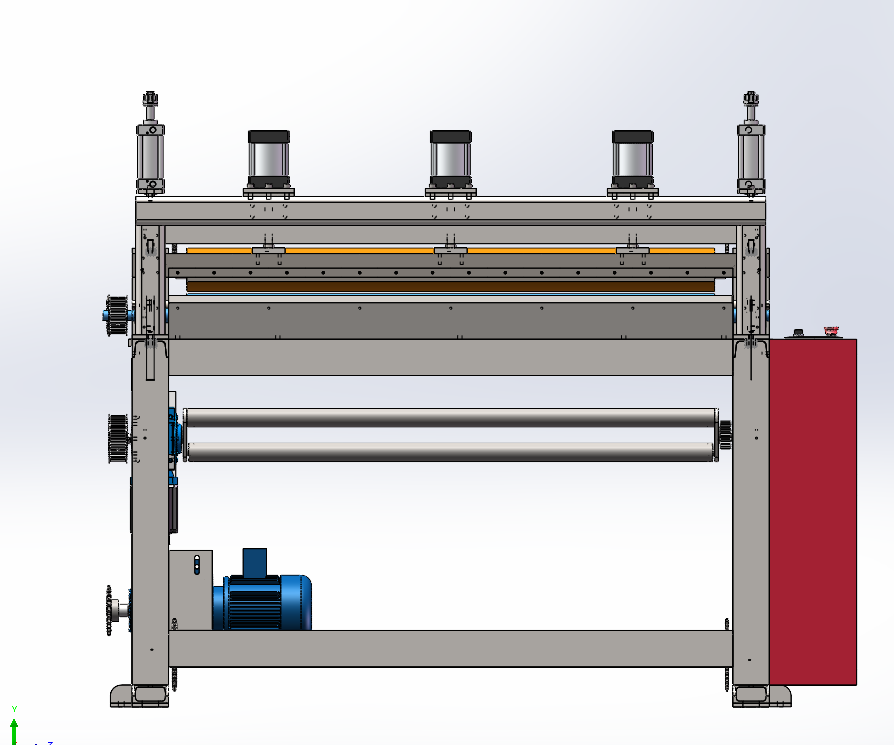

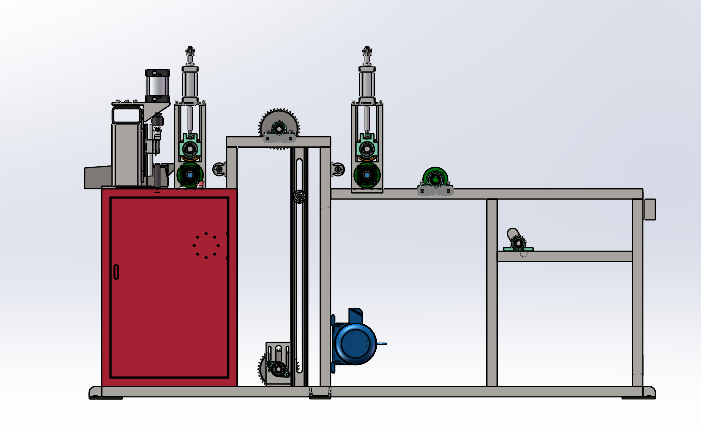

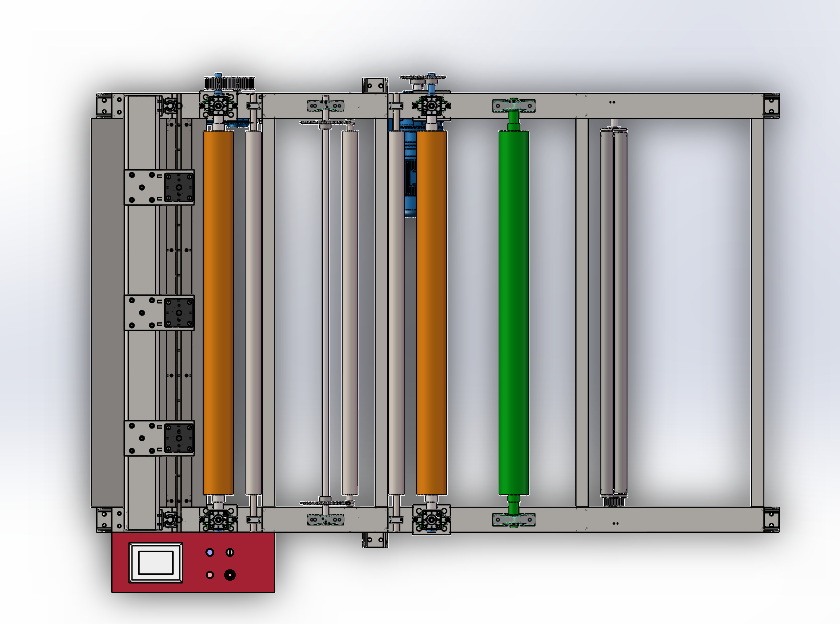

卷筒布料切割机（ID:1585577）

机械设备 / 非标机械 / 卷筒布料切割机

©原创

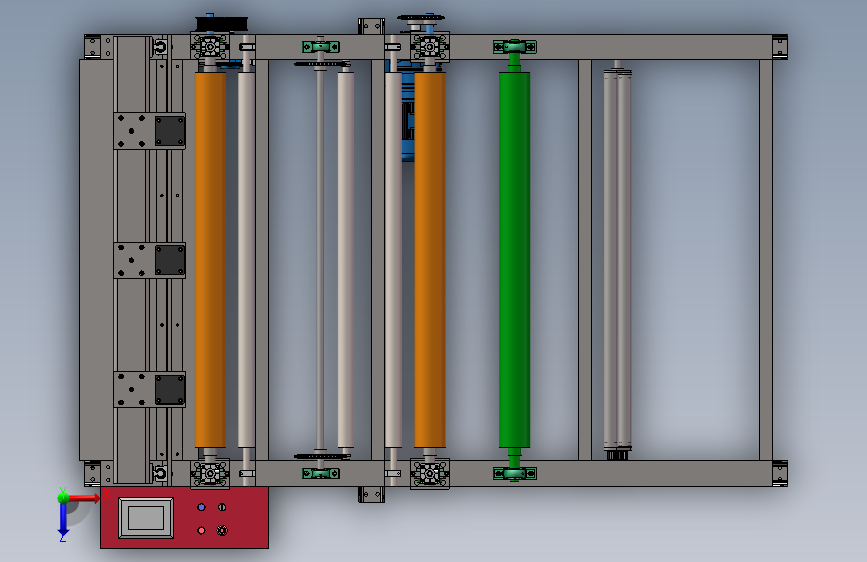

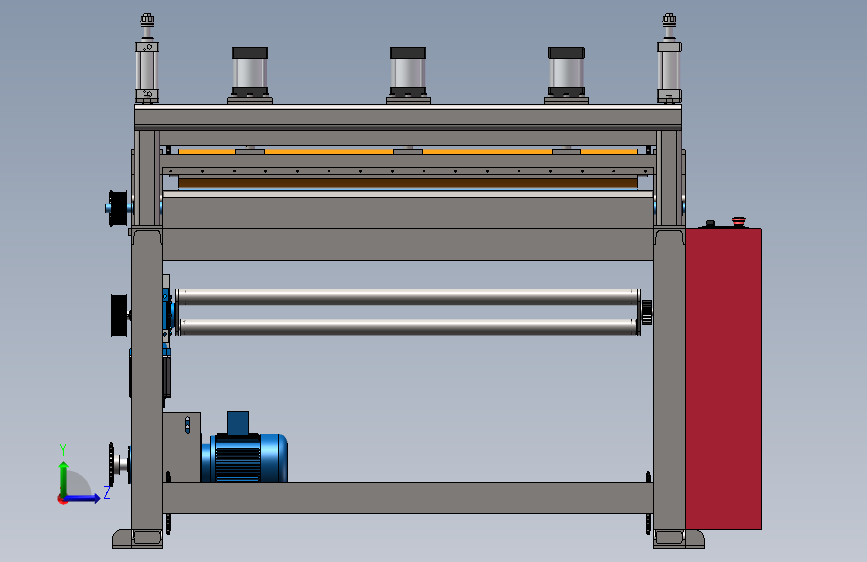

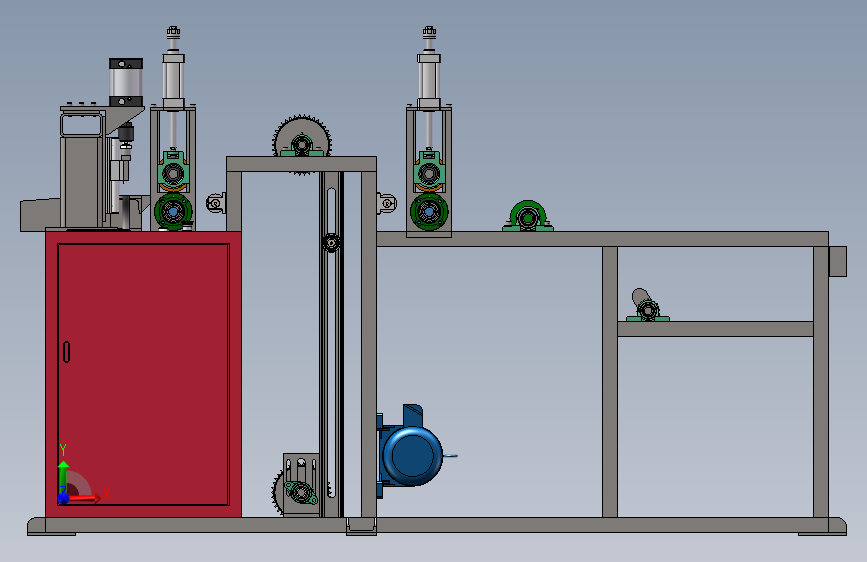

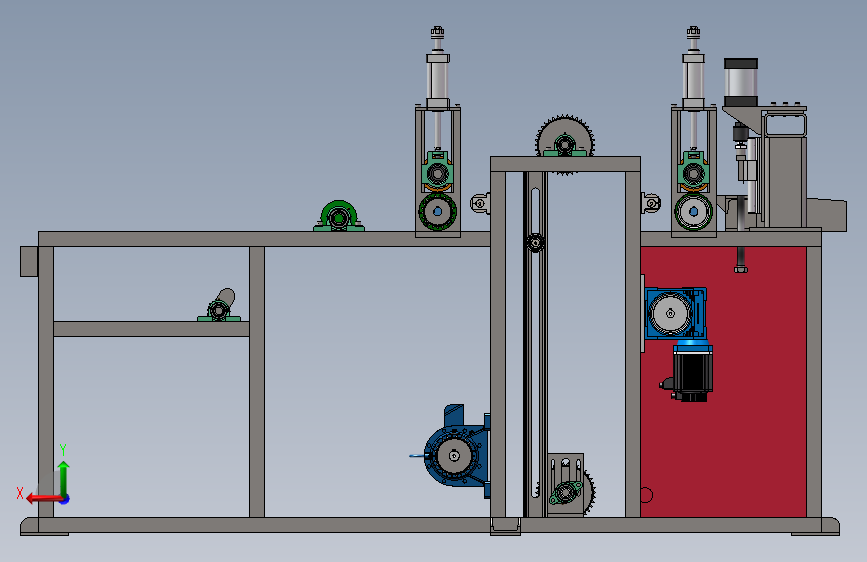

平面图

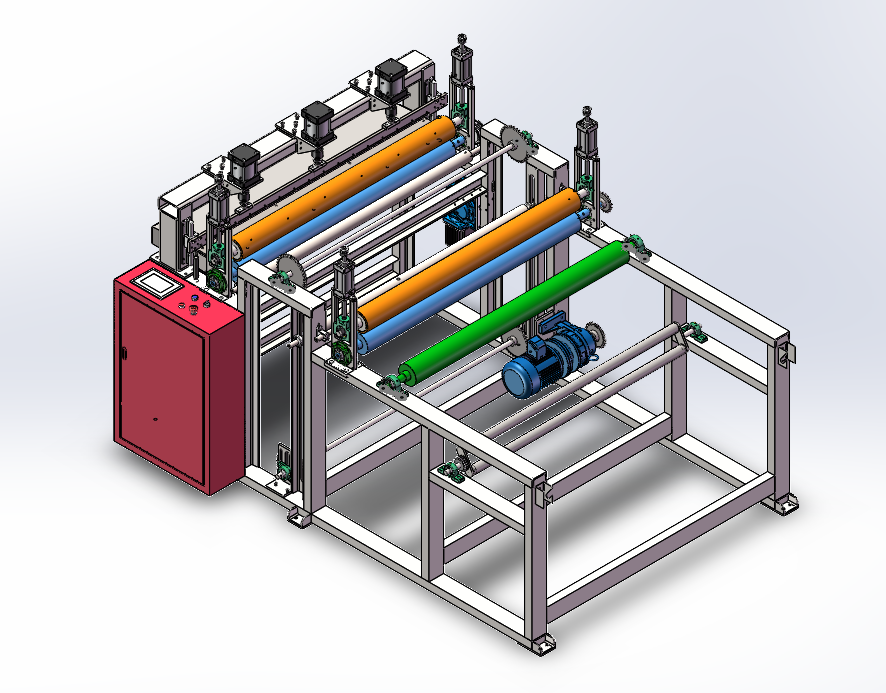

3D视图

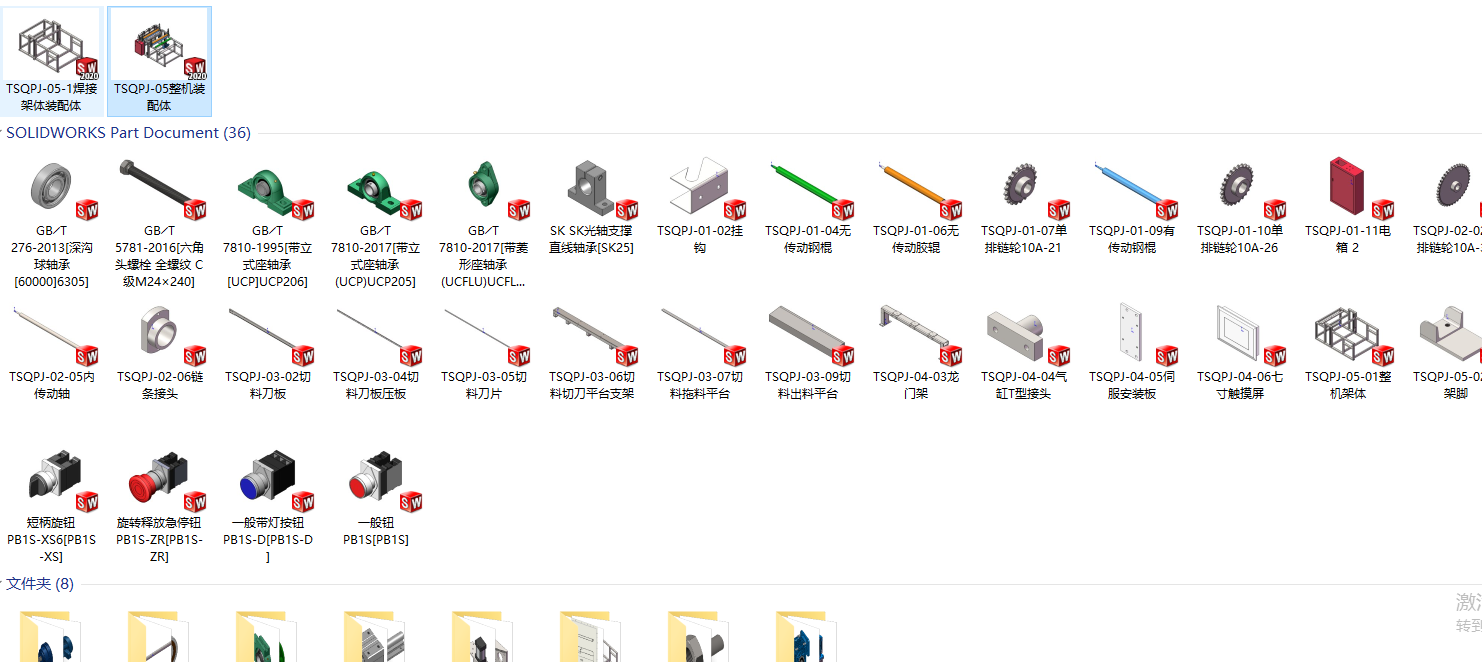

文件列表

#	文件名称	文件大小
1	17266126372631.rar	39.47M
2	GB╱T276-2013[深沟球轴承[60000]6305].sldprt	1.06M
3	GB╱T5781-2016[六角头螺栓全螺纹C级M24×240].sldprt	181.56K
4	GB╱T7810-1995[带立式座轴承[UCP]UCP206].sldprt	533.98K
5	GB╱T7810-2017[带立式座轴承UCPUCP205].sldprt	583.69K
6	GB╱T7810-2017[带菱形座轴承UCFLUUCFLU205].sldprt	287.07K
7	SKSK光轴支撑直线轴承[SK25].sldprt	217.28K
8	TSQPJ-01-02挂钩.SLDPRT	169.16K
9	TSQPJ-01-04无传动钢棍.SLDPRT	93.32K
10	TSQPJ-01-06无传动胶辊.SLDPRT	95.81K
11	TSQPJ-01-07单排链轮10A-21.SLDPRT	489.14K
12	TSQPJ-01-09有传动钢棍.SLDPRT	105.11K
13	TSQPJ-01-10单排链轮10A-26.SLDPRT	554.78K
14	TSQPJ-01-11电箱2.SLDPRT	120.79K
15	TSQPJ-02-02单排链轮10A-38.SLDPRT	698.96K
16	TSQPJ-02-03光轴25-1710.SLDPRT	66.30K
17	TSQPJ-02-04链轮支架.SLDPRT	109.02K
18	TSQPJ-02-05内传动轴.SLDPRT	92.08K
19	TSQPJ-02-06链条接头.SLDPRT	106.88K
20	TSQPJ-03-02切料刀板.SLDPRT	232.84K
21	TSQPJ-03-04切料刀板压板.SLDPRT	102.00K
22	TSQPJ-03-05切料刀片.SLDPRT	62.53K
23	TSQPJ-03-06切料切刀平台支架.SLDPRT	355.63K
24	TSQPJ-03-07切料拖料平台.SLDPRT	102.27K
25	TSQPJ-03-09切料出料平台.SLDPRT	110.42K
26	TSQPJ-04-03龙门架.SLDPRT	407.64K
27	TSQPJ-04-04气缸T型接头.SLDPRT	103.38K
28	TSQPJ-04-05伺服安装板.SLDPRT	93.29K
29	TSQPJ-04-06七寸触摸屏.SLDPRT	89.58K

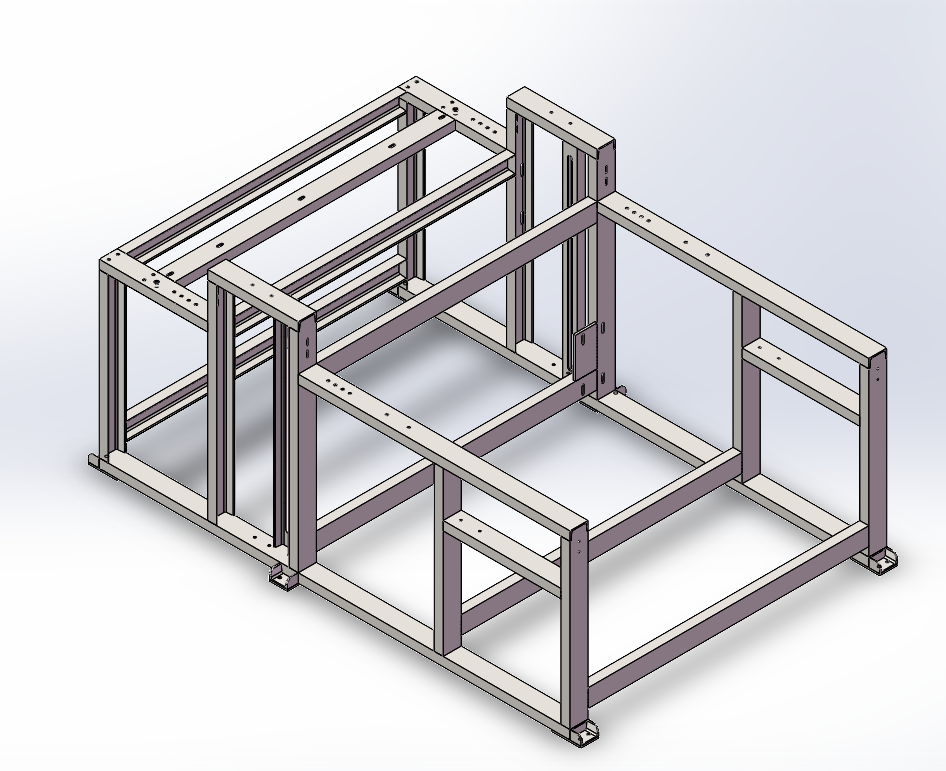

30	TSQPJ-05-01整机架体.SLDPRT	1.15M
31	TSQPJ-05-02机架脚.SLDPRT	145.57K
32	TSQPJ-05-1焊接架体装配体.SLDASM	369.84K
33	TSQPJ-05整机装配体.SLDASM	7.00M
34	一般带灯按钮PB1S-D[PB1S-D].sldprt	203.30K
35	一般钮PB1S[PB1S].sldprt	268.66K
36	旋转释放急停钮PB1S-ZR[PB1S-ZR].sldprt	297.93K
37	标准型半圆弧形齿同步带轮S8M型[SS8MHK-40-40-dk28-A].sldprt	695.26K
38	标准型半圆弧形齿同步带轮S8M型[SS8MHK-50-40-dk25-A].sldprt	806.63K
39	短柄旋钮PB1S-XS6[PB1S-XS].sldprt	284.91K
40	BWY单级摆线针轮减速机.SLDPRT	846.45K
41	BWY单级摆线针轮减速机[BWY15-35-1.5].sldasm	516.89K
42	BWY单级摆线针轮减速机[BWY15-35-1.5]_BWY单级摆线针轮减速机.sldprt	912.16K
43	BWY单级摆线针轮减速机[BWY15-35-1.5]_法兰.sldprt	362.48K
44	BWY单级摆线针轮减速机[BWY15-35-1.5]_电机.sldprt	320.37K
45	法兰.SLDPRT	351.79K
46	电机.SLDPRT	307.18K
47	GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]6204-2Z].sldprt	1.16M
48	TSQPJ-01-03-01无缝管51-1450.SLDPRT	72.22K
49	TSQPJ-01-03-02无缝管51-1440.SLDPRT	71.89K
50	TSQPJ-01-03-03张布器轴.SLDPRT	109.55K
51	TSQPJ-01-03-04直齿M3.5X20.SLDPRT	220.35K

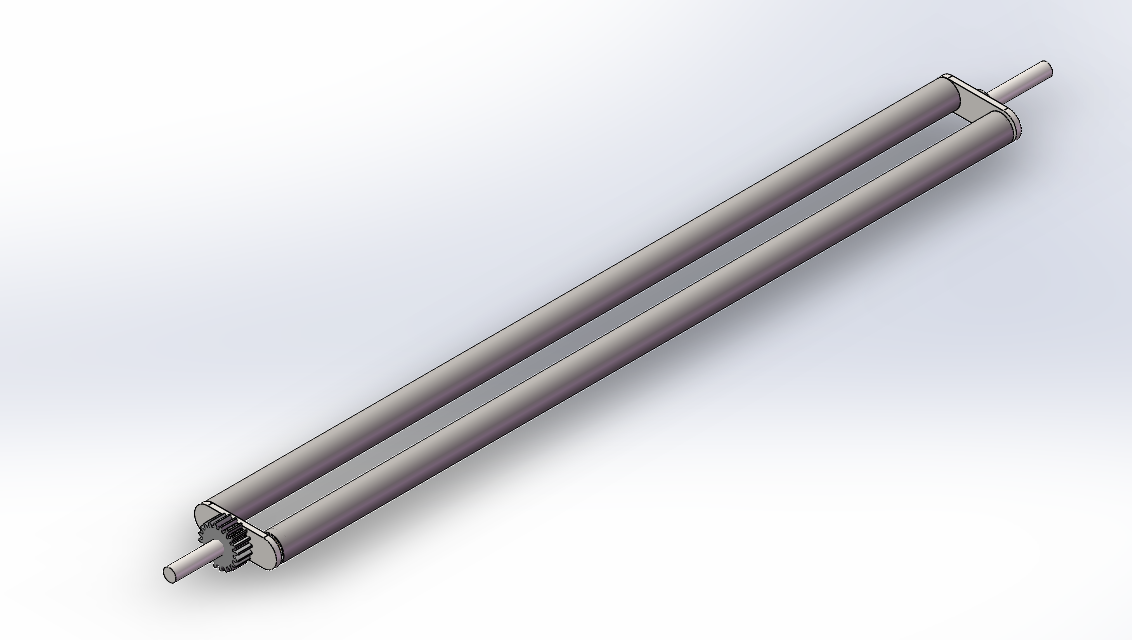

52	TSQPJ-01-03张布器装配体.SLDASM	1.07M
53	GB╱T7810-2017[带凸台圆形座外球面球轴承UCFCUCFC206].sldprt	300.50K
54	GB╱T7810-2017[带滑块座偏心套外球面球轴承（UELT型）UELT206].sldprt	395.10K
55	TSQPJ-01-05-01支架主体.SLDPRT	147.43K
56	TSQPJ-01-05-02支架底座.SLDPRT	116.76K
57	TSQPJ-01-05-03支架气缸座.SLDPRT	125.62K

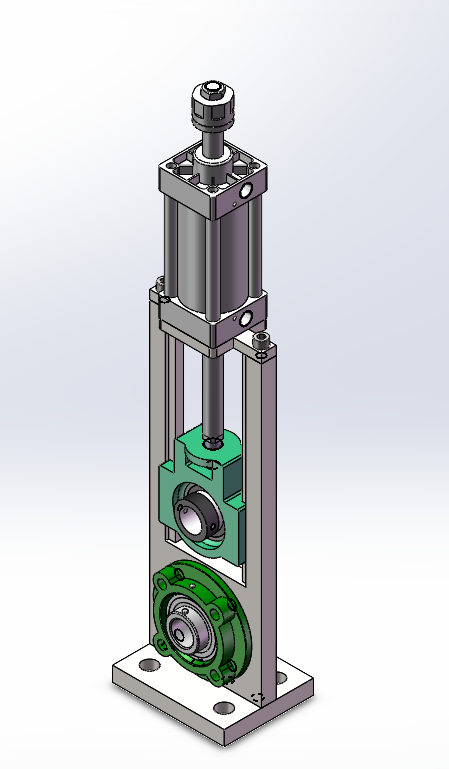

58	TSQPJ-01-05牵引送料支架装配体.SLDASM	598.59K
59	SC系列标准气缸[SC63×100-24].sldasm	389.19K
60	SC系列标准气缸[SC63×100-24]_机体.sldprt	421.08K
61	SC系列标准气缸[SC63×100-24]_活塞.sldprt	412.18K
62	机体.SLDPRT	420.07K
63	活塞.SLDPRT	409.40K
64	SUJ1.SLDPRT	221.88K
65	SUJ2.SLDPRT	585.36K
66	SUJ双轴复动行程可调型气缸[SUJ63×80-50---].sldasm	186.48K
67	SUJ双轴复动行程可调型气缸[SUJ63×80-50---]_SUJ1.sldprt	229.06K
68	SUJ双轴复动行程可调型气缸[SUJ63×80-50---]_SUJ2.sldprt	600.18K
69	SBRhellipUU铝滑块直线轴承[SBR25UU].sldprt	1.00M
70	SBRSBR圆柱形导轨直线轴承[SBR25].sldprt	135.78K
71	TSQPJ-04-04-01气缸100-50支架.SLDPRT	144.52K

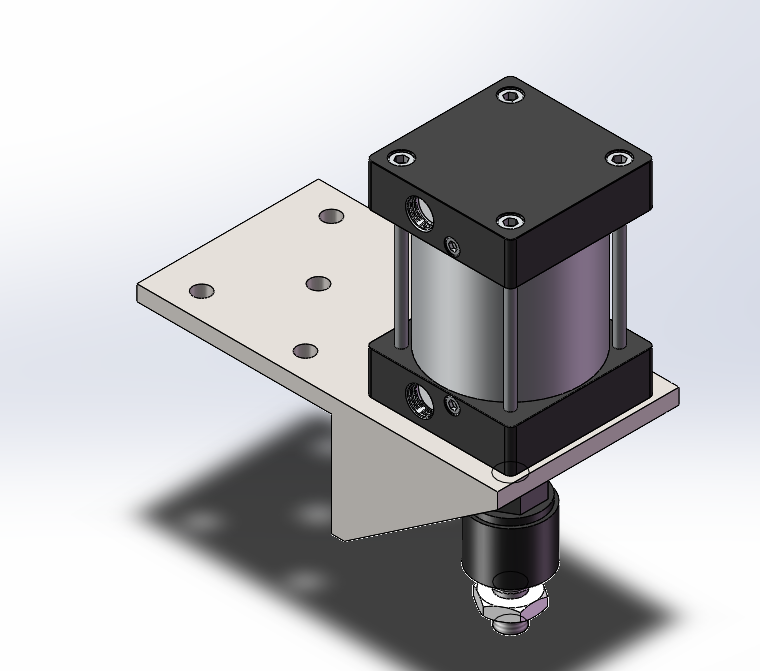

72	TSQPJ-04-04气缸100-50支架浮动接头装配体.SLDASM	571.22K
73	浮动接头[F-1020-FJ].sldprt	262.06K
74	SC系列标准气缸[SC-100X50].sldasm	520.27K
75	SC系列标准气缸[SC-100X50]_活塞杆.sldprt	499.14K
76	SC系列标准气缸[SC-100X50]_缸体.sldprt	697.40K
77	活塞杆.SLDPRT	485.06K
78	缸体.SLDPRT	675.82K
79	TSQPJ-05-01整机架体.SLDPRT	1.96M
80	130法兰伺服BMRV速比1-30装配体.SLDASM	543.10K
81	130系列伺服电机[130EMA-050B].sldprt	1.12M
82	BMRV30-90系列减速机[BMRV-075-30-AS1-1.5-V5].sldprt	1.85M
83	GB╱T6171-2016[1型六角螺母细牙A级和B级M10×1].sldprt	126.55K
84	GB╱T6171-2016[1型六角螺母细牙A级和B级M12×1.5].sldprt	127.61K
85	GB╱T70.1-2008[内六角圆柱头螺钉M10×30].sldprt	135.99K
86	GB╱T70.1-2008[内六角圆柱头螺钉M12×30].sldprt	143.39K
87	GB╱T70.1-2008[内六角圆柱头螺钉M8×30].sldprt	130.15K
