M4113-手柄轴钻M10螺纹底孔夹具设计及加工三维SW2010带参+CAD+说明（ID:1586963）

设备部件 / 工器具 / M4113-手柄轴钻M10螺纹底孔夹具设计及加工三维SW2010带参+CAD+说明

©非原创

平面图

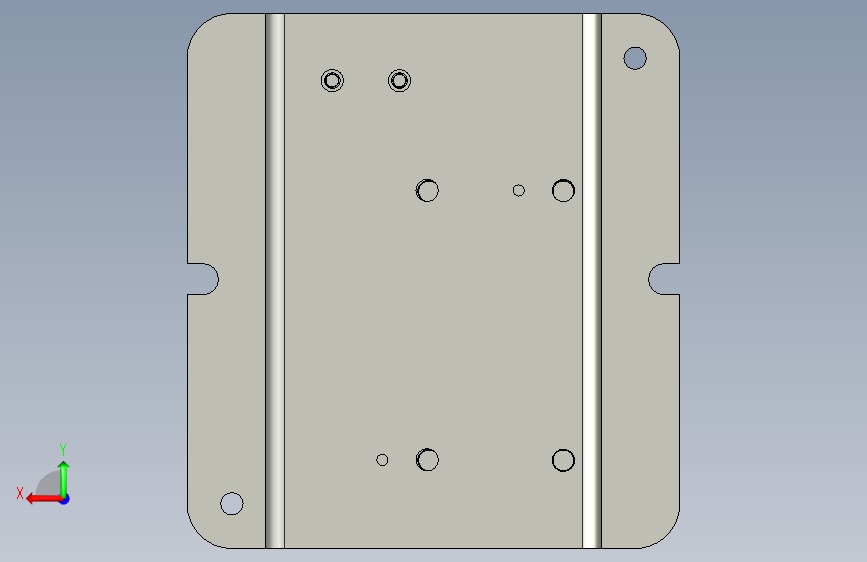

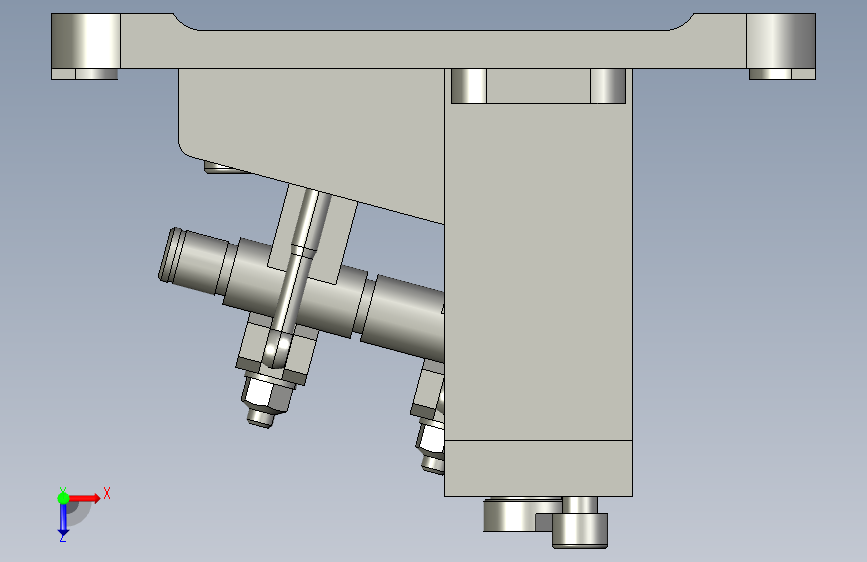

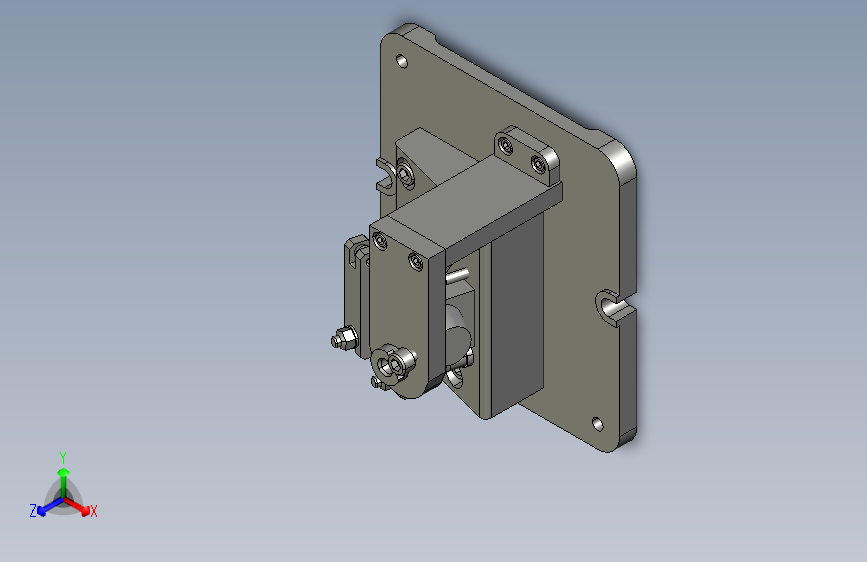

3D视图

文件列表

M4113-手柄轴钻M10螺纹底孔夹具设计及加工三维SW2010带参+CAD+说明

#	文件名称	文件大小
1	17266991829071.zip	4.90M

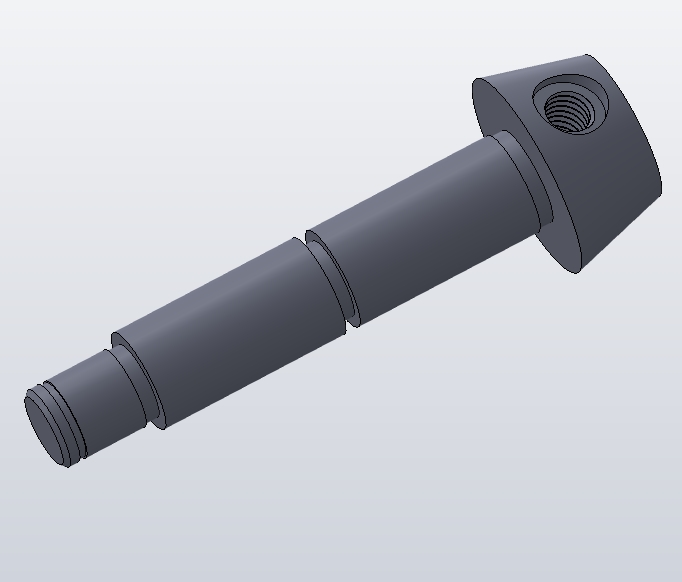

2	00产品.png	64.80K
3	0前面.png	174.21K

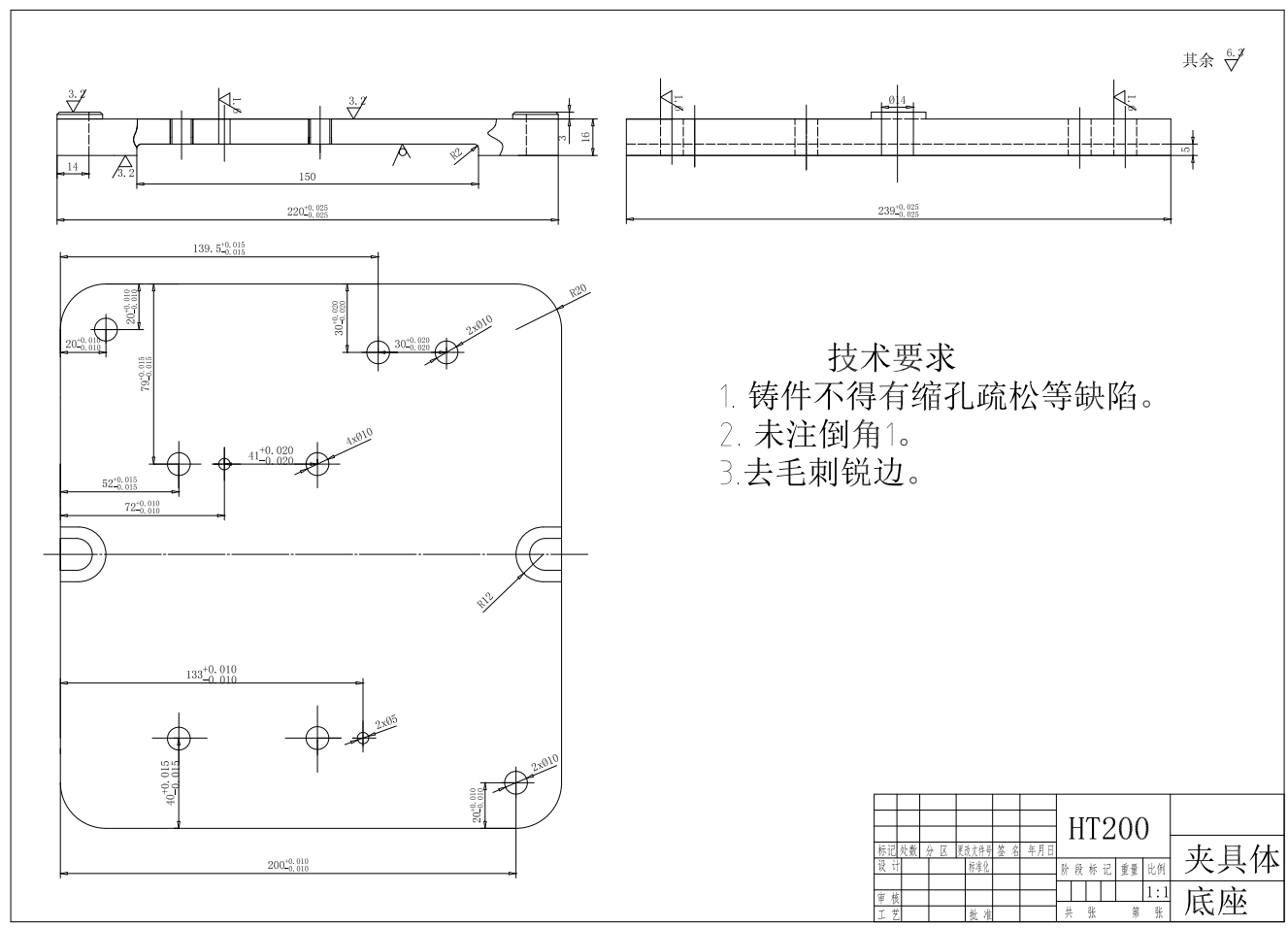

4	0夹具体零件图.png	157.32K

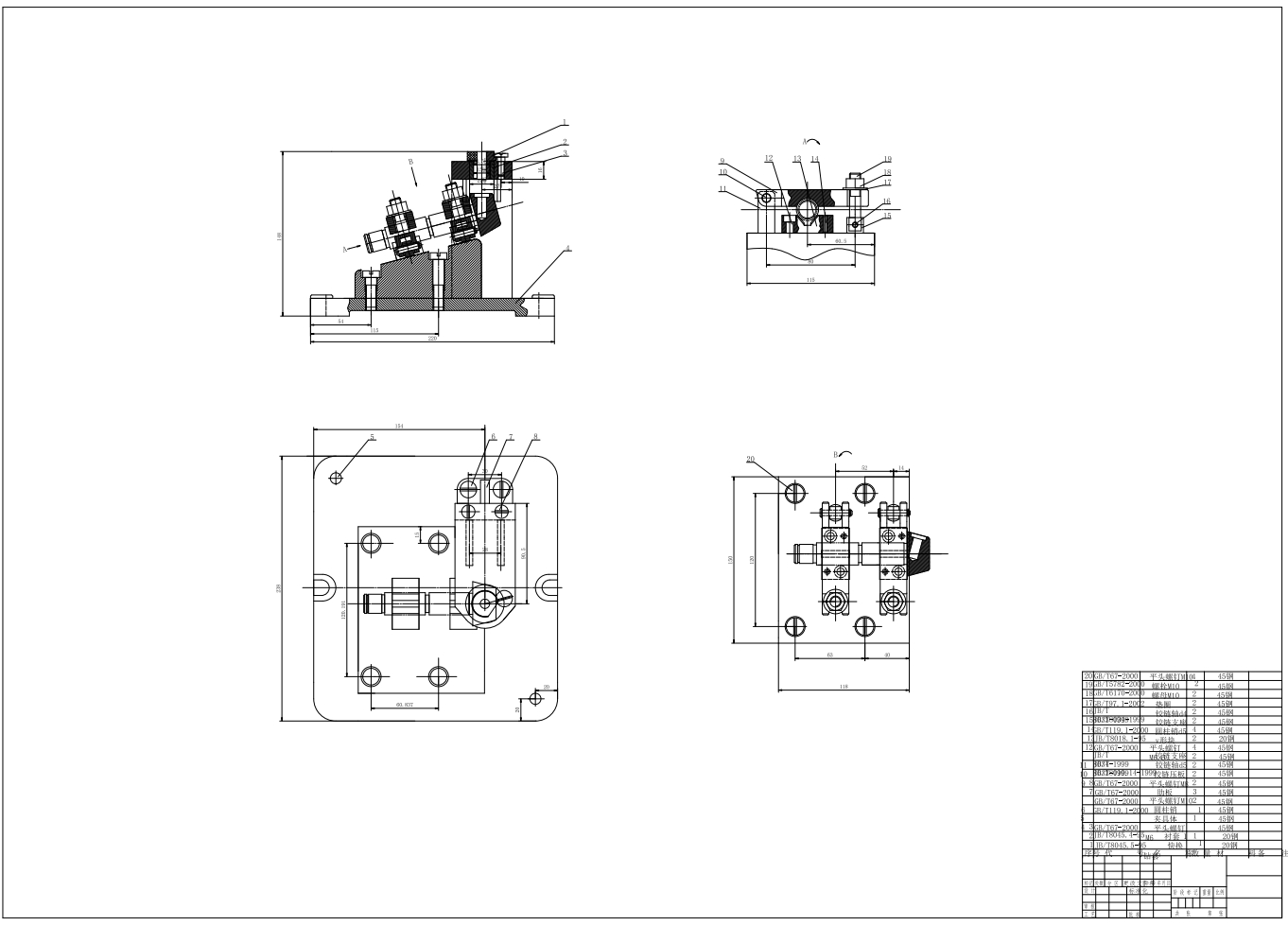

5	0夹具装配图.png	168.72K

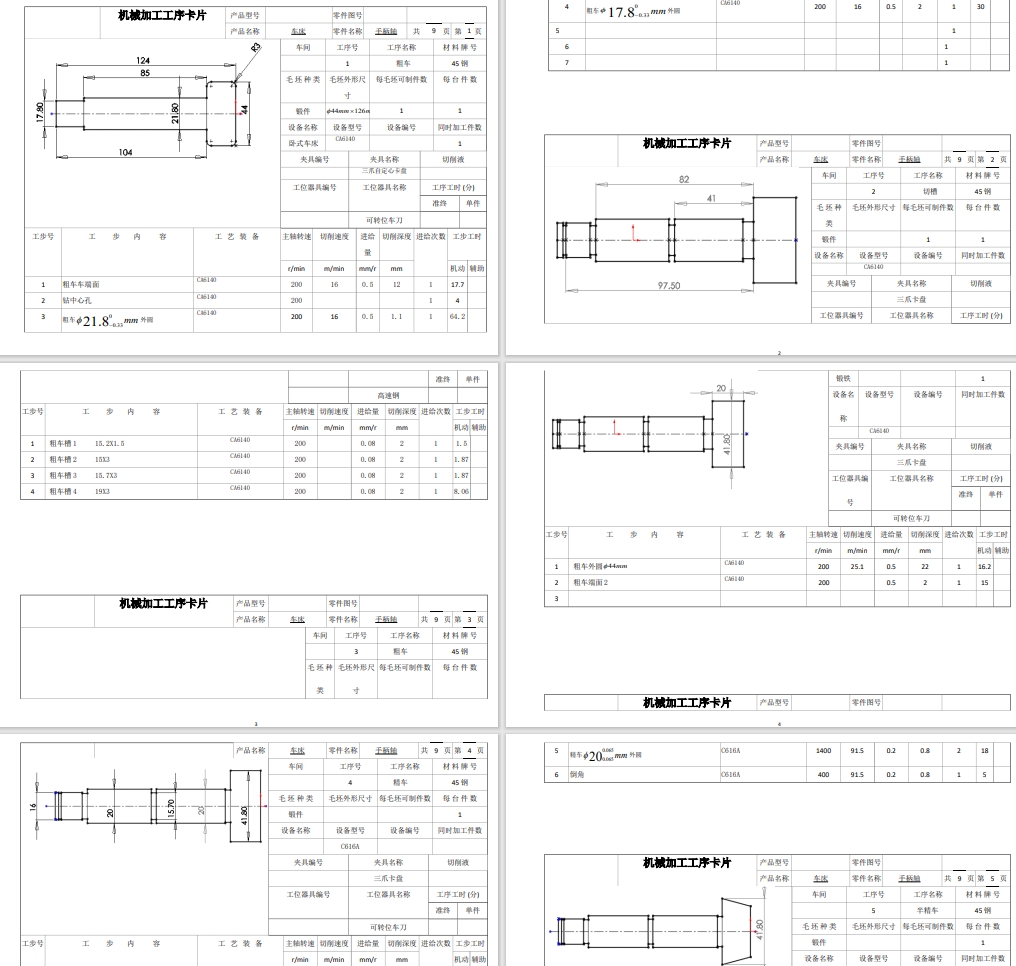

6	0工序卡.png	310.47K

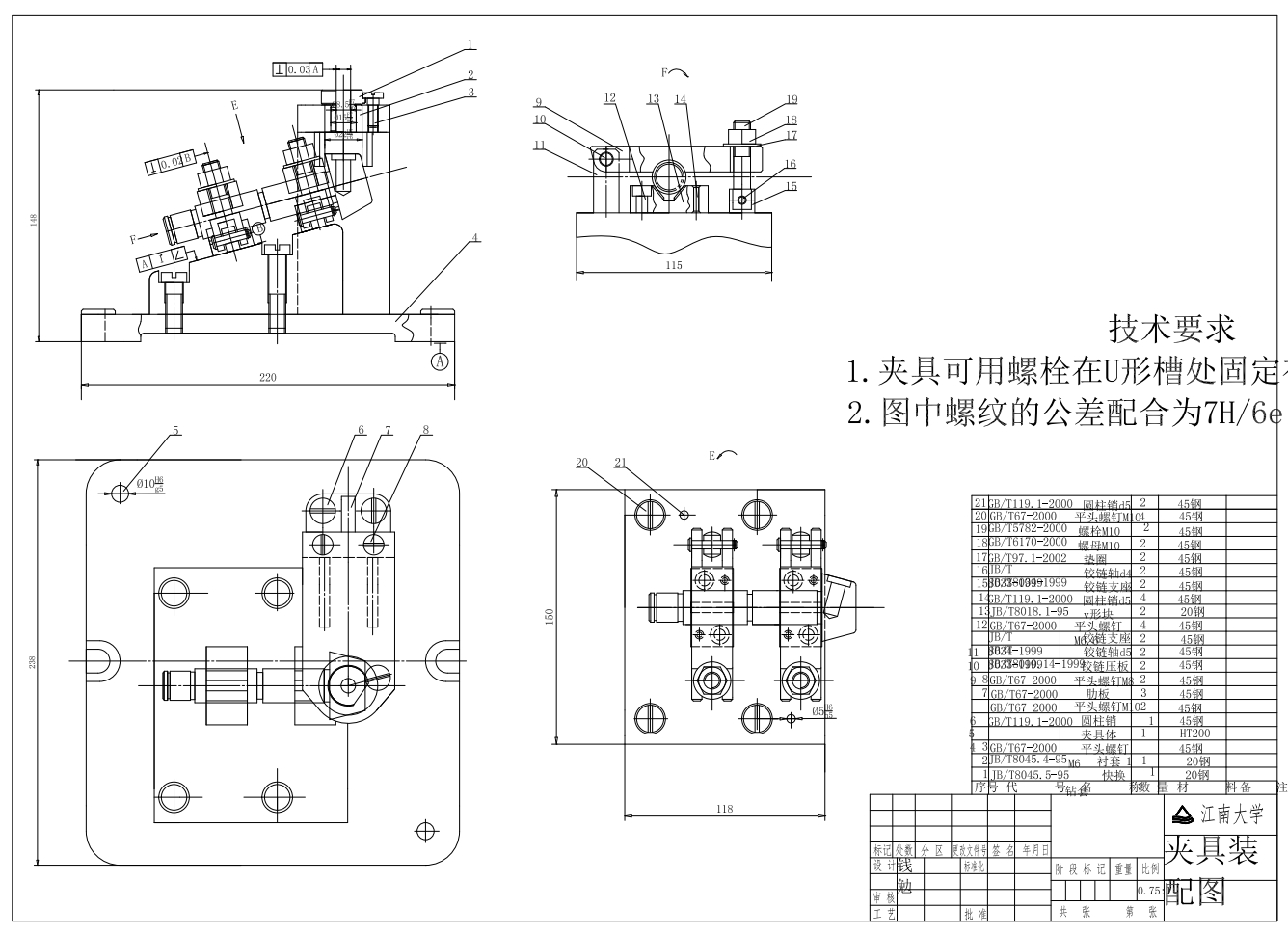

7	0装配图-版本2.png	303.82K

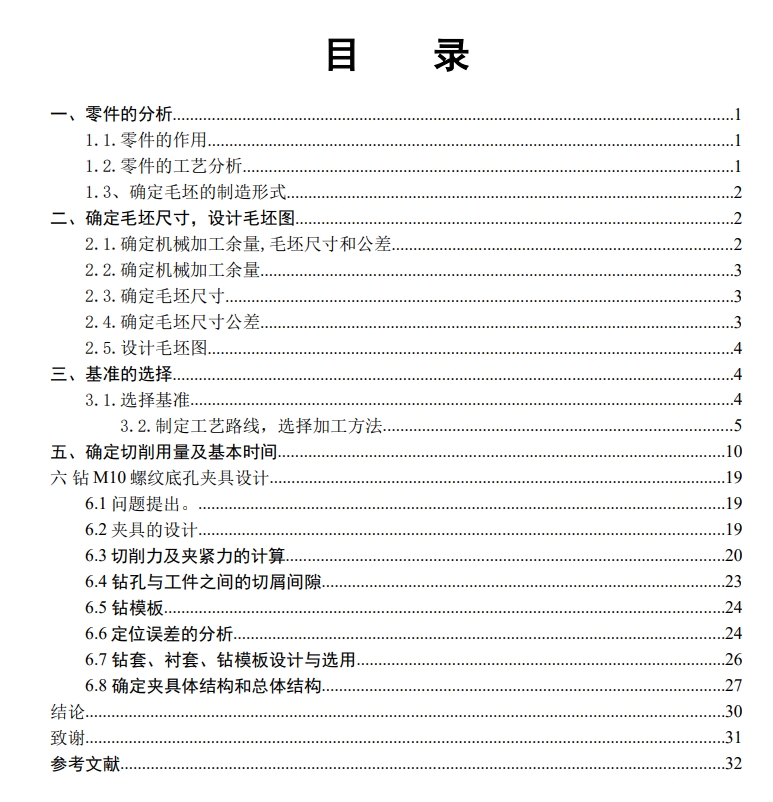

8	0说明书目录.png	314.38K

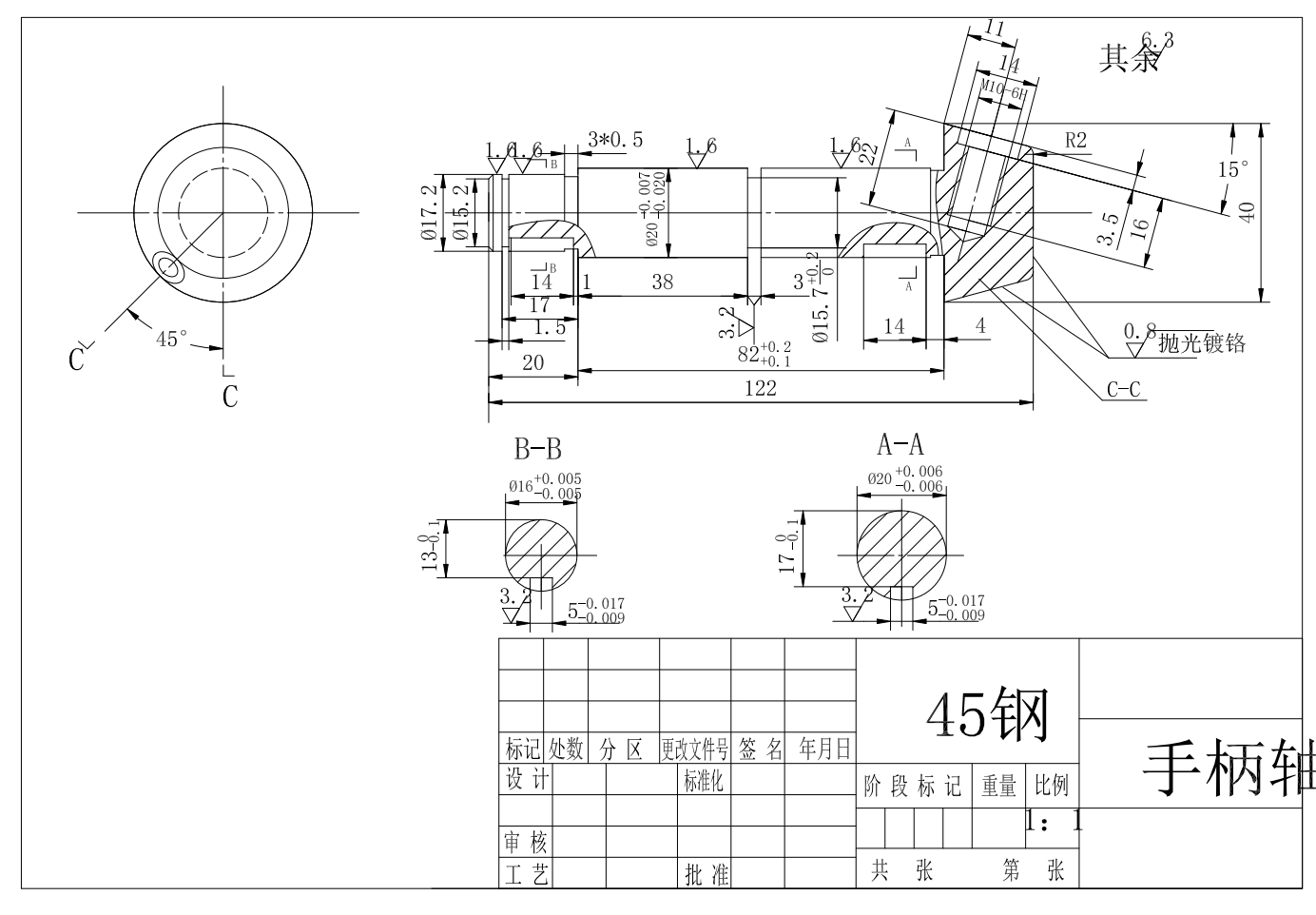

9	0零件图.png	227.13K
10	A0-夹具装配图.dwg	141.91K
11	A2-夹具体零件图.dwg	105.72K
12	A2-装配图-版本2.dwg	139.53K
13	CA6140车床手柄轴毛坯图.dwg	74.75K
14	CA6140车床手柄轴零件图.dwg	79.99K
15	夹具设计说明书-版本2.doc	806.67K
16	工序卡.DOC	372.00K
17	说明书.DOC	1018.40K
18	过程卡片.doc	92.50K
19	shoubingzhou.prt	284.00K
20	A型铰链压板.sldprt	53.00K
21	hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM10X16-N.sldprt	54.50K
22	hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM6X10-N.sldprt	54.50K
23	jiajuti.sldprt	61.00K
24	parallelpinshardeningsteelgb_GB_CONNECTING_PIECE_PIN_DP6X14.sldprt	48.00K
25	shoubingzhou.sldprt	89.00K
26	V型块.sldprt	53.50K
27	xiemian.sldprt	52.00K
28	zhichengban.sldprt	53.50K
29	zuanmoban.sldprt	51.00K
30	zuantao.sldprt	52.00K

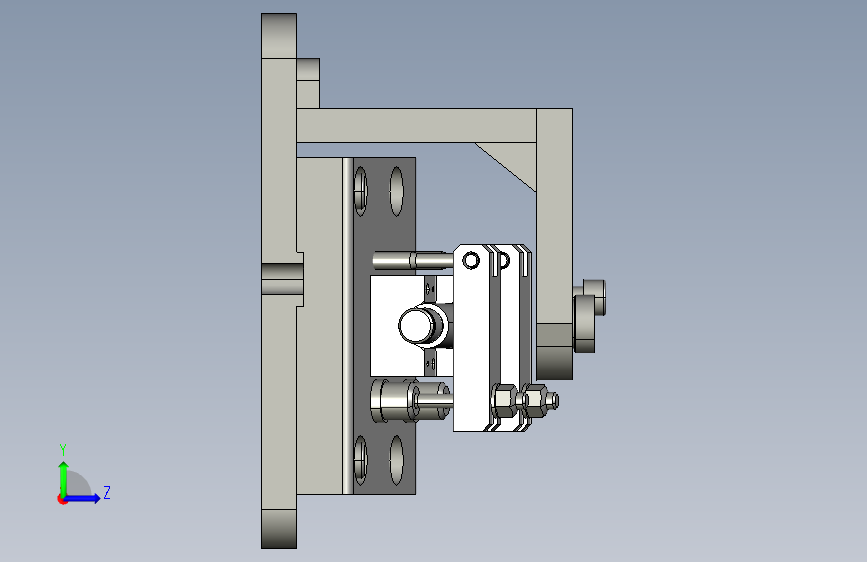

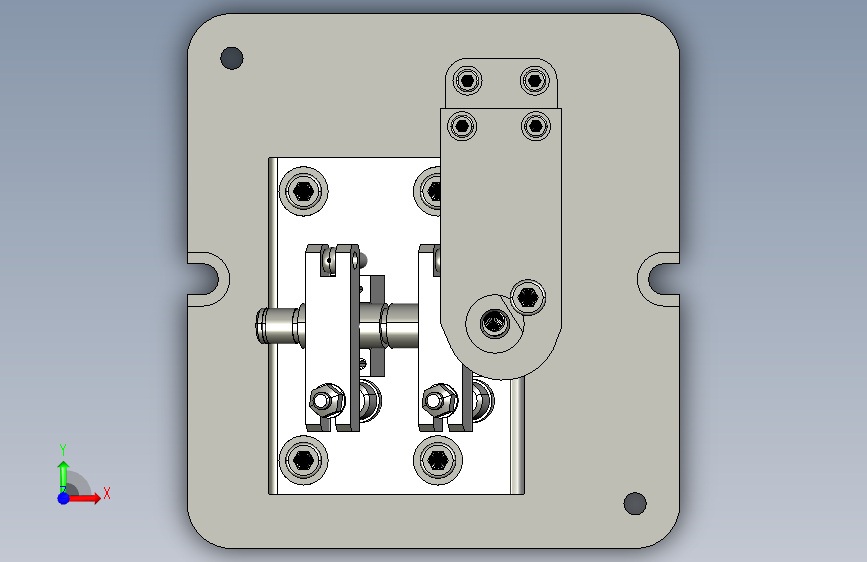

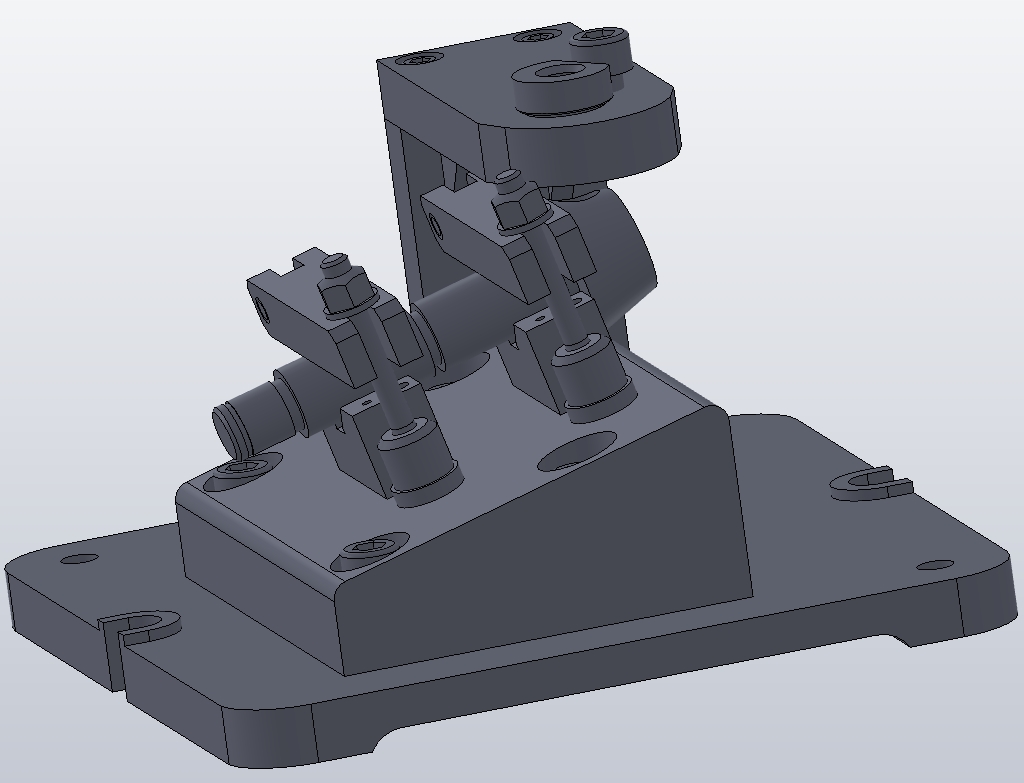

31	夹具装配图-爆炸图.STP	1.50M
32	总体夹具装配图-爆炸图.sldasm	582.50K
33	拉杆.sldprt	88.00K
34	活节螺栓.sldprt	53.50K
35	铰链机构.sldasm	51.50K
36	A型铰链压板.sldprt	53.00K
37	hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM10X16-N.sldprt	54.50K
38	hexagonsocketheadcapscrewsgb_GB_FASTENER_SCREWS_HSHCSM6X10-N.sldprt	54.50K
39	jiajuti.sldprt	61.00K
40	parallelpinshardeningsteelgb_GB_CONNECTING_PIECE_PIN_DP6X14.sldprt	48.00K
