铸钢法兰球阀 Q41FY 11款（ID:1592639）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17272291965056.zip | 11.05M |
| 2 | 手动法兰式铸钢球阀总装.SLDASM | 2.80M |
| 3 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-100.sldprt | 738.69K |
| 4 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-125.sldprt | 720.48K |
| 5 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-15.sldprt | 752.75K |
| 6 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-150.sldprt | 730.80K |
| 7 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-20.sldprt | 758.69K |
| 8 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-200.sldprt | 738.97K |
| 9 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-25.sldprt | 749.54K |
| 10 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-40.sldprt | 759.92K |
| 11 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-50.sldprt | 744.38K |
| 12 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-65.sldprt | 715.32K |
| 13 | 手动浮动式铸钢球阀-16_Q41FY-1.6MPa-80.sldprt | 741.96K |

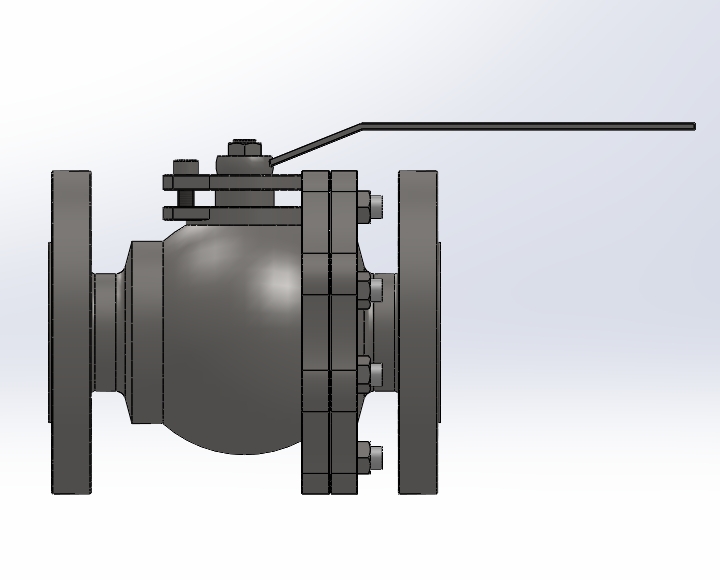

| 14 | 法兰式铸钢球阀主视图.png | 73.72K |

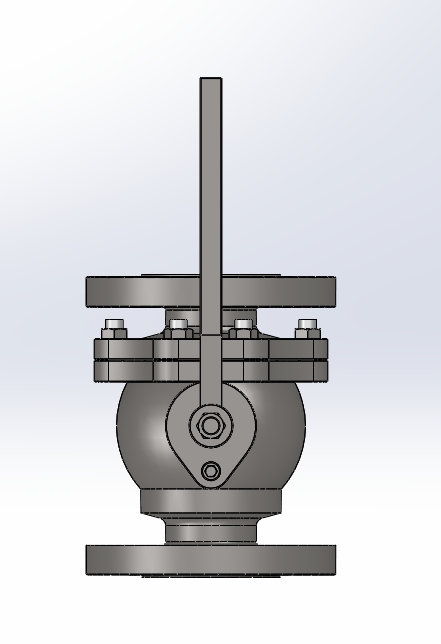

| 15 | 法兰式铸钢球阀俯视图.png | 58.33K |

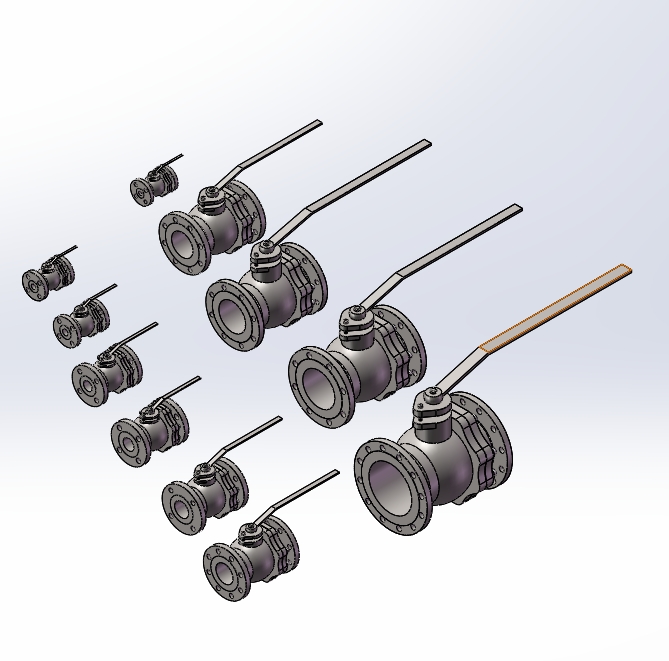

| 16 | 法兰式铸钢球阀总图.png | 137.74K |

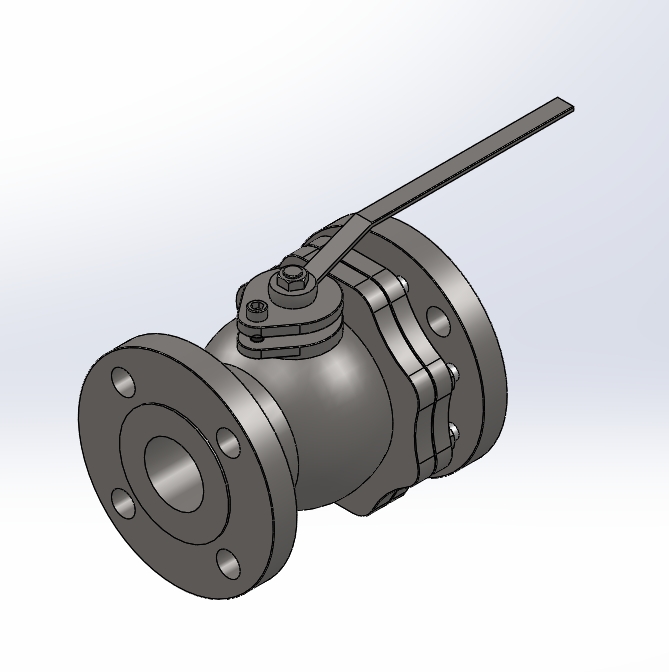

| 17 | 法兰式铸钢球阀轴测图.png | 99.21K |

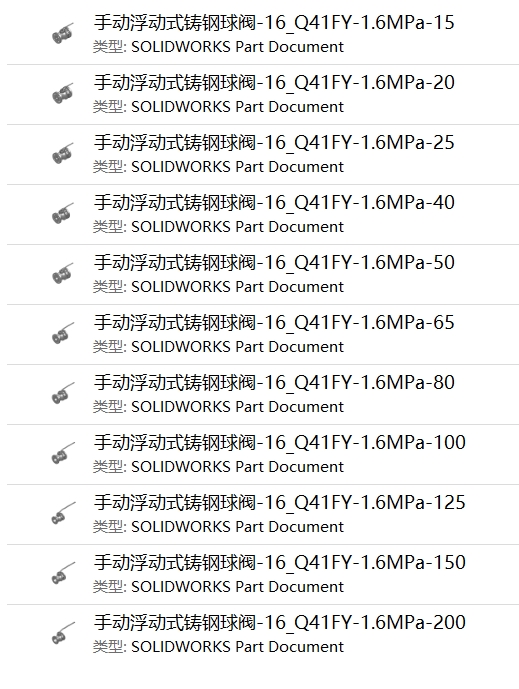

| 18 | 铸钢球阀规格列表图.png | 216.30K |
此图纸下载需要29金币
立即下载
发布者
奋斗的飞机
创作: 473
粉丝: 31
加入时间：2024-01-07
模型信息
图纸格式：sldasm,sldprt
文件大小：11.31M
所需金币：29
上传时间：2024-09-25 09:53:19
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
铸钢法兰球阀
法兰球阀
不锈钢法兰球阀
浮动式铸钢球阀
Q41F球阀
图纸简介
本图为：铸钢法兰球阀， 型号：Q41FY ，共计：11款，球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封
