某钢结构食堂建筑结构施工图纸（ID:1593718）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17273075931714.zip | 590.07K |
| 2 | 某钢结构食堂建筑结构施工图.dwg | 1.57M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：604.23KB
所需金币：40
上传时间：2024-09-26 07:39:53
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

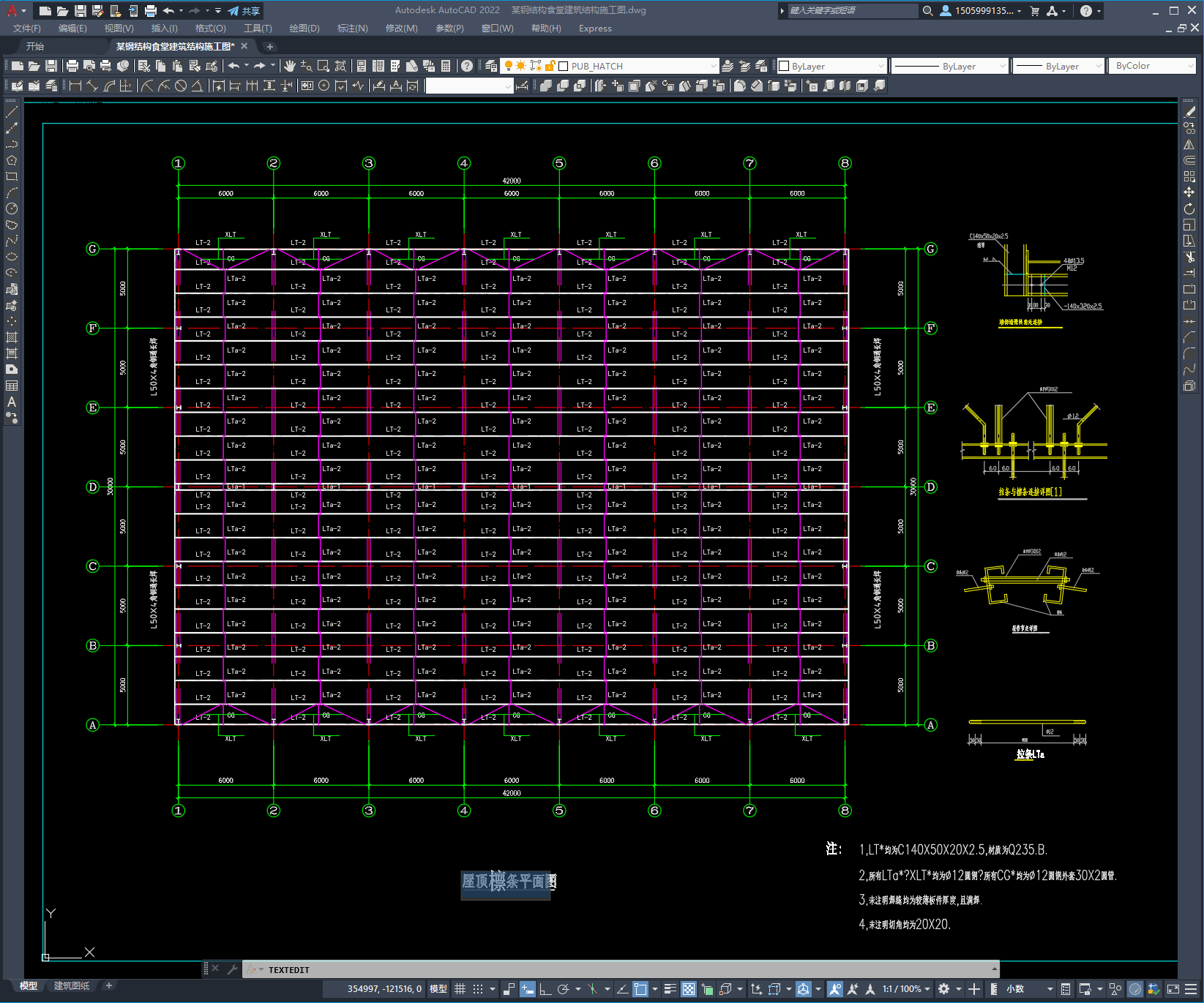

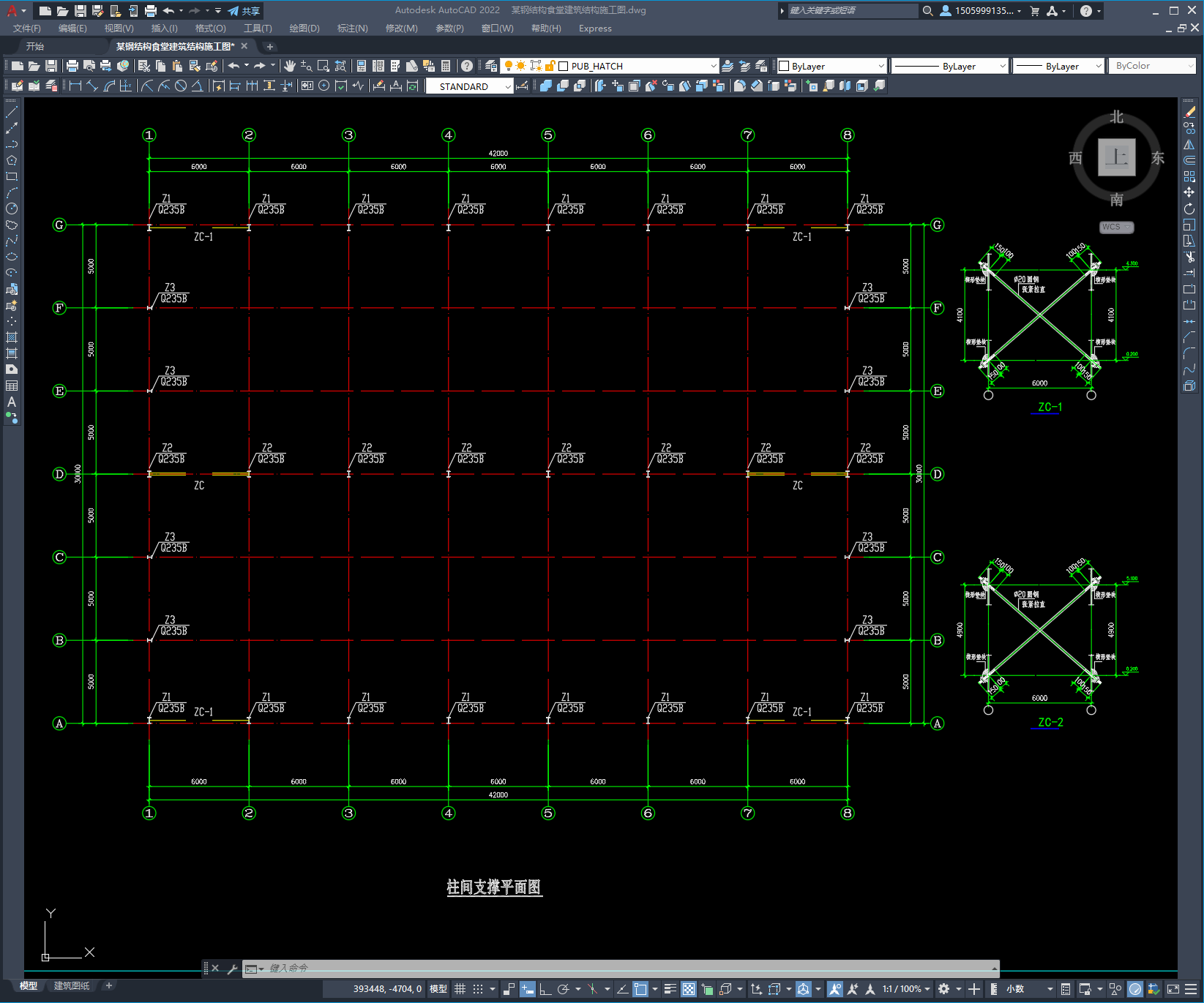

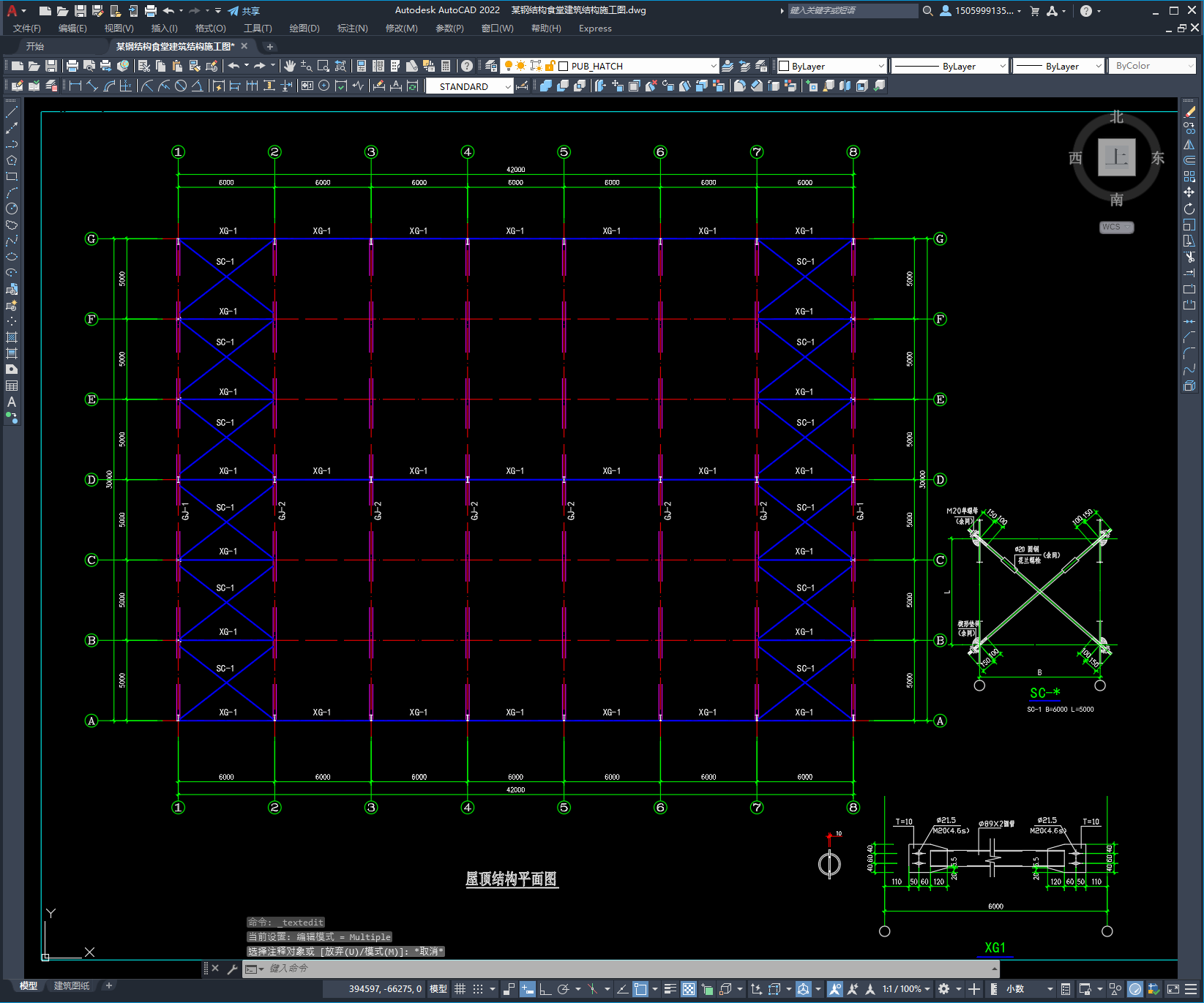

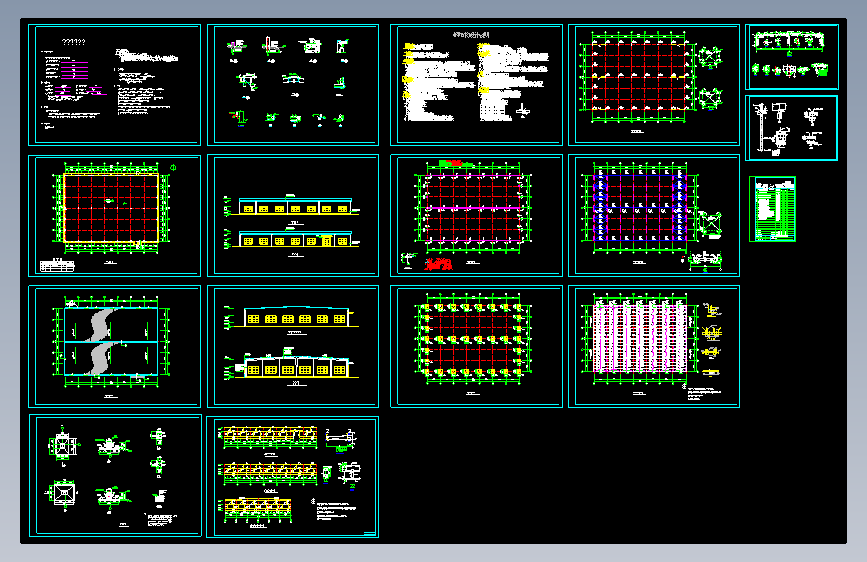

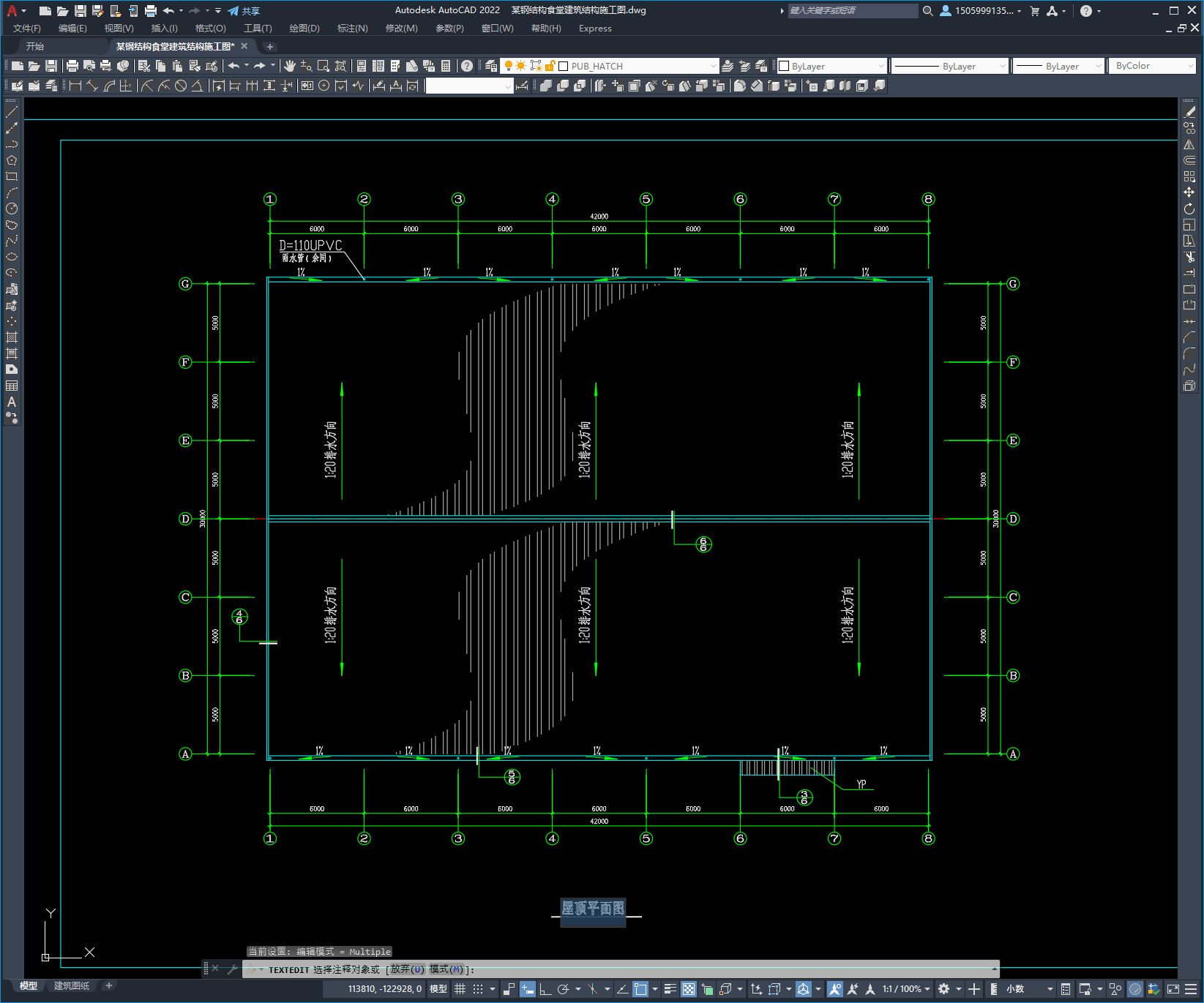

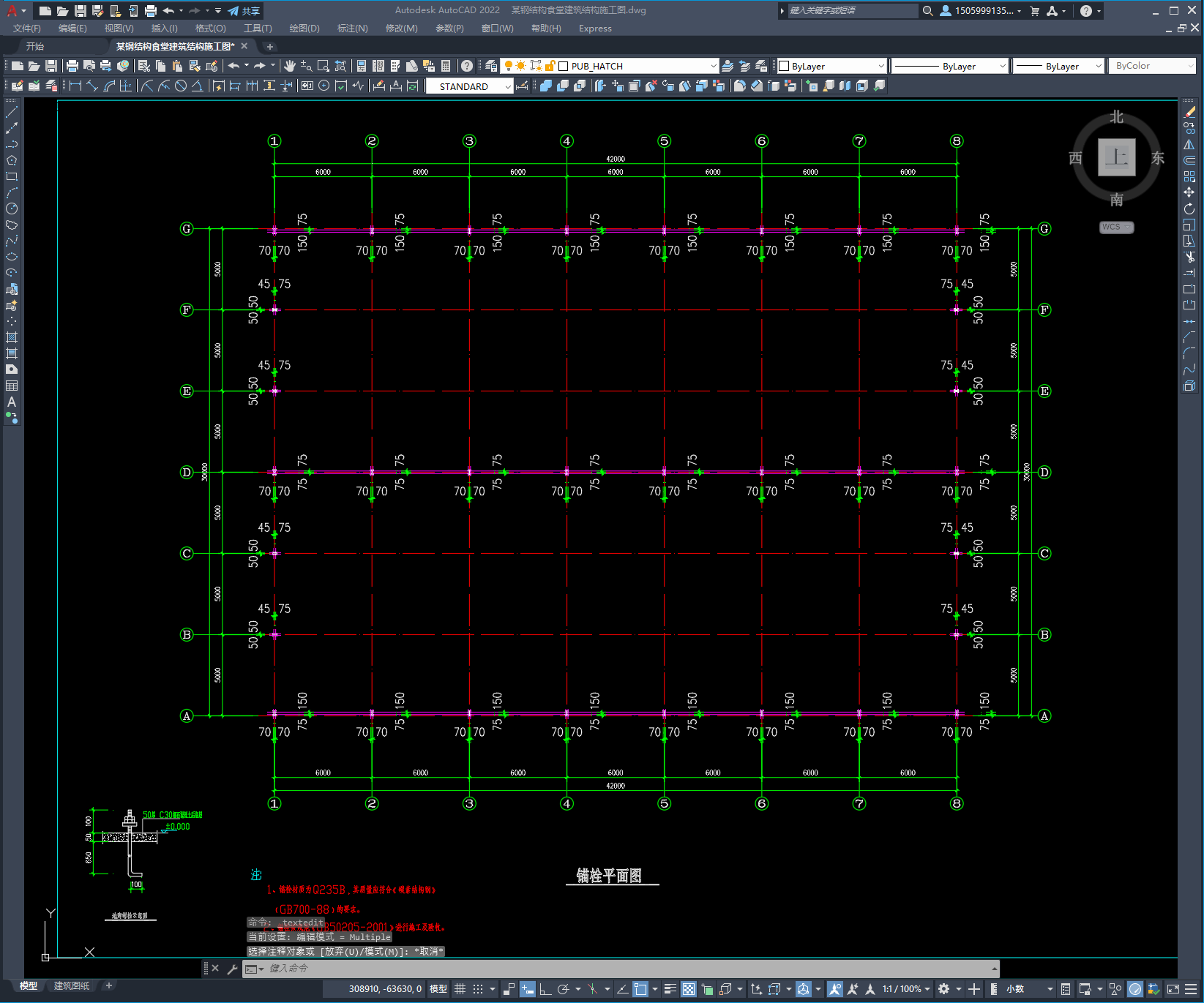

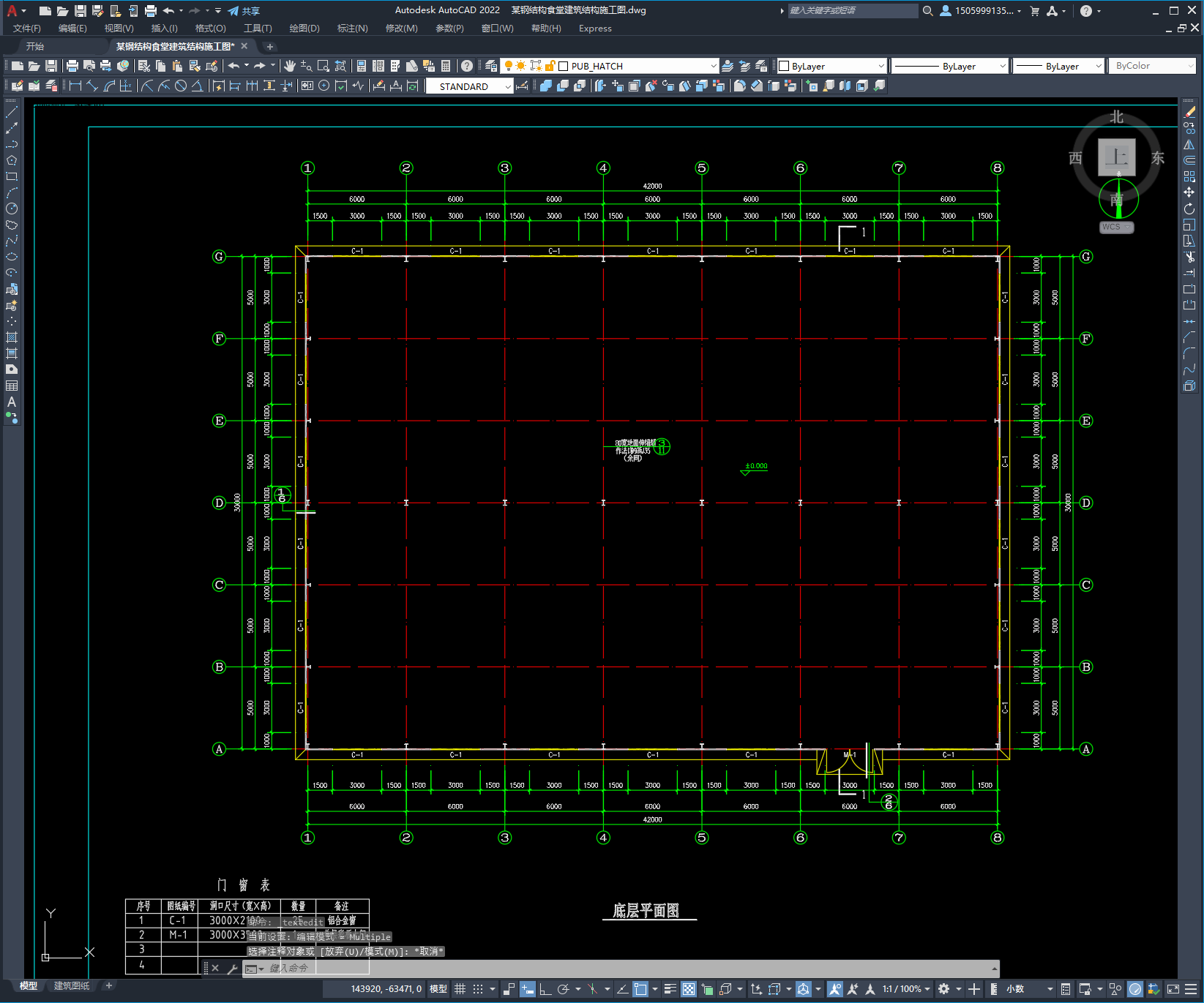

资料为某钢结构食堂建筑结构施工图纸，本工程建筑面积1293平方米，单层，采用轻钢结构,总长度42m,双跨15米,檐口高度为5米。图纸共17张，主要包括：建筑设计说明、底层平面图、屋顶平面图、建筑立面图 、剖面图、节点详图、钢结构设计说明、锚栓平面图、基础平面图、柱间支撑平面图，、屋顶结构平面图、屋顶檩条平面图、墙架立面图雨蓬结构详图、钢架详图、抗风柱详图等。
