后台车（ID:1594148）
0.png)
4.png)
2.png)
3.png)
1.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17273606307024.zip | 5.77M |
| 2 | GB／T296-1994[无装球缺口的双列角接触球轴承0000A型α30°3309A].sldprt | 141.15K |
| 3 | GB／T5782-2000六角头螺栓A级和B级M8×35.sldprt | 29.38K |
| 4 | GB／T6170-20001型六角螺母A级和B级M6.sldprt | 30.32K |
| 5 | GB／T6170-20001型六角螺母A级和B级M8.sldprt | 30.27K |
| 6 | GB／T6178-19861型六角开槽螺母A级和B级M30.sldprt | 55.50K |
| 7 | GB／T70.1-2008[内六角圆柱头螺钉M5×12].sldprt | 23.05K |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M10×25.sldprt | 25.29K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M6×16.sldprt | 24.31K |
| 10 | GB／T70．1-2000内六角圆柱头螺钉M8×25.sldprt | 24.43K |
| 11 | GB／T91-2000[开口销6.3×63].sldprt | 23.67K |
| 12 | GB／T93-1987[标准型弹性垫圈装配30].sldprt | 19.61K |
| 13 | GB／T93-1987标准型弹性垫圈装配10×2．6.sldprt | 20.56K |
| 14 | GB／T93-1987标准型弹性垫圈装配6×1．6.sldprt | 19.22K |
| 15 | GB／T93-1987标准型弹性垫圈装配8×2．1.sldprt | 19.00K |
| 16 | GB／T97.1-2002[平垫圈A级30].sldprt | 18.10K |
| 17 | GB／T97．1-2002平垫圈A级10×2.sldprt | 19.36K |
| 18 | GB／T97．1-2002平垫圈A级6×1．6.sldprt | 19.44K |
| 19 | GB／T97．1-2002平垫圈A级8×1．6.sldprt | 18.82K |
| 20 | HB362-65端部并紧磨平支承1圈_40×38.sldprt | 66.02K |
| 21 | 压板.sldprt | 21.91K |
| 22 | 后台车.SLDASM | 2.70M |
| 23 | 后台车.STEP | 5.94M |
| 24 | 固定杆.sldprt | 20.57K |
| 25 | 套筒.sldprt | 18.75K |
| 26 | 推杆.PNG | 87.86K |
| 27 | 推杆.sldasm | 33.93K |
| 28 | 推杆轴.sldprt | 22.76K |
| 29 | 支撑1.PNG | 81.06K |
| 30 | 支撑1模式.PNG | 133.03K |
| 31 | 支撑2.PNG | 96.18K |
| 32 | 支撑2模式.PNG | 147.61K |
| 33 | 支撑块L2-后台车.sldasm | 48.81K |
| 34 | 支撑托块-L2_默认_按焊接_.sldprt | 41.98K |
| 35 | 支撑架L2_默认_按焊接_.sldprt | 143.99K |
| 36 | 支撑组件.sldasm | 37.17K |
| 37 | 支撑臂_默认_按焊接_.sldprt | 59.15K |
| 38 | 旋钮柱塞.sldprt | 42.38K |
| 39 | 止动板.sldprt | 20.07K |
| 40 | 滑轴.sldprt | 21.05K |
| 41 | 端盖.sldprt | 27.16K |
| 42 | 聚氨酯块-L2.sldprt | 21.85K |
| 43 | 聚氨酯块.sldprt | 22.37K |
| 44 | 走轮体.sldasm | 39.74K |
| 45 | 车体.sldasm | 32.15K |
| 46 | 车体_默认_按焊接_.sldprt | 217.69K |
| 47 | 车轮.sldprt | 26.49K |
| 48 | 钢管20X2-140.sldprt | 18.66K |
| 49 | 销轴.sldprt | 31.00K |
| 50 | 销轴M6.sldprt | 20.35K |
| 51 | 锁紧卡板.sldprt | 26.10K |
此图纸下载需要200金币
立即下载
发布者
180****2401
创作: 8
粉丝: 0
加入时间：2024-09-25
模型信息
图纸格式：sldprt,sldasm,step
文件大小：5.91M
所需金币：200
上传时间：2024-09-26 22:23:52
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2019
标签
后台车
台车
地拖链
图纸简介

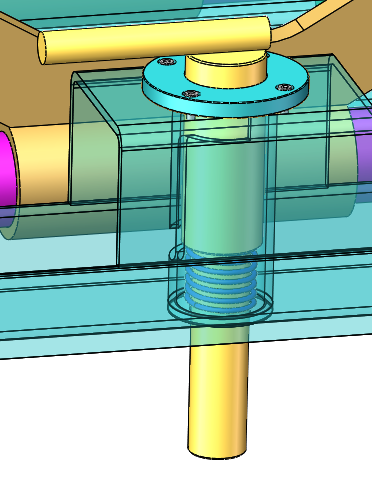

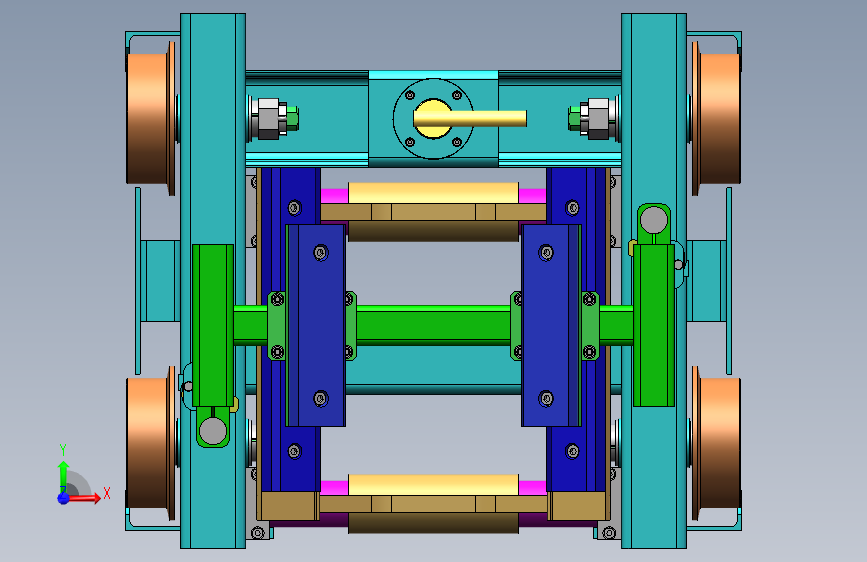

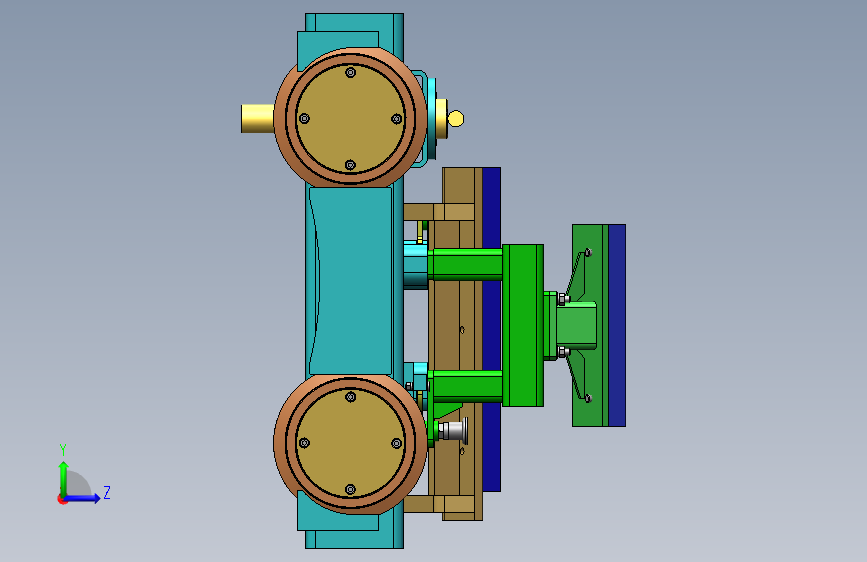

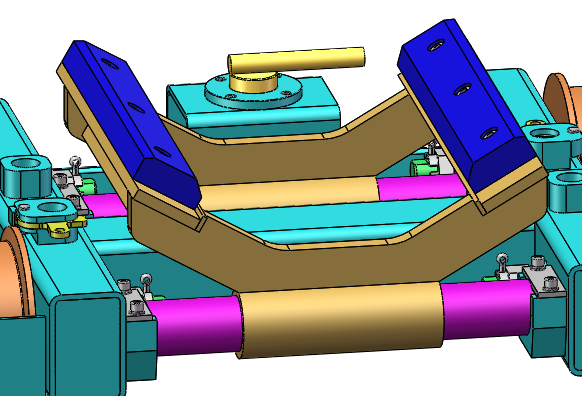

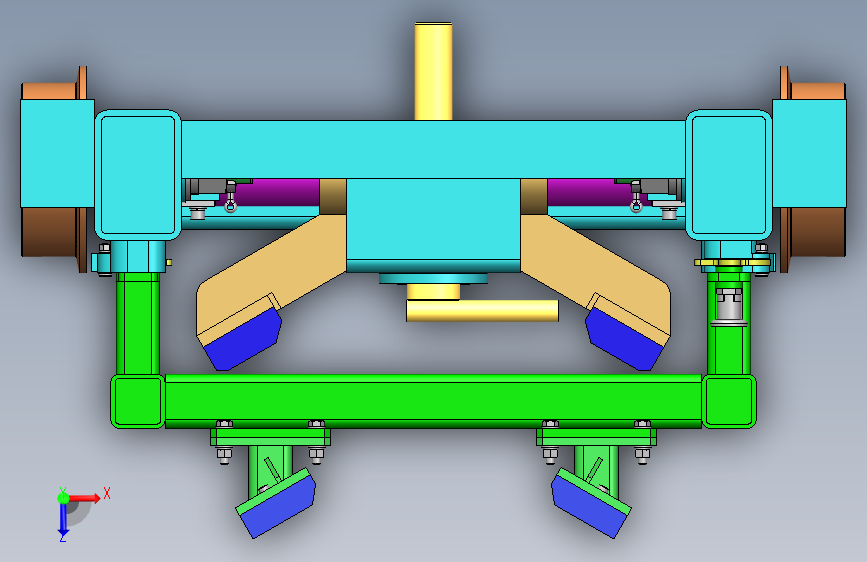

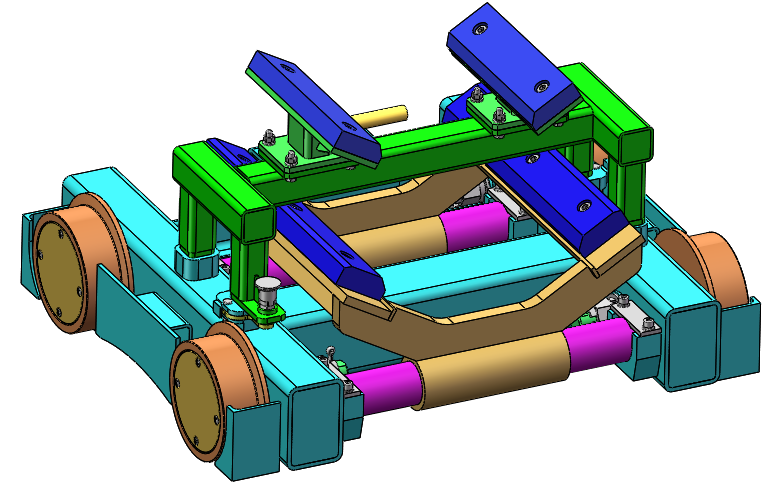

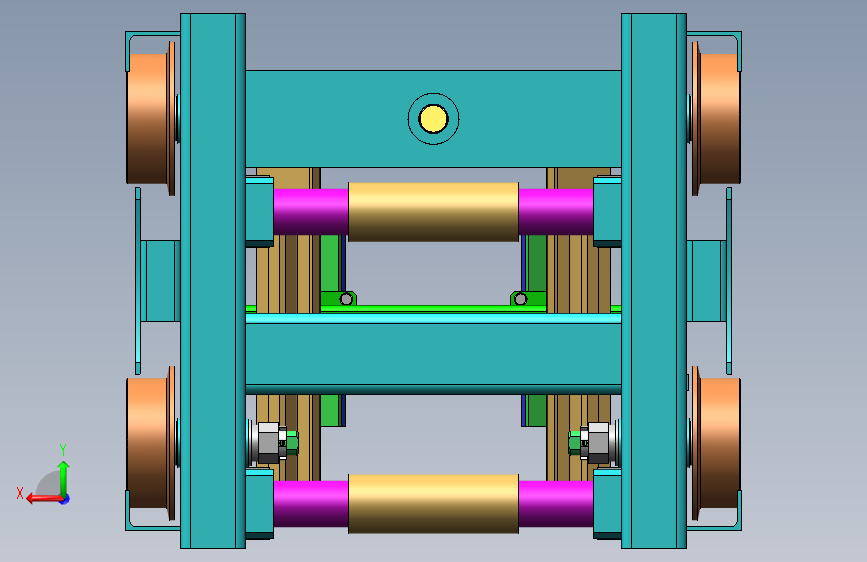

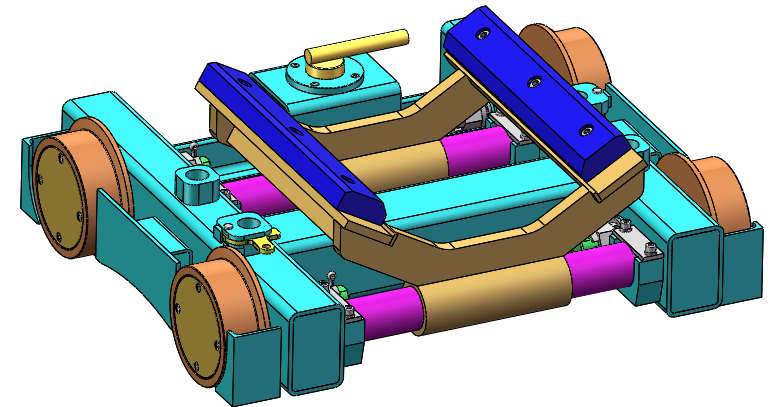

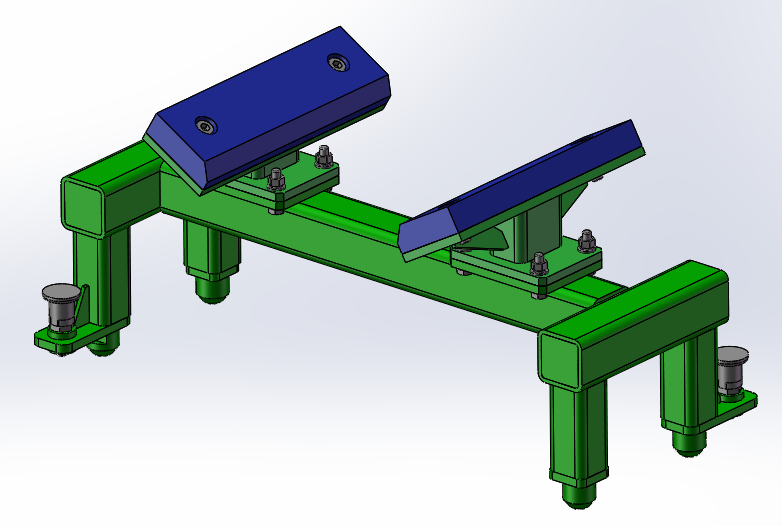

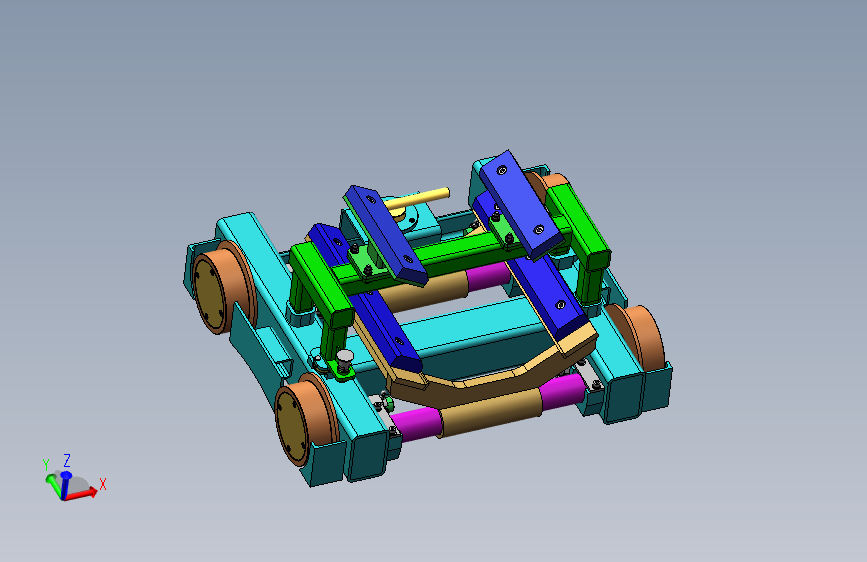

后台车用于总装车间重型汽车底盘线的装配，用于底盘后段支撑；通过台车推杆与地拖链连接，拆装方便；台车活动支撑可以根据不同车型快速拆卸更换，支撑1可以左右自由滑动，自动适应后车桥放置位置；台车侧面车轮设计有防夹脚挡板。本图采用SolidWorks2019绘制，包含装配体，零件，可编辑，含通用STEP格式。后台车主要由台车车体、车轮、台车推杆、台车车体及台车活动支撑等组成。
