某单层厂房建筑结构图纸（ID:1595970）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17274805451842.zip | 1.16M |
| 2 | 厂房施工图.dwg | 1.37M |
此图纸下载需要40金币
立即下载
发布者
辛奇迹
创作: 2432
粉丝: 5
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.19M
所需金币：40
上传时间：2024-09-28 07:42:27
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

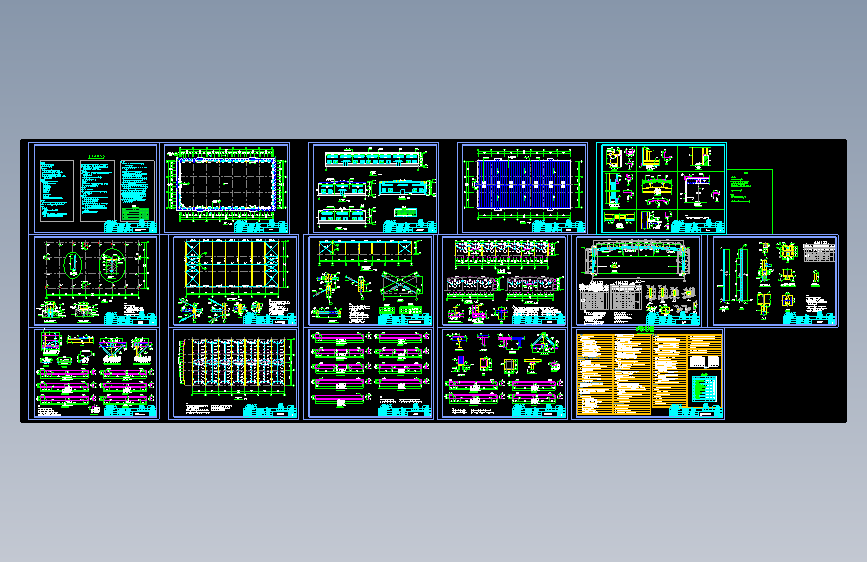

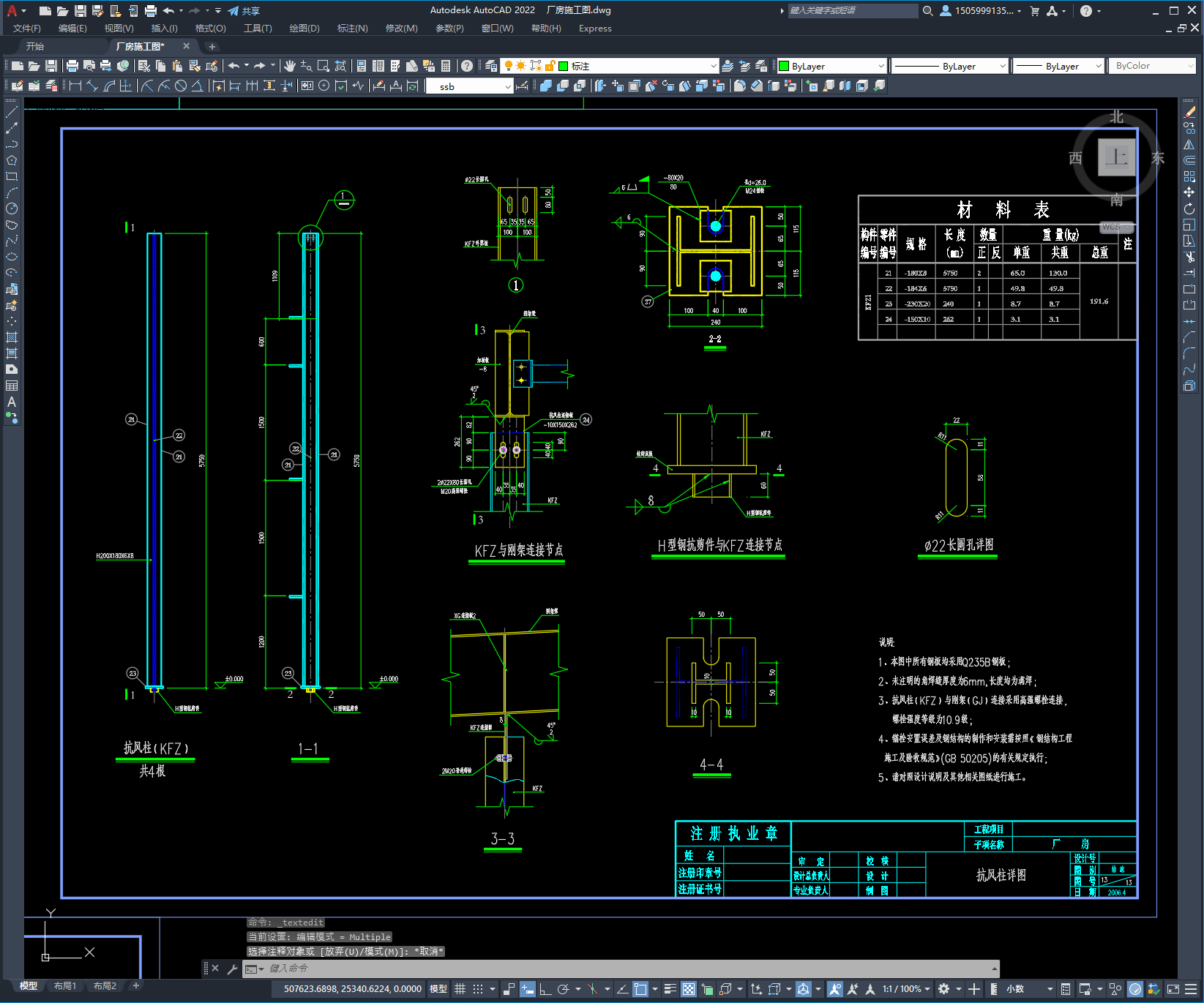

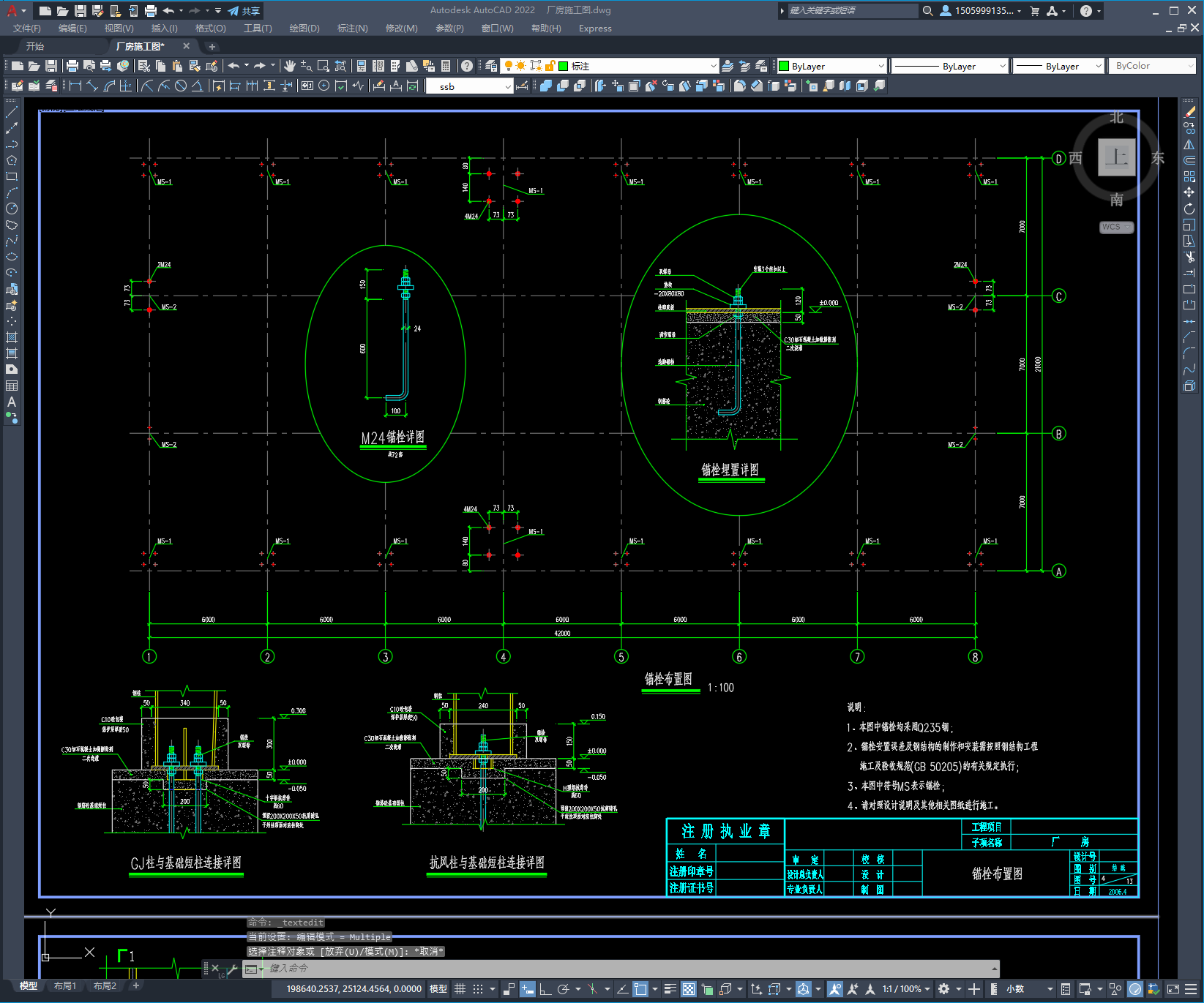

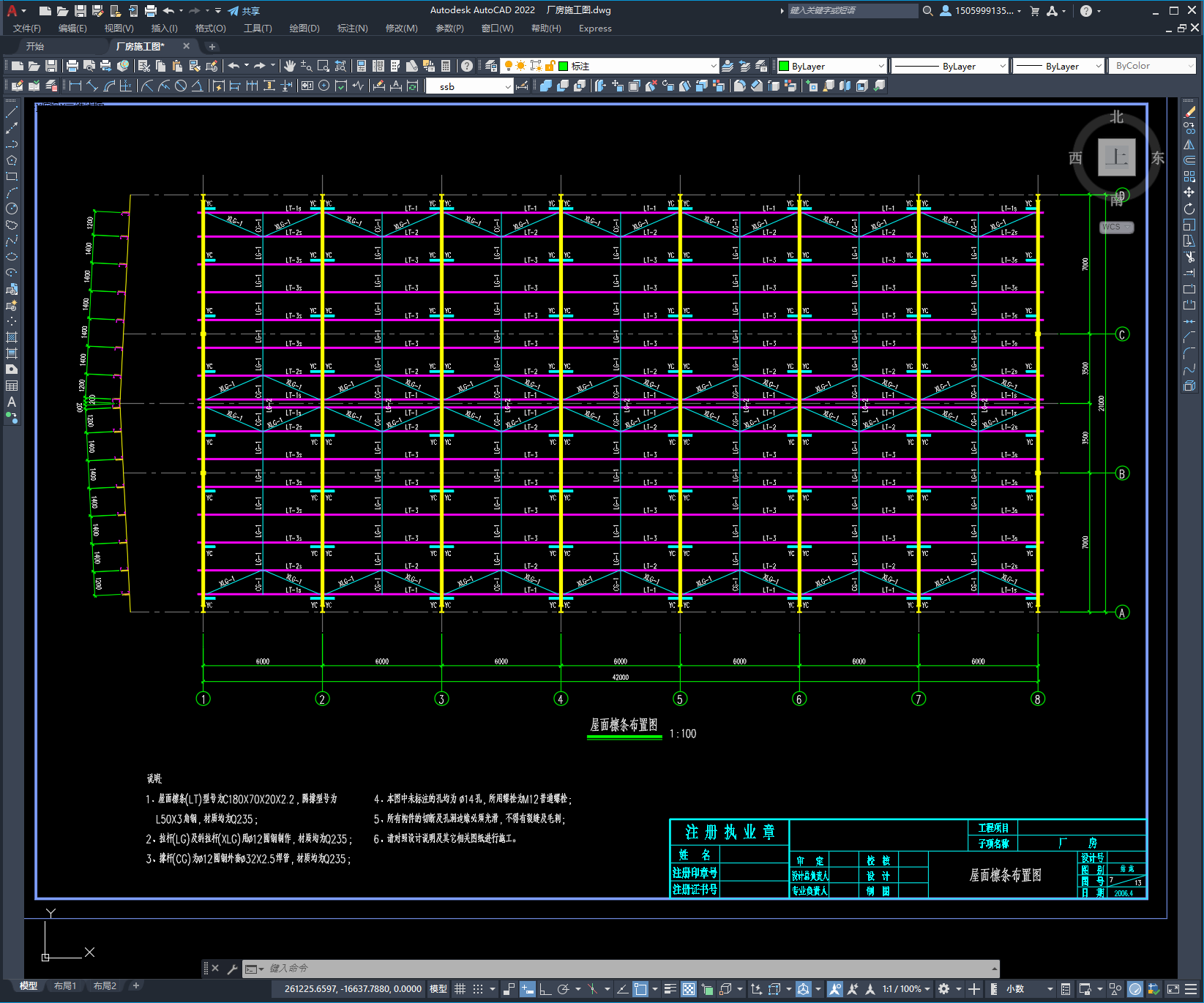

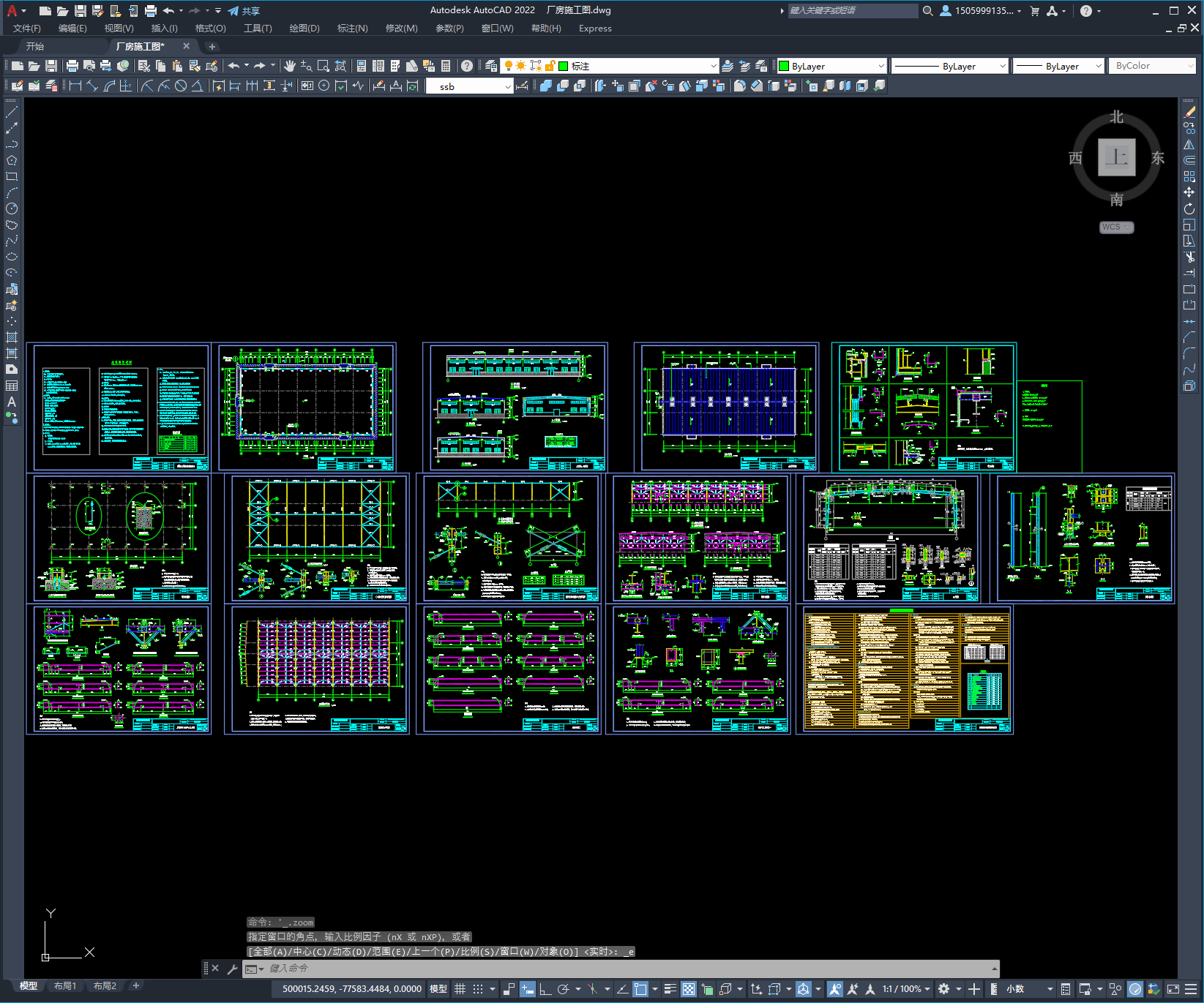

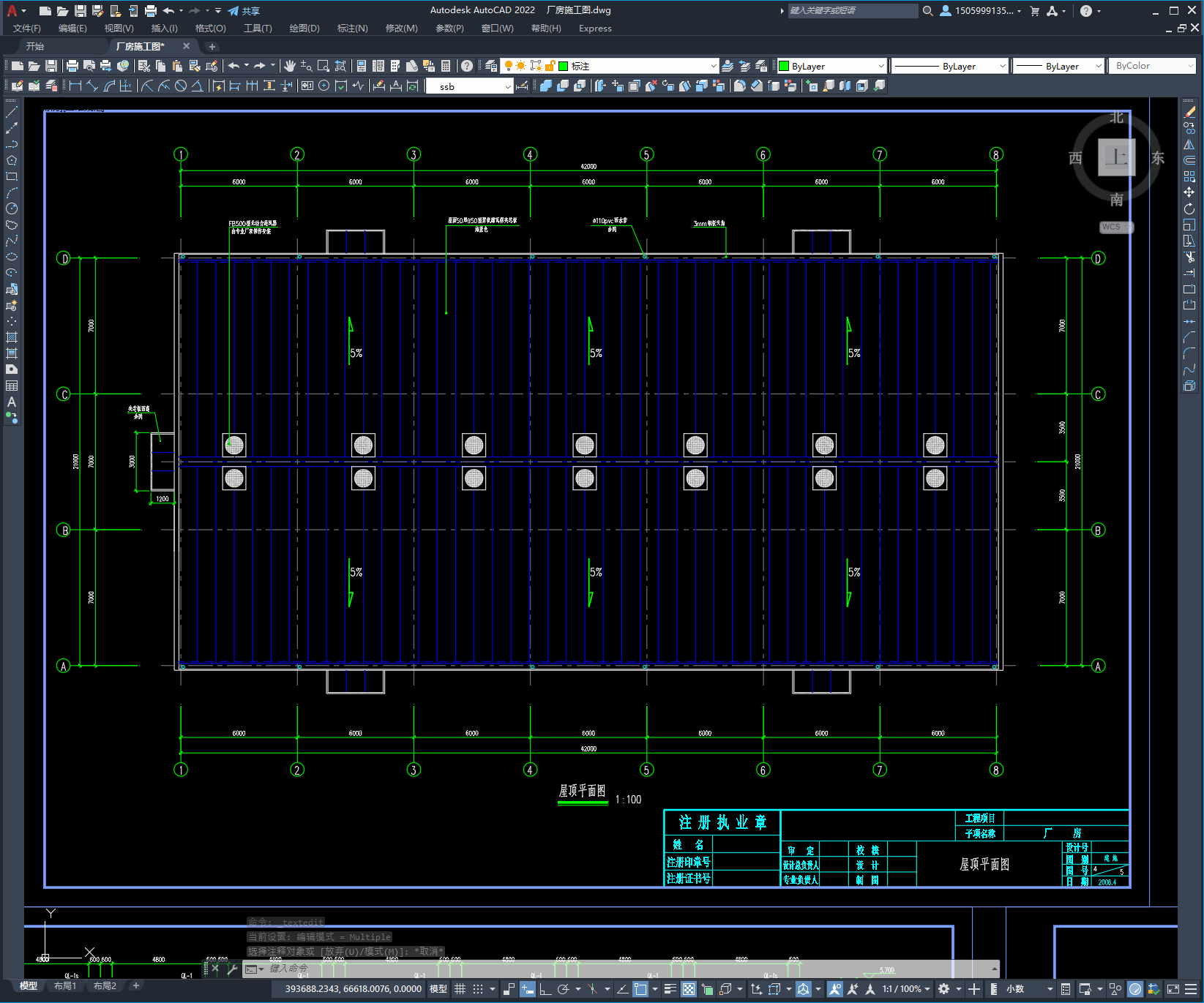

本工程为单跨单层钢结构门式刚架结构，跨度为21m,柱距为6.0m；屋面采用50mm厚海蓝色950型聚氨酯瓦楞夹芯板，墙面1.2m以下采用240mm厚砌体墙，1.2m以上为50mm厚灰白色950型聚氨酯光面夹芯板。基础采用柱下独立扩展基础。内部无吊车荷载。图纸共16张，包括：建筑设计说明、钢结构设计说明、建筑立面图、平面图、锚栓布置图、GJ与屋面支撑布置图、柱间支撑布置图、屋面檩条布置图、墙梁详图、钢架详图等。
