某轻钢生产车间结构施工图纸（ID:1596543）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17275067535407.zip | 1.25M |
| 2 | 轻钢生产车间结构施工图.dwg | 3.68M |
此图纸下载需要55金币
立即下载
发布者
辛奇迹
创作: 2473
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.28M
所需金币：55
上传时间：2024-09-28 14:59:14
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介

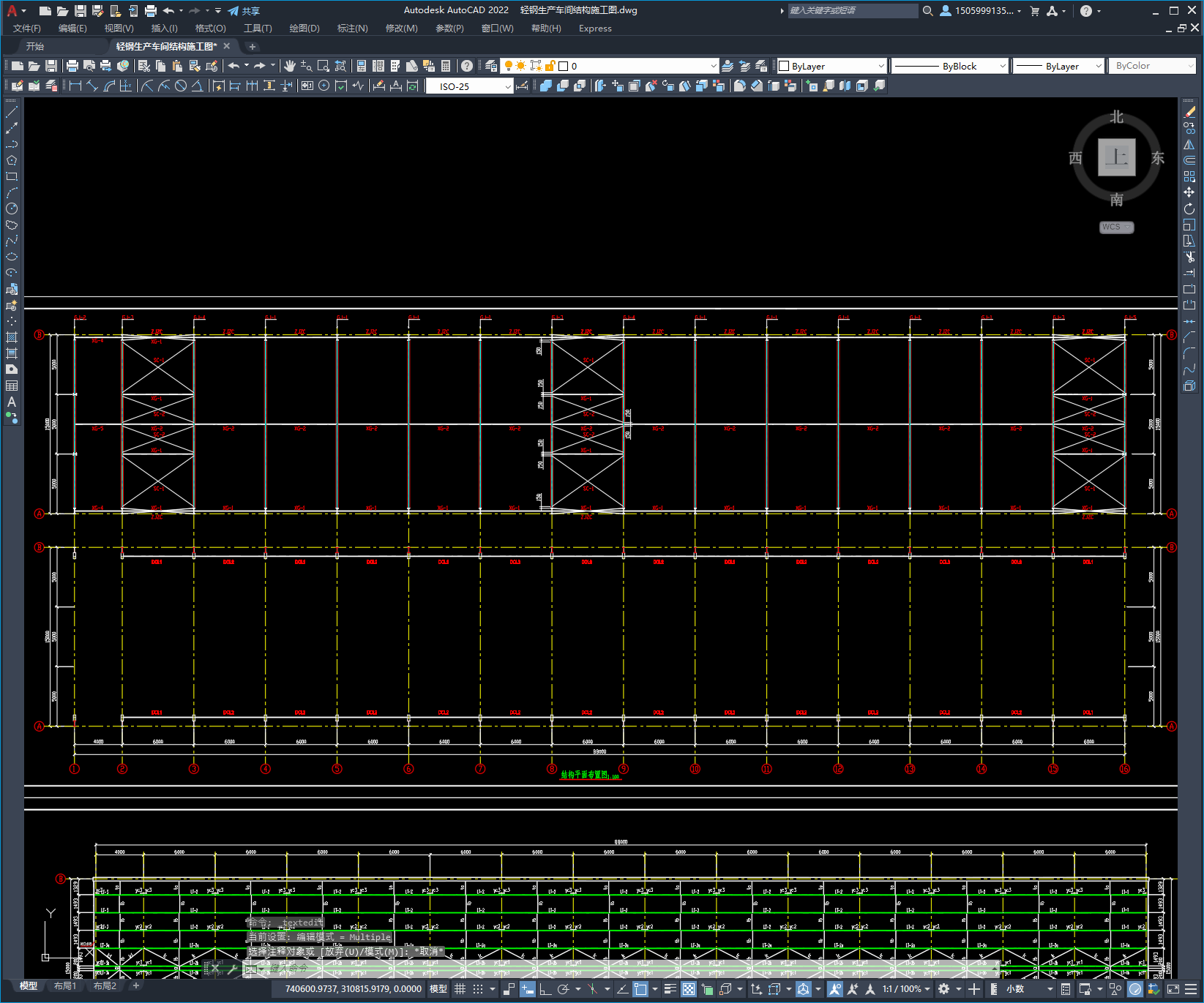

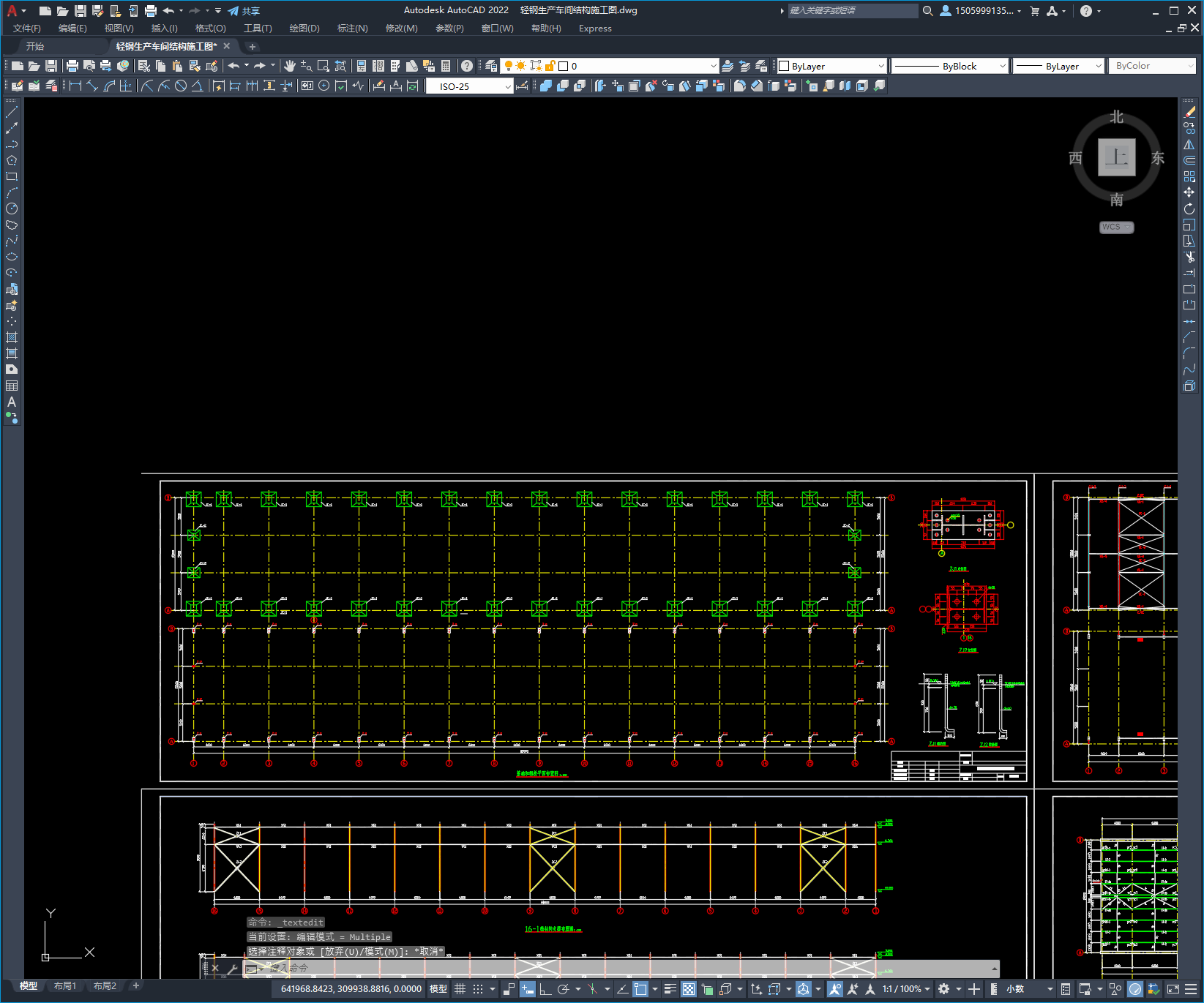

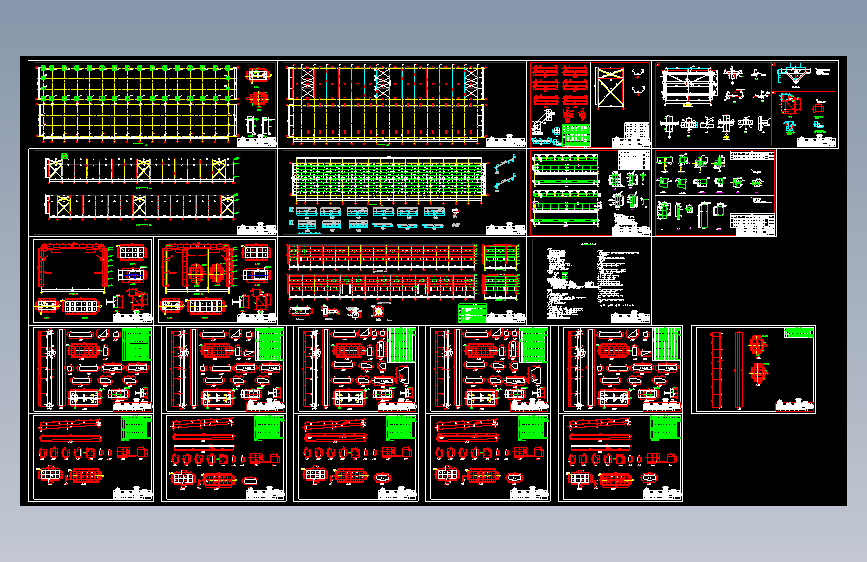

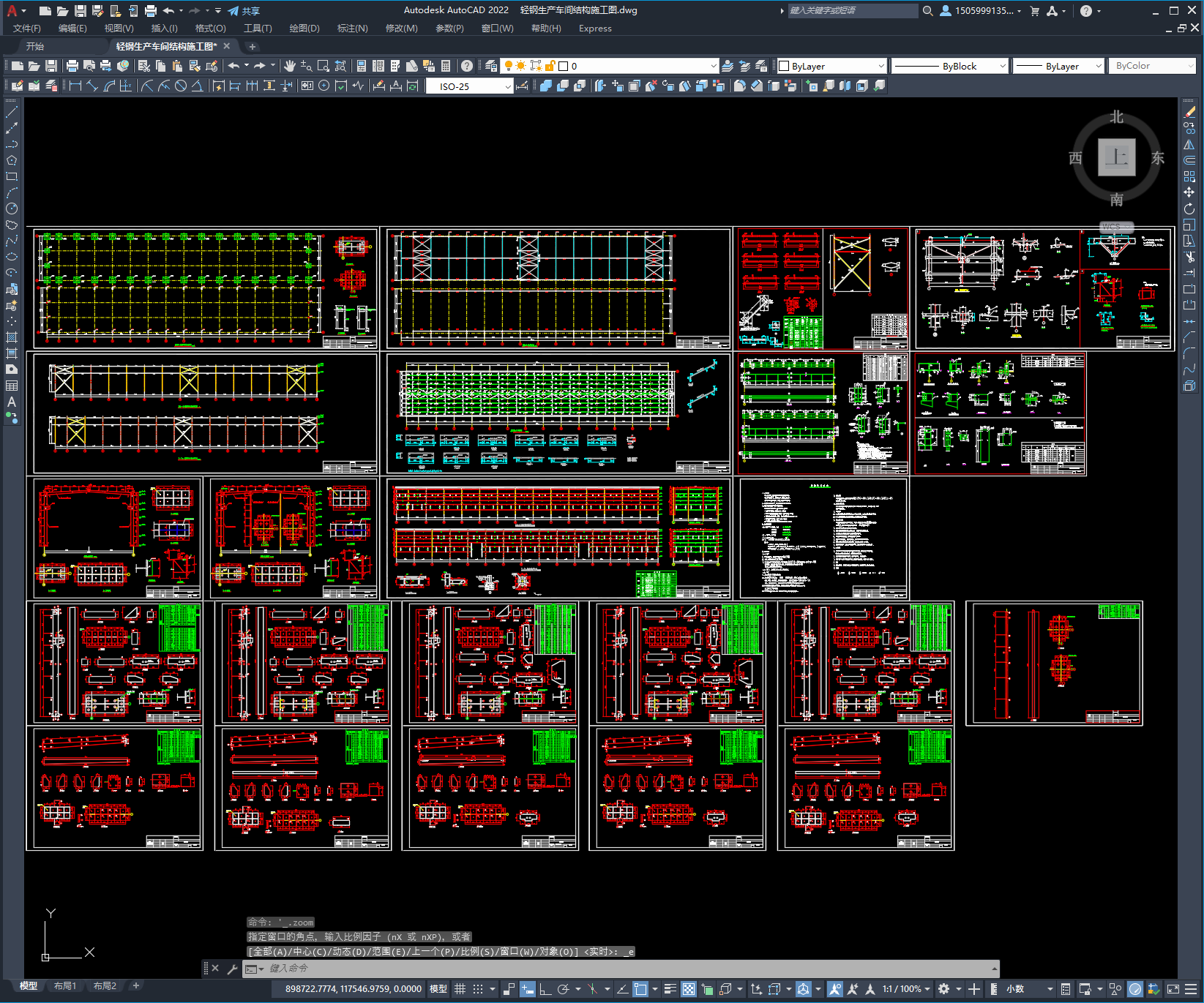

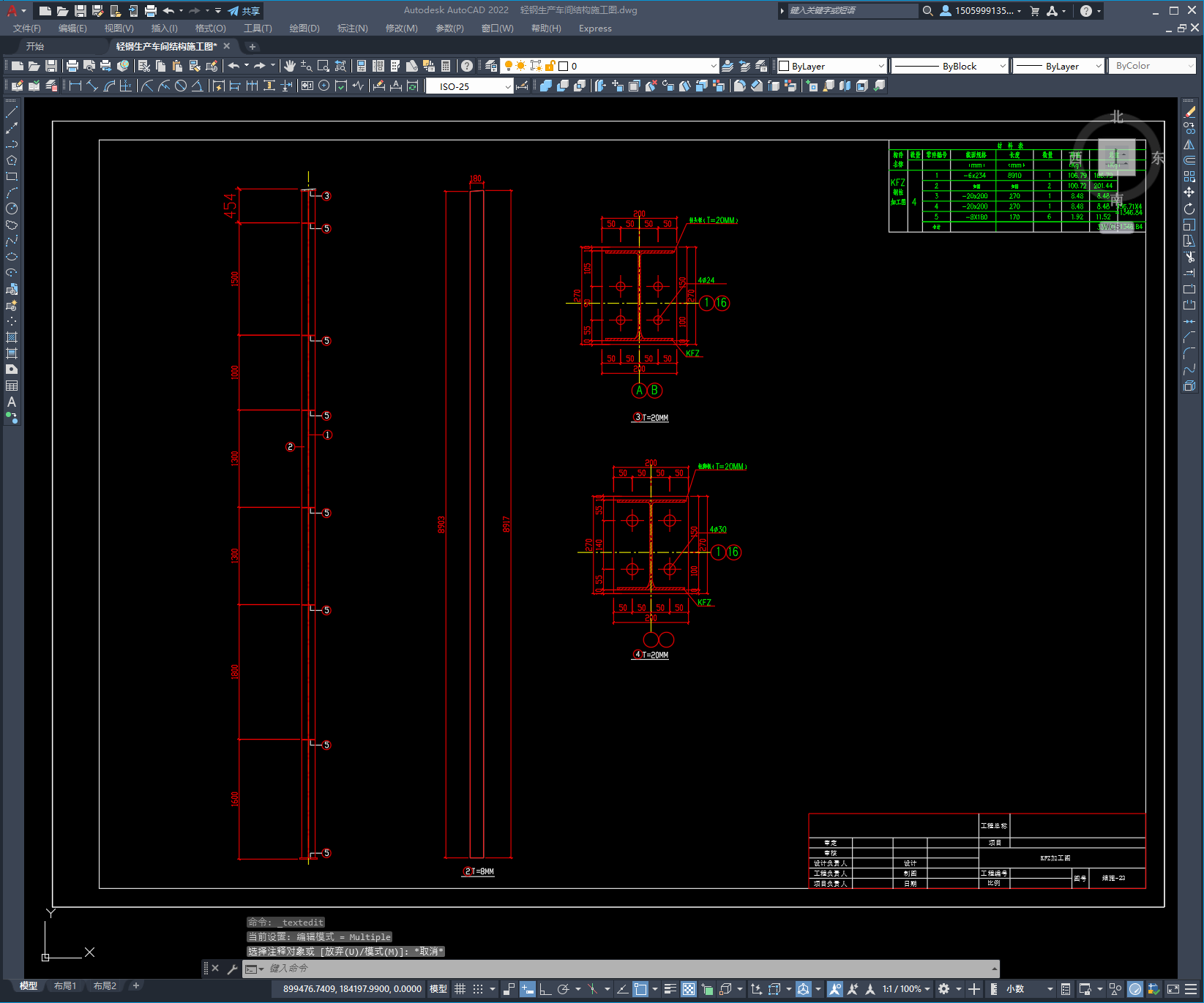

本工程为厂房,本工程总长88米，跨度15米，柱距6米，柱高9.00米。屋面及维护采用夹芯板，标高1.6米以下为砖墙。图纸共24张，包括：结构设计说明、基础和锚栓平面布置图、1-16轴柱间支撑布置图、结构平面布置图、屋面檩条布置图、钢架大样图、墙面檩条布置图、钢柱加工图、GJI加工图、支撑加工图等。
