日晷钢结构施工图纸（ID:1598775）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17276031073731.zip | 1.28M |
| 2 | xx钢结构.dwg | 2.06M |
此图纸下载需要60金币
立即下载
发布者
辛奇迹
创作: 2472
粉丝: 8
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.31M
所需金币：60
上传时间：2024-09-29 17:45:08
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本钢结构构件系统：
1、外造型采用60mm厚水泥沙浆饰面。
2、中间采用钢网、L40*40*4和φ12圆钢焊接编织找形。
3、本造型主钢架采用槽钢、H型钢和角钢满焊连接组成。
4、柱脚连接采用预埋钢件和化学螺栓植筋连接。

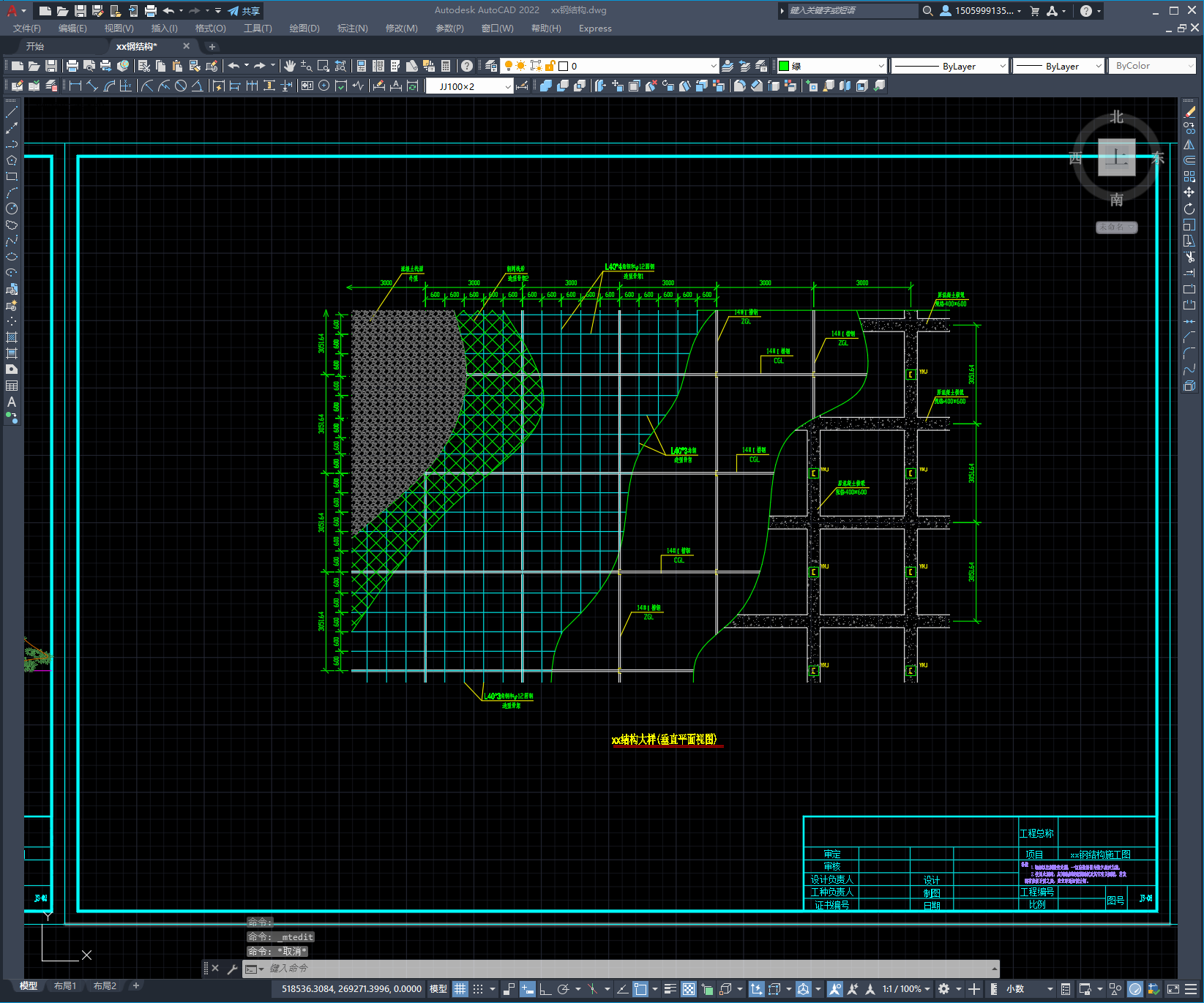

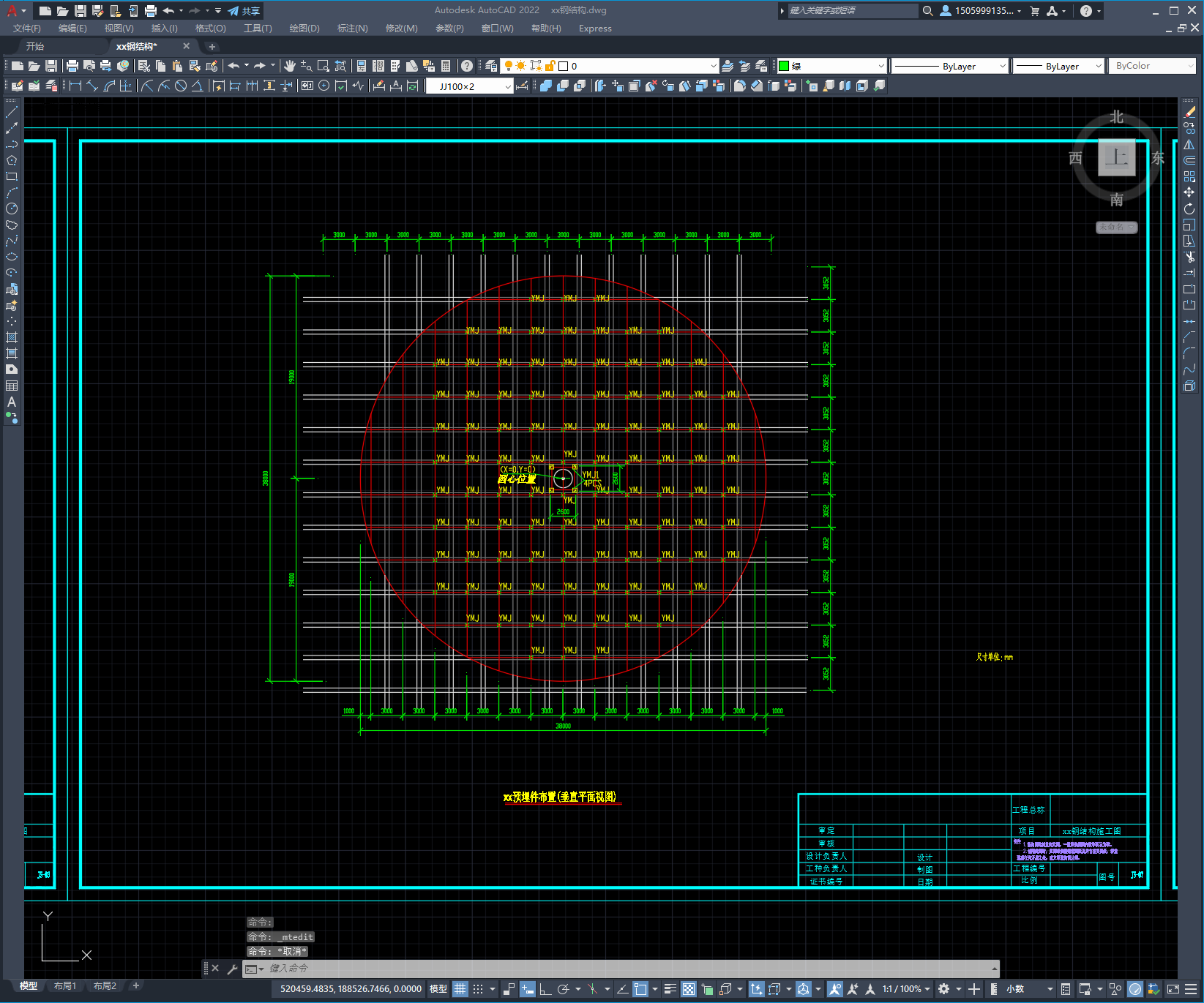

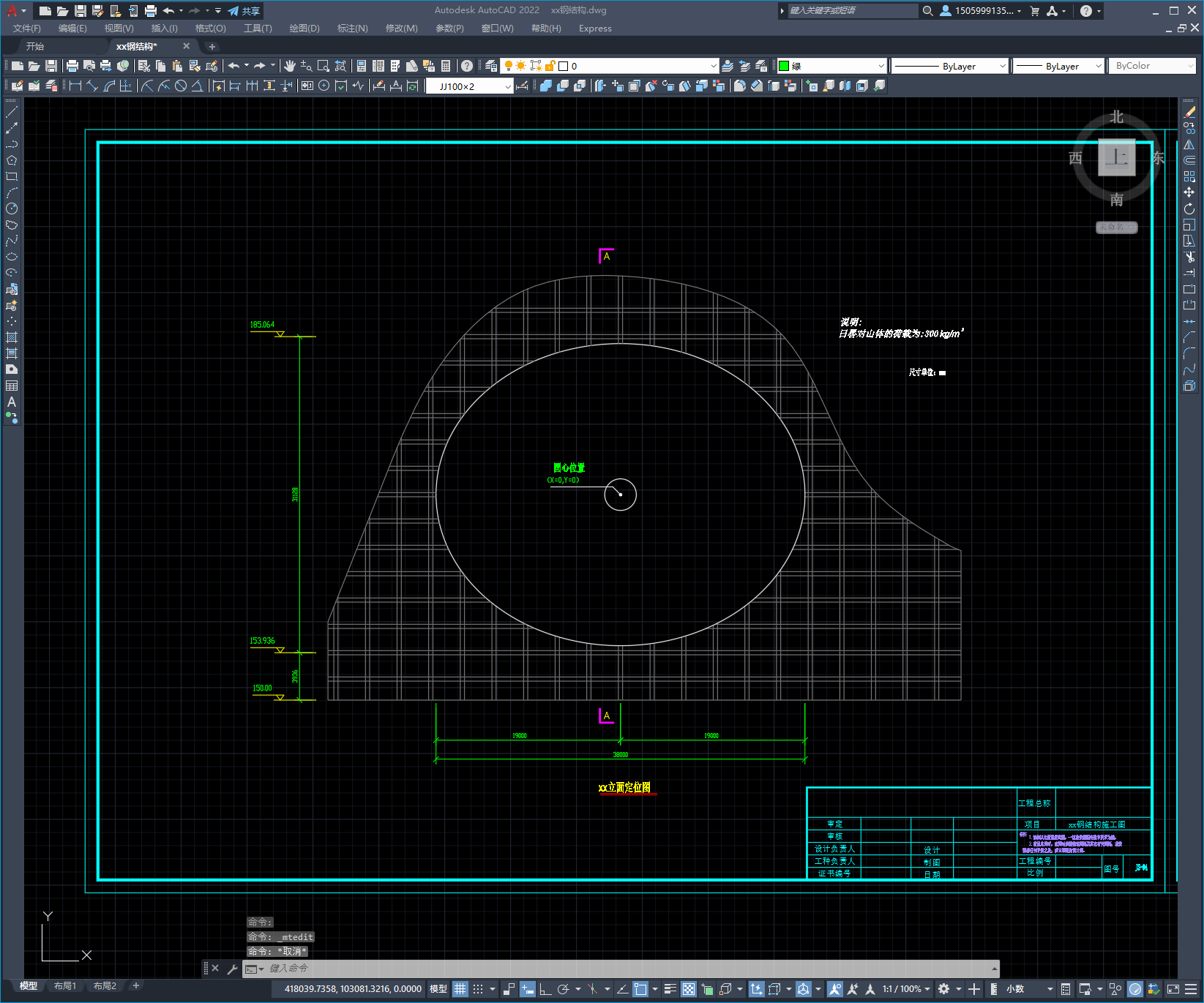

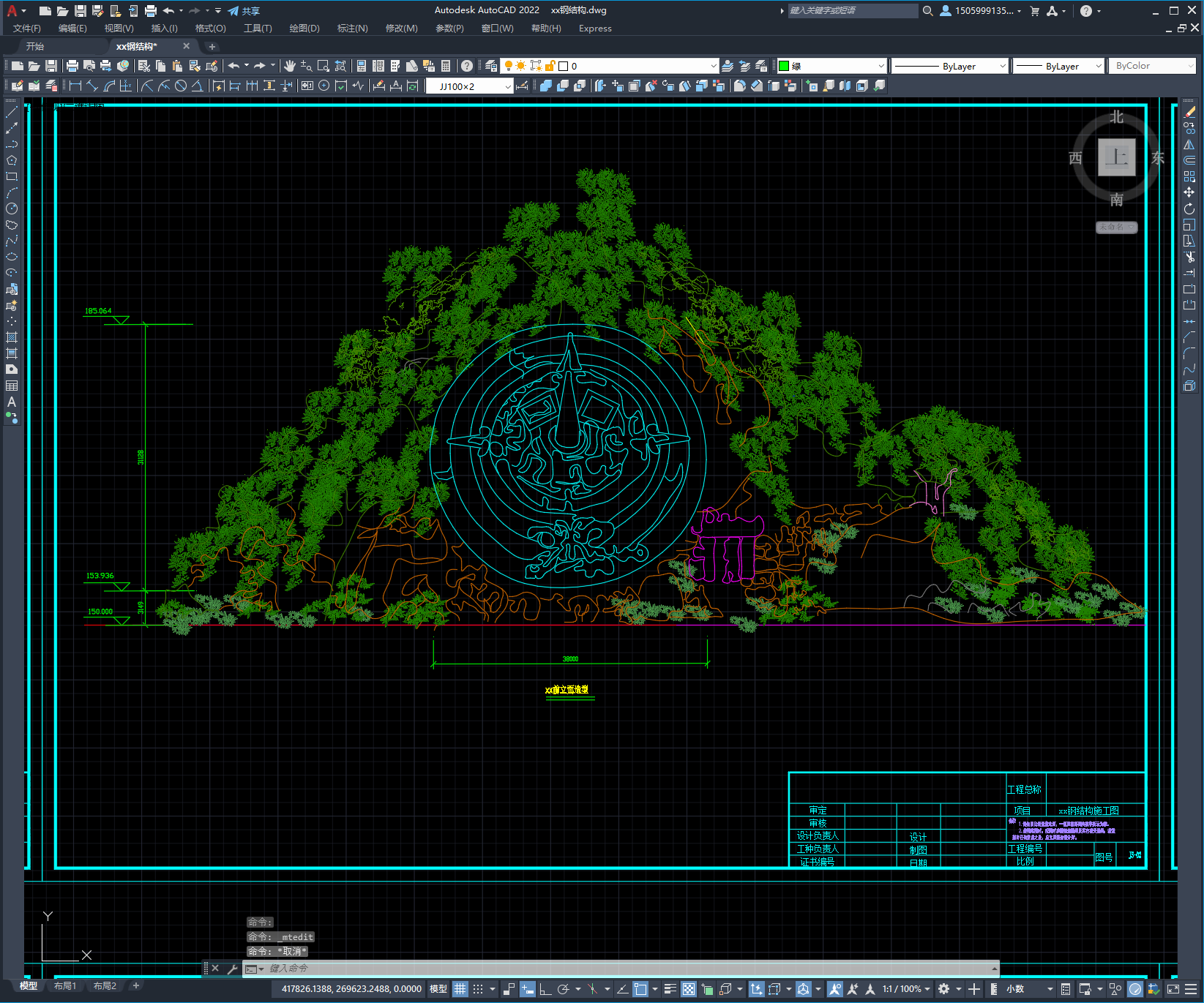

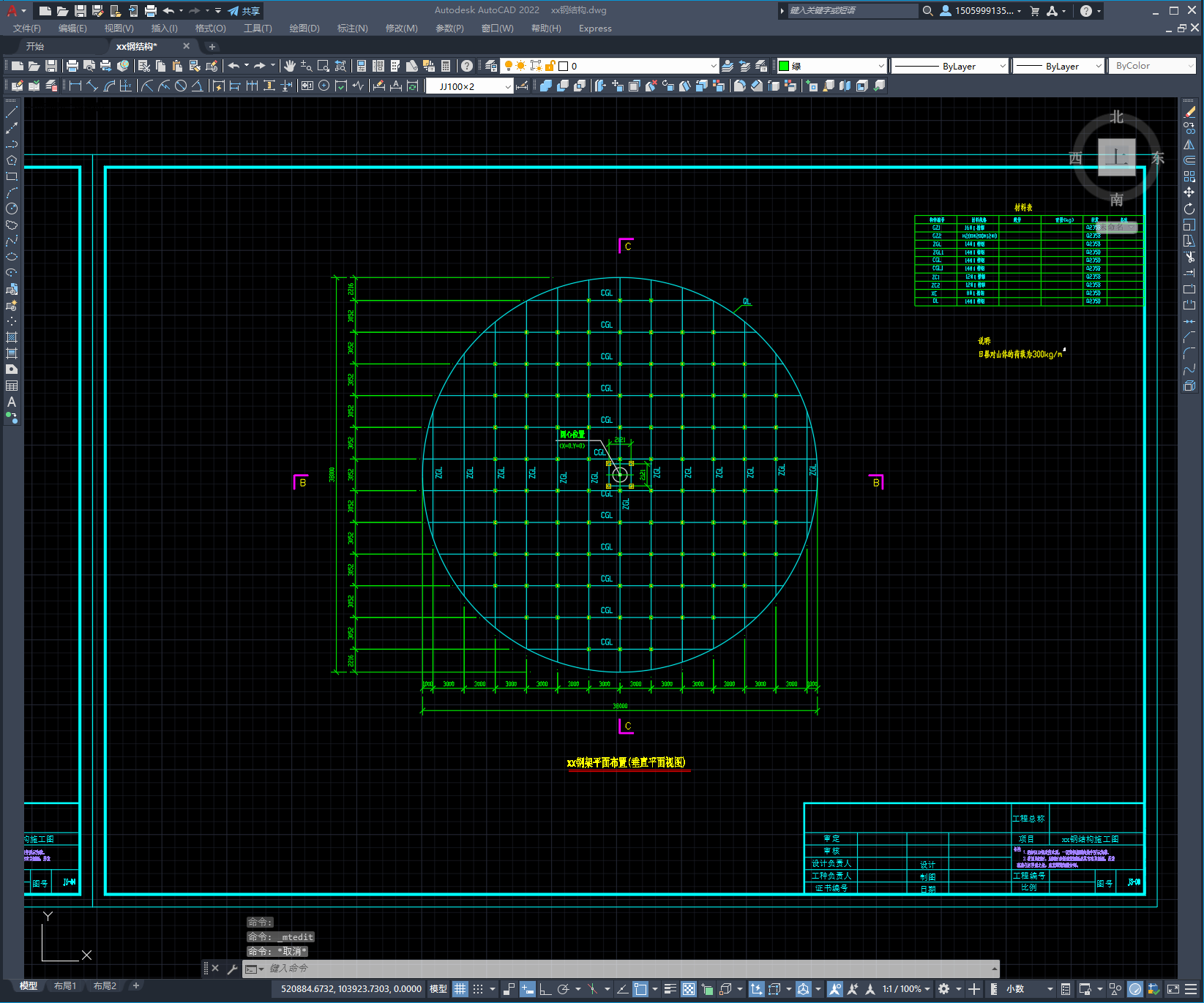

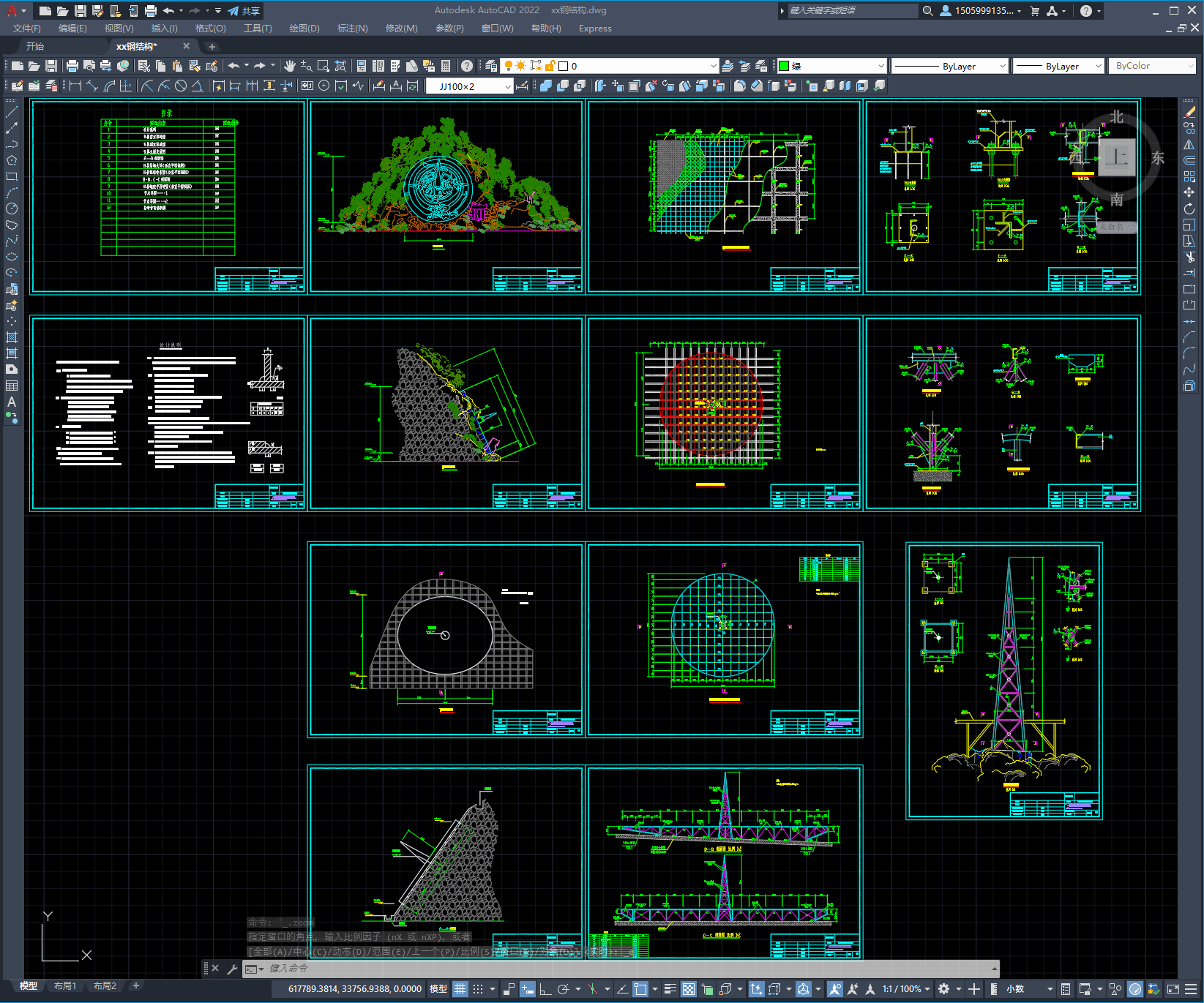

图纸13张，包括：设计说明、日晷前立面造型、日晷侧立面造型、日晷立面定位图、剖面图、日晷结构大样(垂直平面视图)、日晷预埋件布置(垂直平面视图)、B-B、C-C剖面图、日晷钢架平面布置(垂直平面视图)、节点详图、指针骨架结构图。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
