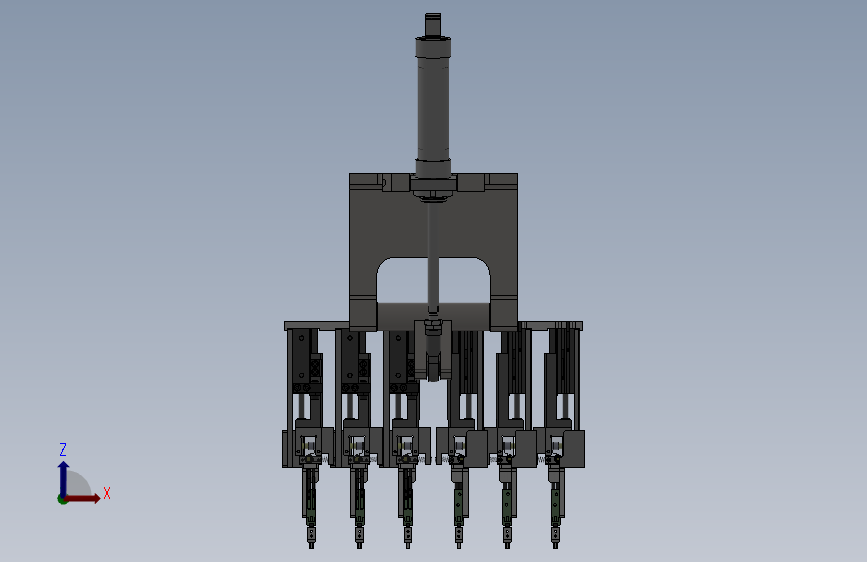

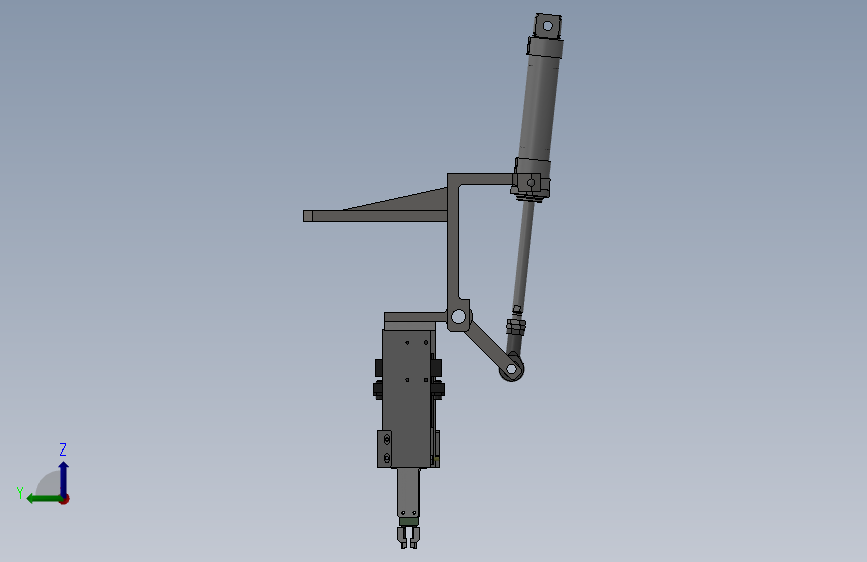

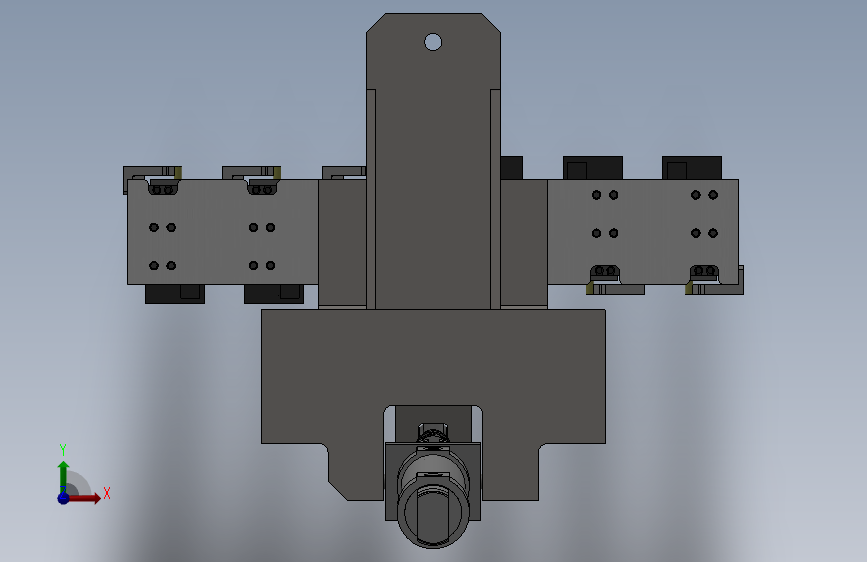

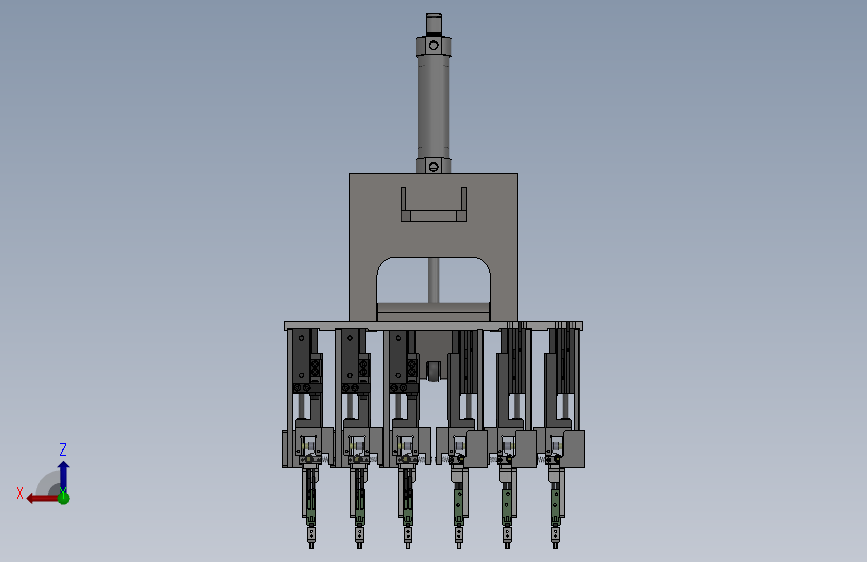

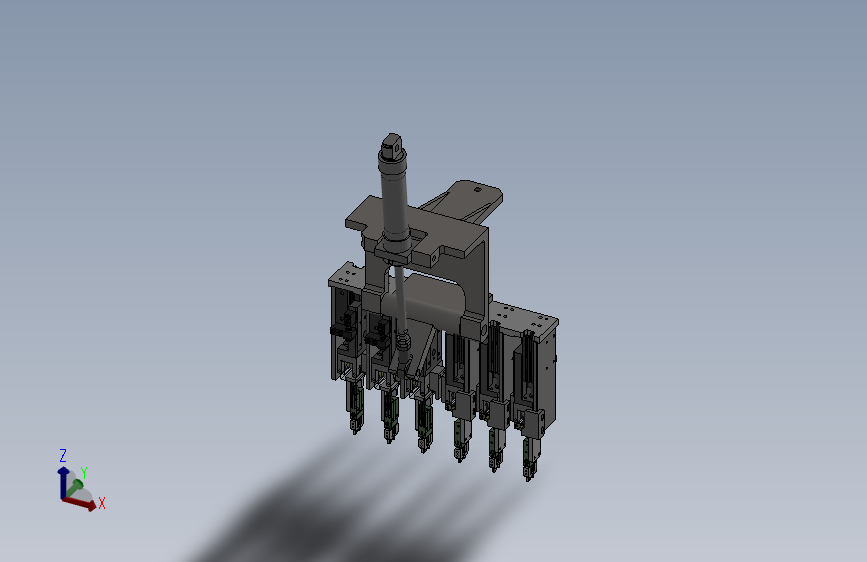

气动90度翻转6爪伸出平移联动机械手（ID:1606538）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17281910166649.zip | 5.99M |
| 2 | 195983DSNU-32-80-气缸.sldasm | 233.07K |
| 3 | 9261SGS-M10x125---0_0.sldasm | 132.87K |
| 4 | B684ZZ.SLDPRT | 127.70K |
| 5 | MPBZU6-8.SLDPRT | 131.79K |
| 6 | MXS12-30AS-M9B_0_0_.SLDASM | 146.29K |
| 7 | WR6-15.SLDPRT | 563.42K |
| 8 | X-MHZ2-6D-M9B_8_0_.SLDASM | 94.33K |
| 9 | X-_MHZ2-6D_Body0.sldprt | 76.74K |
| 10 | X-_MHZ2-6D_Finger0.sldprt | 43.23K |
| 11 | X-_MHZ2_D-M9B.sldprt | 40.16K |
| 12 | _195863WBN-32.SLDPRT | 64.96K |
| 13 | _195983DSNU-32-80-P---A----0-ZR.sldprt | 64.41K |
| 14 | _195983DSNU-32-80-P---A---00--0-KS.sldprt | 32.72K |
| 15 | _3753M30x1.5.sldprt | 36.79K |
| 16 | _9261SGS-M10x125---S_0_0_0.sldprt | 39.81K |
| 17 | _DIN-439-B-M10x1.25F.sldprt | 32.51K |
| 18 | _DIN-439-B-M10x1.25F_1.sldprt | 32.84K |
| 19 | _MXS-AS12-30AS_AOP-TM.sldprt | 38.86K |
| 20 | _MXS-AS12_AOP-BM.sldprt | 51.06K |
| 21 | _MXS12-300_BODY.sldprt | 83.25K |
| 22 | _MXS12-30AS0_ROD.sldprt | 77.00K |
| 23 | _MXS_D-M9B12.sldprt | 33.41K |
| 24 | 伸出平移联动爪.SLDASM | 1.01M |
| 25 | 光轴.SLDPRT | 42.43K |
| 26 | 卡簧STWS4.SLDPRT | 58.66K |
| 27 | 固定板.SLDPRT | 95.00K |
| 28 | 固定架体.SLDPRT | 189.00K |
| 29 | 夹具固定板.SLDPRT | 241.63K |
| 30 | 夹爪.SLDPRT | 144.10K |
| 31 | 导块.SLDPRT | 100.07K |
| 32 | 弹簧块.SLDPRT | 74.77K |
| 33 | 摆转架.SLDPRT | 107.20K |
| 34 | 气动90度翻转6爪伸出平移联动机械手.SLDASM | 1.48M |
| 35 | 气缸固定板.SLDPRT | 137.64K |
| 36 | 盖板.SLDPRT | 71.47K |
| 37 | 轨迹轴.SLDPRT | 80.86K |
| 38 | 轴固定座.SLDPRT | 184.12K |
| 39 | 轴承固定座.SLDPRT | 158.64K |
此图纸下载需要35金币
立即下载
发布者
风之韵
创作: 620
粉丝: 17
加入时间：2024-01-17
模型信息
图纸格式：sldasm,sldprt
文件大小：6.13M
所需金币：35
上传时间：2024-10-06 13:03:37
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
90度翻转
6爪
联动机械手
气动机械爪
取放料机械手
图纸简介

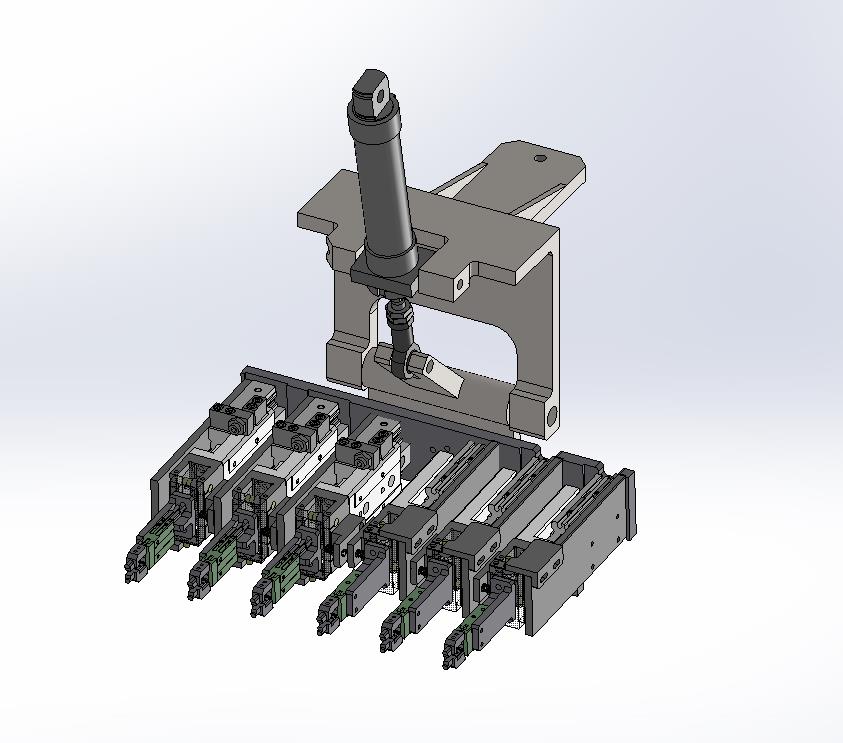

气动90度翻转6爪伸出平移联动机械手:

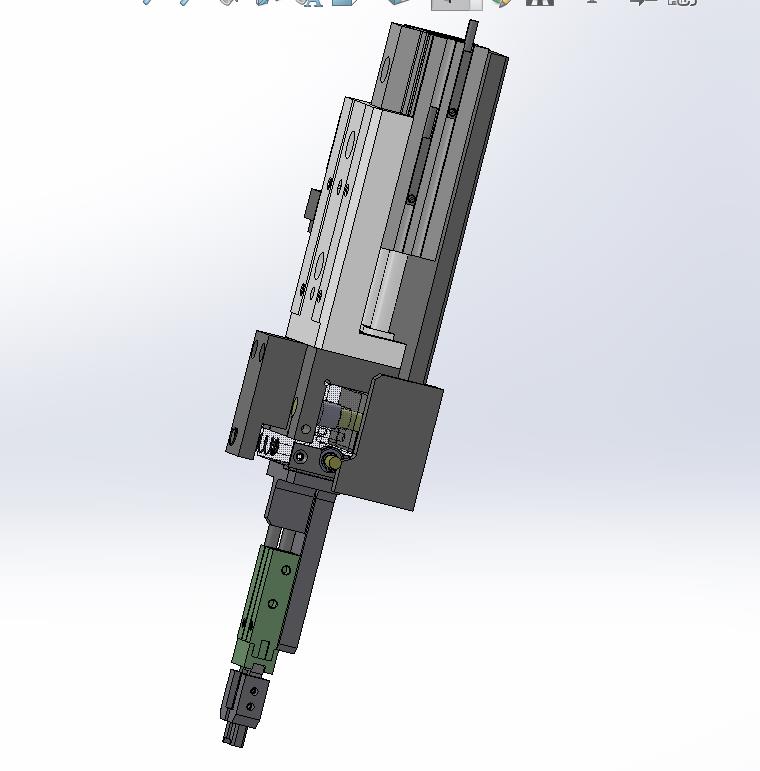

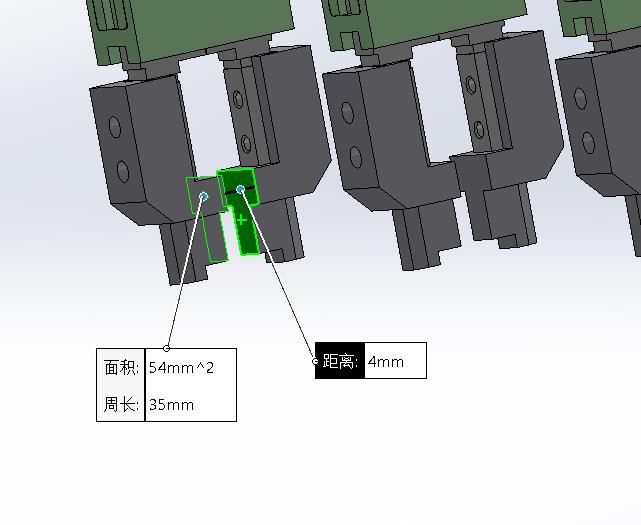

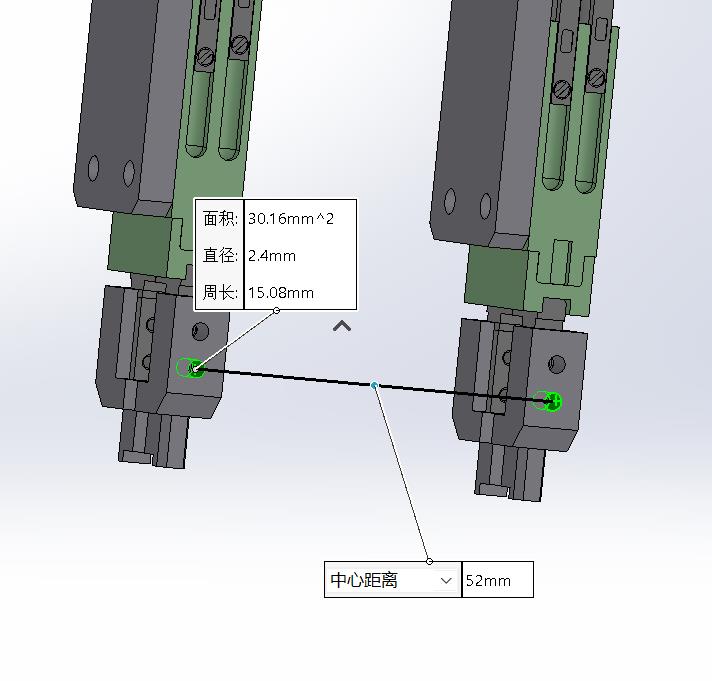

气缸驱动6个机械爪进行90翻转动作，夹爪可以实现伸出平移联动进行取放料。此机构使用与3C最小夹紧距离4mm行业多工位装配环节。两爪间距位52mm。
