CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面（ID:1613076）
![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/7b525af6-c252-424a-bb54-bad254463100原图(主)0.png)

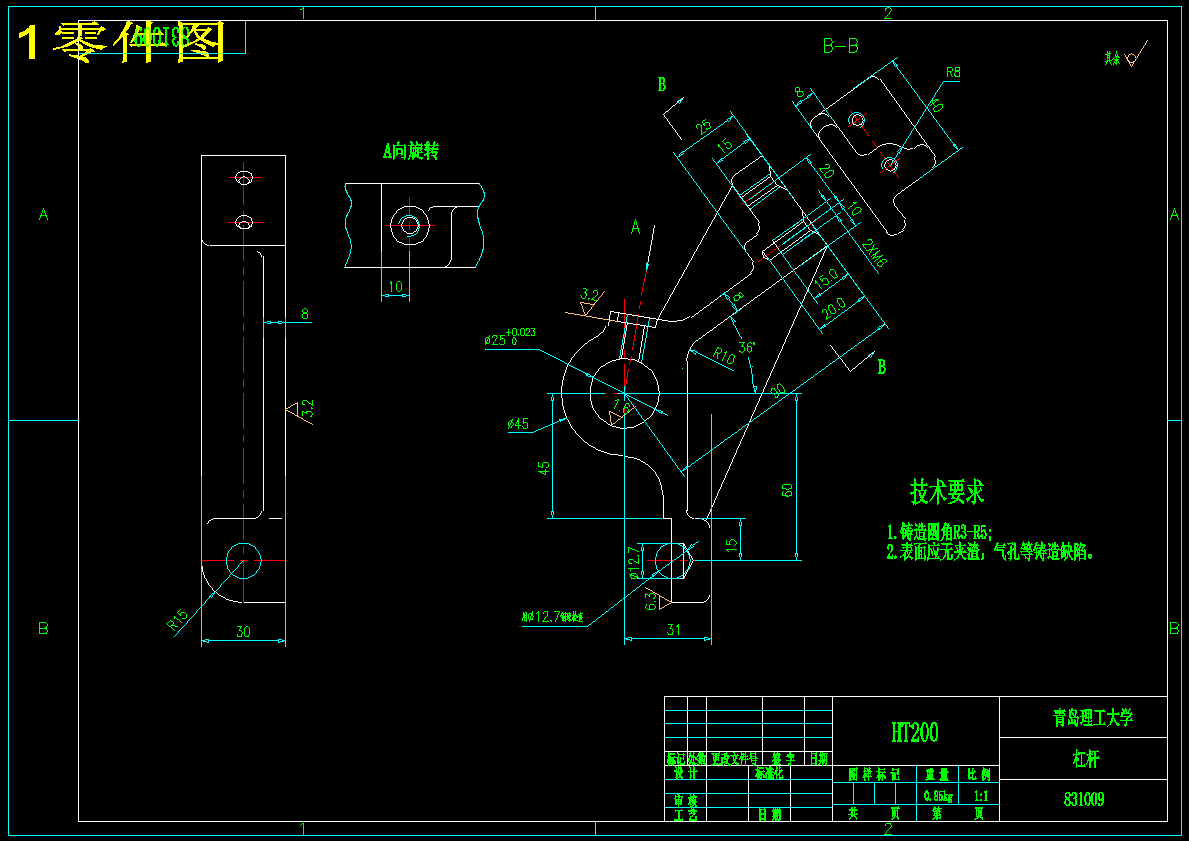

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/1零件图.png)

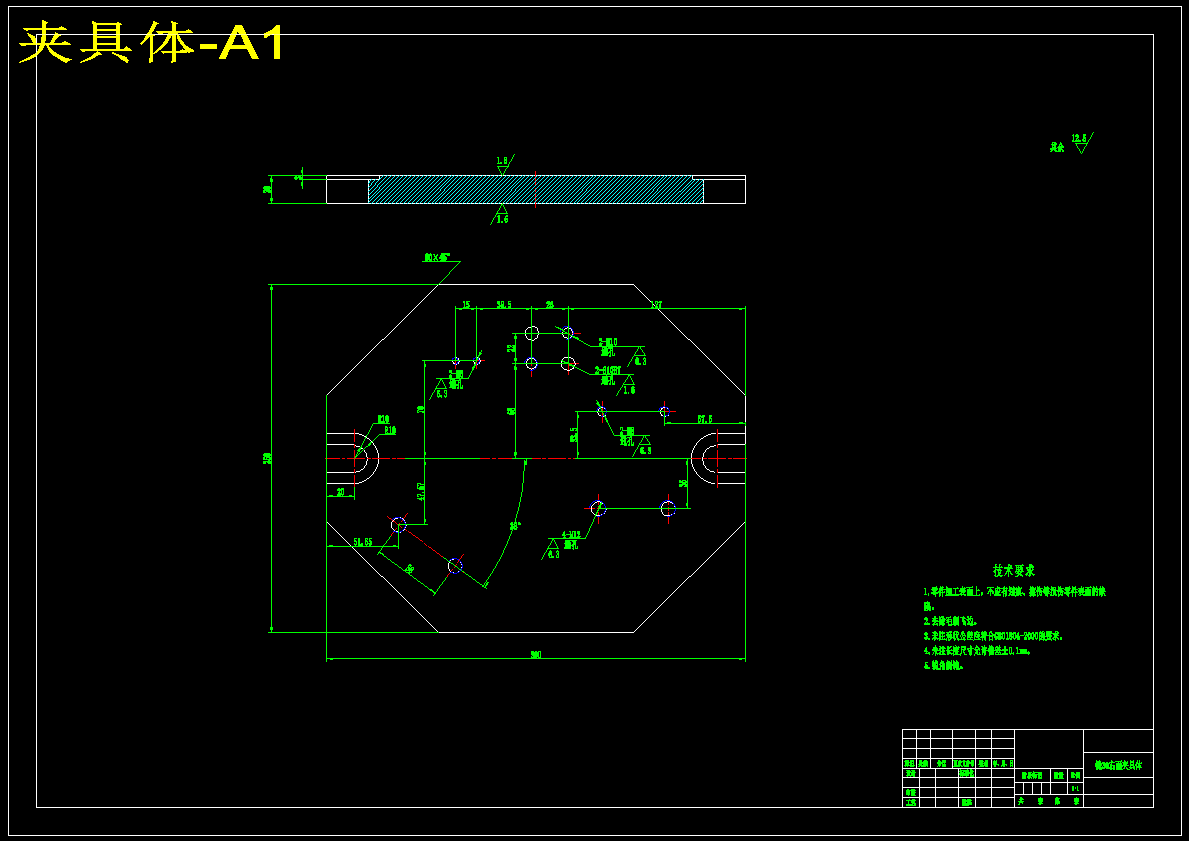

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/夹具体-A1.png)

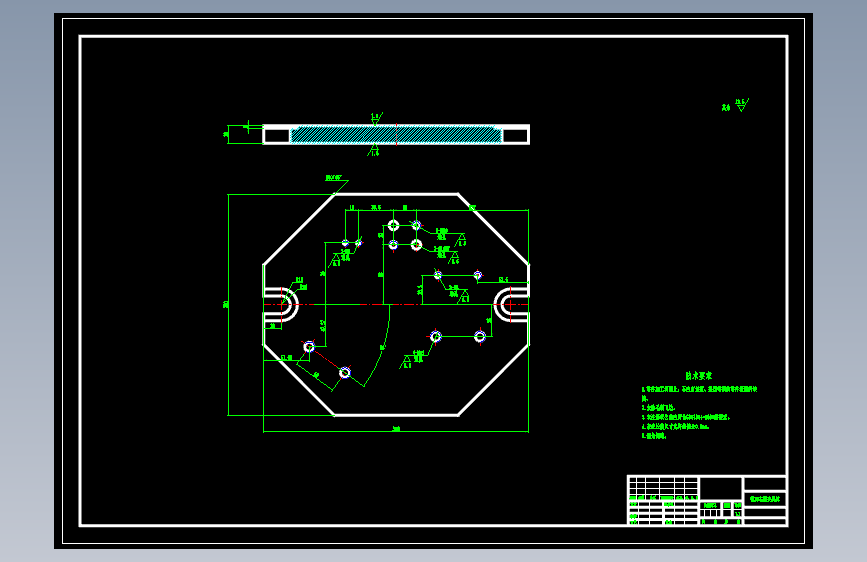

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/8227aafe-a0da-4d10-996e-e39527a167c8原图(主)0.png)

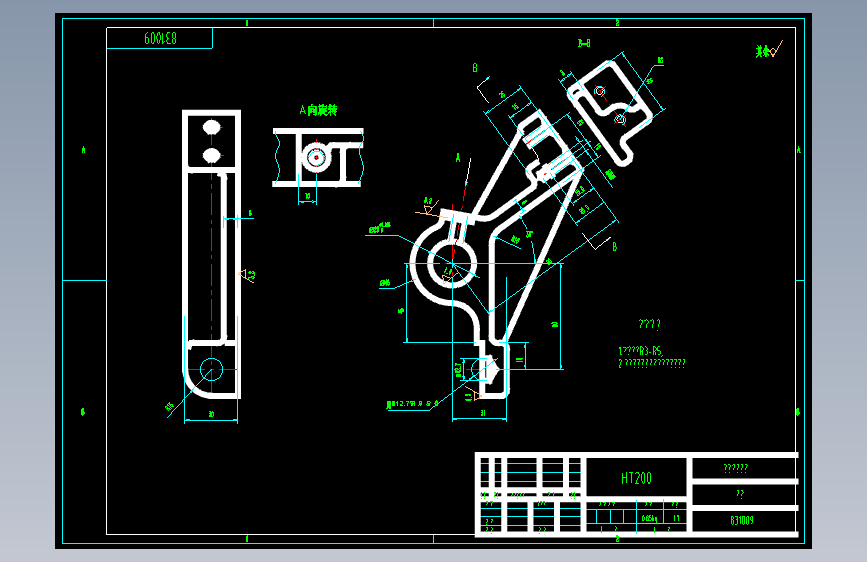

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/8ee91d9d-c5e8-4091-86e3-4721c37c6d82原图(主)0.png)

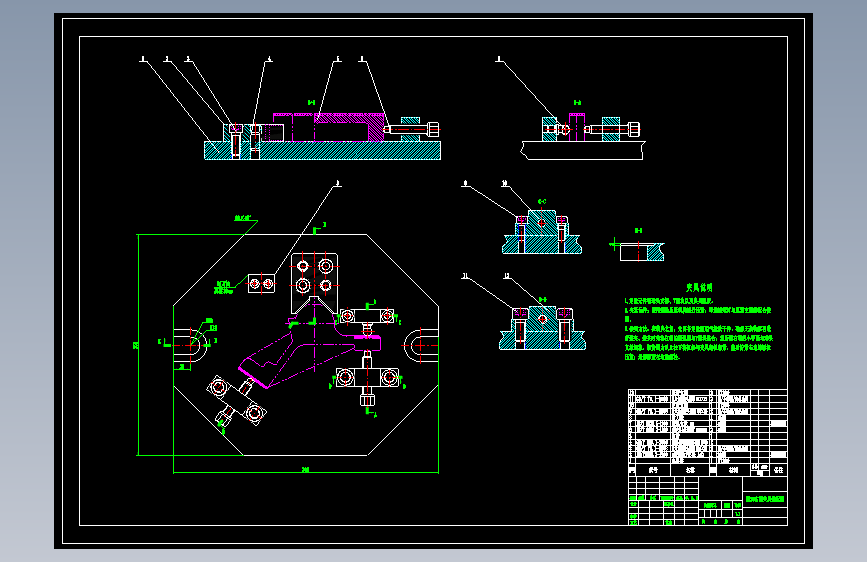

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/f1abeb81-92ff-4d70-92a9-918590fd949d原图(主)0.png)

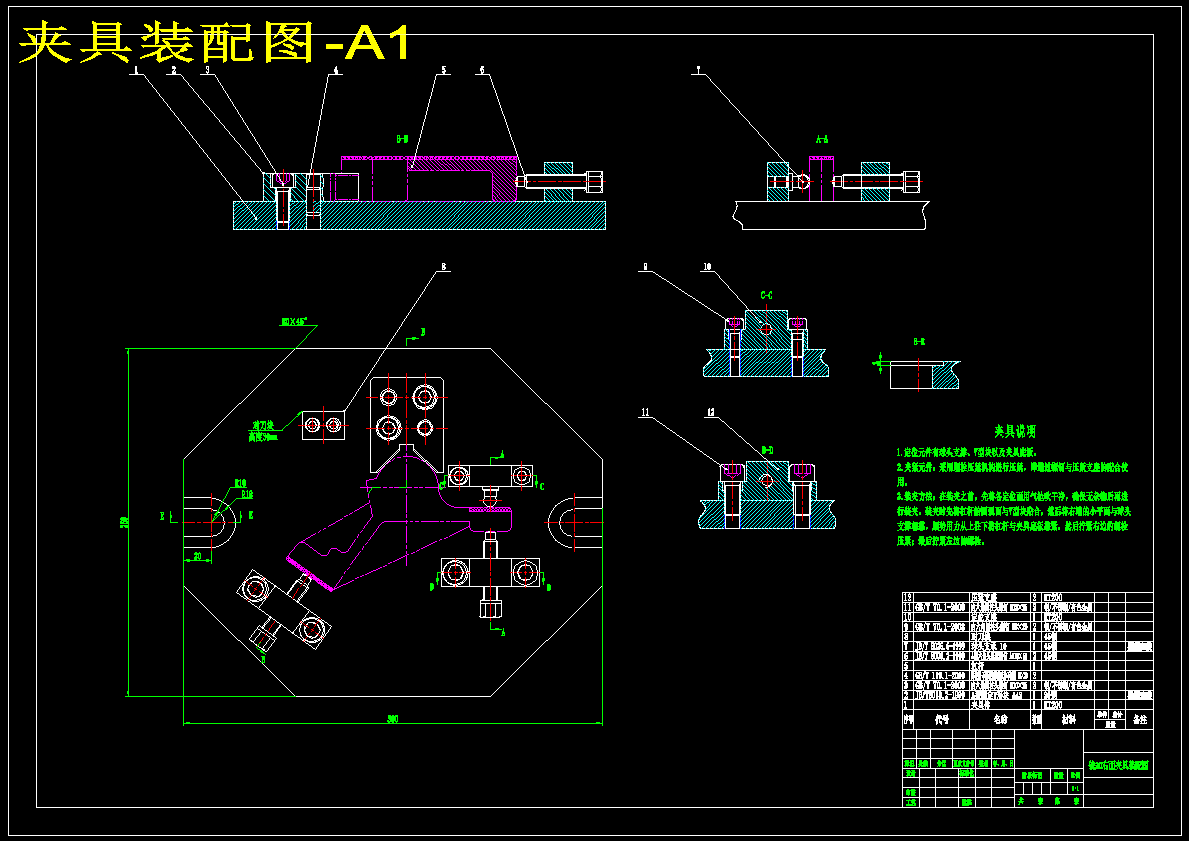

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/夹具装配图-A1.png)

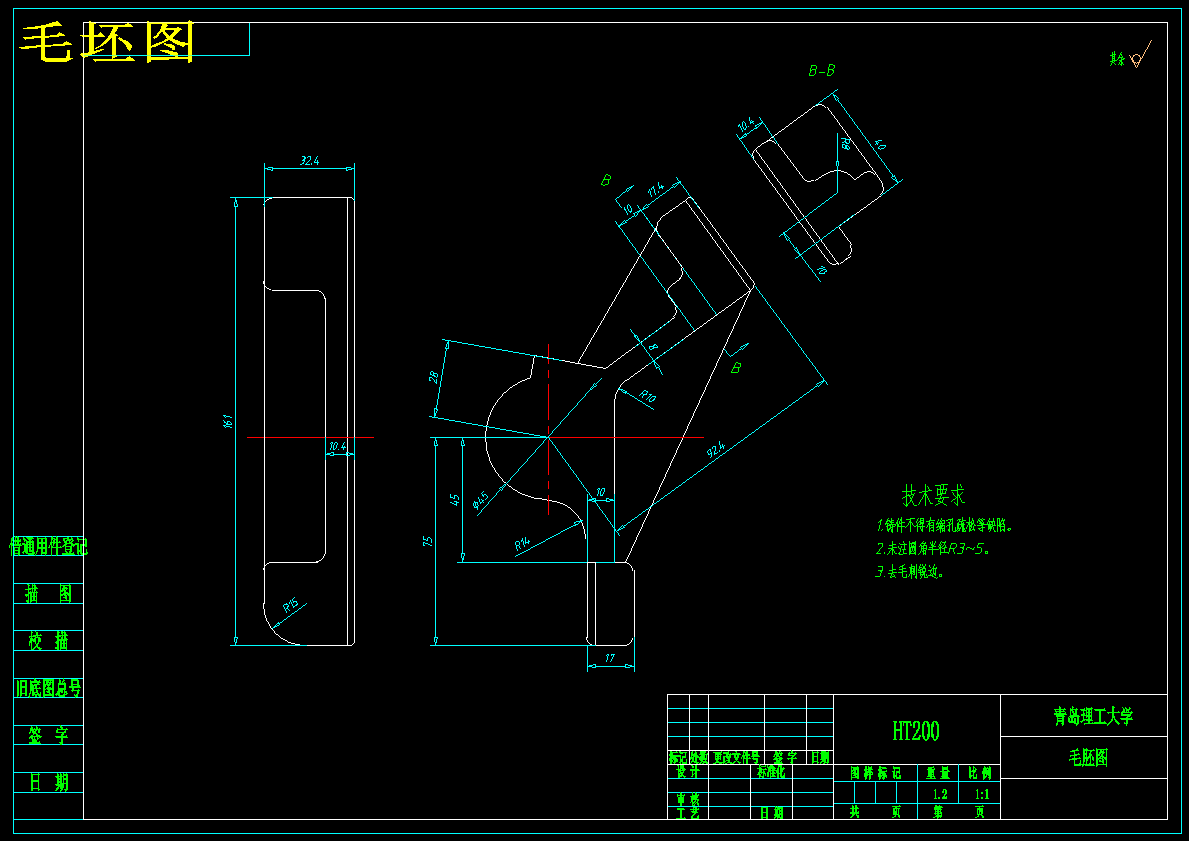

![CA6140车床杠杆[831009] 加工工艺和铣30右面夹具设计-即φ25mm孔下表面](https://html.lazystones.com/lazy/1613099/image/毛坯图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17285841133812.zip | 993.12K |
| 2 | 1零件图.dwg | 310.41K |
| 3 | 1零件图.png | 29.14K |
| 4 | 夹具体-A1.dwg | 303.10K |
| 5 | 夹具体-A1.png | 17.69K |
| 6 | 夹具装配图-A1.dwg | 461.78K |
| 7 | 夹具装配图-A1.png | 36.08K |
| 8 | 工序卡片6张.doc | 2.79M |
| 9 | 工艺过程卡.doc | 40.00K |
| 10 | 毛坯图.dwg | 345.40K |
| 11 | 毛坯图.png | 22.46K |
| 12 | 设计说明书【参考用，夹具计算需要自己做】.doc | 888.50K |
此图纸下载需要90金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 651
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1016.96KB
所需金币：90
上传时间：2024-10-11 02:15:13
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
版权说明
