CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]（ID:1613204）
![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/3b15cad6-dfa2-4a8e-9dc5-f8d7d73e8eae原图(主)0.png)

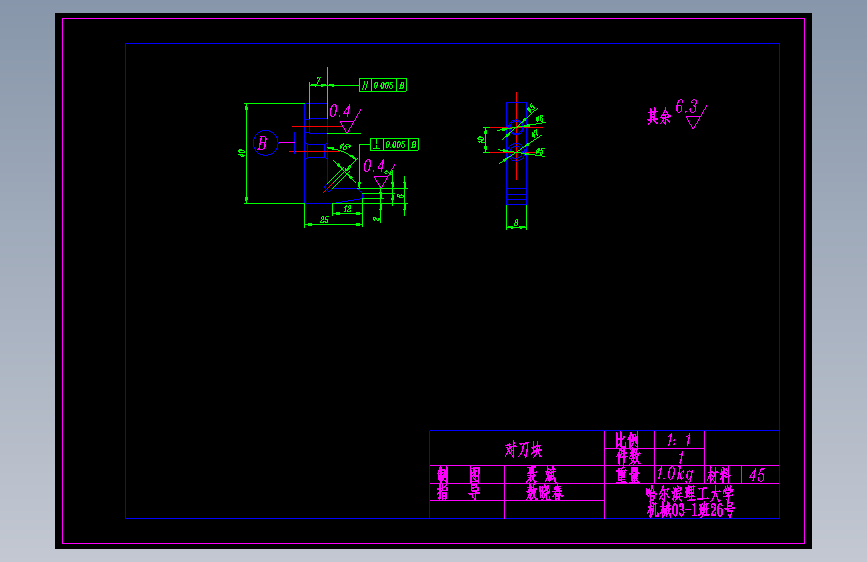

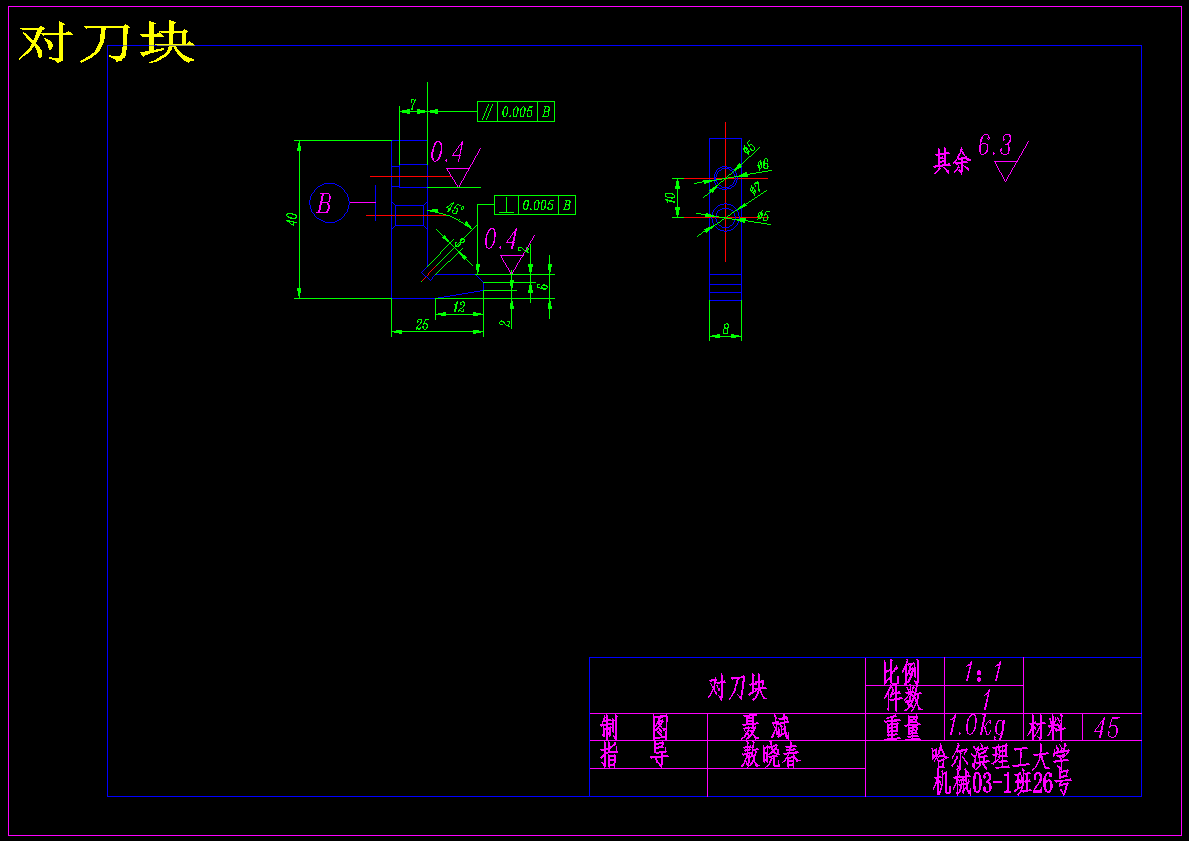

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/对刀块.png)

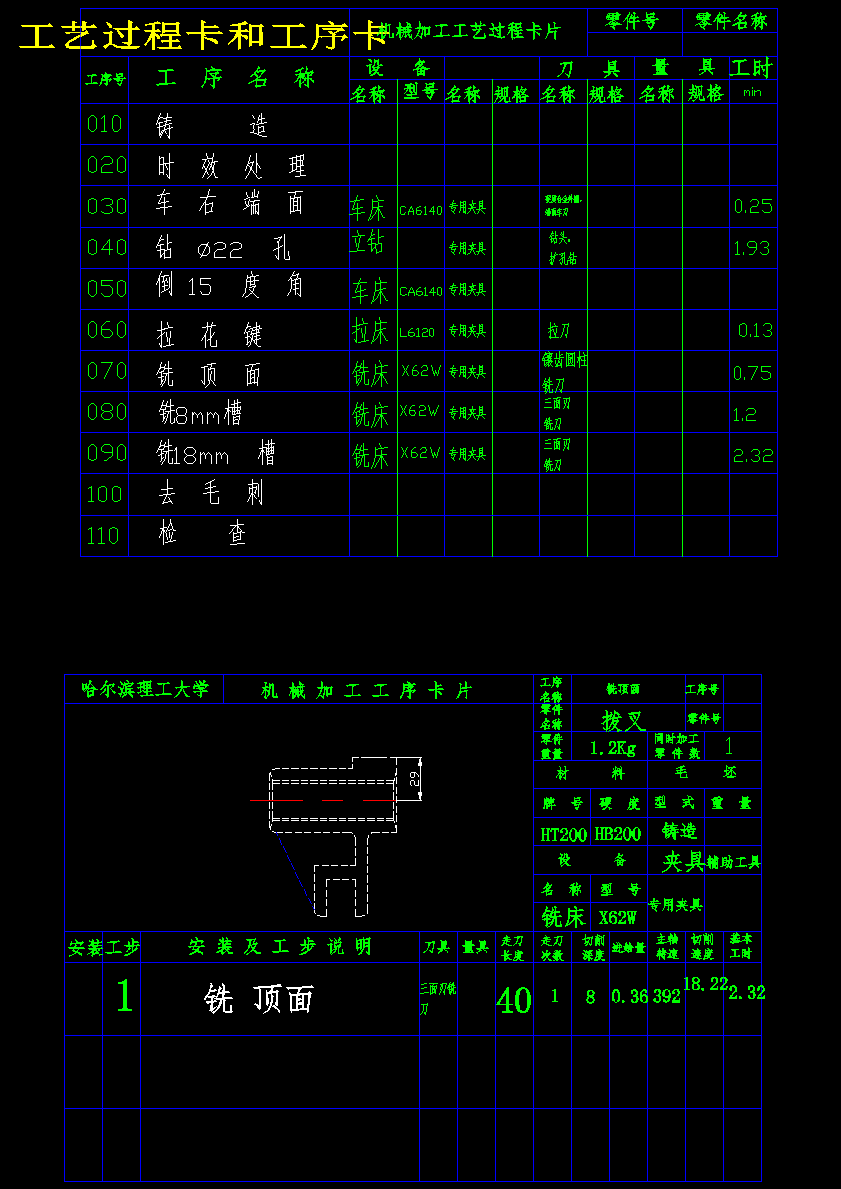

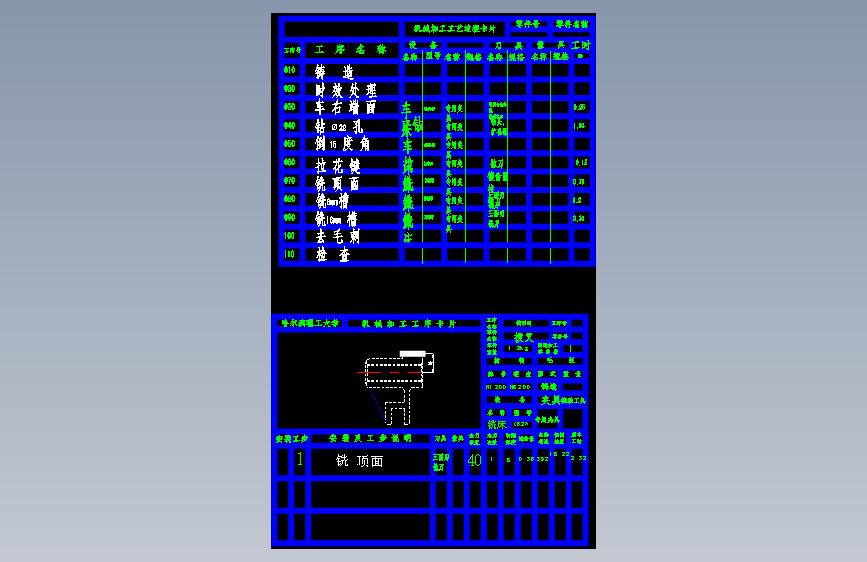

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/工艺过程卡和工序卡.png)

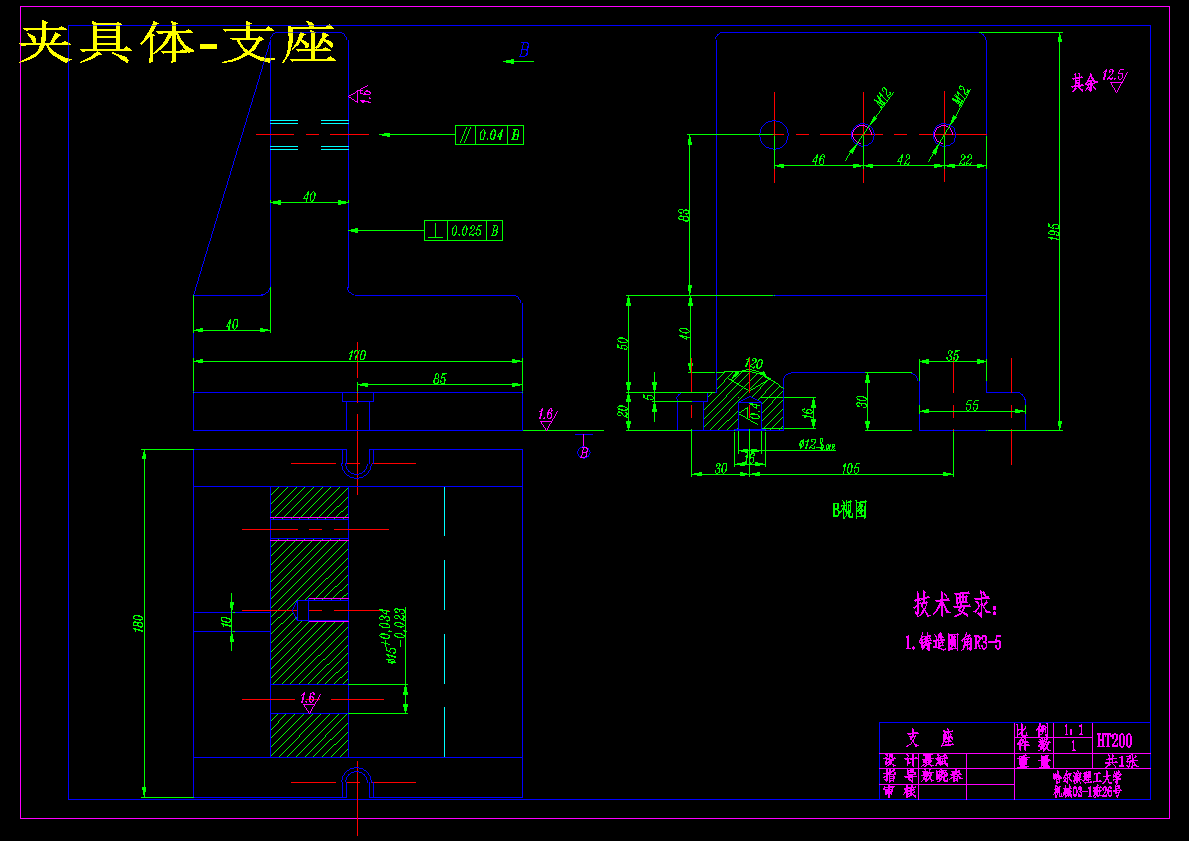

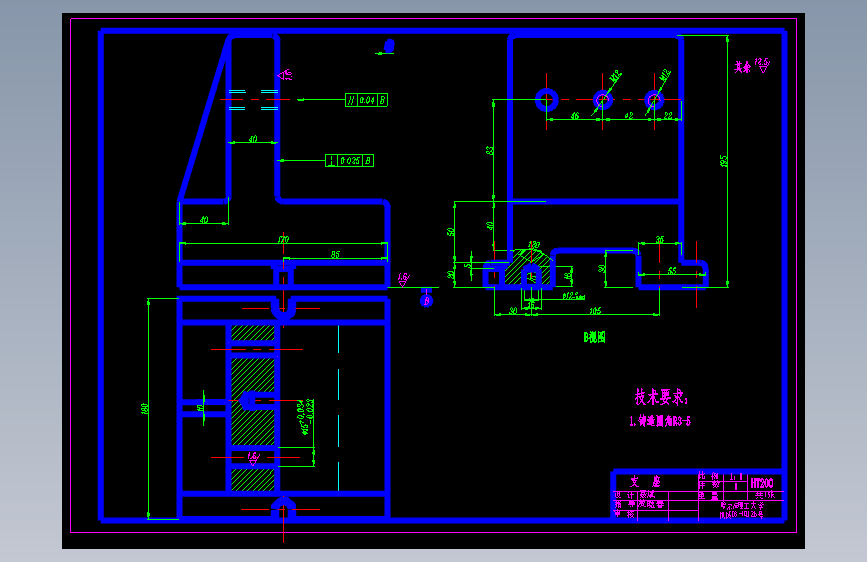

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/夹具体-支座.png)

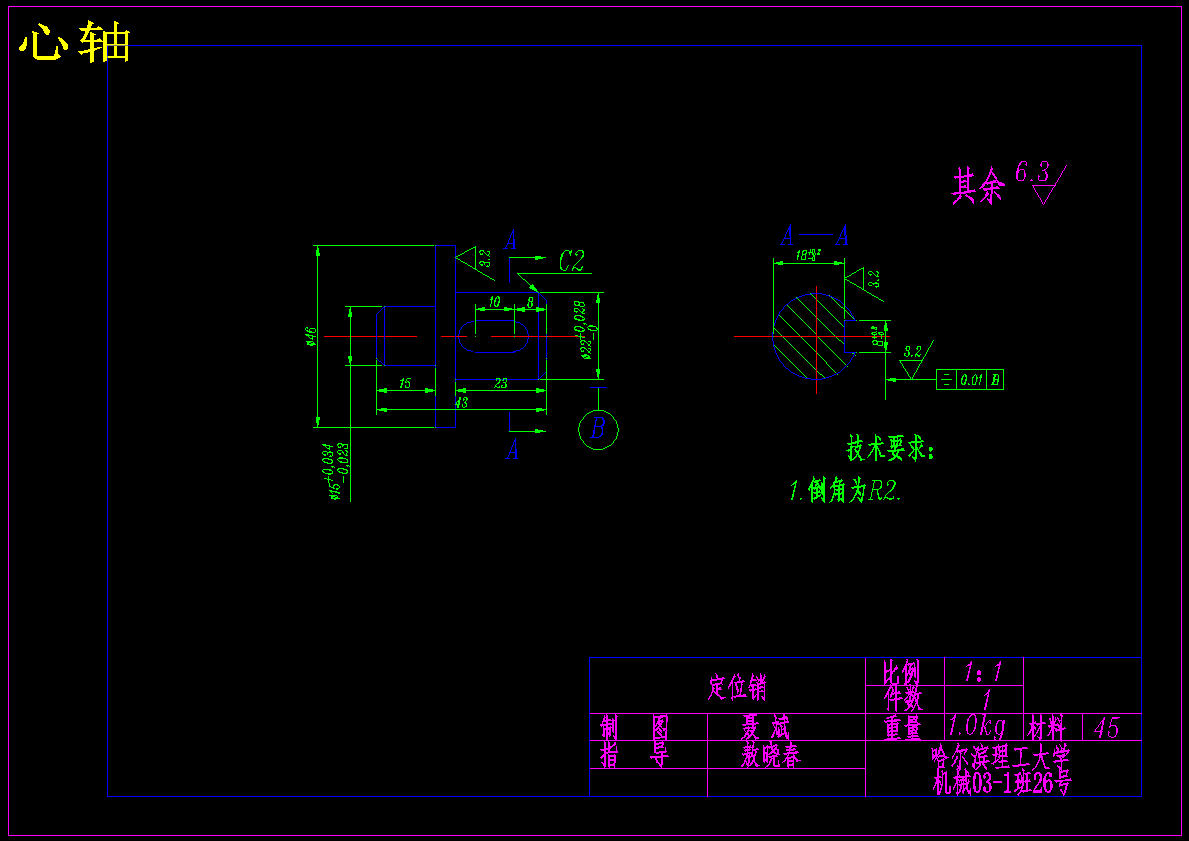

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/心轴.png)

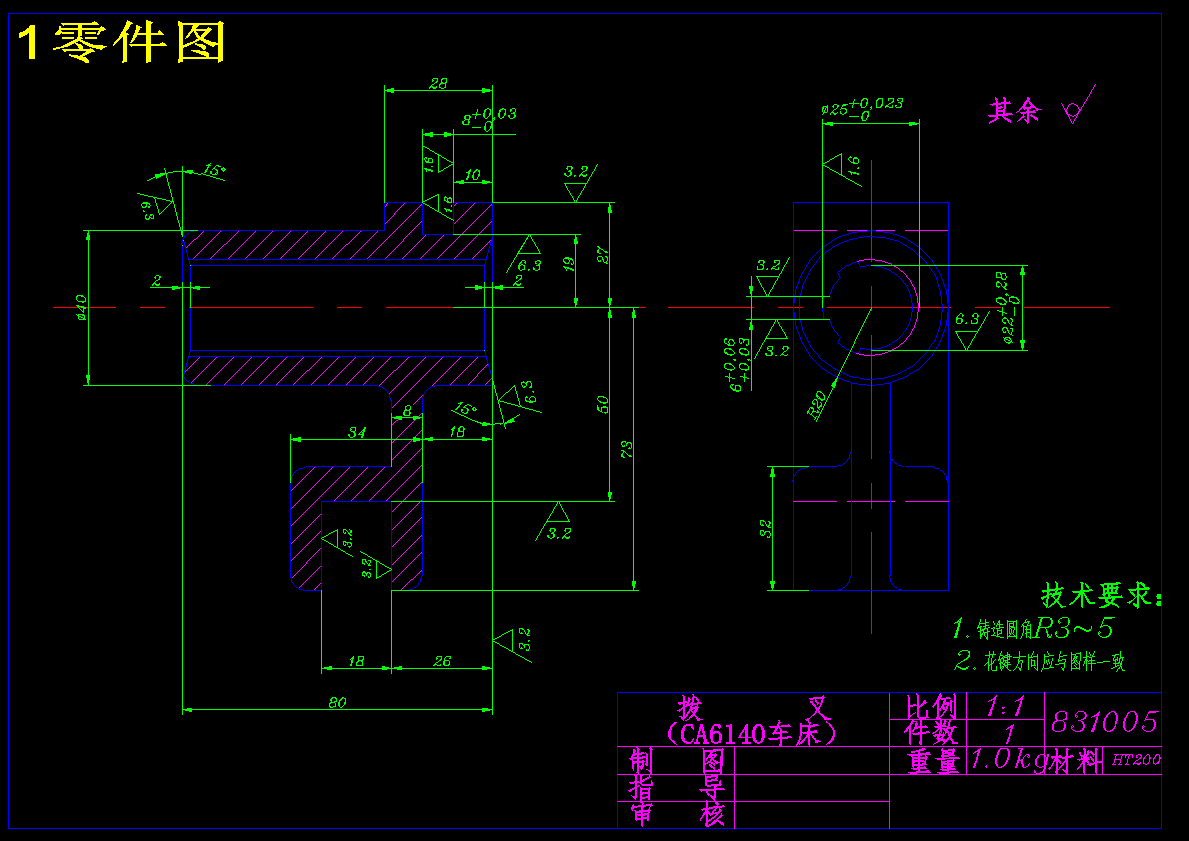

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/1零件图.png)

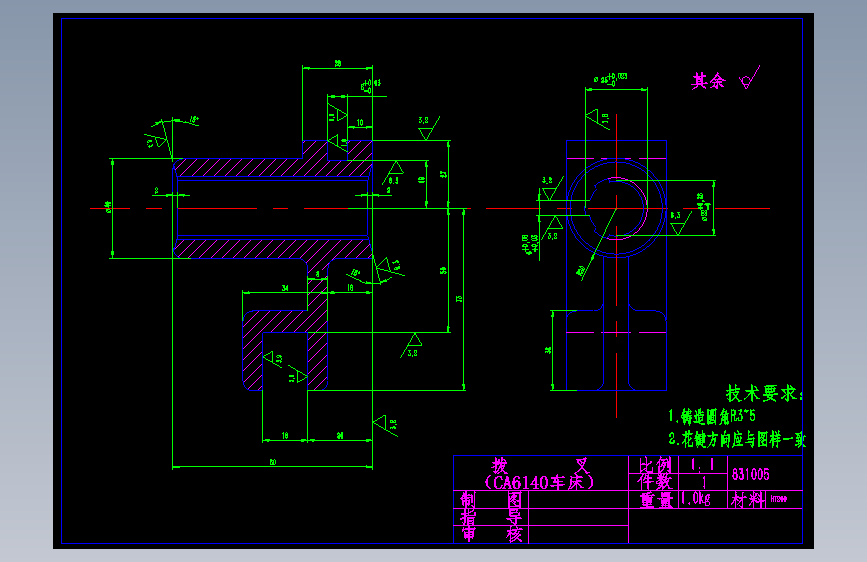

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/5e52263f-02f2-41c1-8a65-0bf4c72d8b9a原图(主)0.png)
![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/6564e8a1-b258-40fe-b8df-205e1d6915bb原图(主)0.png)
![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/e9454c98-c727-4ffd-979a-d6ae1b67737a原图(主)0.png)
![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/fb27e0fd-2dad-4d4f-933a-abd2bb54ac59原图(主)0.png)

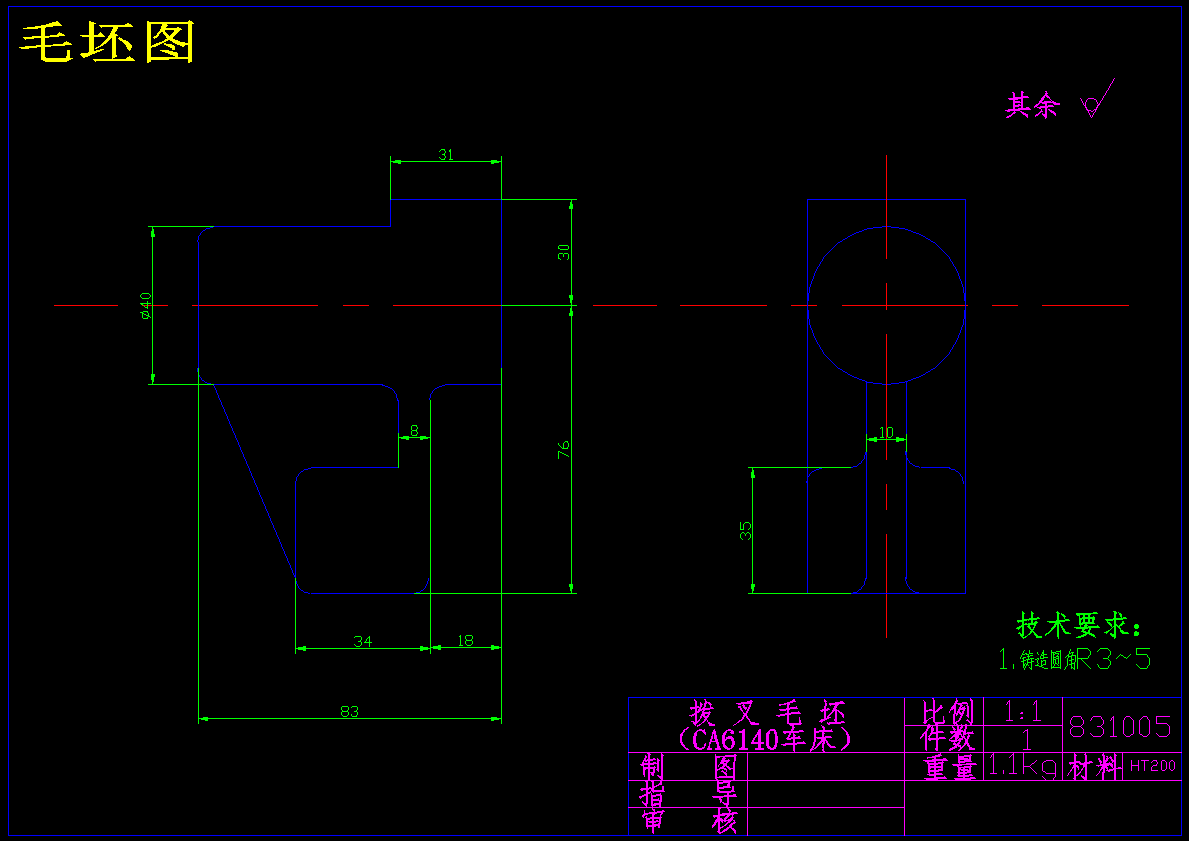

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/毛坯图.png)

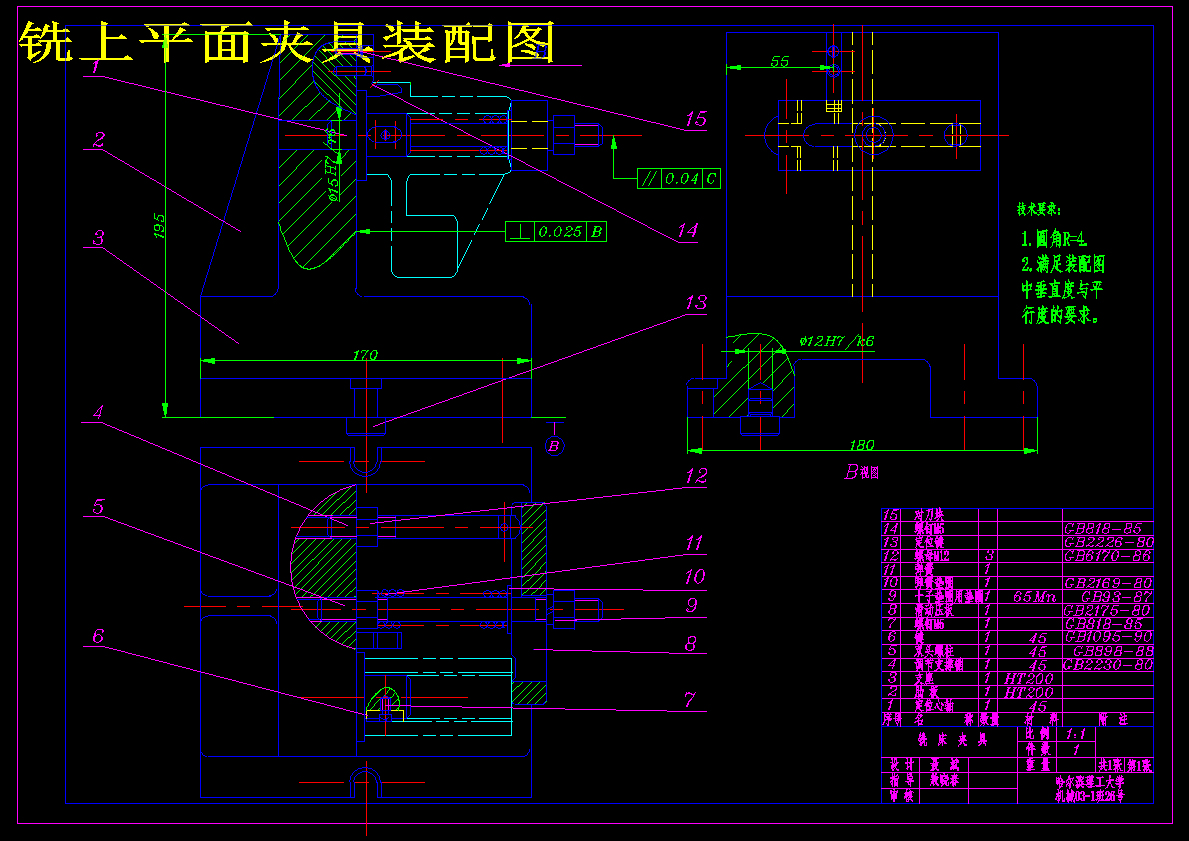

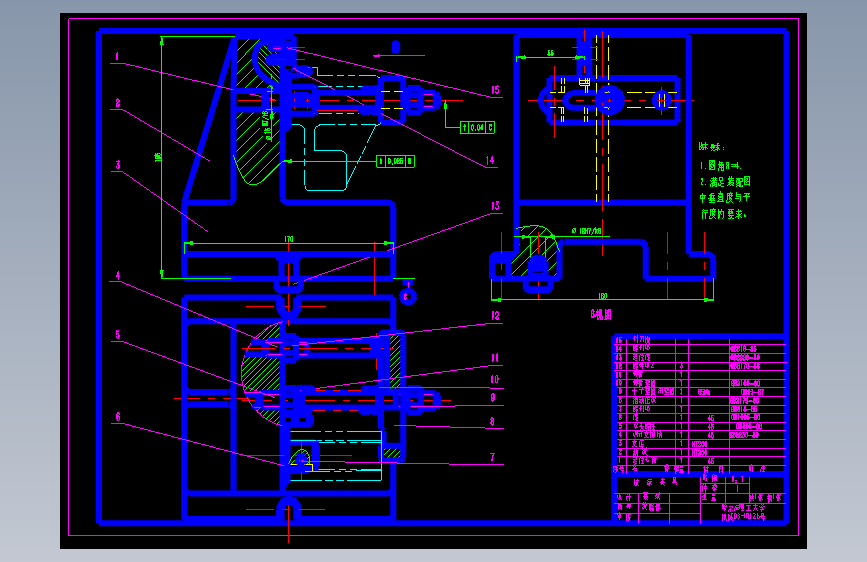

![CA6140车床拨叉[831005] 加工工艺及铣40×28上平面夹具设计[版本2]](https://html.lazystones.com/lazy/1613227/image/铣上平面夹具装配图.png)
