CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]（ID:1613210）

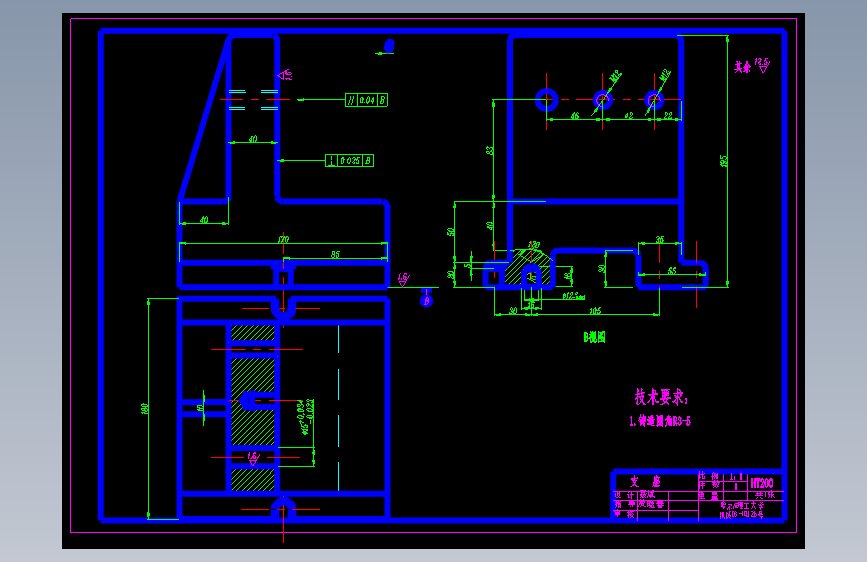

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/29d38c44-a743-42c9-a75a-a4afdca72e72原图(主)0.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/对刀块.png)

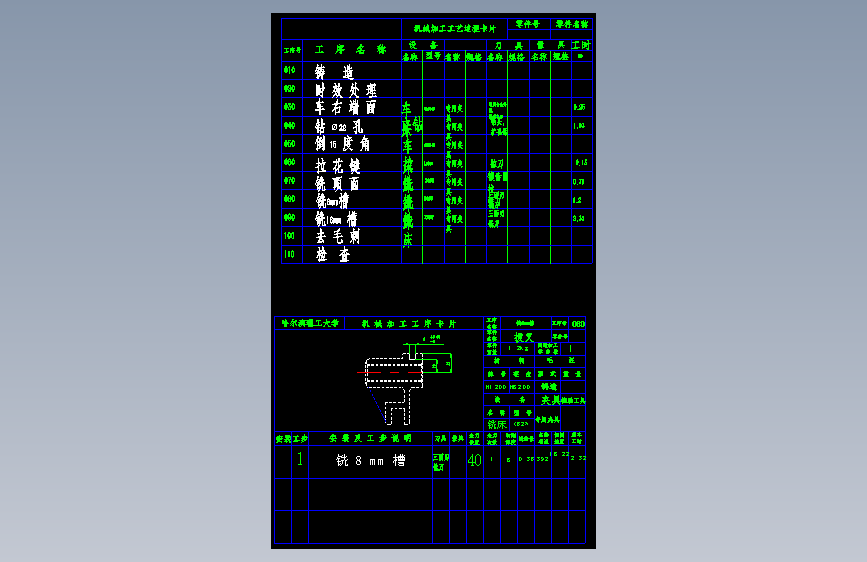

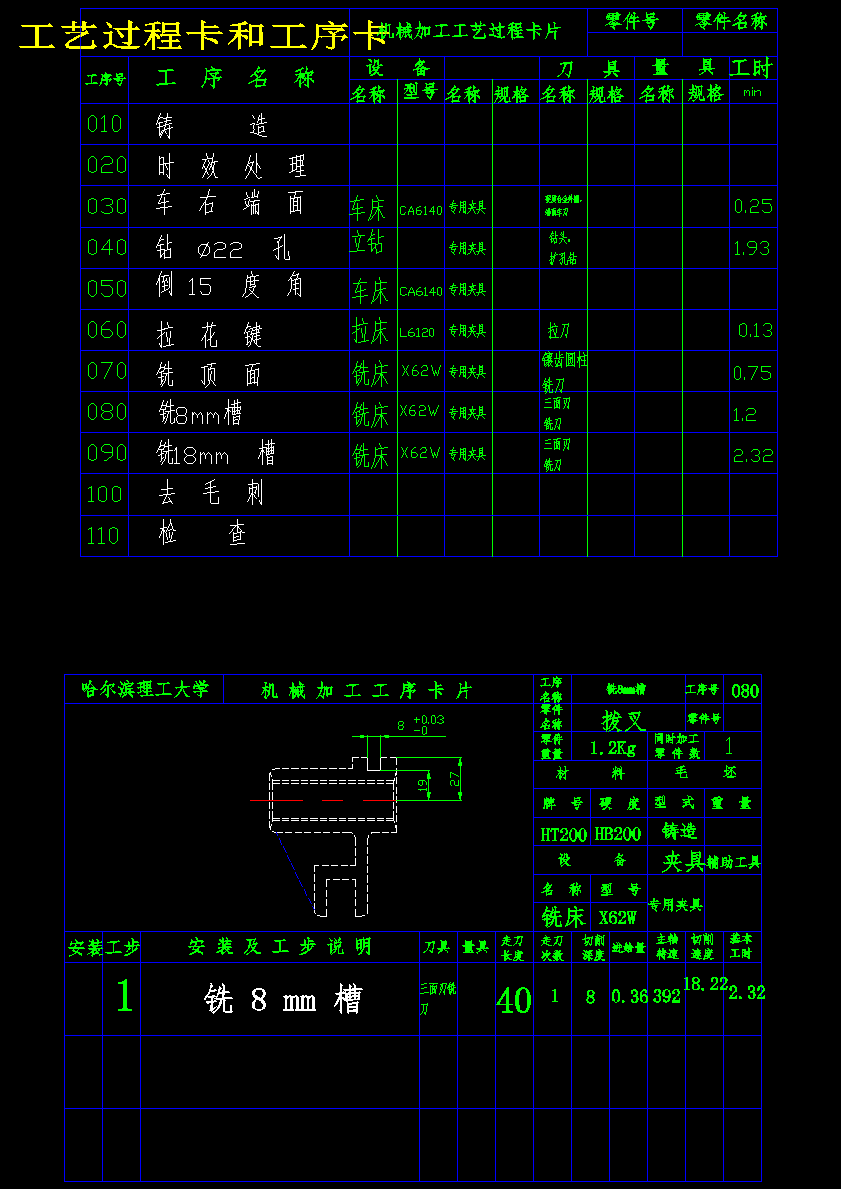

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/工艺过程卡和工序卡.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/夹具体-支座.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/心轴.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/1零件图.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/5b136bd3-b6d9-4ea2-88dd-728fc869b7e9原图(主)0.png)

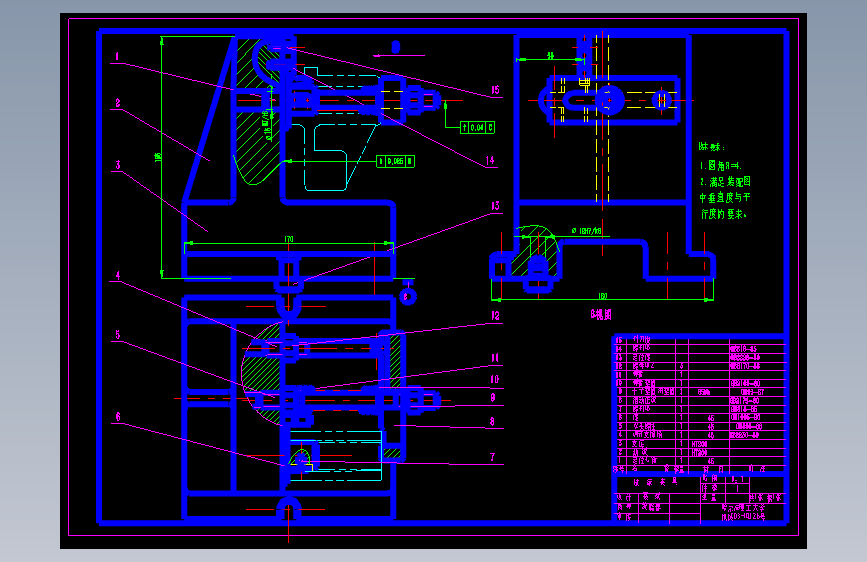

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/c0ef47f6-853e-4a56-bf3f-5af82a71968c原图(主)0.png)

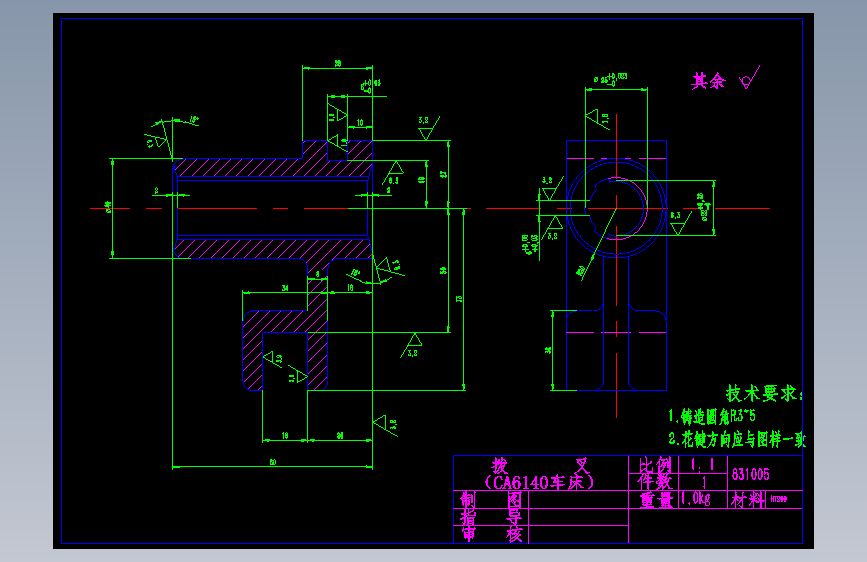

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/eba8bb04-3113-4079-9eb0-41b9b6a94b36原图(主)0.png)

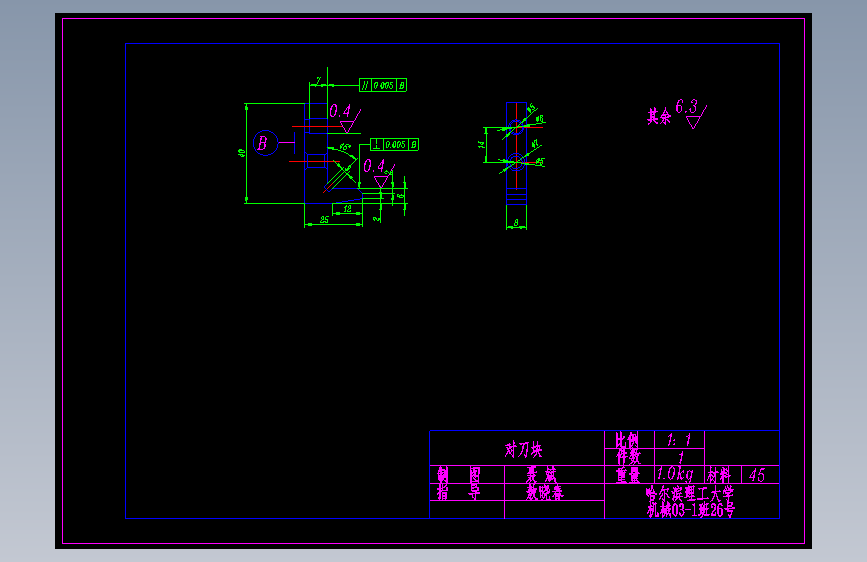

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/f5fb3bb5-1a07-4c06-8f03-7c42eab32917原图(主)0.png)

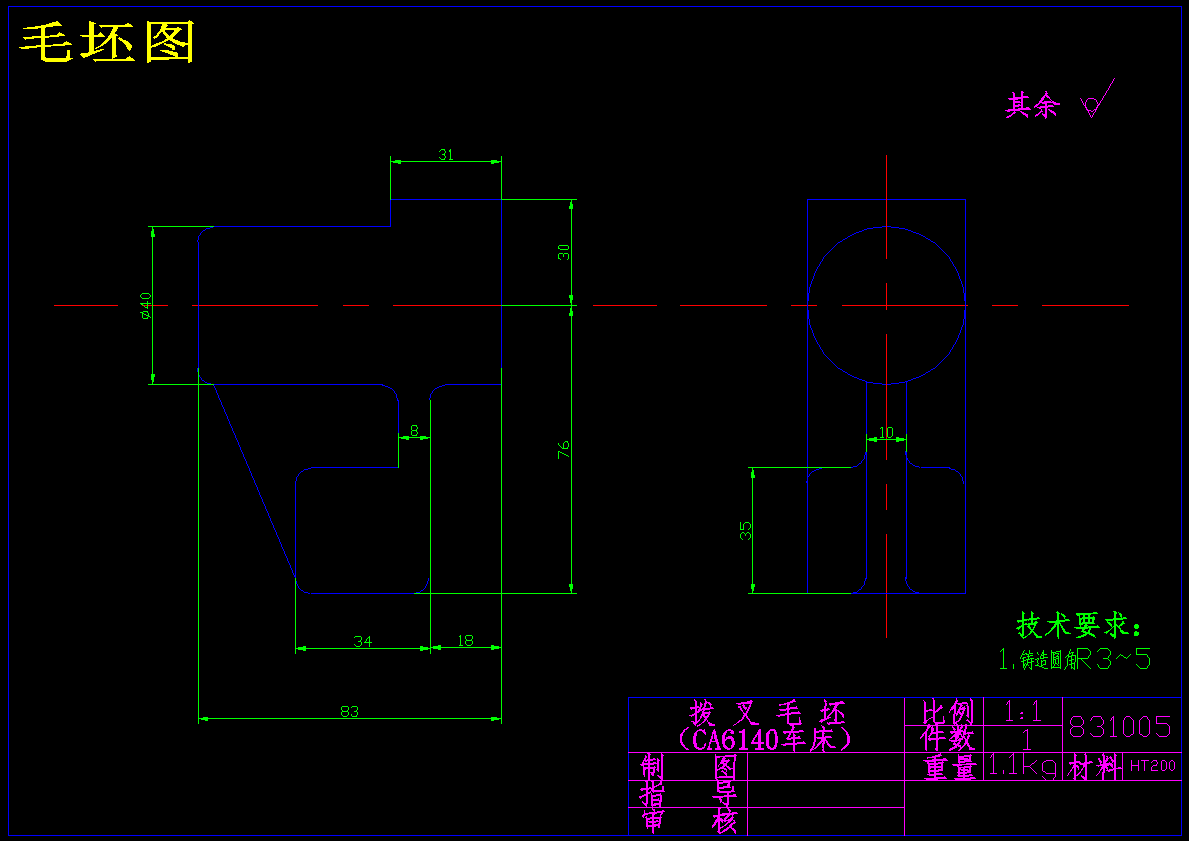

![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/毛坯图.png)
![CA6140车床拨叉[831005] 加工工艺及铣8槽夹具设计[版本2]](https://html.lazystones.com/lazy/1613233/image/铣8槽夹具装配图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17285843817879.zip | 456.17K |

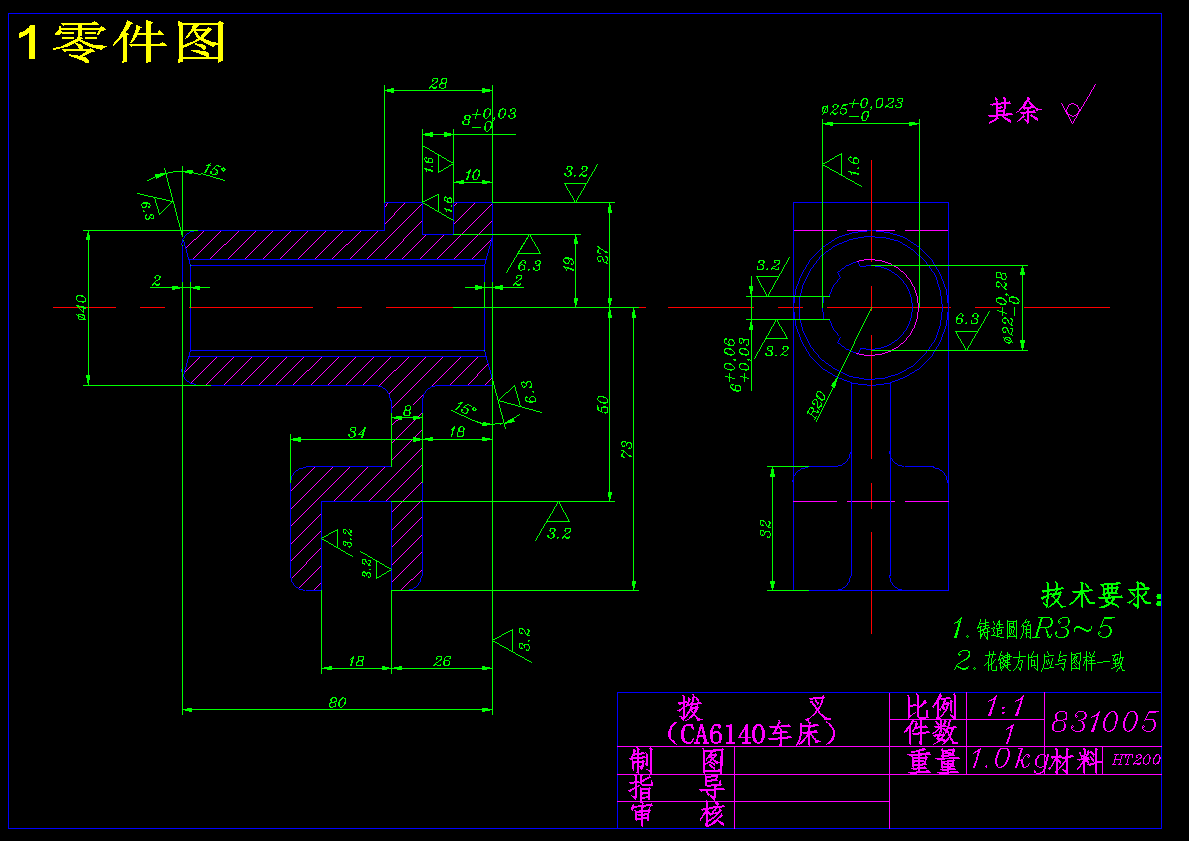

| 2 | 1零件图.dwg | 294.81K |
| 3 | 1零件图.png | 25.95K |

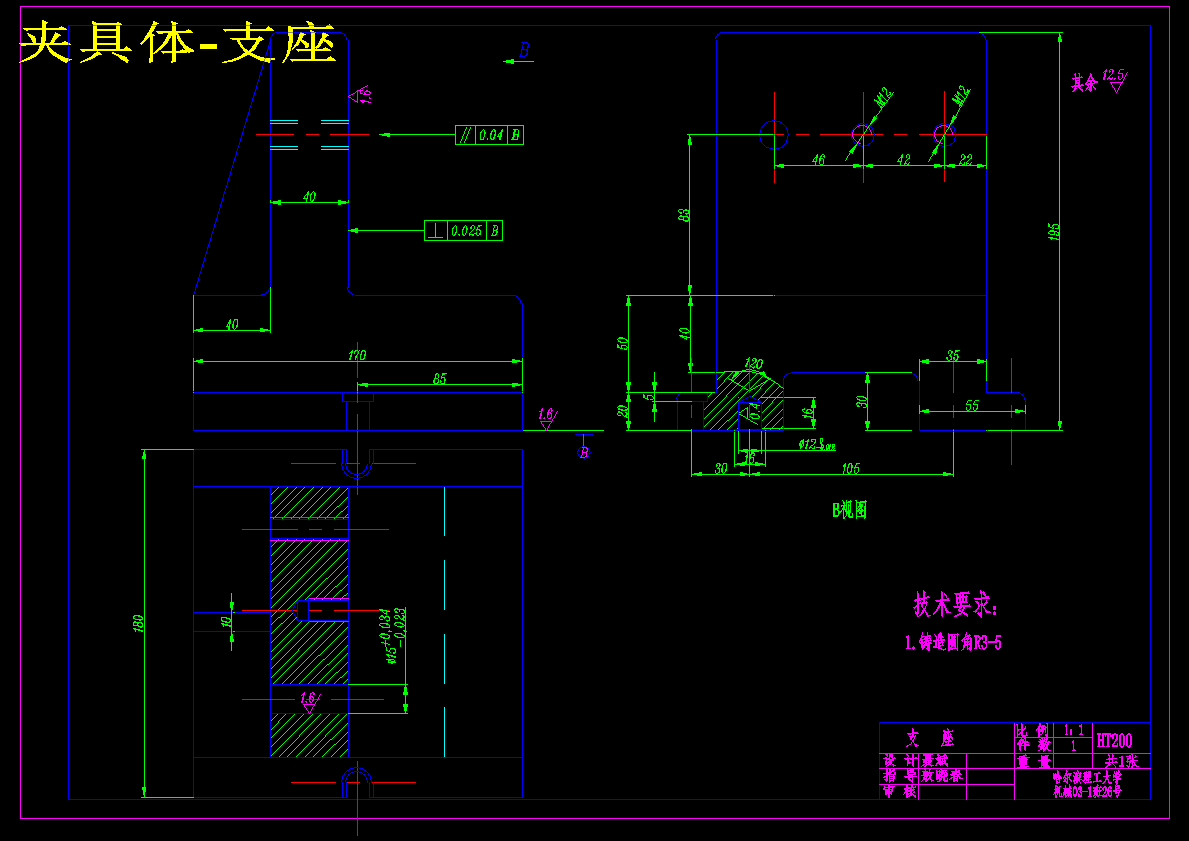

| 4 | 夹具体-支座.dwg | 302.94K |
| 5 | 夹具体-支座.png | 19.98K |

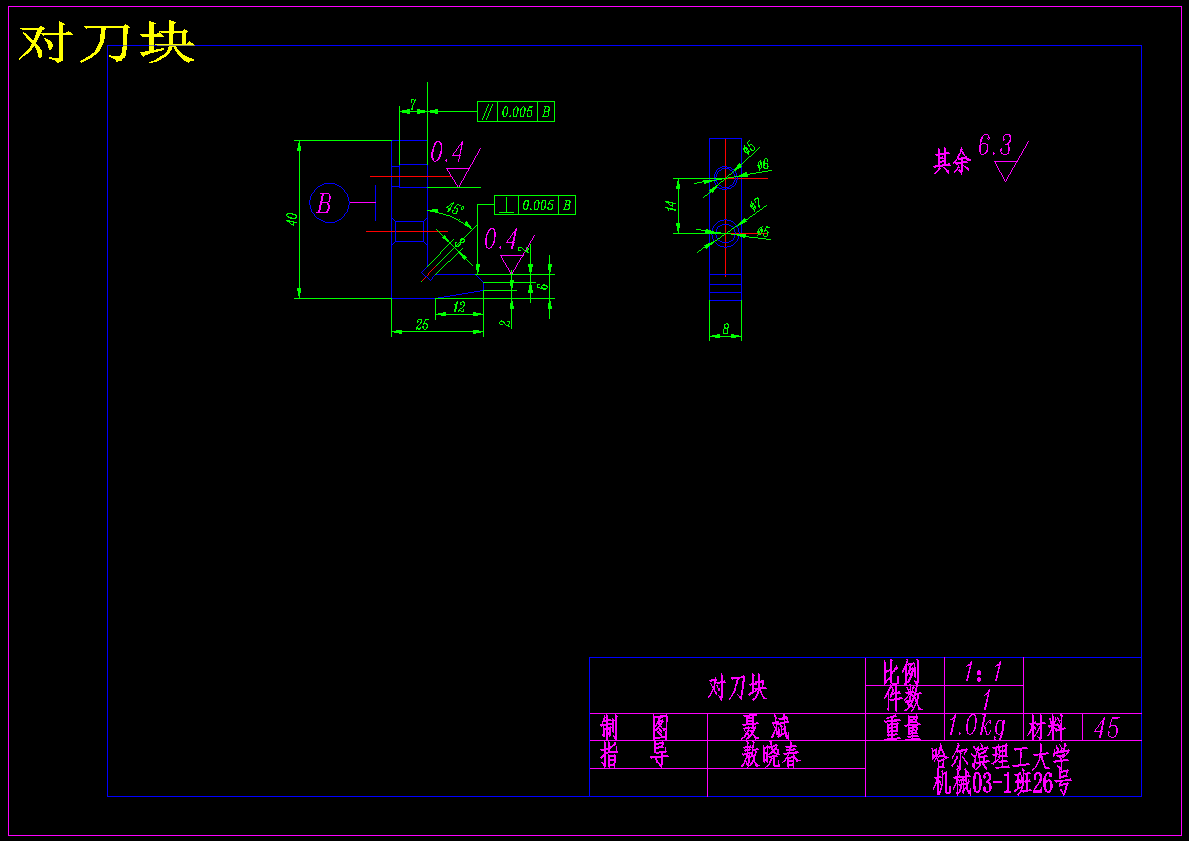

| 6 | 对刀块.dwg | 286.87K |
| 7 | 对刀块.png | 15.42K |
| 8 | 工艺过程卡和工序卡.dwg | 286.84K |
| 9 | 工艺过程卡和工序卡.png | 32.63K |

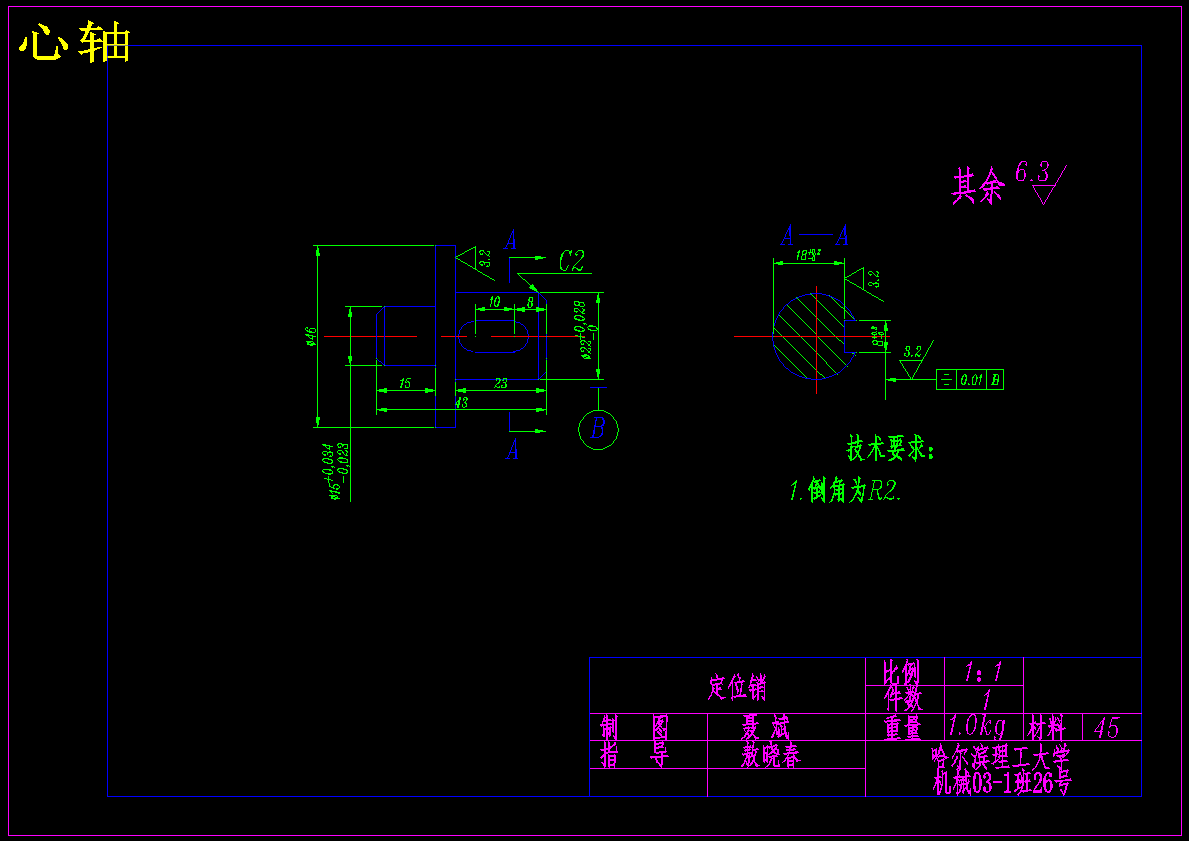

| 10 | 心轴.dwg | 285.18K |
| 11 | 心轴.png | 16.99K |
| 12 | 毛坯图.dwg | 282.96K |
| 13 | 毛坯图.png | 14.63K |
| 14 | 说明书.doc | 166.72K |

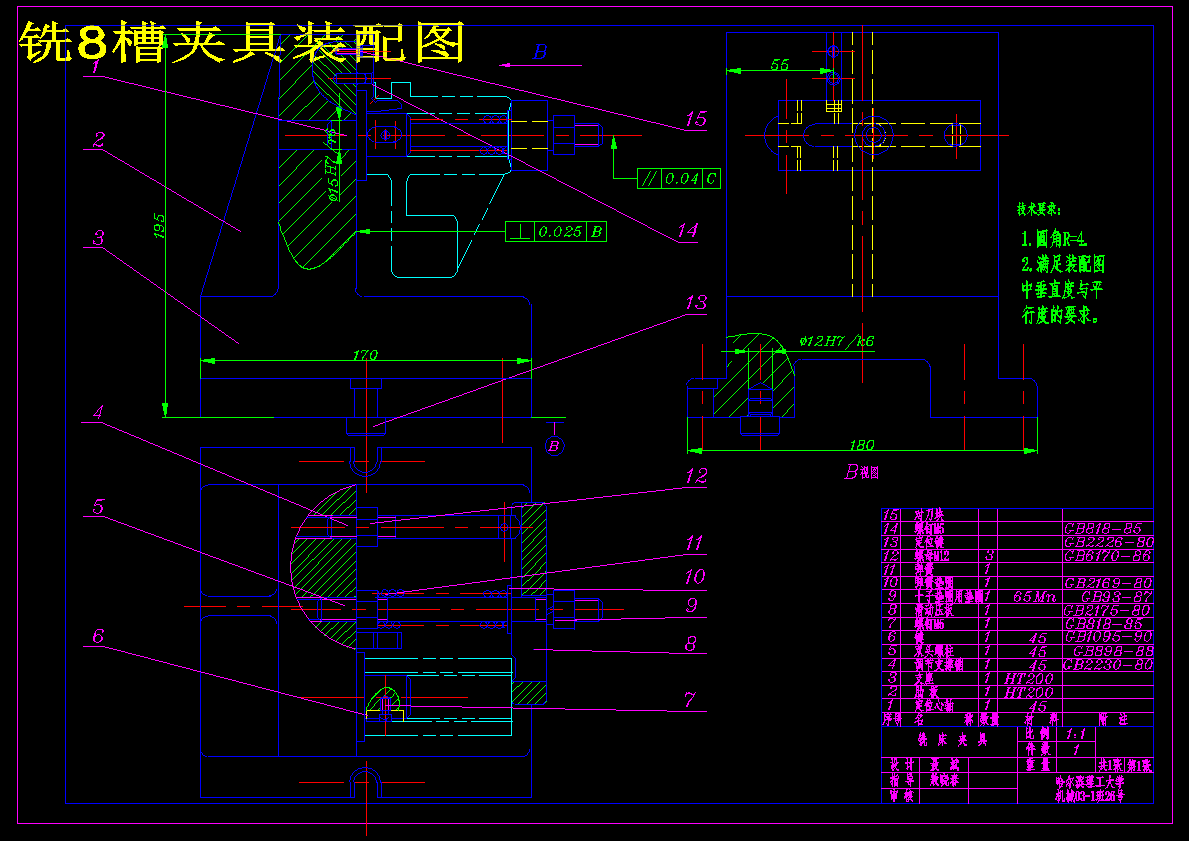

| 15 | 铣8槽夹具装配图.dwg | 309.63K |
| 16 | 铣8槽夹具装配图.png | 36.60K |
此图纸下载需要90金币
