CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计（ID:1613225）
![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/1fcbd417-ca53-4999-946f-cef916c44f61原图(主)0.png)

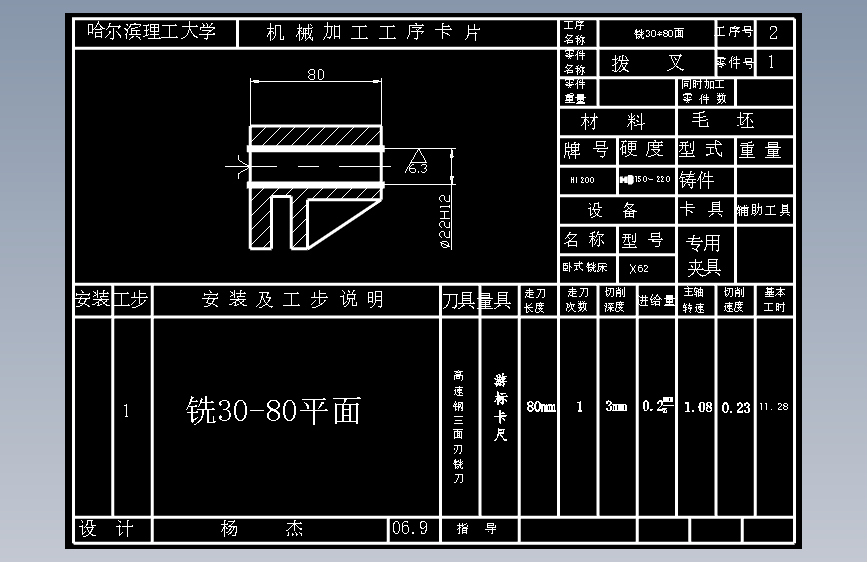

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/工序卡片.png)

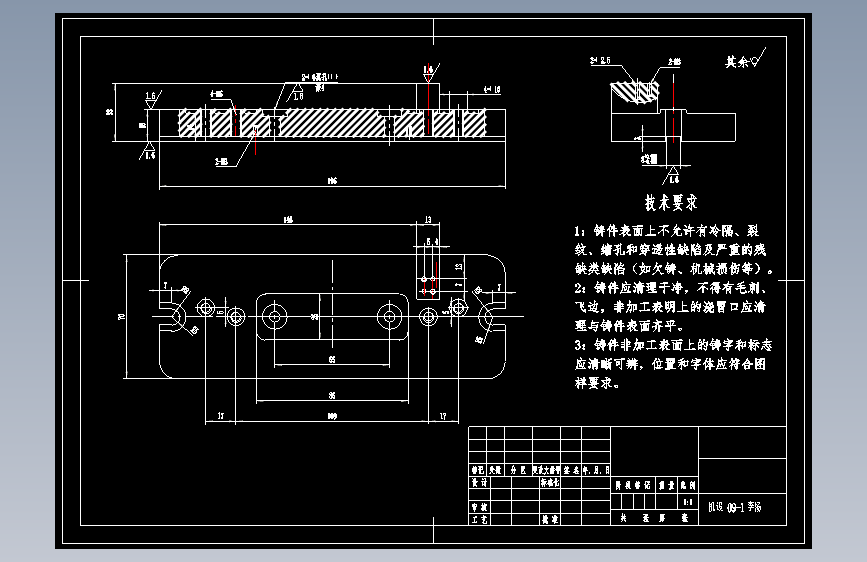

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/夹具体-底座.png)

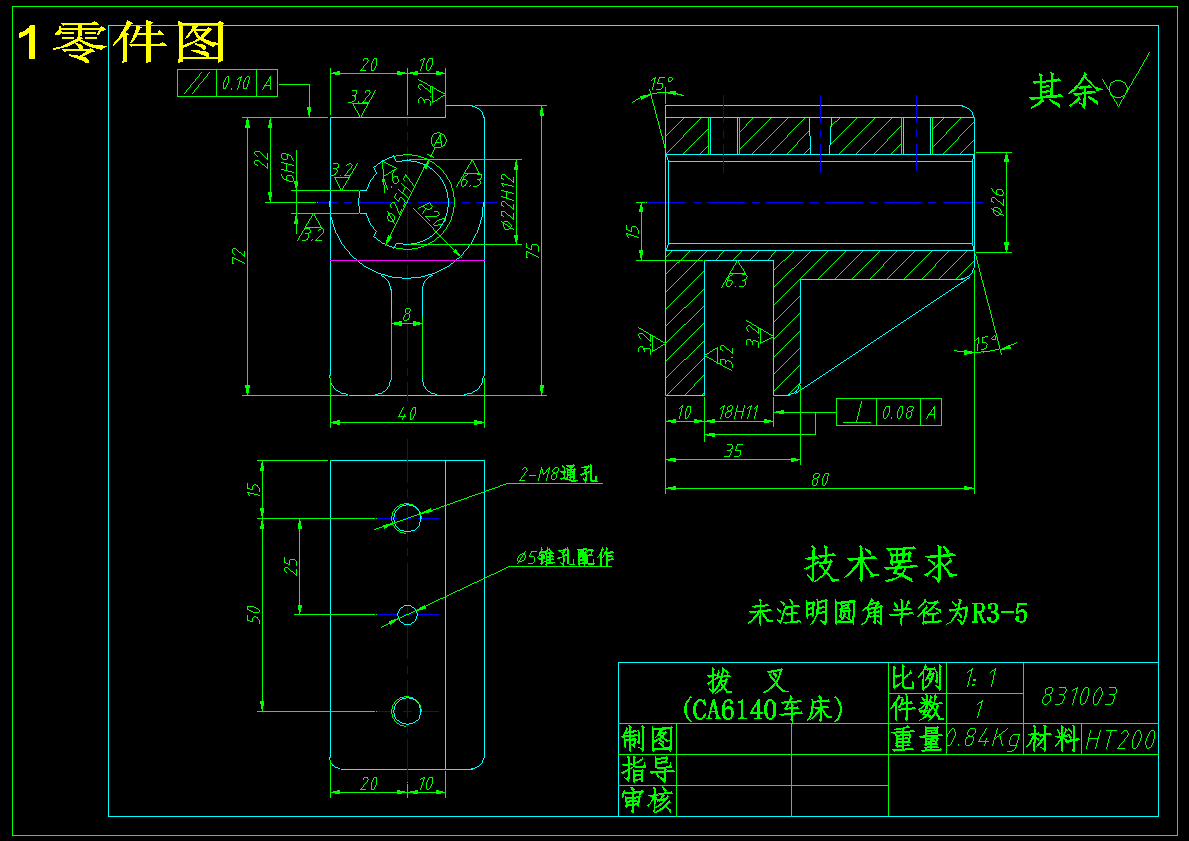

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/1零件图.png)

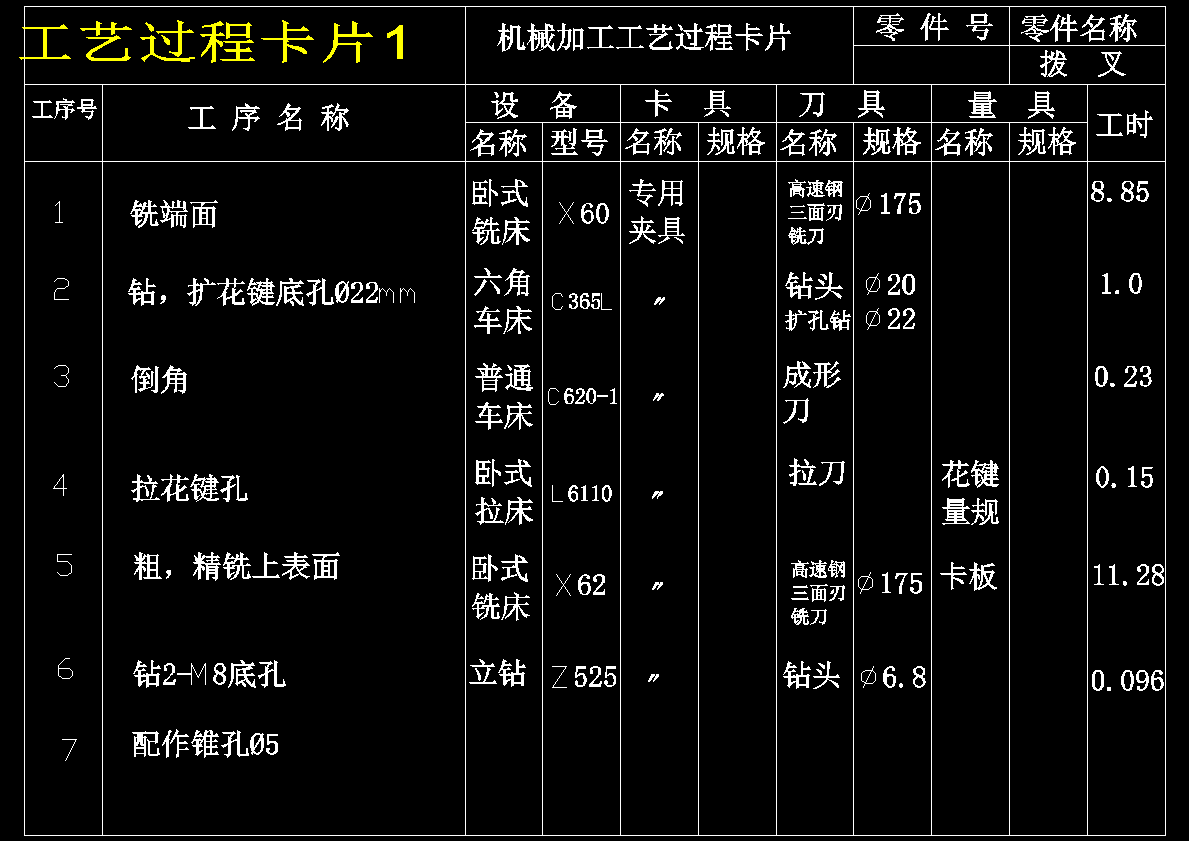

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/工艺过程卡片1.png)

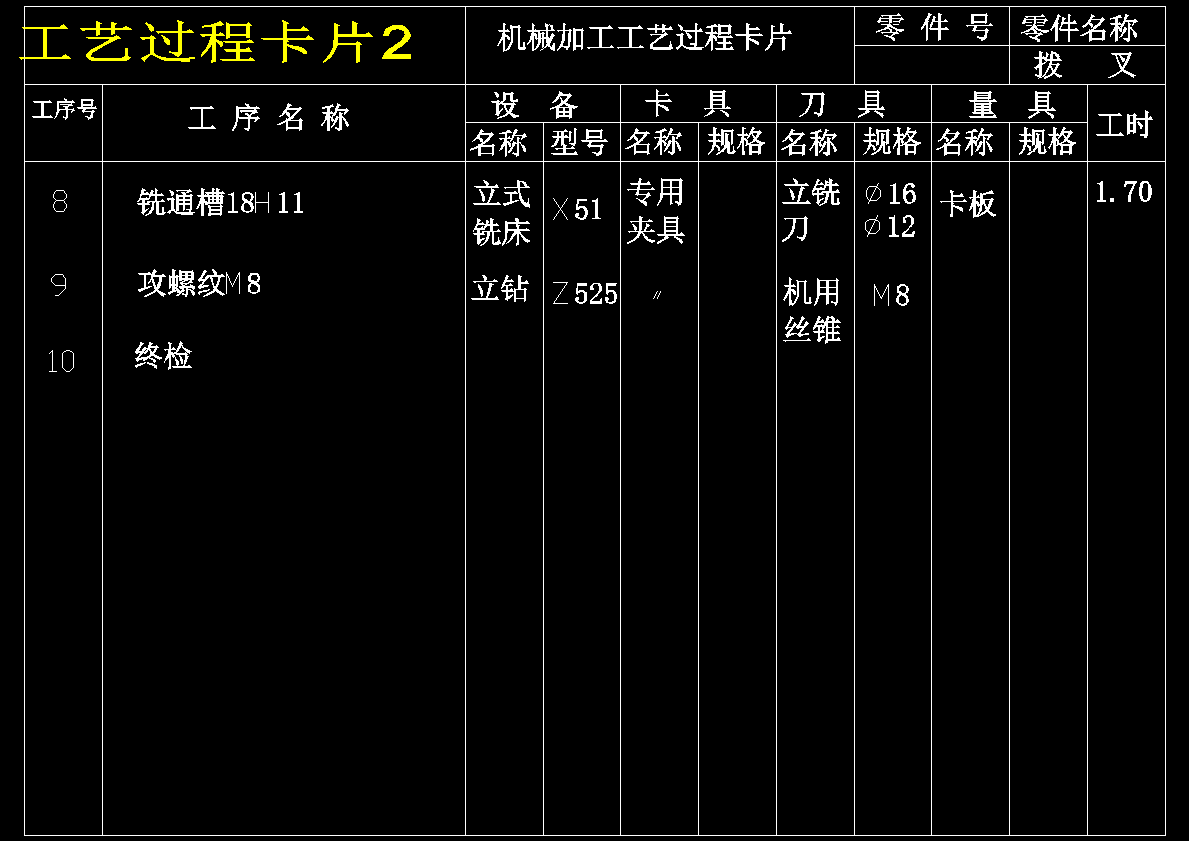

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/工艺过程卡片2.png)
![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/321e8fe8-f135-423c-aac8-c66fe41ca48b原图(主)0.png)
![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/4427e186-a32a-45aa-8e51-67c56597010e原图(主)0.png)
![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/78f71cad-47fb-40bc-a9ee-7aa3005bc387原图(主)0.png)
![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/bbab7e28-8394-4e1d-b3c1-5e0fd5d54d18原图(主)0.png)

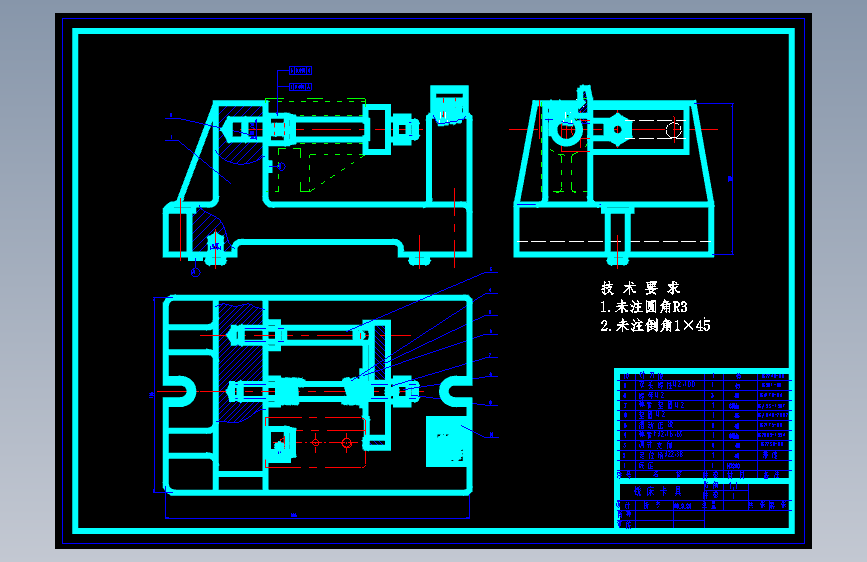

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/夹具装配图.png)

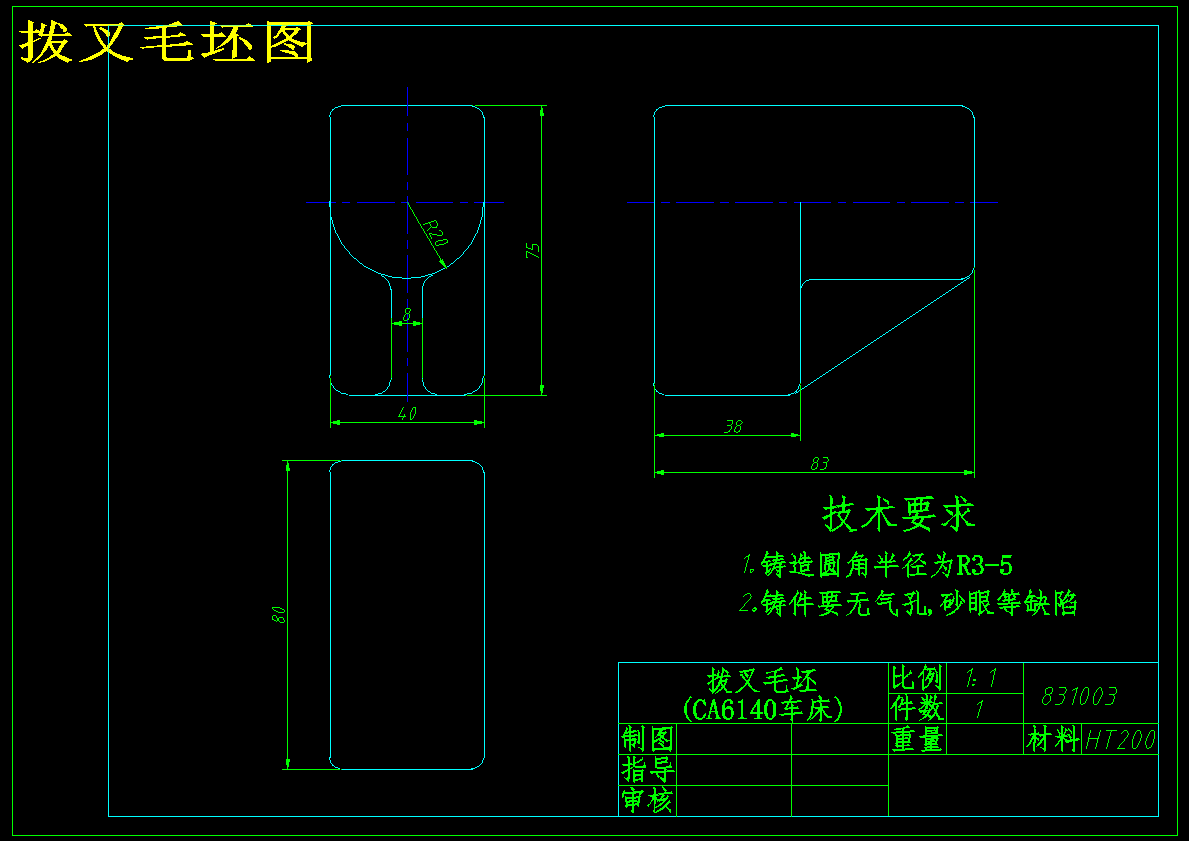

![CA6140车床拨叉[831003] 加工工艺及铣30×80面夹具设计](https://html.lazystones.com/lazy/1613248/image/拨叉毛坯图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17285844115232.zip | 462.13K |

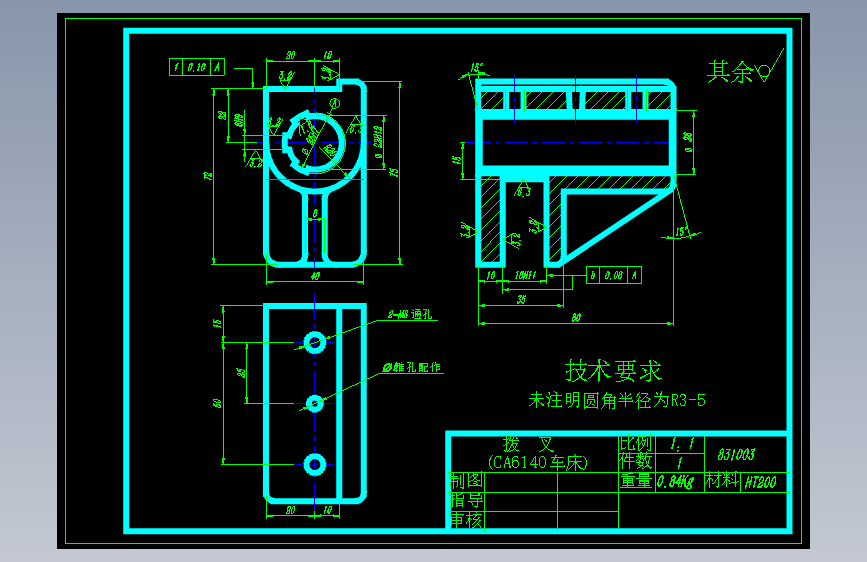

| 2 | 1零件图.dwg | 297.37K |
| 3 | 1零件图.png | 24.99K |

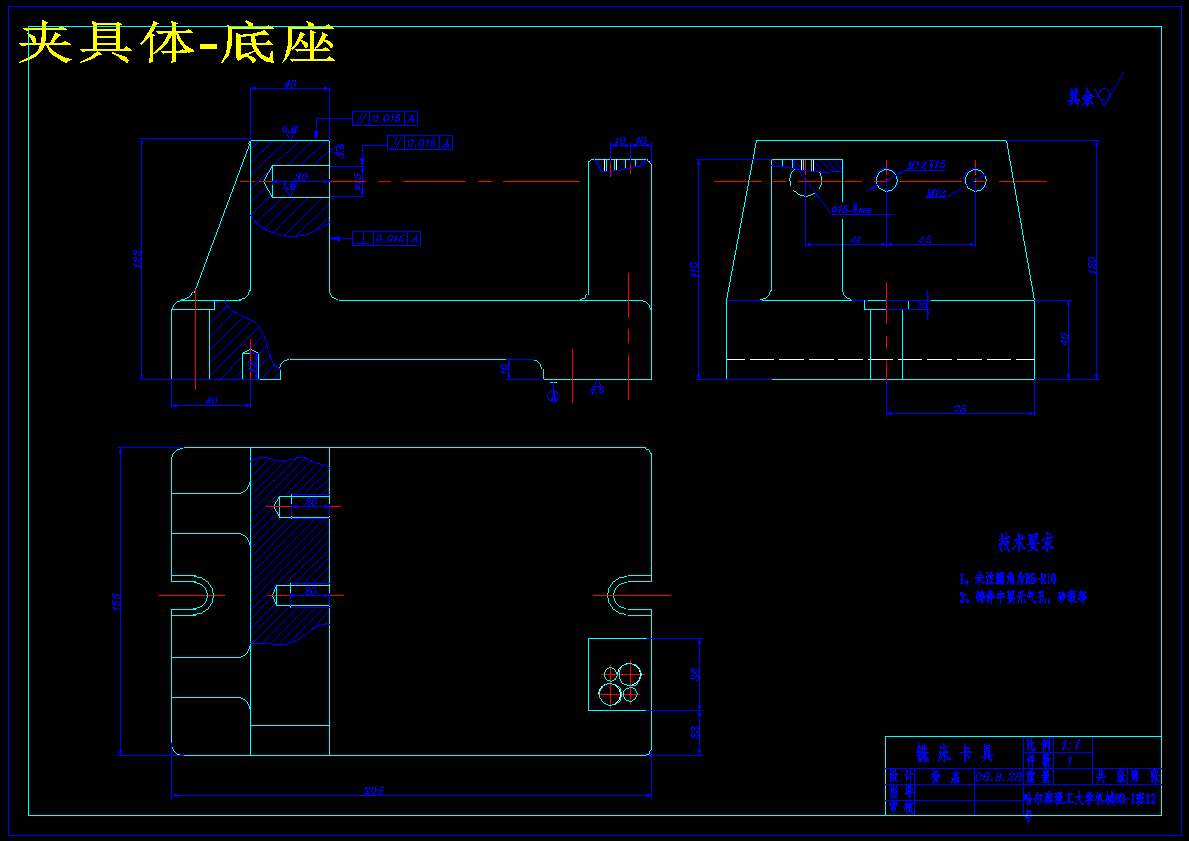

| 4 | 夹具体-底座.dwg | 305.57K |
| 5 | 夹具体-底座.png | 20.13K |

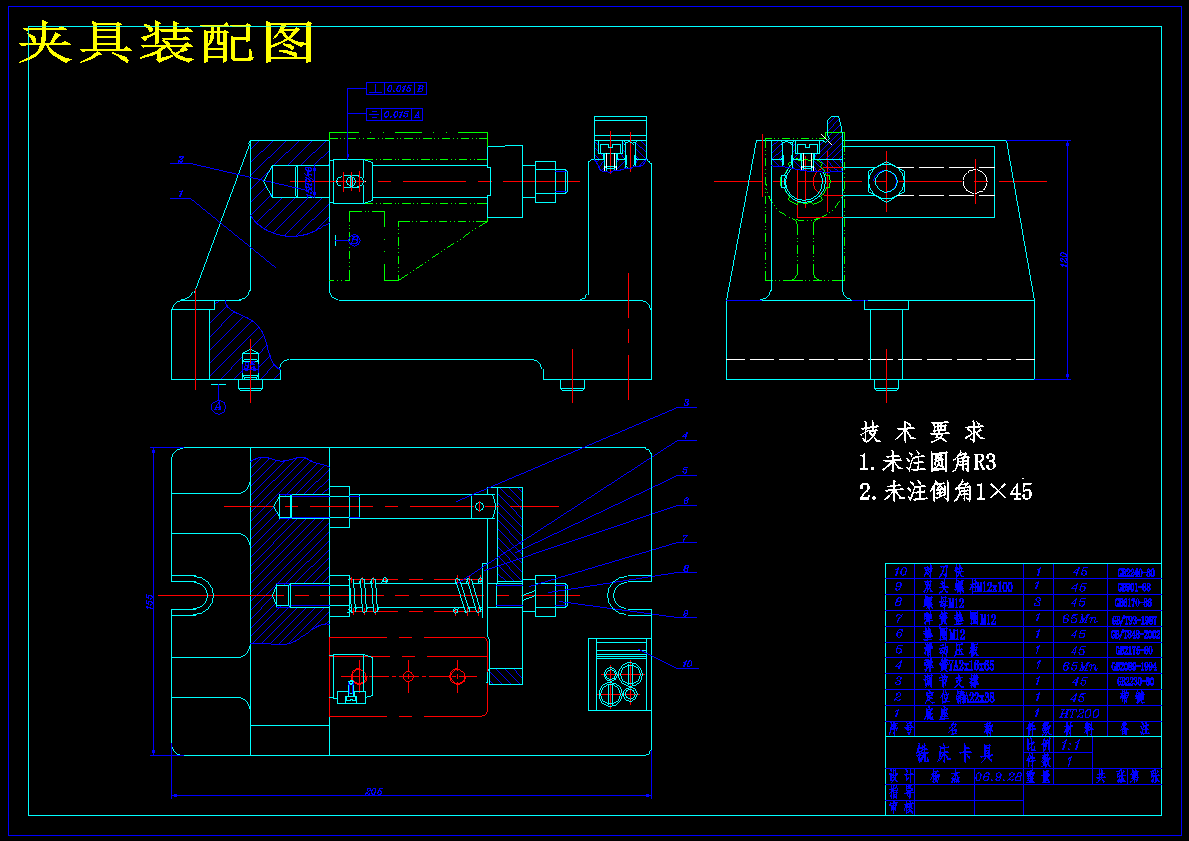

| 6 | 夹具装配图.dwg | 317.69K |
| 7 | 夹具装配图.png | 30.94K |

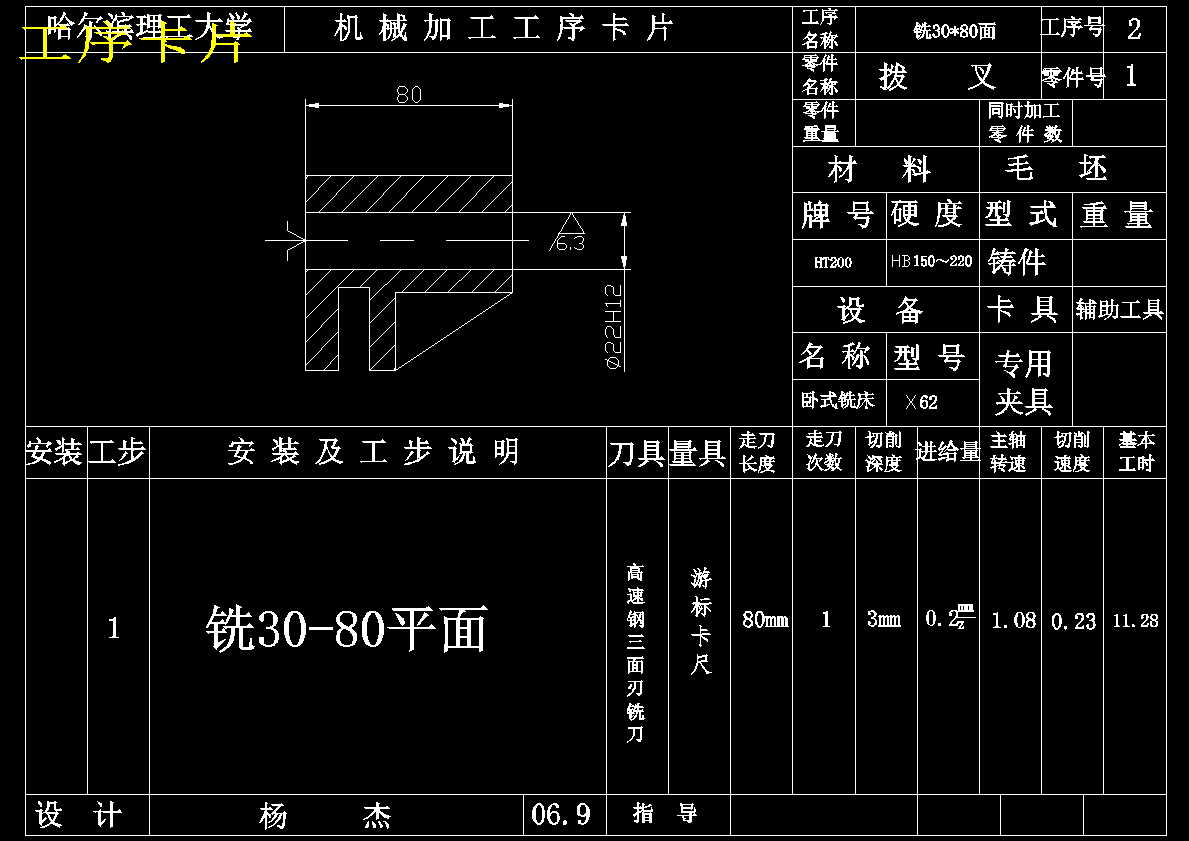

| 8 | 工序卡片.dwg | 280.80K |
| 9 | 工序卡片.png | 27.86K |
| 10 | 工艺过程卡片1.dwg | 276.99K |
| 11 | 工艺过程卡片1.png | 29.30K |
| 12 | 工艺过程卡片2.dwg | 275.36K |
| 13 | 工艺过程卡片2.png | 18.91K |

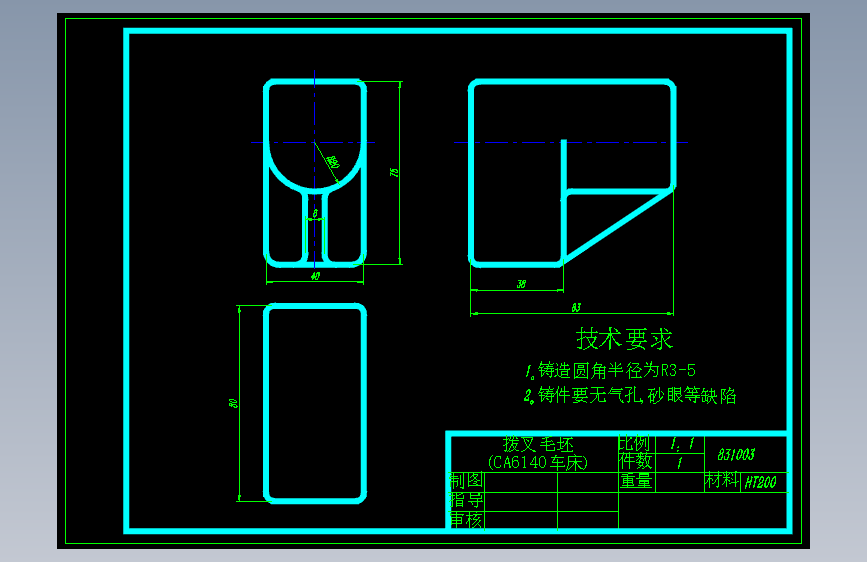

| 14 | 拨叉毛坯图.dwg | 282.43K |
| 15 | 拨叉毛坯图.png | 17.10K |
| 16 | 设计说明书.doc | 282.00K |
此图纸下载需要90金币
立即下载
发布者
高大的钻石
创作: 22648
粉丝: 651
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：473.22KB
所需金币：90
上传时间：2024-10-11 02:20:11
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
