CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2（ID:1614082）
![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/2acb9dff-b62c-43b8-ad1e-72081f92e6f6原图(主)0.png)

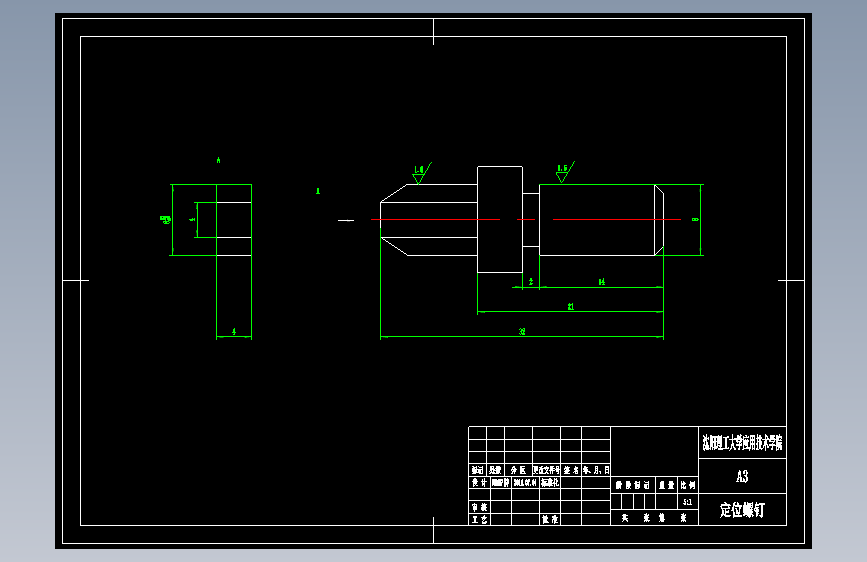

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/定位销.png)

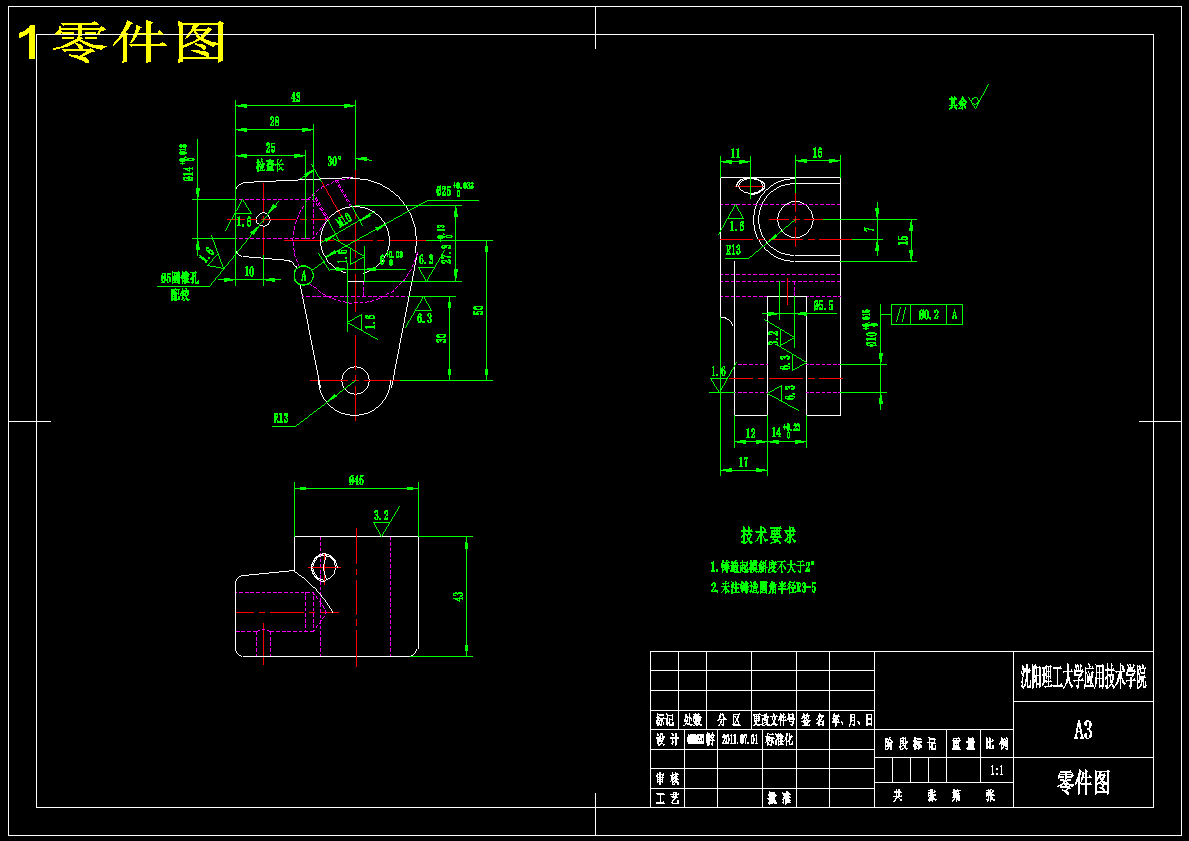

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/1零件图.png)

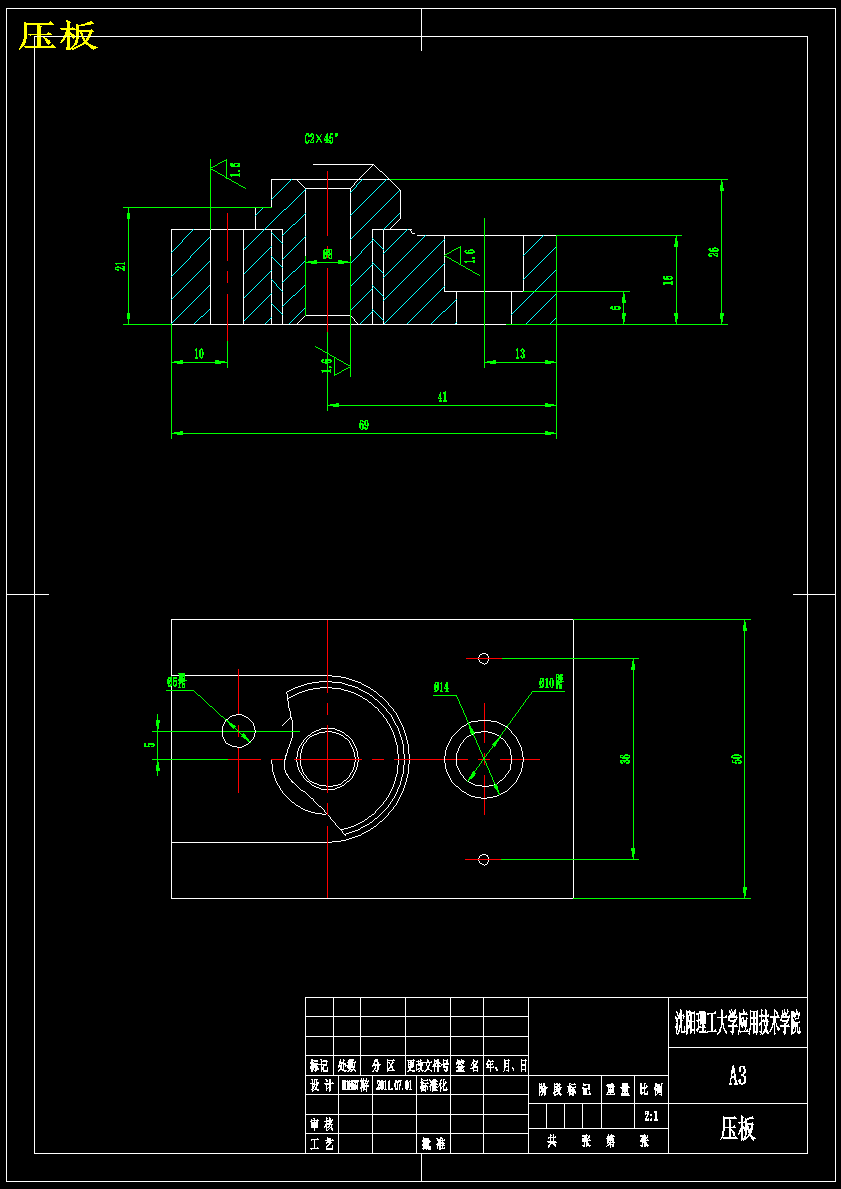

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/压板.png)

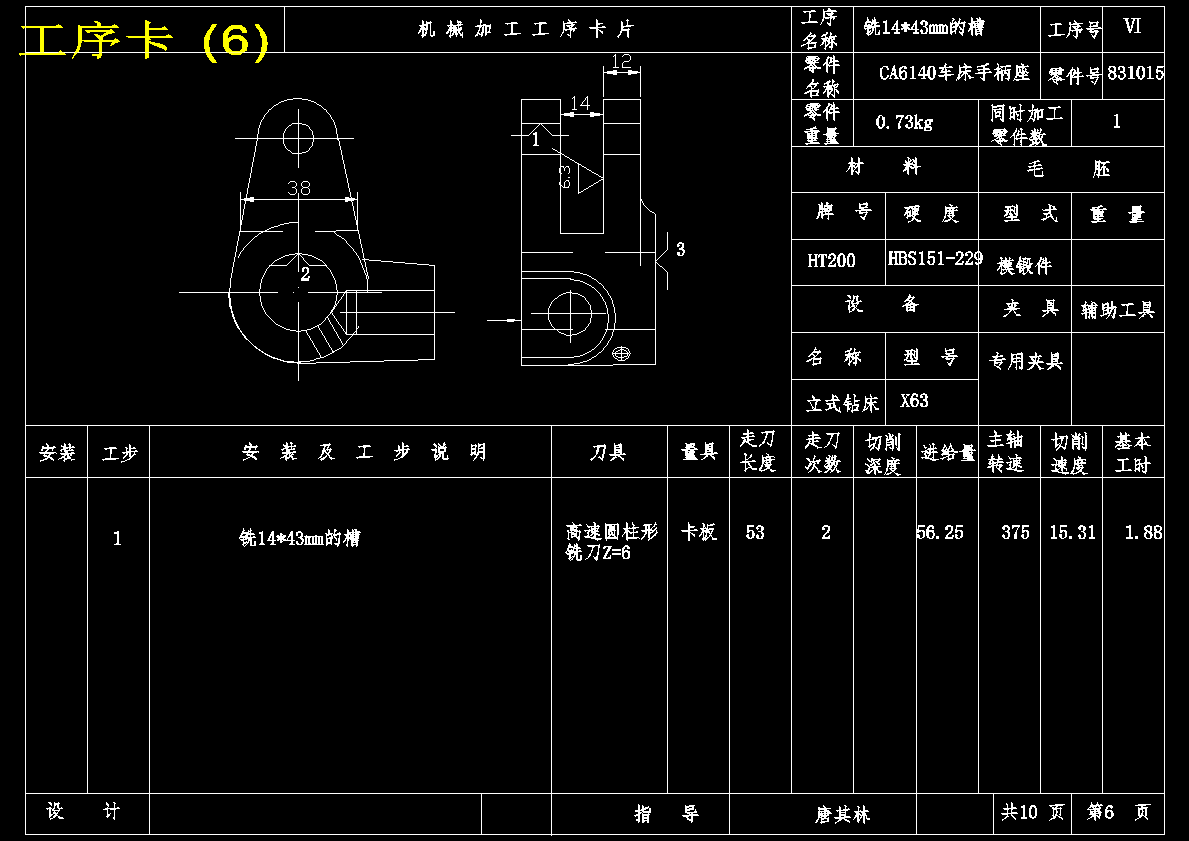

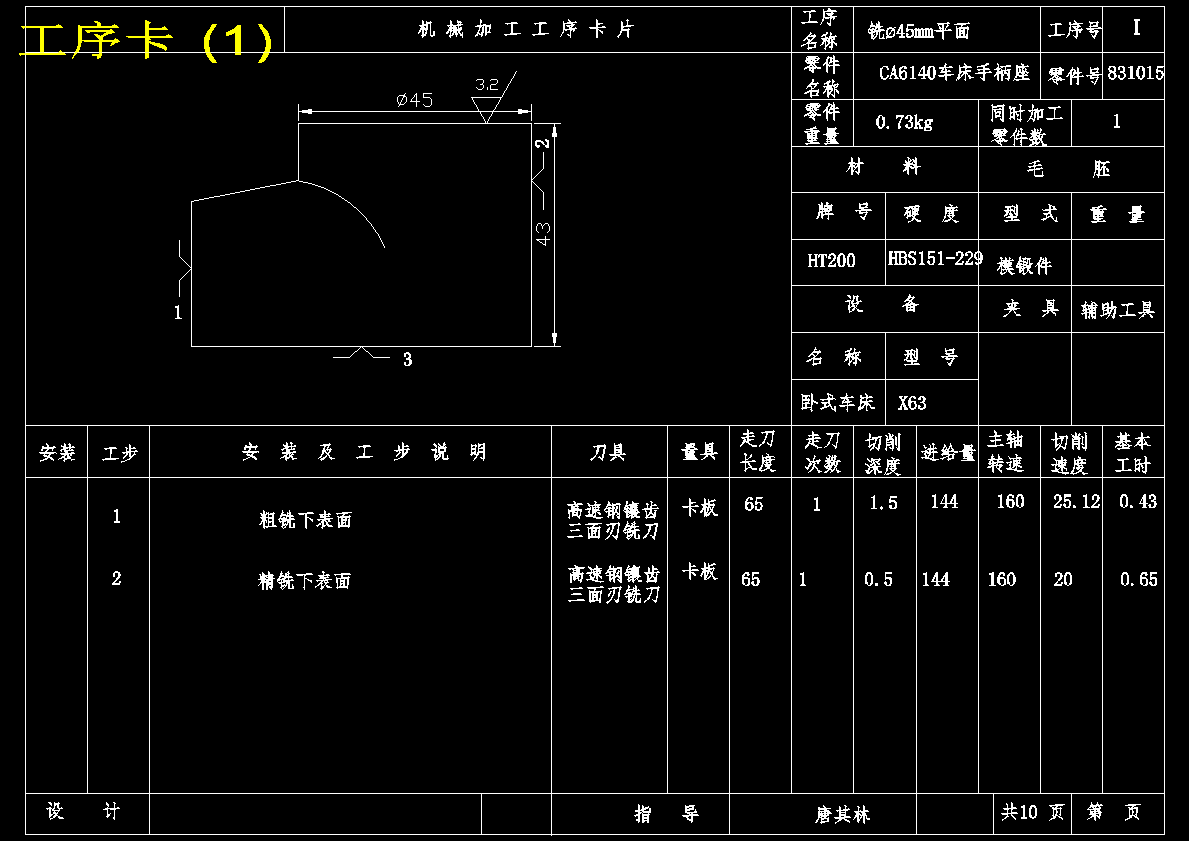

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡1.png)

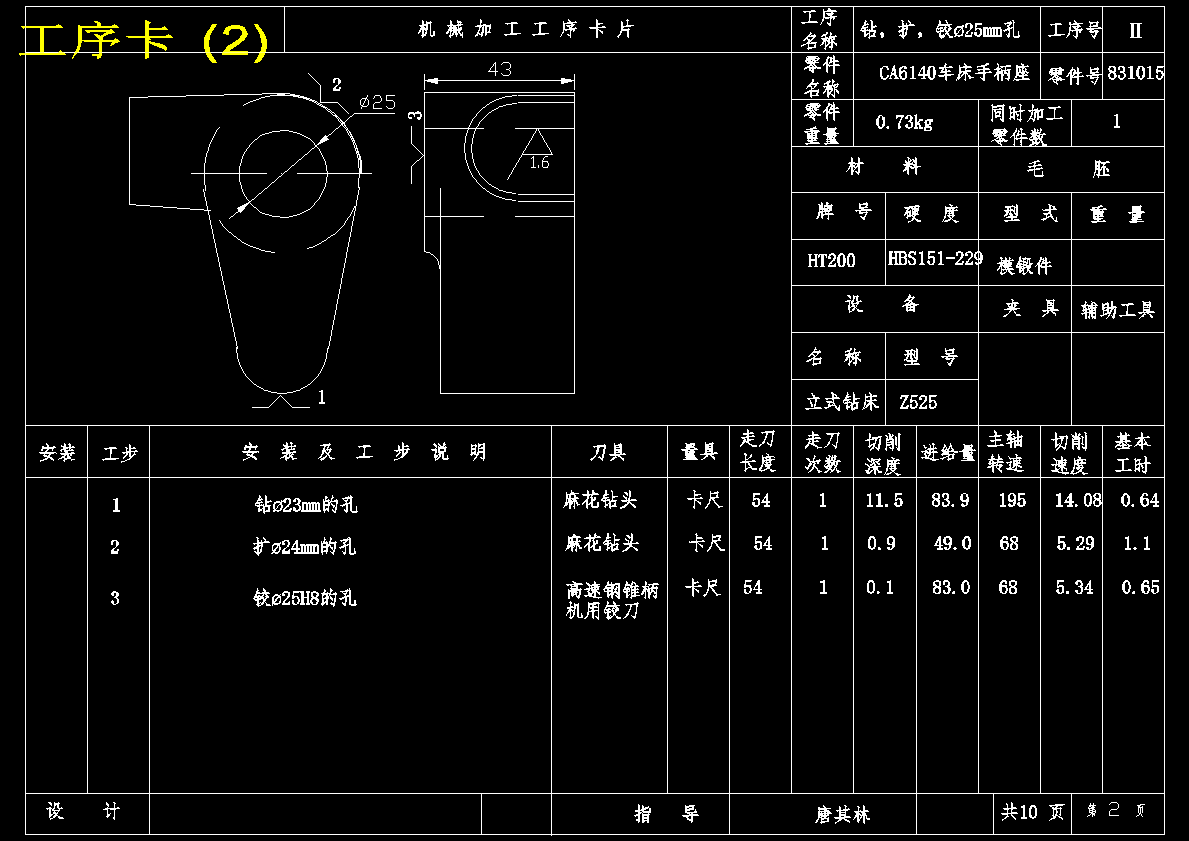

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡2.png)

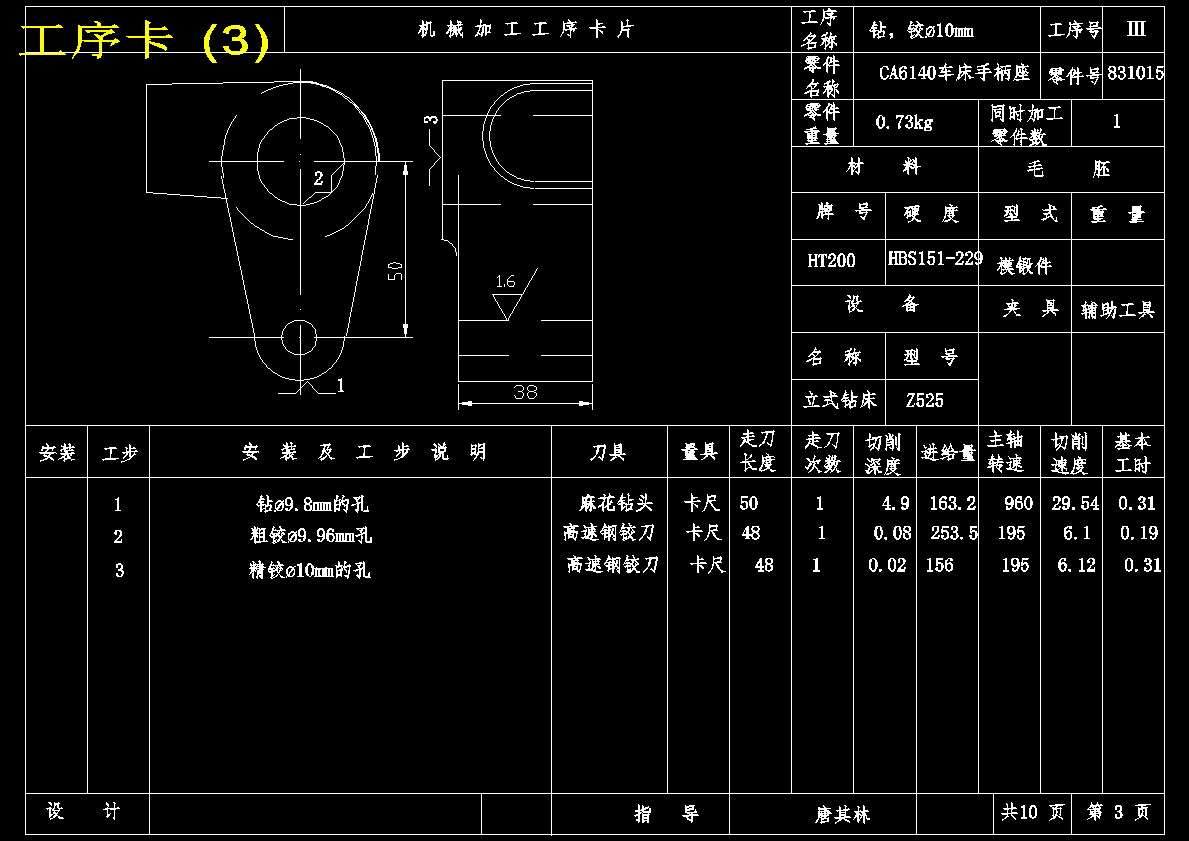

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡3.png)

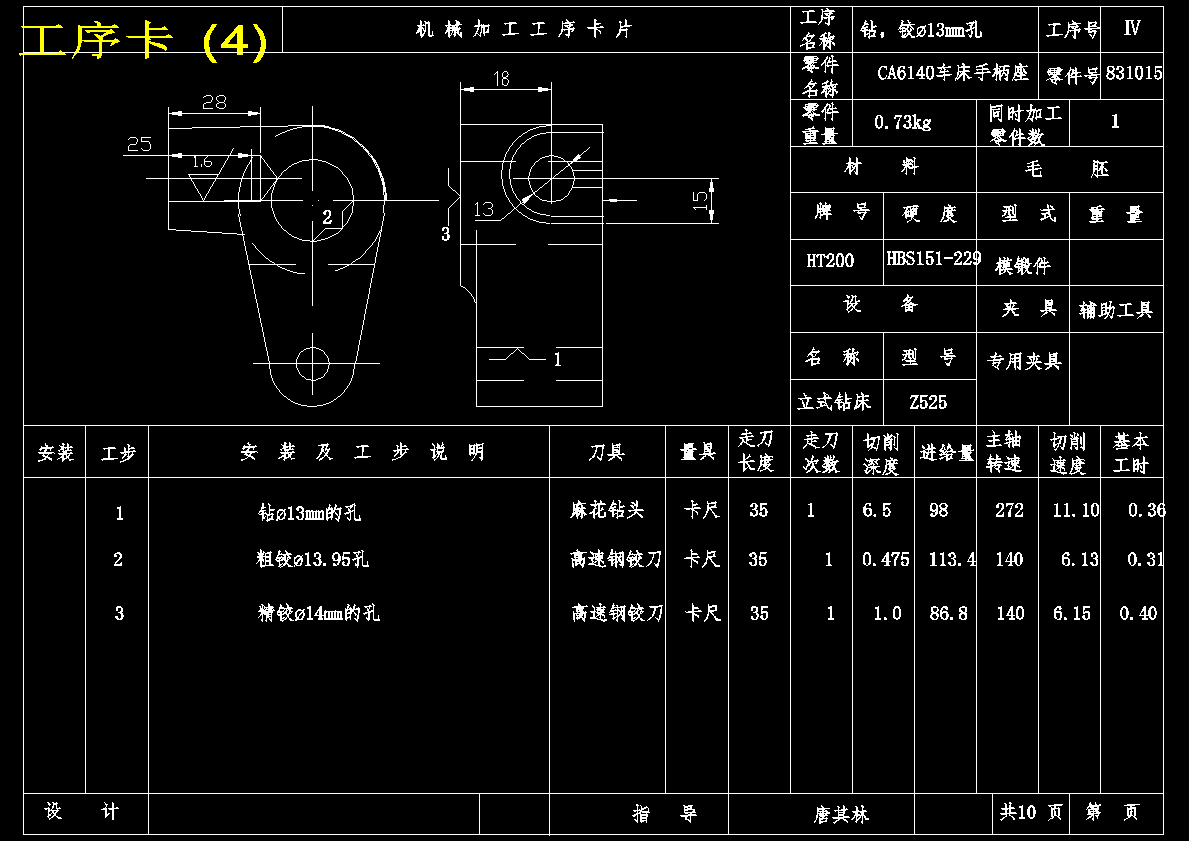

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡4.png)

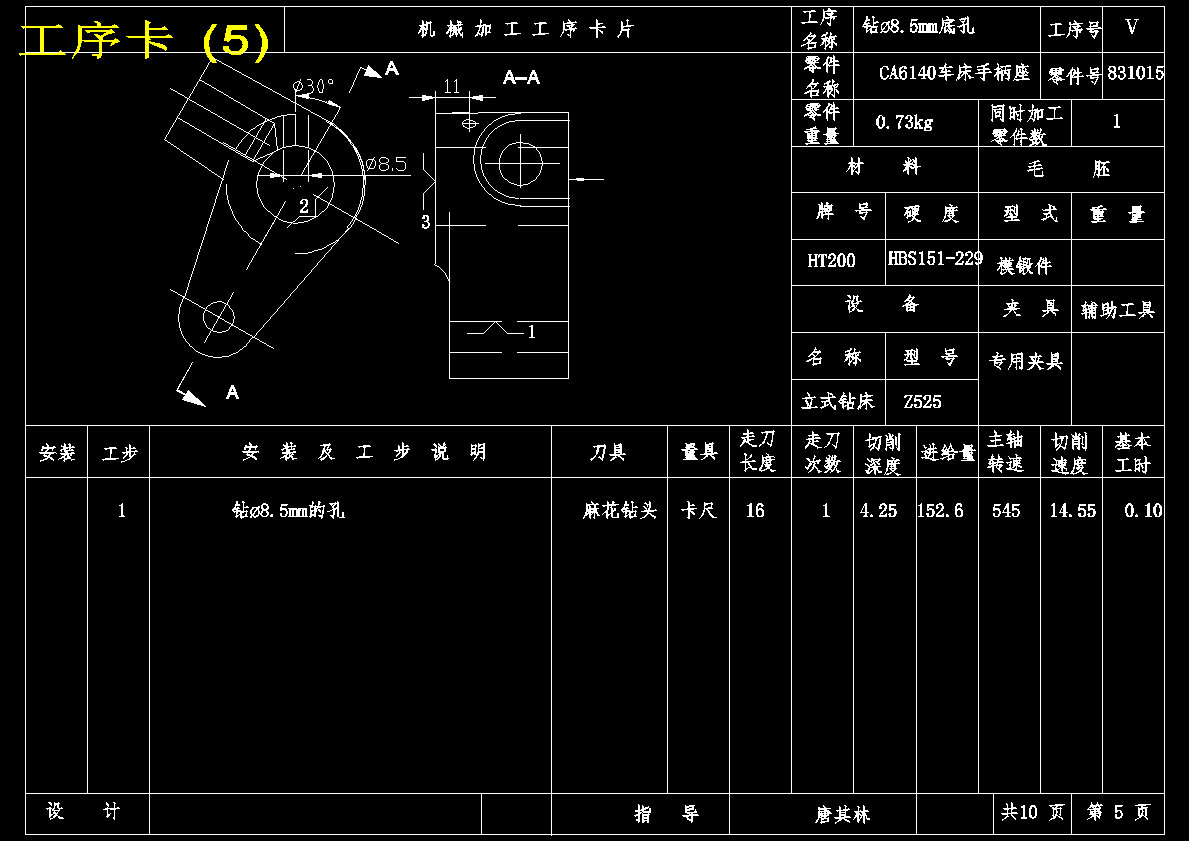

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡5.png)
![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡6.png)

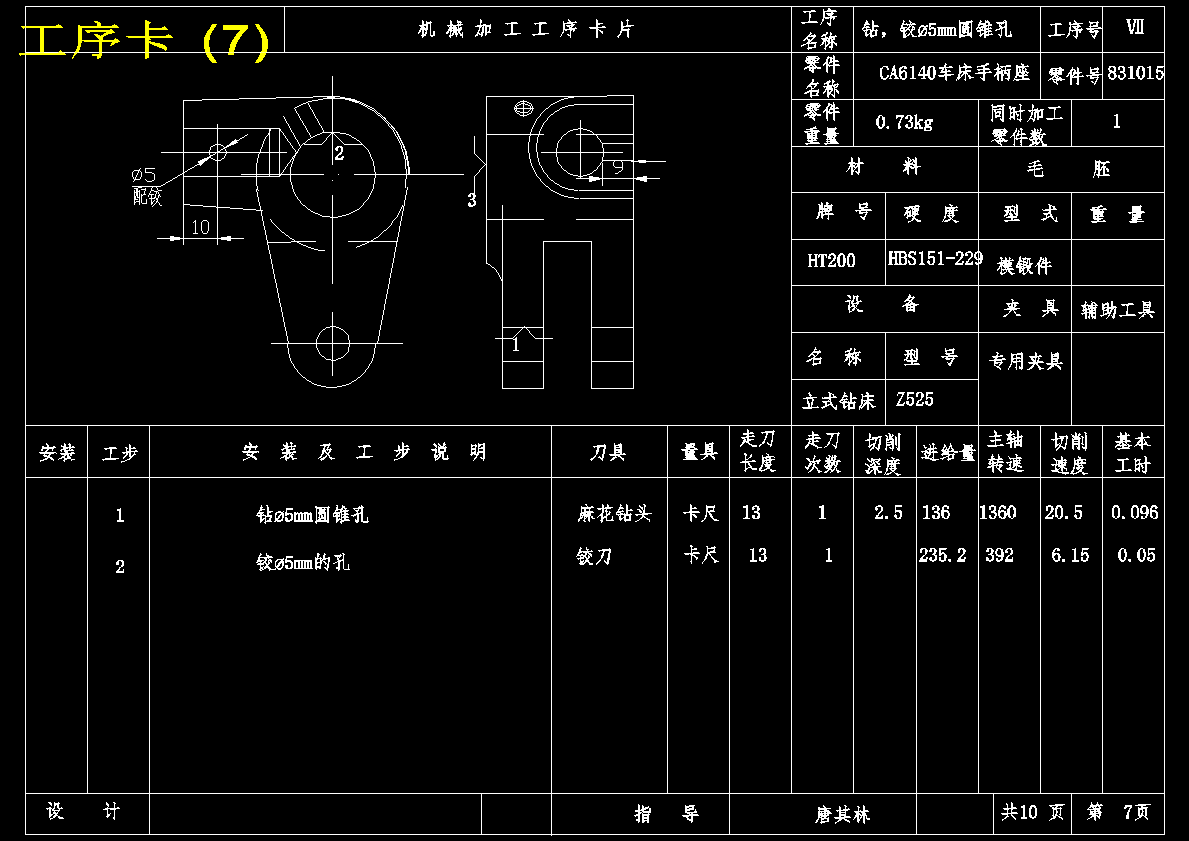

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡7.png)

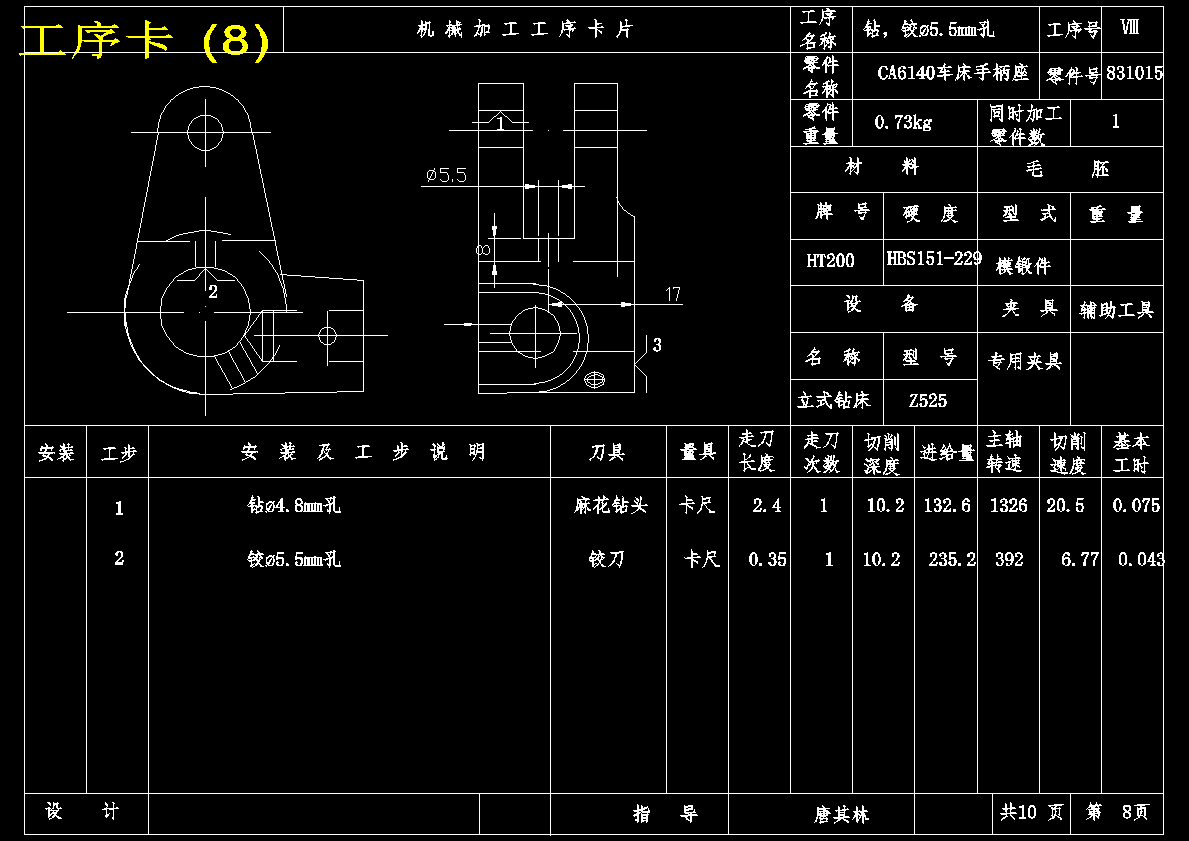

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡8.png)

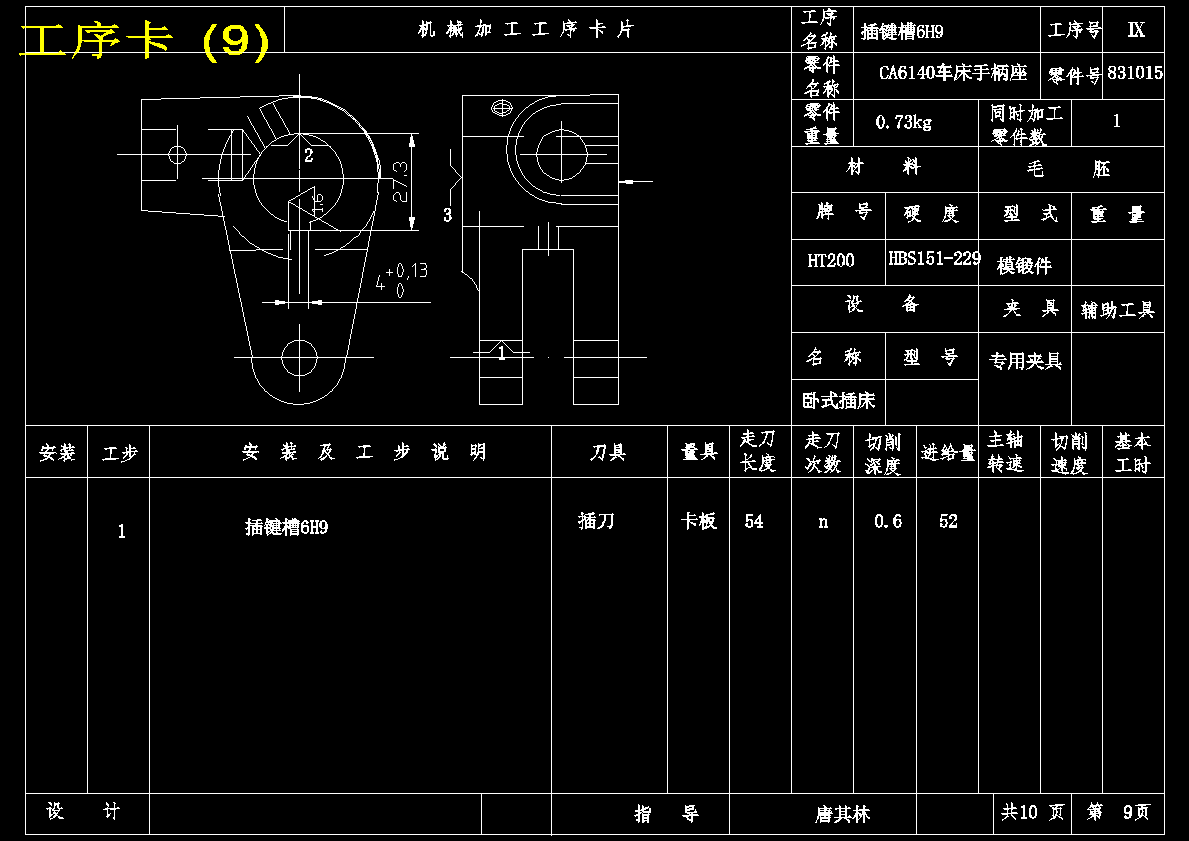

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡9.png)

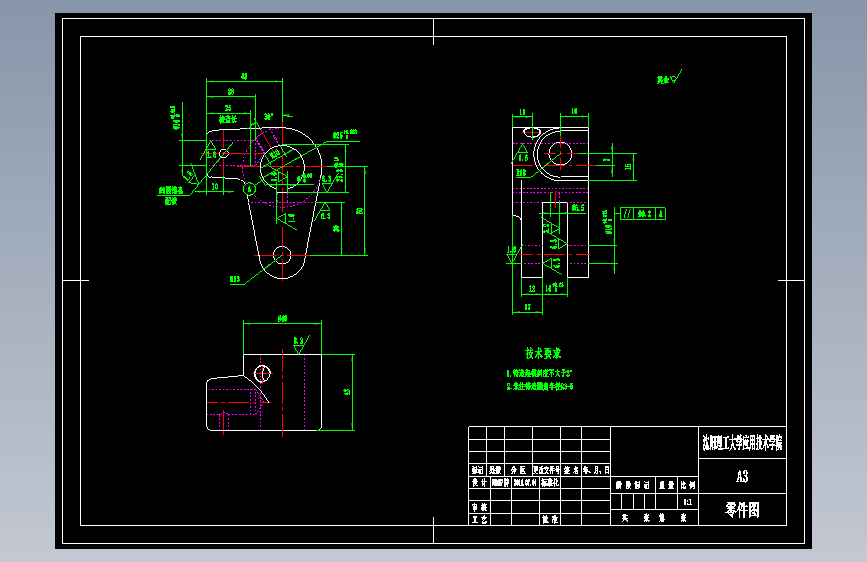

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/46c196f9-72bb-4867-9e0b-165a12c9224f原图(主)0.png)
![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/66a6225e-72a4-40c4-b417-010d28cb4fb2原图(主)0.png)

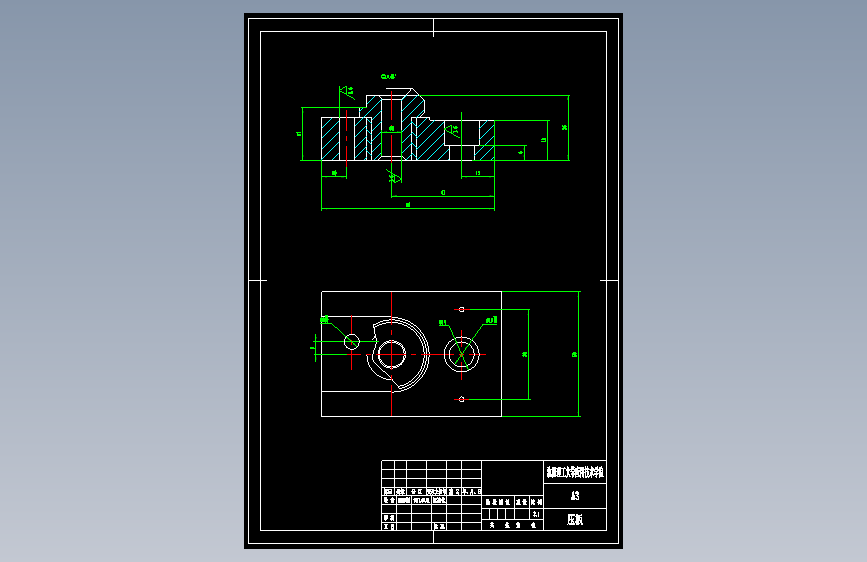

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/80f84a08-ba2c-41a5-981f-1e1a8b45957f原图(主)0.png)

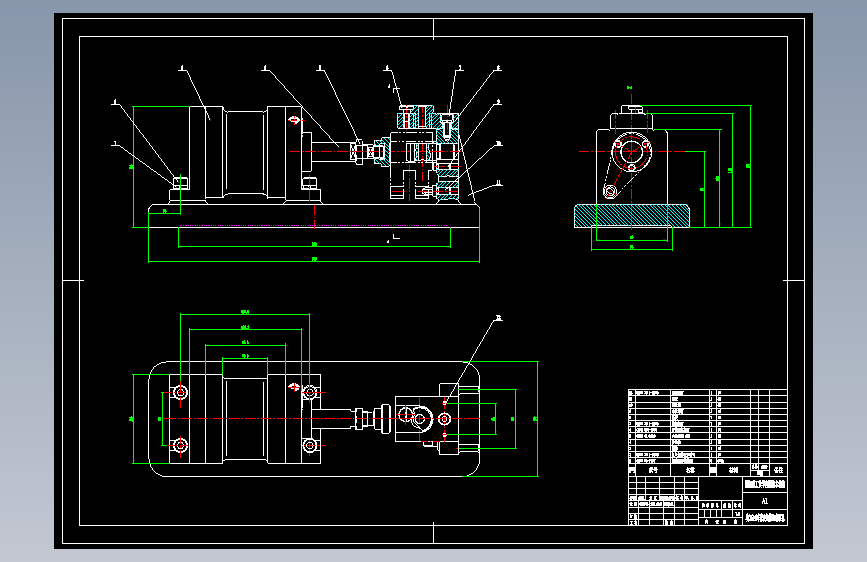

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/bc985011-ce40-4778-852e-10d280e2c9a8原图(主)0.png)
![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/夹具装配图.png)

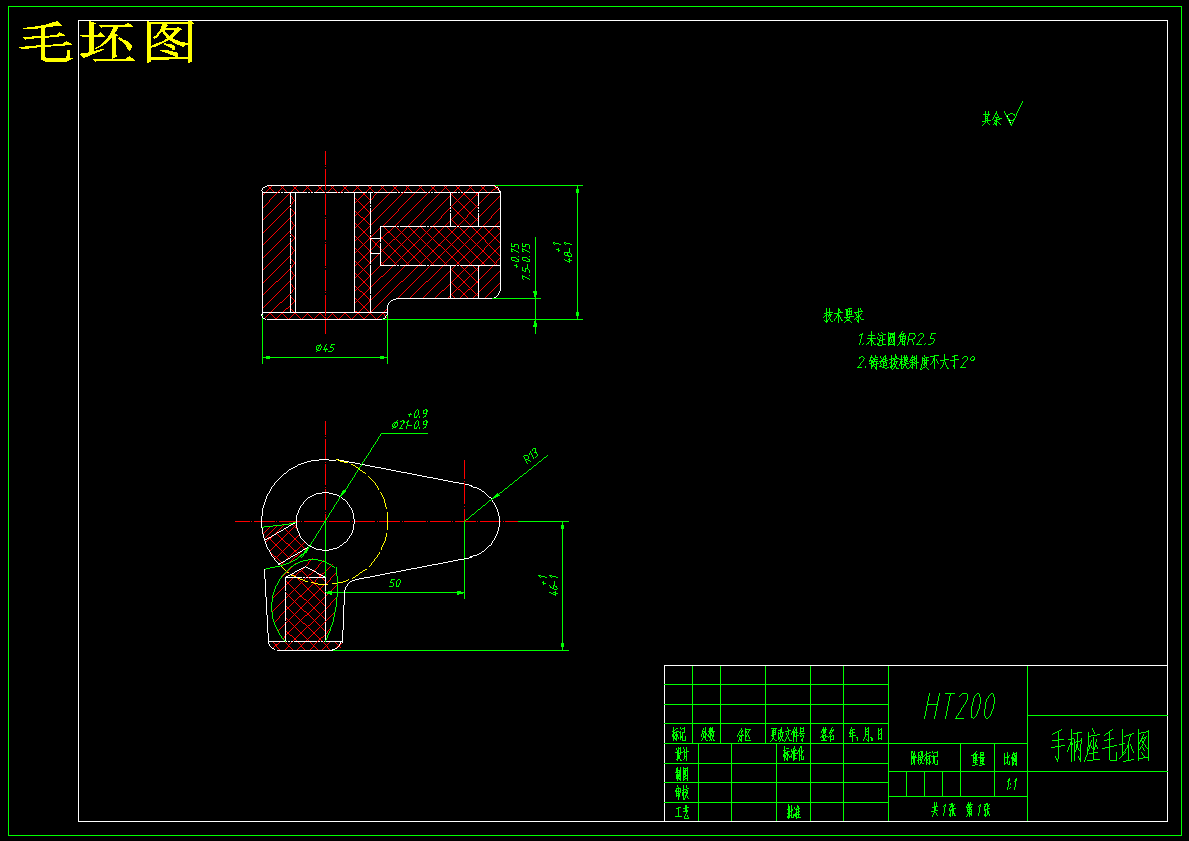

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/毛坯图.png)

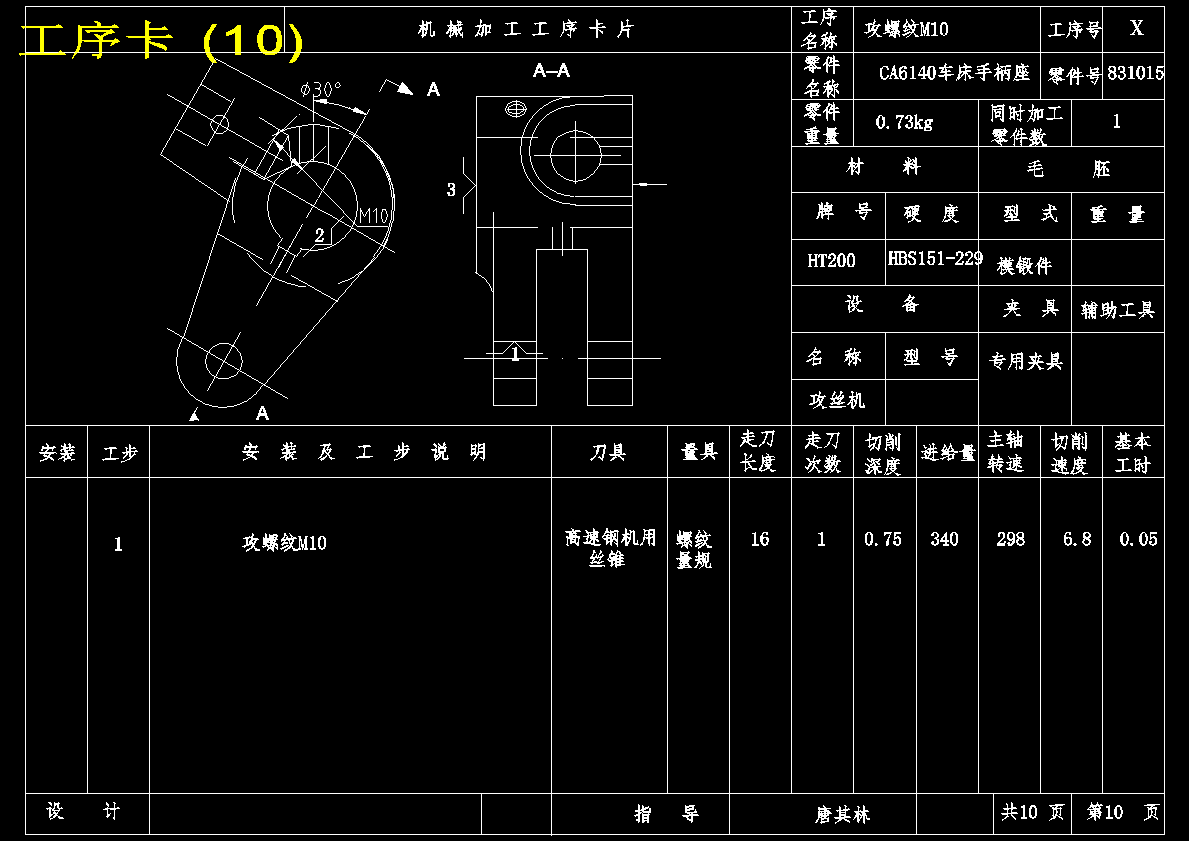

![CA6140车床手柄座[831015] 工艺和钻M10底孔夹具设计-气动夹具-版本2](https://html.lazystones.com/lazy/1614105/image/工序卡10.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17286262699432.zip | 945.95K |
| 2 | 任务书.doc | 28.50K |
| 3 | 装备课设计划书.doc | 41.50K |
| 4 | 说明书封面.doc | 32.00K |
| 5 | 说明书正文.doc | 78.50K |
| 6 | 1零件图.dwg | 308.66K |
| 7 | 1零件图.png | 22.32K |
| 8 | 压板.dwg | 296.00K |
| 9 | 压板.png | 18.63K |
| 10 | 夹具装配图.dwg | 329.14K |
| 11 | 夹具装配图.png | 25.28K |
| 12 | 定位销.dwg | 290.59K |
| 13 | 定位销.png | 11.46K |
| 14 | 毛坯图.dwg | 293.73K |
| 15 | 毛坯图.png | 18.89K |
| 16 | 工序卡1.dwg | 283.68K |
| 17 | 工序卡1.png | 24.50K |
| 18 | 工序卡10.dwg | 286.74K |
| 19 | 工序卡10.png | 28.41K |
| 20 | 工序卡2.dwg | 284.53K |
| 21 | 工序卡2.png | 27.79K |
| 22 | 工序卡3.dwg | 284.56K |
| 23 | 工序卡3.png | 27.58K |
| 24 | 工序卡4.dwg | 286.74K |
| 25 | 工序卡4.png | 28.43K |
| 26 | 工序卡5.dwg | 286.24K |
| 27 | 工序卡5.png | 26.76K |
| 28 | 工序卡6.dwg | 286.28K |
| 29 | 工序卡6.png | 25.38K |
| 30 | 工序卡7.dwg | 286.18K |
| 31 | 工序卡7.png | 26.83K |
| 32 | 工序卡8.dwg | 286.24K |
| 33 | 工序卡8.png | 26.64K |
| 34 | 工序卡9.dwg | 287.25K |
| 35 | 工序卡9.png | 24.59K |
| 36 | 工艺过程卡.doc | 48.00K |
| 37 | 英文文献封皮.docx | 12.57K |
| 38 | 英文文献翻译.docx | 16.98K |
此图纸下载需要90金币
立即下载
发布者
懵懂得帽子
创作: 22649
粉丝: 655
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：968.66KB
所需金币：90
上传时间：2024-10-11 13:57:49
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
版权说明
