轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】（ID:1615689）
![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/638f7fc0-ebad-4056-b16a-9df5afcc75ef原图(主)0.png)

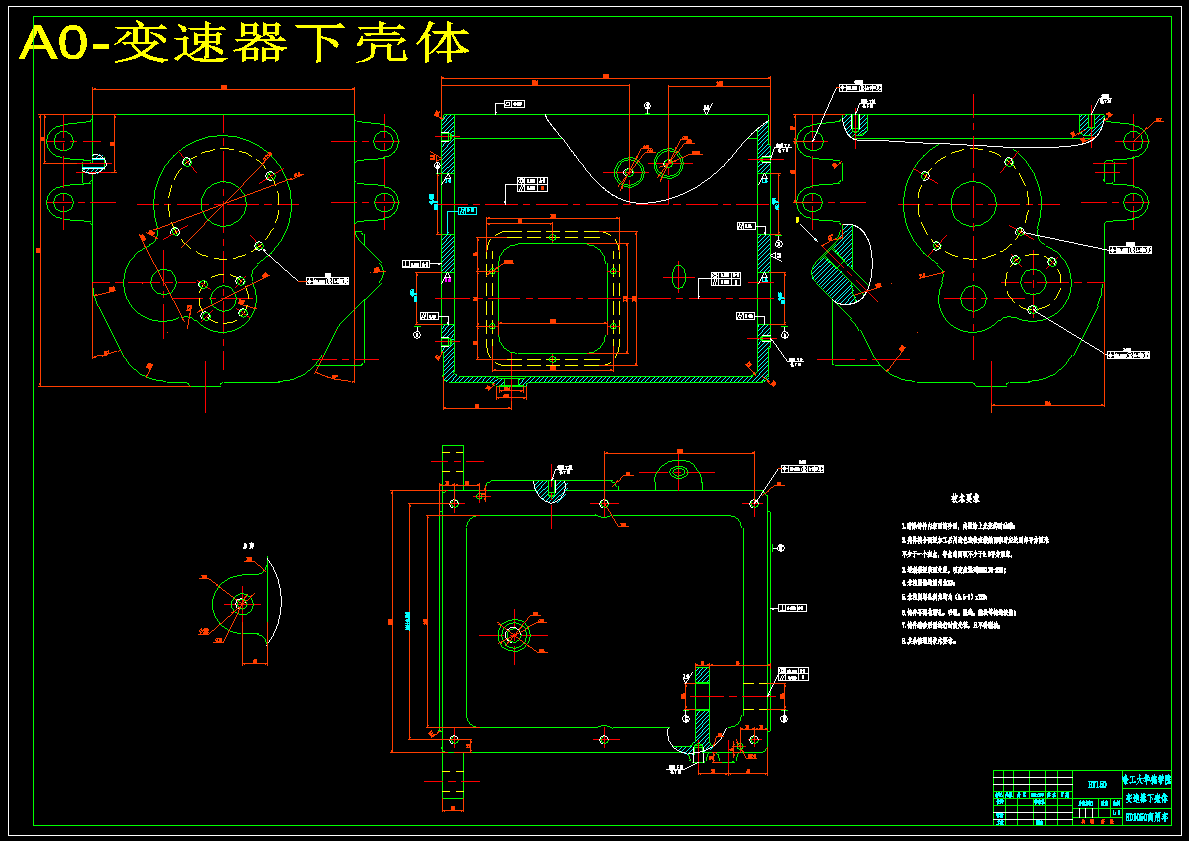

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/A0-变速器下壳体.png)

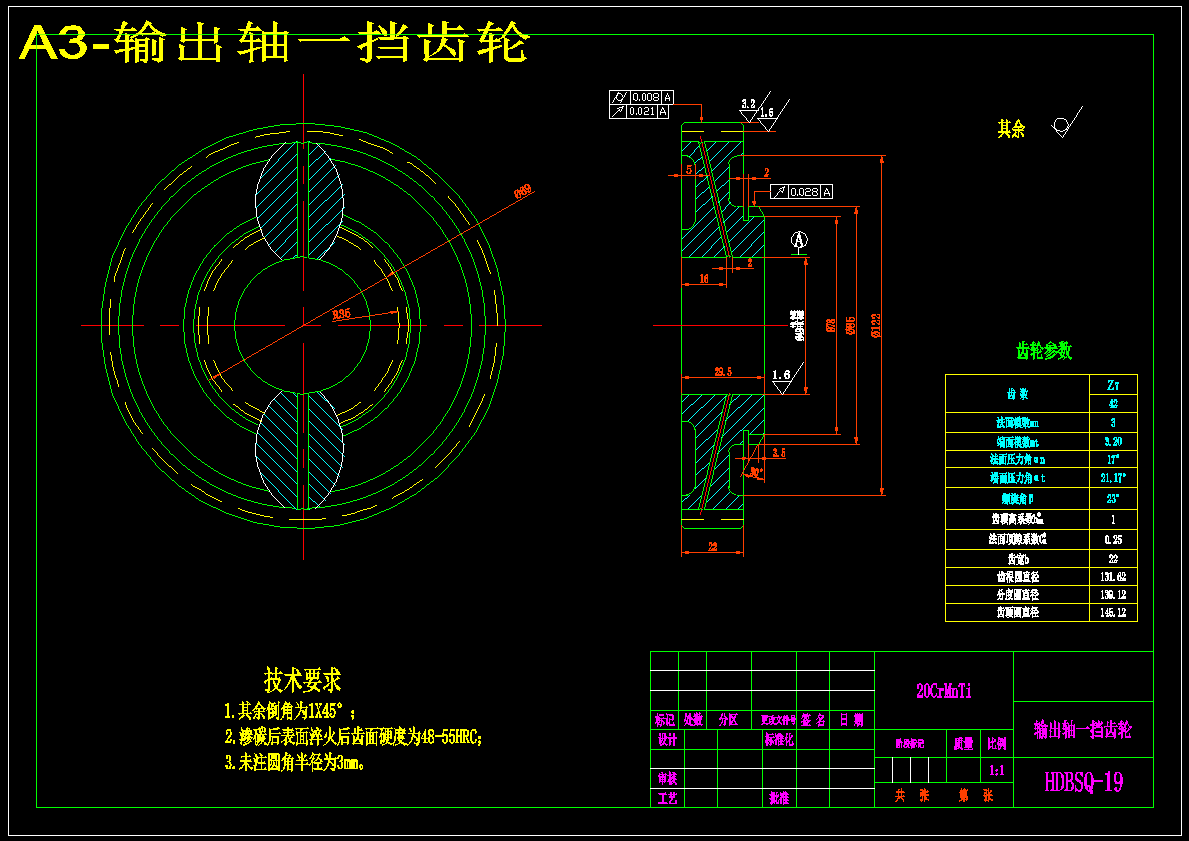

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/A3-输出轴一挡齿轮.png)

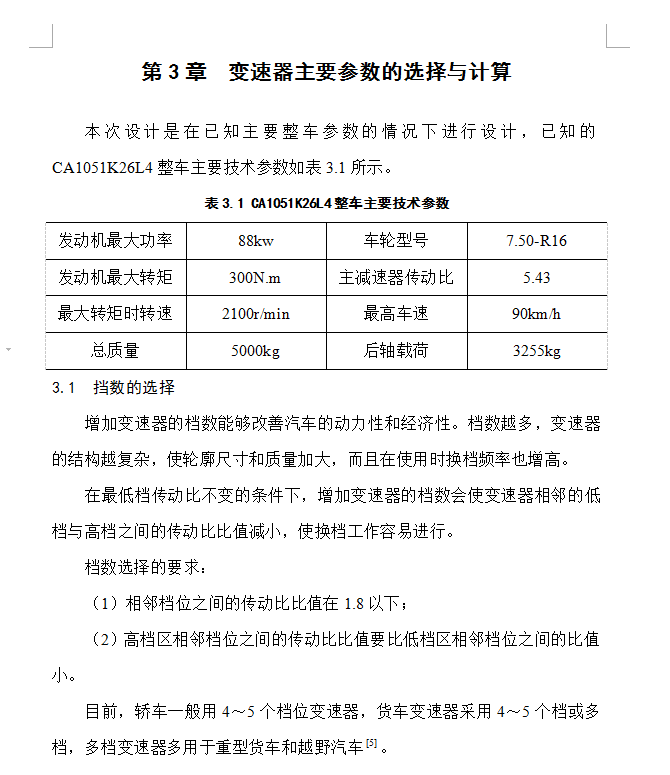

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/参数.png)

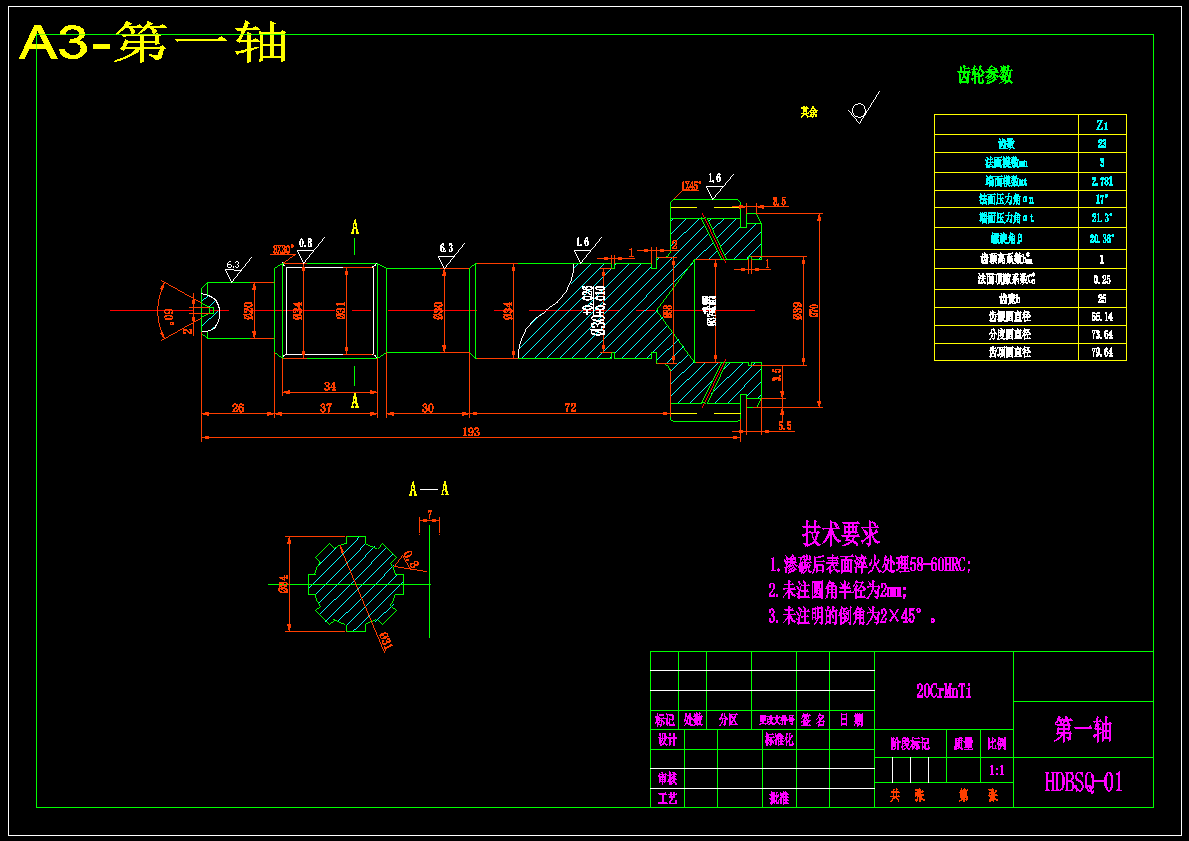

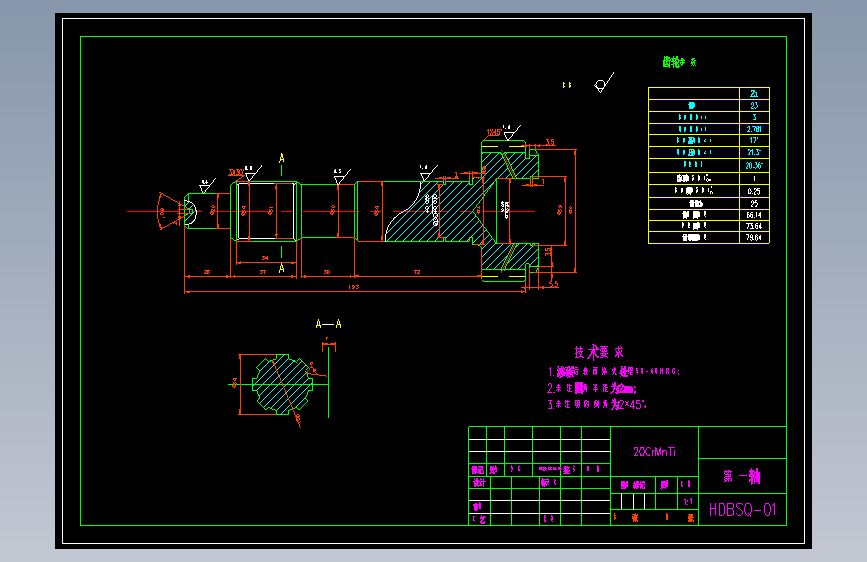

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/A3-第一轴.png)

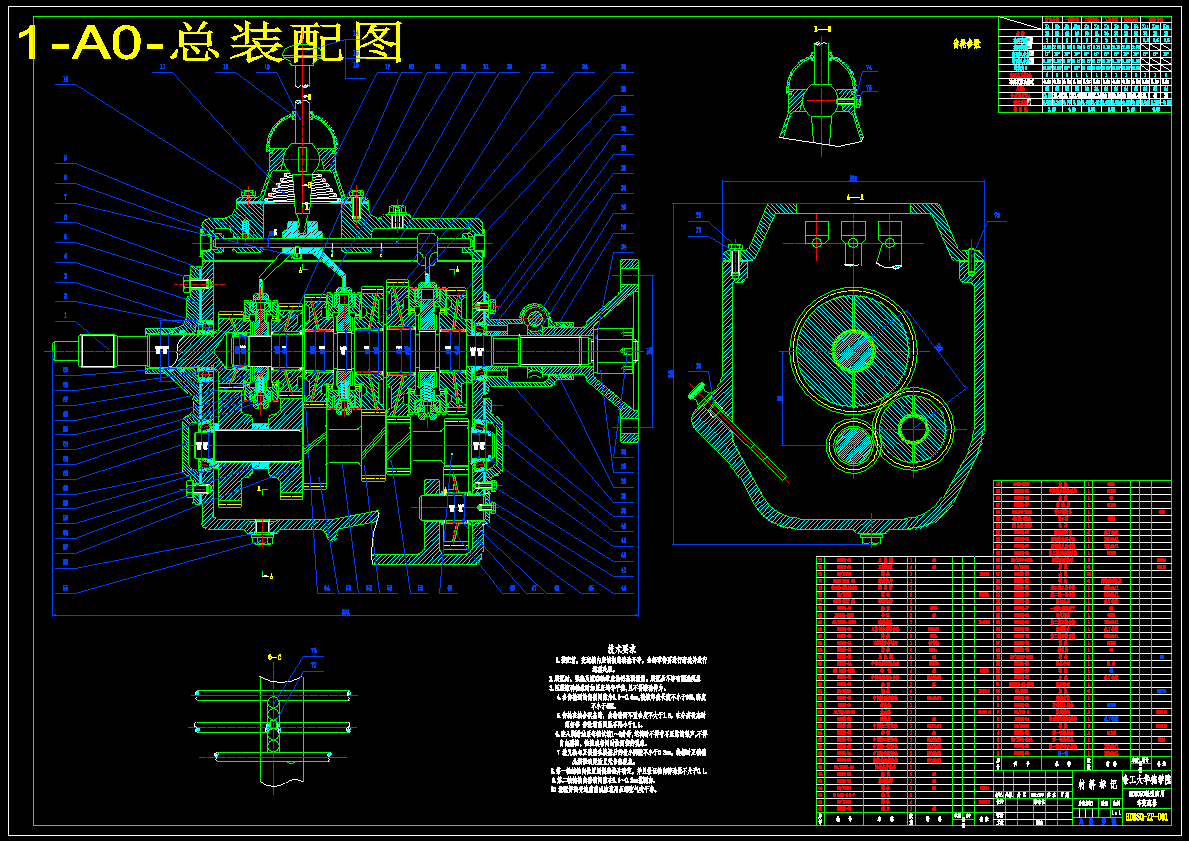

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/1-A0-总装配图.png)

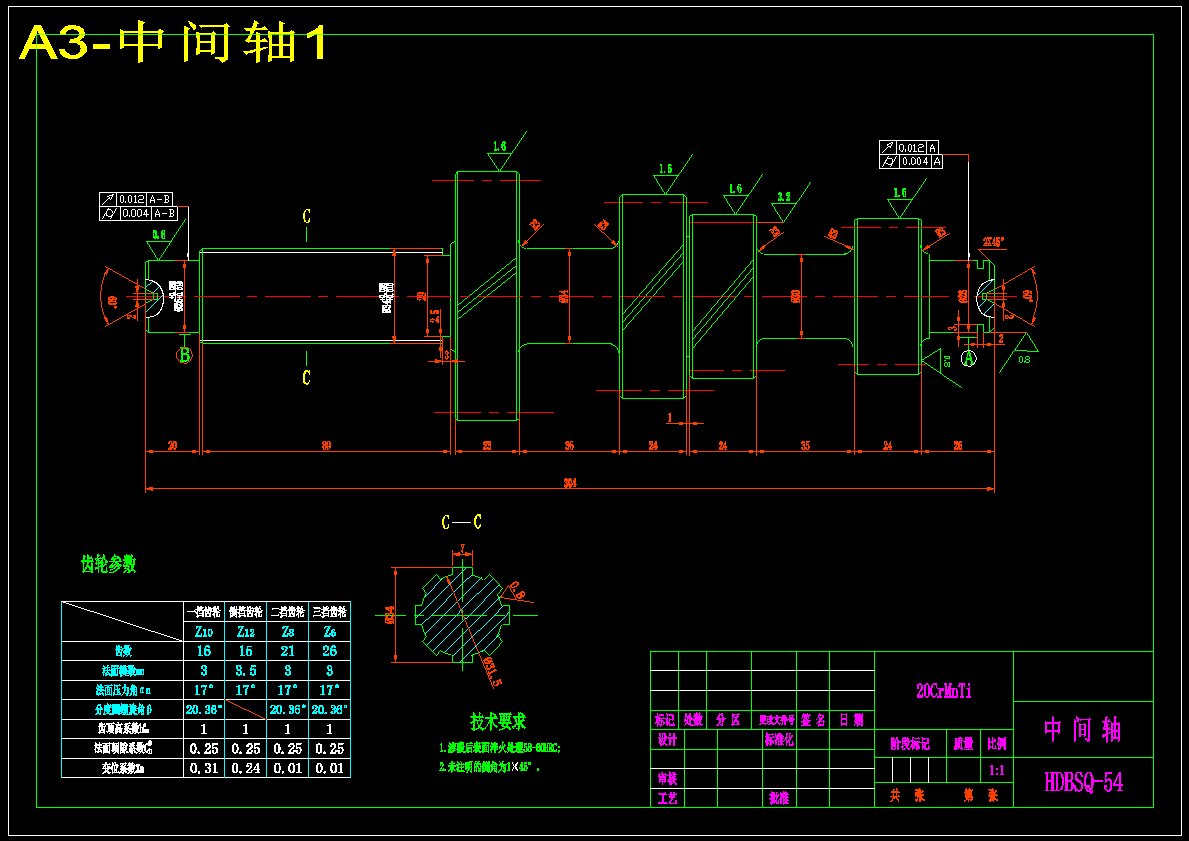

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/A3-中间轴1.png)

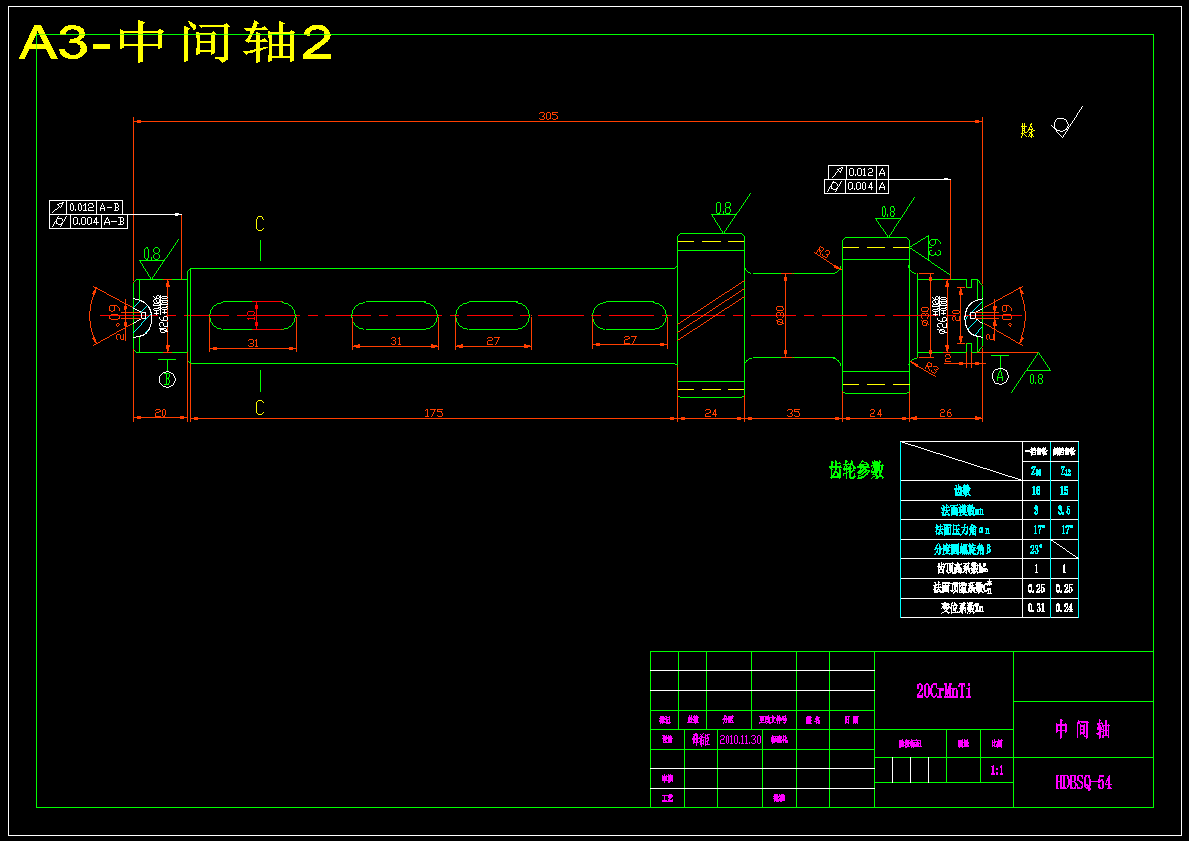

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/A3-中间轴2.png)

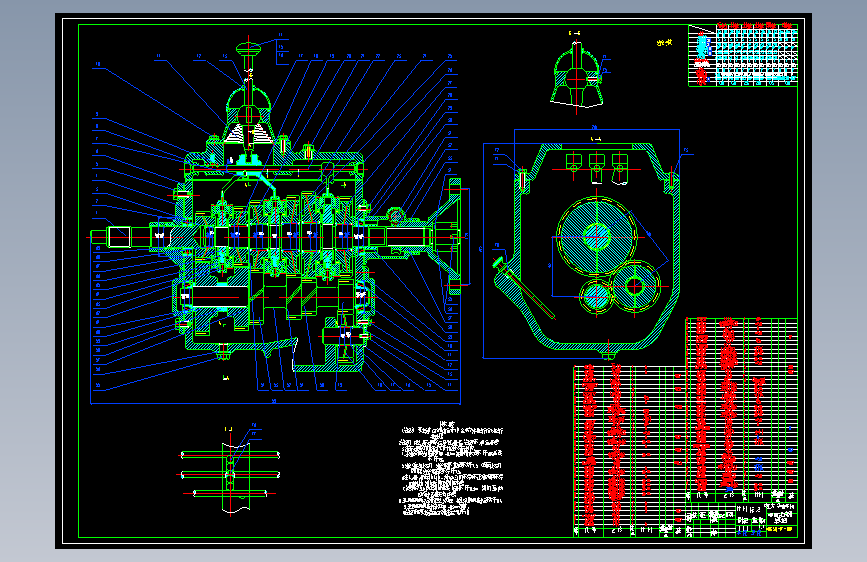

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/9bb72289-d9d3-49bf-aaf4-88f8c4c85162原图(主)0.png)

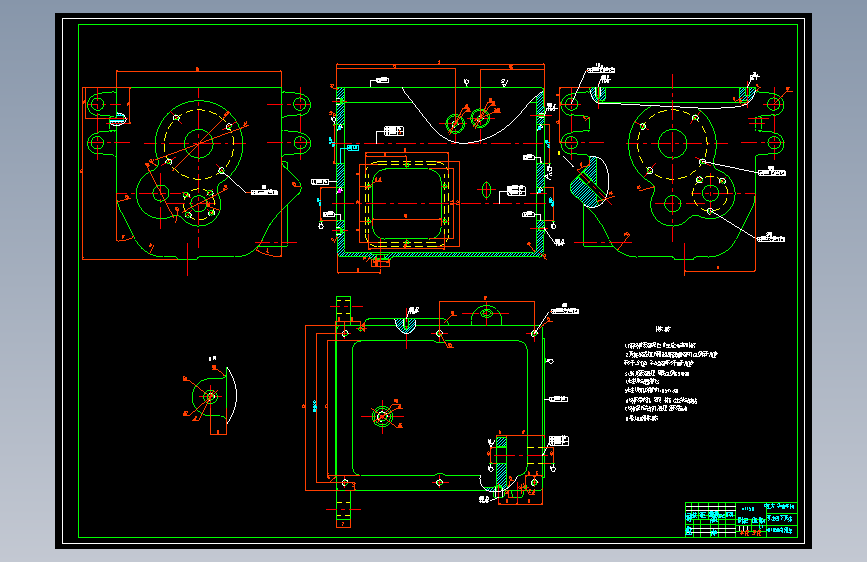

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/c0084bad-a7ba-4f6d-a010-b8096b283a3e原图(主)0.png)
![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/d5b39d66-4cd1-44ea-9d78-c3d006966657原图(主)0.png)

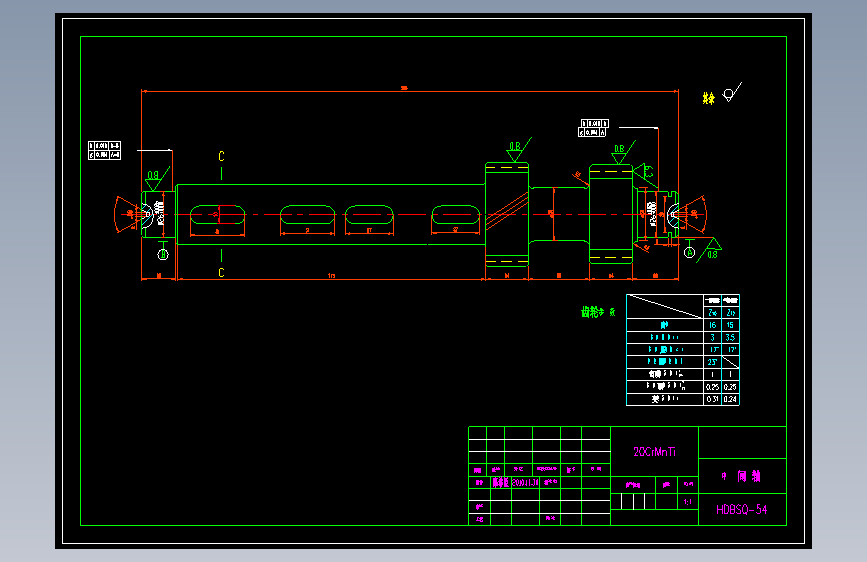

![轻型货车变速器设计[中间轴式五档手动] 总质量5吨 轻型货车HD1050的变速器【6张CAD图纸】](https://html.lazystones.com/lazy/1615712/image/da485fc3-2f73-4b72-9b0e-91dbc5d650f3原图(主)0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1728642521135.zip | 1.67M |
| 2 | 1-A0-总装配图.dwg | 698.11K |
| 3 | 1-A0-总装配图.png | 81.66K |
| 4 | A0-变速器下壳体.dwg | 423.79K |
| 5 | A0-变速器下壳体.png | 38.69K |
| 6 | A3-中间轴1.dwg | 392.34K |
| 7 | A3-中间轴1.png | 27.03K |
| 8 | A3-中间轴2.dwg | 378.67K |
| 9 | A3-中间轴2.png | 19.37K |
| 10 | A3-第一轴.dwg | 320.70K |
| 11 | A3-第一轴.png | 26.21K |
| 12 | A3-输出轴一挡齿轮.dwg | 311.29K |
| 13 | A3-输出轴一挡齿轮.png | 33.57K |
| 14 | 参数.png | 28.99K |
| 15 | 说明书.doc | 1.43M |
此图纸下载需要150金币
立即下载
发布者
懵懂得帽子
创作: 22649
粉丝: 655
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：1.71M
所需金币：150
上传时间：2024-10-11 18:28:41
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
