K031-托架工艺及铣30x50上端面夹具设计（ID:1617750）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17286614507286.zip | 503.21K |

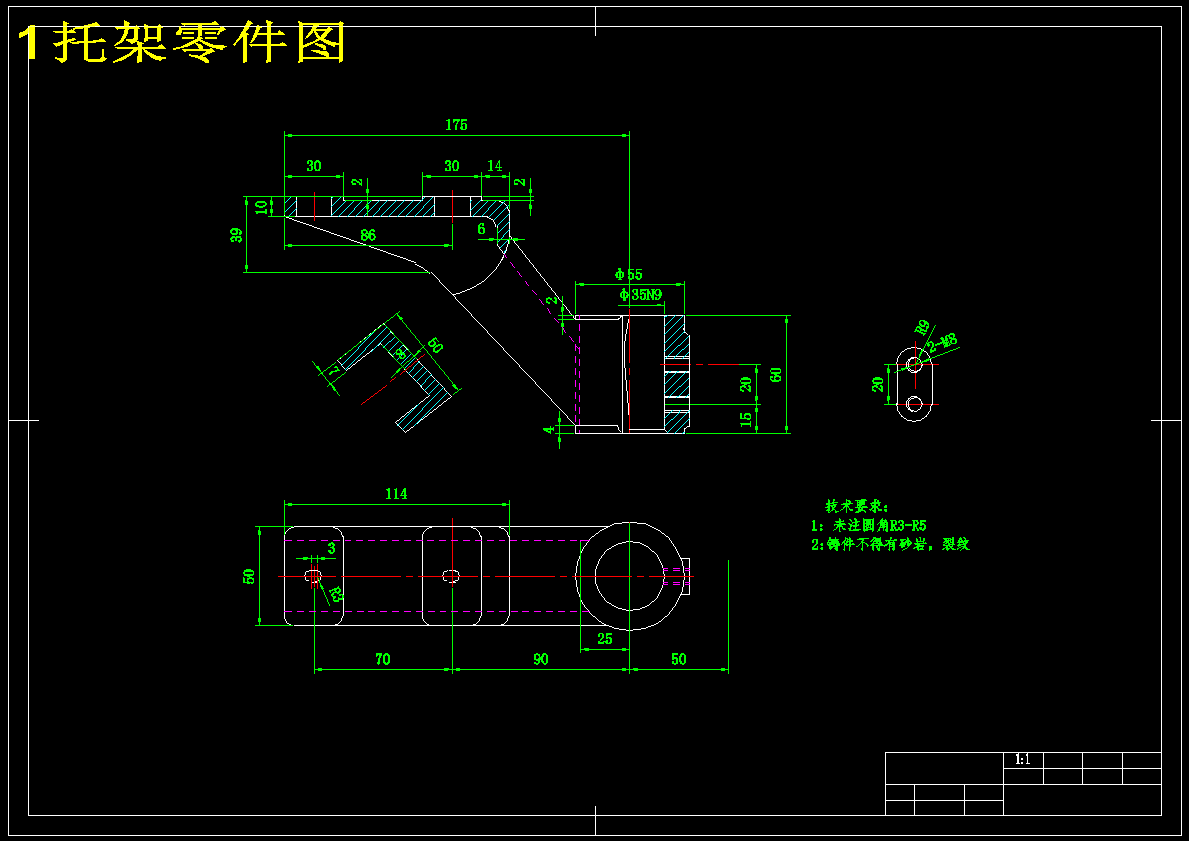

| 2 | 1托架零件图.dwg | 306.98K |
| 3 | 1托架零件图.png | 18.62K |

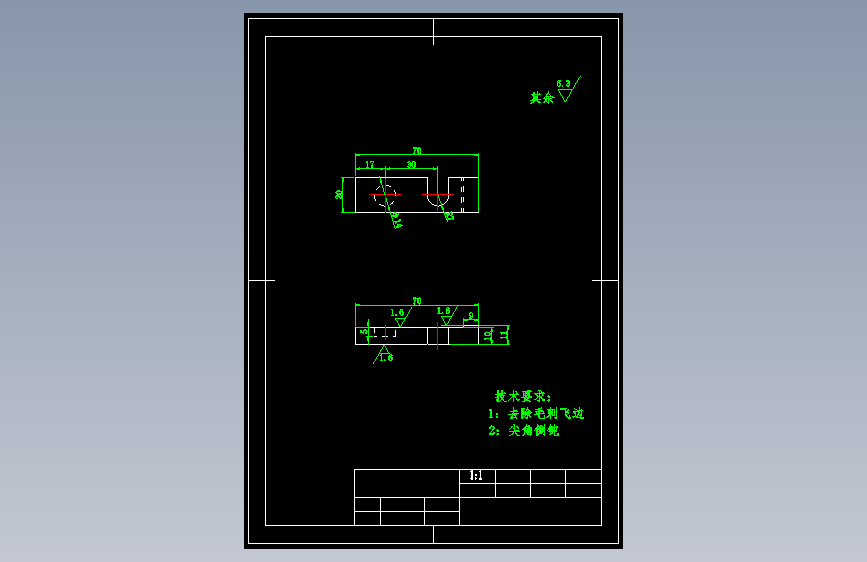

| 4 | 压板.dwg | 282.64K |
| 5 | 压板.png | 12.30K |

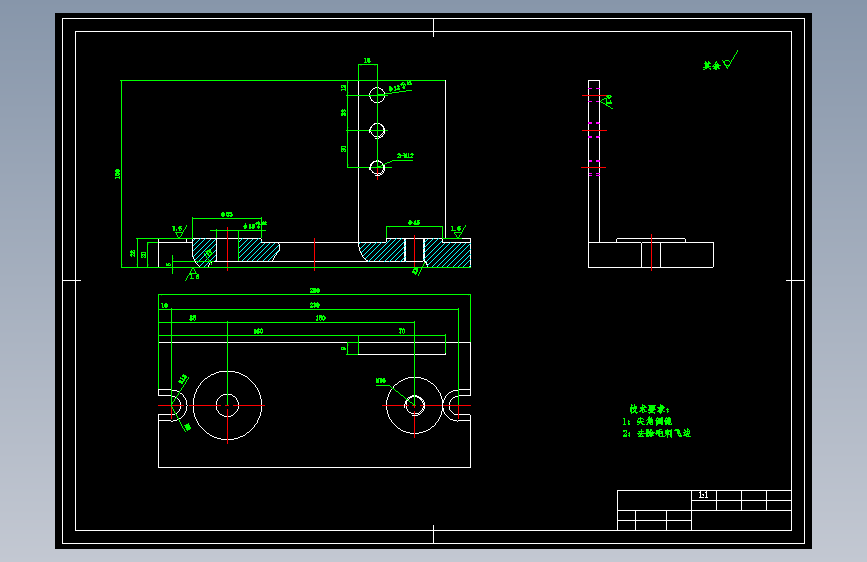

| 6 | 夹具体.dwg | 293.87K |
| 7 | 夹具体.png | 15.29K |

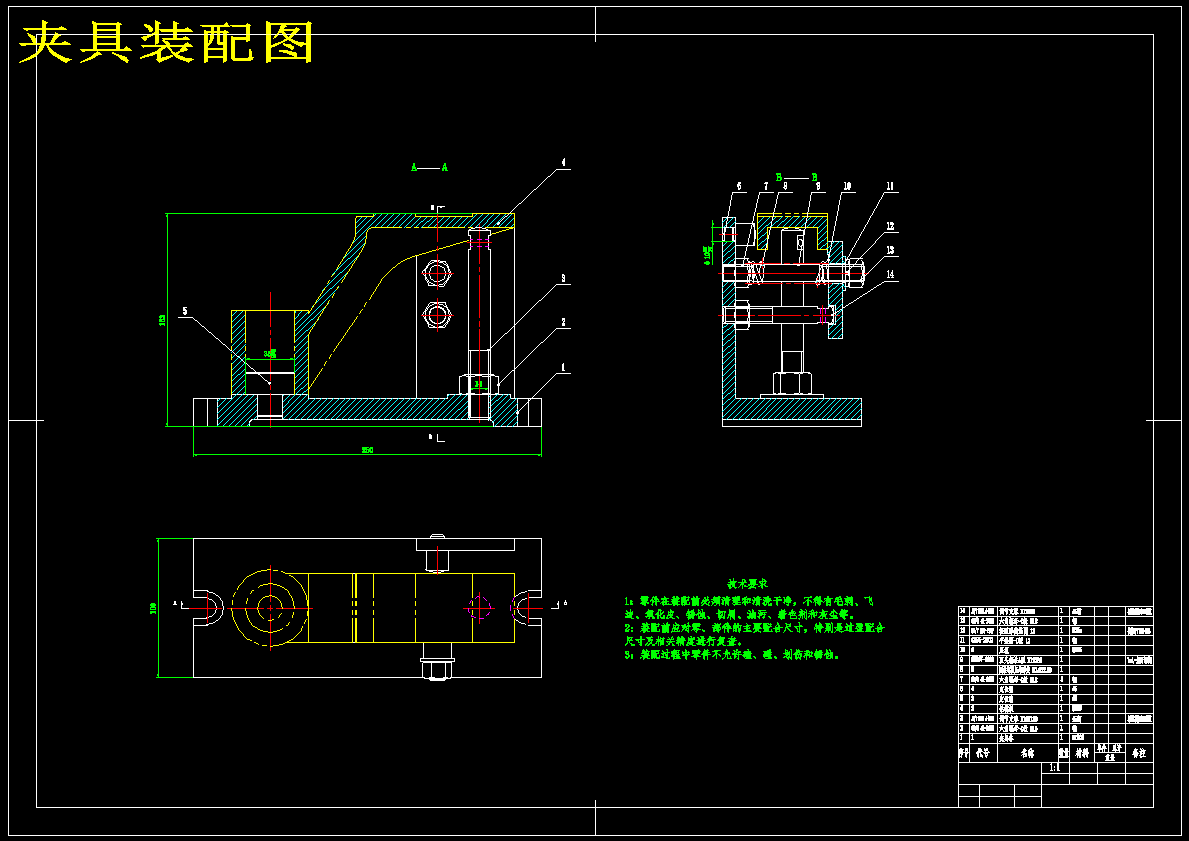

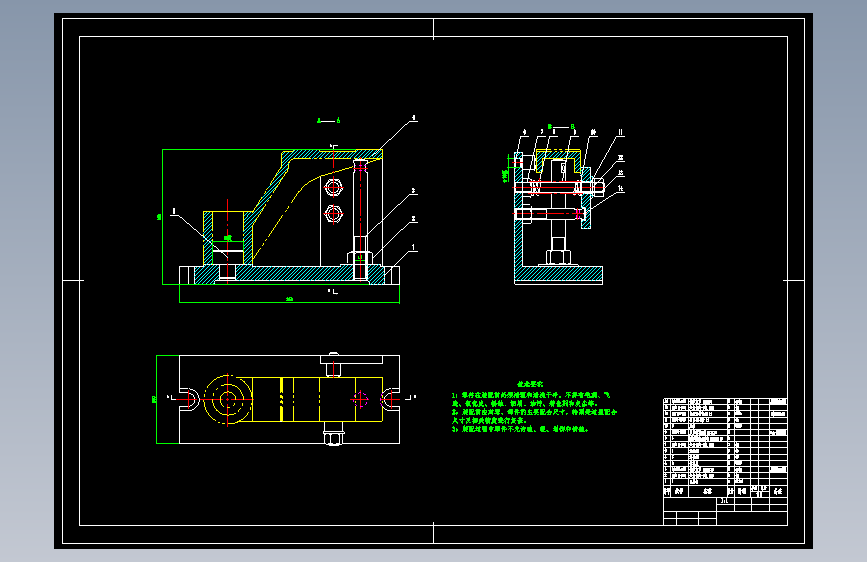

| 8 | 夹具装配图.dwg | 334.36K |
| 9 | 夹具装配图.png | 24.83K |
| 10 | 托架的全套工序卡片.doc | 249.00K |
| 11 | 托架说明书.doc | 392.50K |
| 12 | 机械加工工艺过程卡片.doc | 76.00K |

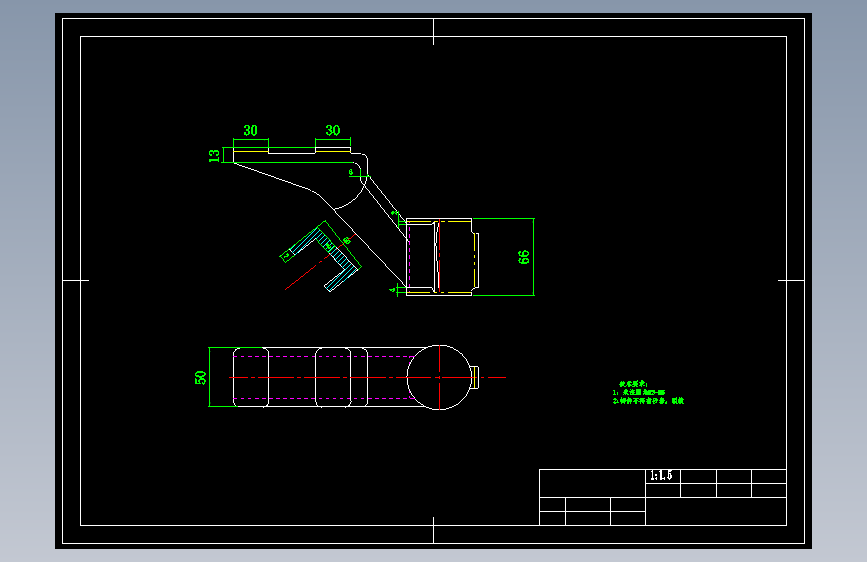

| 13 | 毛坯图.dwg | 284.50K |
| 14 | 毛坯图.png | 12.53K |
| 15 | 铣面工序卡片.doc | 58.50K |
此图纸下载需要90金币
立即下载
发布者
懵懂得帽子
创作: 24578
粉丝: 677
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：515.29KB
所需金币：90
上传时间：2024-10-11 23:44:10
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
